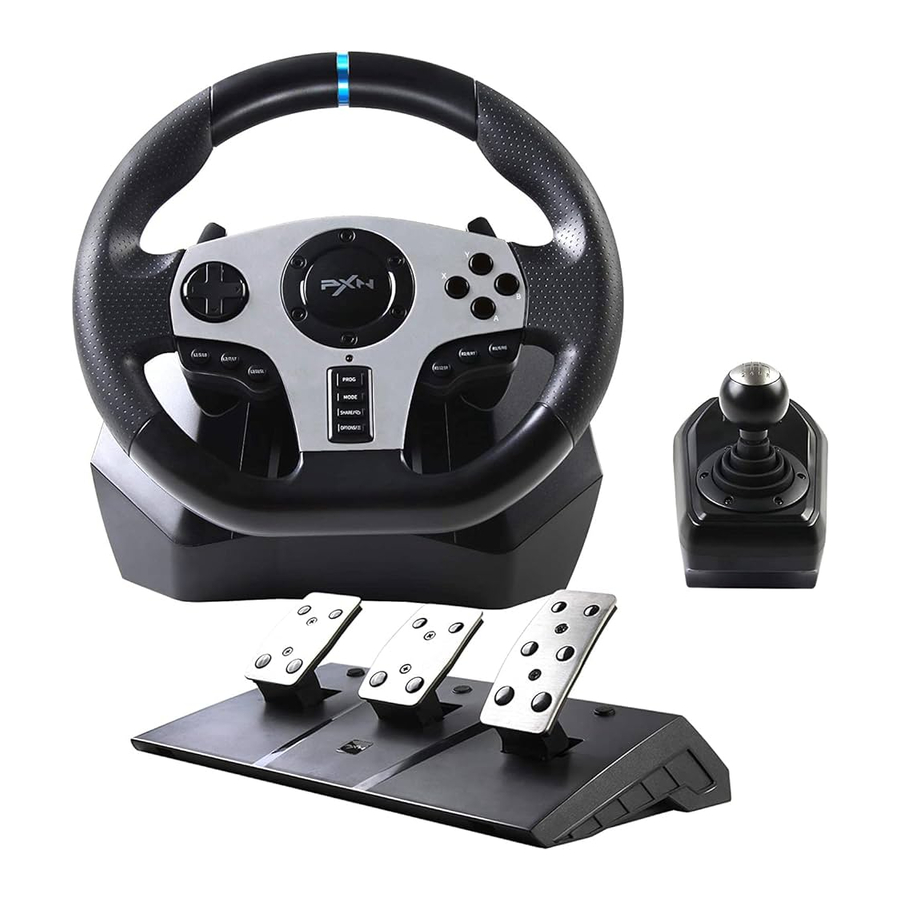

PXN V9 - Gaming Racestuur met Pedalen Handleiding

Systeemvereisten

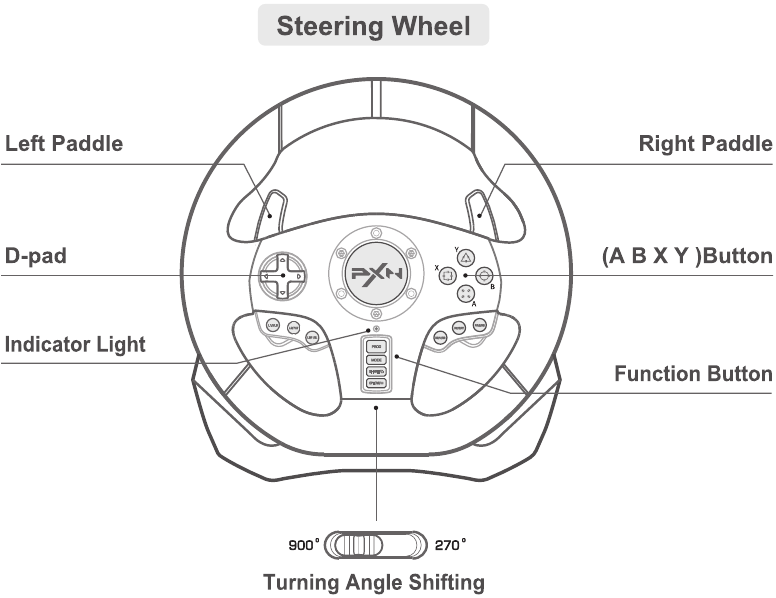

Productoverzicht

Klem Installatie

Het stuur is uitgerust met een paar klemmen om het stuur op het bureaublad te bevestigen.

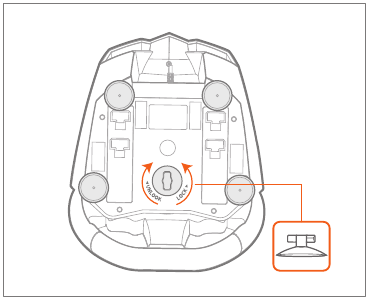

1. Plaats de zuignappen in de onderste sleuven en draai ze vervolgens om de zuignappen vast te zetten.

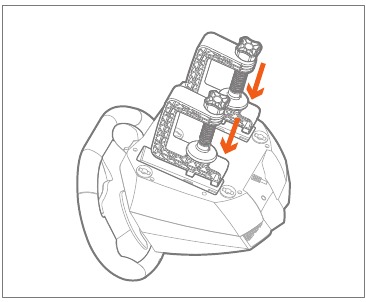

2. Plaats de klemmen in de onderste sleuf.

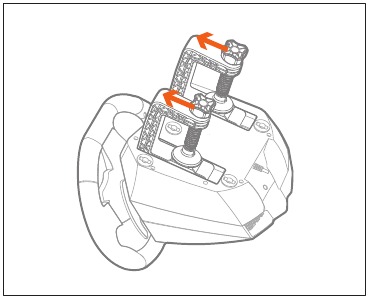

3. Pas de klem aan op de juiste plaats.

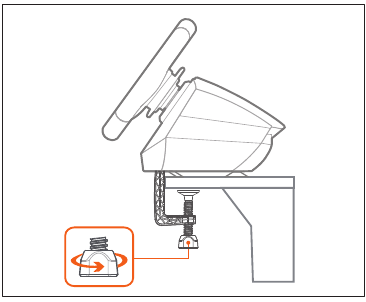

4. Klem het stuur op het bureau en draai vervolgens de schroef vast.

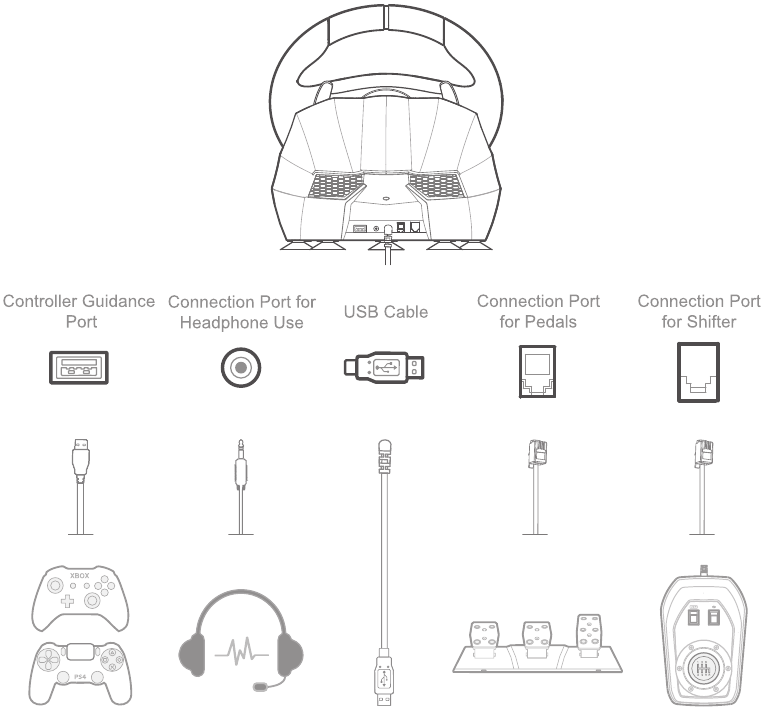

Interface Aansluitschema

Aansluitinterface voor achterkant van het stuur

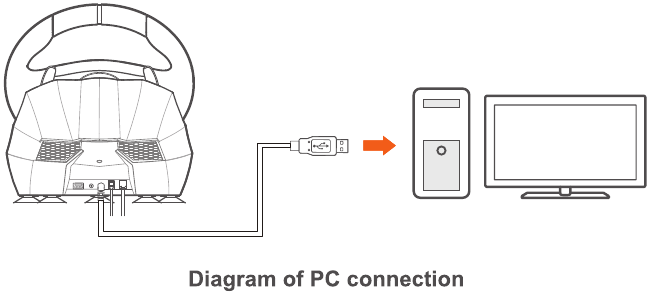

Verbinden met PC

1. Sluit de pedalen en de shifter aan volgens de behoeften van de gebruiker voordat u ze gebruikt.
2. Sluit de USB-interface van het stuur aan op de PC.

3. De werkmodus is standaard X-input, na succesvolle verbinding blijft de rode indicator branden.
4. U kunt de werkmodus veranderen door op de MODE-knop te drukken.

Hoe de werkmodus te veranderen?

Houd de MODE-knop 3 seconden ingedrukt op het stuur totdat de rode indicator knippert. Vervolgens kunt u de werkmodus naar D-input veranderen.

X-input Modus
Aanbevolen spellen zijn Need for Speed 13, Dirty2/3, Ridge Racing etc.

D-input Modus
Aanbevolen spellen zijn Need for Speed 1-12, Euro Truck Simulator 2 etc.

Functietest op PC

Functietesten van het stuur zijn beschikbaar op de computer. De specifieke stappen worden hieronder weergegeven:
Win7 Systeem: Open Configuratiescherm → Apparaten en Printers → rechtermuisklik op Controller-icoon → Game Controller Instellingen, klik op Eigenschappen Testen.
Win10 Systeem: Instellingen → Apparaten → Apparaten en Printers → rechtermuisklik op Controller-icoon → Game Controller Instellingen, klik op Eigenschappen Testen.

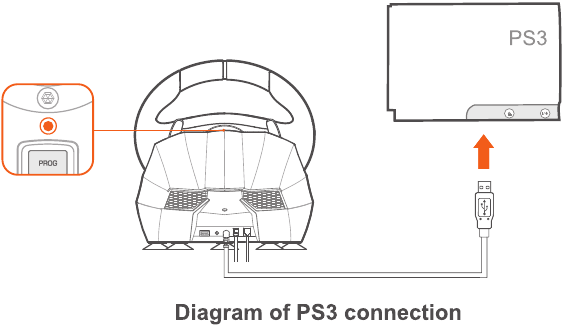

Verbinden met PS3

1. Sluit de pedalen en de shifter aan volgens de behoeften van de gebruiker voordat u ze gebruikt.
2. Sluit de USB-interface van het stuur aan op de PS3 en schakel vervolgens de PS3-console in.

3. De rode indicator blijft branden wanneer de verbinding succesvol is. Schakel vervolgens de console in en start het spel om te spelen of voer relevante functie-instellingen uit op de PS3.

Verbinden met PS4

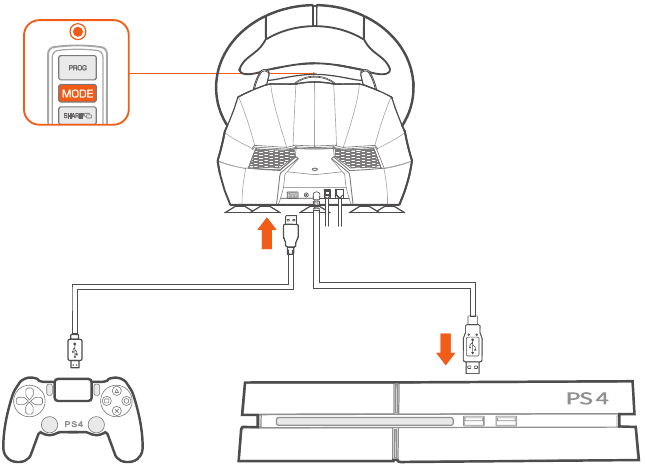

Diagram van PS4-aansluiting

1. Sluit de pedalen en de shifter aan volgens de behoeften van de gebruiker voordat u ze gebruikt.
2. Schakel de originele PS4-controller UIT, sluit vervolgens de originele PS4-controller aan op het stuur met een Micro USB-kabel.
3. Sluit de USB-interface van het stuur aan op de PS4 en schakel de PS4-console in.
4. Druk op MODE op het stuur. De verbinding is succesvol wanneer de rode indicator blijft branden.

Verbinden met XBOX ONE/XBOX SERIES

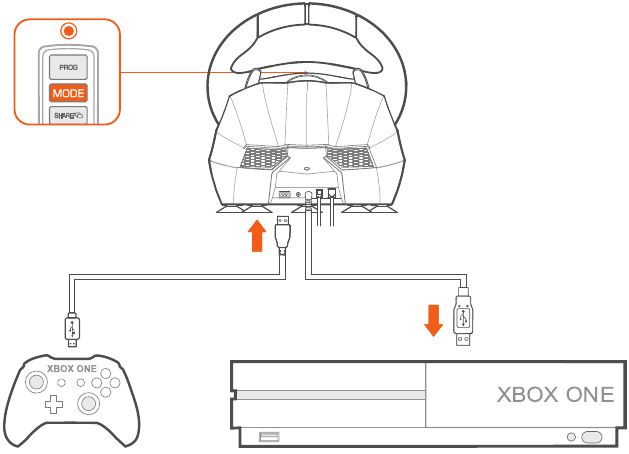

Diagram van XBOX ONE-aansluiting

1. Sluit de pedalen en de shifter aan volgens uw behoeften.
2. Schakel de originele XBOX ONE/XBOX SERIES-controller UIT, sluit vervolgens de originele XBOX ONE/XBOX SERIES-controller aan op het stuur via een USB-kabel.
3. Sluit de USB-interface van het stuur aan op de XBOX ONE/XBOX SERIES X&S en schakel de XBOX ONE/XBOX SERIES-console in.
4. Druk op de MODE-knop op het stuur. De verbinding is succesvol wanneer de rode indicator AAN blijft.

Verbinden met SWITCH

* Ga naar de startpagina van SWITCH, selecteer Instellingen (Setting) → Controllers en Sensoren → selecteer Pro Controller Bekabelde Verbinding. Zorg ervoor dat de optiestatus AAN is.

Verbinden met SWITCH-console

1. Sluit de pedalen en de shifter aan volgens de behoeften van de gebruiker voordat u ze gebruikt.
2. Sluit de Type-C OTG aan op de SWITCH-console.
3. Sluit de USB-interface van het stuur aan op de Type-C-adapter.
4. De rode indicator op het stuur blijft branden wanneer de verbinding succesvol is.
   (Opmerking: de Type-C OTG is niet inbegrepen)

Verbinden met SWITCH Dock

1. Sluit de pedalen en de shifter aan volgens de behoeften van de gebruiker voordat u ze gebruikt.
2. Plaats de SWITCH-console in het dock om een succesvolle verbinding te garanderen.
3. Sluit de USB-interface van het stuur aan op het SWITCH-dock en schakel de SWITCH-console in.

4. De rode indicator op het stuur blijft branden wanneer de verbinding succesvol is.

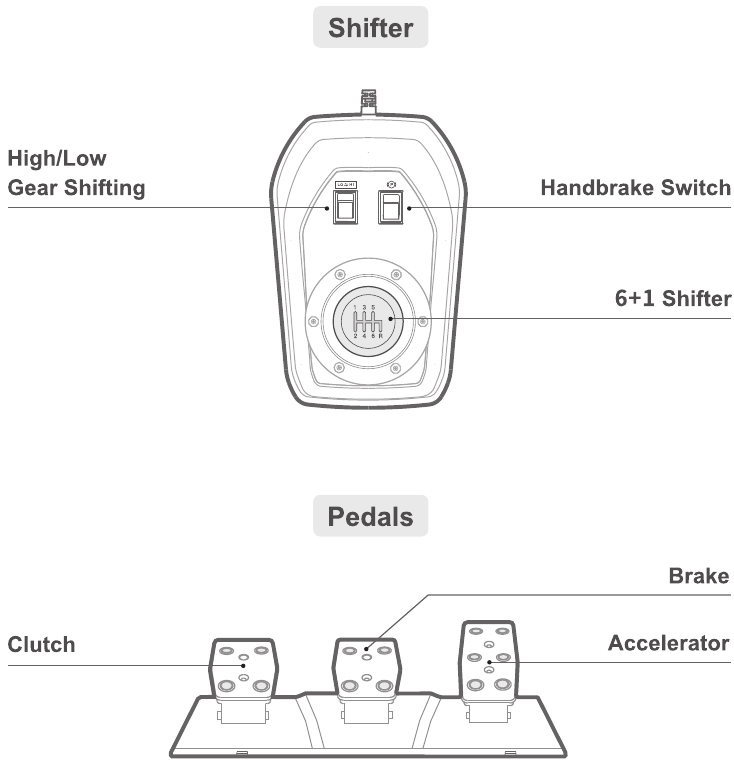

Shifter Functie

Hoge/Lage Versnelling Schakelen:
De eerste knop wordt gebruikt om in het spel naar een lagere of een hogere versnelling te schakelen

Handrem Schakelaar:
De tweede knop wordt gebruikt om de handrem AAN/UIT te zetten (ON/OFF).

Lage Versnelling:
1, 2, 3, 4, 5, 6, R1

Hoge Versnelling:
7, 8, 9, 10, 11, 12, R2

Hoge Configuratie Functie van de Eenheid

Er is een V9 Tool voor configuratie functies op mobiel.
Downloaden en Gebruik van V9 Tool:

• Gevoeligheid Aanpassen (Sensitivity Adjustment)
• Vibratie Aanpassen (Vibration Adjustment)
• Maximale Effectieve Draaihoek Instellen (Maximum Effective Turning Angle Setting)
• Knop Programmeren (Button Programming)
• Knop Configuratie in Spel (Button Configuration in Game)
• Knop Functie Testen (Button Function Testing)

Scan de QR-code om V9 Tool te downloaden

Gevoeligheid Aanpassen (Sensitivity Adjustment)

Hoge Gevoeligheid (High Sensitivity)
Houd de "PROG"-knop ingedrukt totdat de rode indicator snel knippert. Druk vervolgens op " " op de D-pad om op te slaan. De aanpassing is succesvol wanneer de rode indicator AAN is.
(Geschikt voor PS3, PS4, XBOX ONE, XBOX SERIES X&S platformen)

Gemiddelde Gevoeligheid (Medium Sensitivity)
Houd de "PROG"-knop ingedrukt totdat de rode indicator snel knippert. Druk vervolgens op " " op de D-pad om op te slaan. De aanpassing is succesvol wanneer de rode indicator AAN is.
(Geschikt voor PS3, PS4, XBOX ONE, XBOX SERIES X&S platformen)

Lage Gevoeligheid (Low Sensitivity)
Houd de "PROG"-knop ingedrukt totdat de rode indicator snel knippert. Druk vervolgens op " " op de D-pad om op te slaan. De aanpassing is succesvol wanneer de rode indicator AAN is.
(Geschikt voor PC platformen)

Maximale Effectieve Draaihoek Instellen (Setting Maximum Effective Turning Angle)

Maximale Effectieve Draaihoek (Maximum Effective Turning Angle)
Bijvoorbeeld, de maximale effectieve draaihoek van het stuur is 180 graden, de maximale effectieve draaihoek is 90 graden naar links of rechts, en de rotatie die 90 graden overschrijdt, is ongeldige rotatie.

Hoe instellen?

1. Draai het stuur naar een rotatiehoek van 900°.

2. Houd de PROG-knop ingedrukt totdat de indicator rood knippert.
3. Draai het stuur naar de verwachte hoek (meer dan 60 graden), druk op de OPTION-knop. De rode indicator blijft AAN wanneer succesvol ingesteld.

Knop Programmeren (Button Programming)

Instelbare Knoppen (Setting Buttons): Linker paddle, Rechter paddle, Linker pedaal, Middelste pedaal, Rechter pedaal, L3, R3, Hoge/Lage Versnelling knop op Shifter, handrem knop op shifter, 1-6 Versnelling op Shifter, R-Versnelling op Shifter.
Programmeerbare Beschikbare Knoppen (Programming Available Buttons): A, B, X, Y, L1, L2, R1, R2

Programmeer Functie (Programming Function)

1. Houd de PROG-knop 3 seconden ingedrukt totdat de rode indicator snel knippert.
2. Druk op de Instelknop (Setting Button), de rode indicator knippert langzaam.
3. Druk op de Programmeerbare Beschikbare Knop (Programming Available Button), het programma is succesvol wanneer de rode indicator AAN blijft.

Eén Geprogrammeerde Knop Wissen (Clear One Programmed Button)

1. Houd de PROG-knop 3 seconden ingedrukt totdat de rode indicator snel knippert.
2. Druk twee keer op de Instelknop (Setting Button). Het is succesvol gewist wanneer de rode indicator AAN blijft.

Alle Geprogrammeerde Knoppen Wissen (Clear All Programmed Button)

1. Houd de PROG-knop 3 seconden ingedrukt totdat de rode indicator snel knippert.
2. Houd de OPTIONS-knop 4 seconden ingedrukt. Het is succesvol gewist wanneer de rode indicator AAN blijft. De stuurgevoeligheid wordt hersteld naar een hoger niveau.

Opmerking
Houd de PROG-knop 3 seconden ingedrukt totdat de rode indicator snel knippert. Houd de PROG-knop nogmaals ingedrukt om het programma te verlaten.
Houd de PROG-knop 3 seconden ingedrukt totdat de rode indicator snel knippert. Automatisch terugtrekken zal plaatsvinden als er binnen 10 seconden geen actie wordt ondernomen.

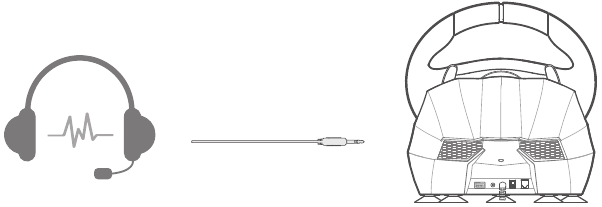

Audio Communicatie Functie

Het stuur heeft een audio communicatie functie op het XBOX ONE/PS4/XBOX SERIES X&S platform.

(Opmerking: wanneer het stuur is aangesloten op de shifter, worden de hoofdtelefoon- en microfoonfuncties beïnvloed op het XBOX ONE/XBOX SERIES X&S-platform)

Let Op

• Vermijd sterke trillingen. Niet zelf demonteren, aanpassen of repareren.
• Vermijd water of andere vloeistof in of rond het stuur - dit kan de prestaties van het stuur beïnvloeden.
• Blijf uit de buurt van vochtige, hoge temperaturen of roet.
• Ga voorzichtig te werk bij het aansluiten en verwijderen van het stuur.
• Toezicht van een volwassene wordt aanbevolen voor het gebruik van dit product door kinderen.

Productspecificaties
