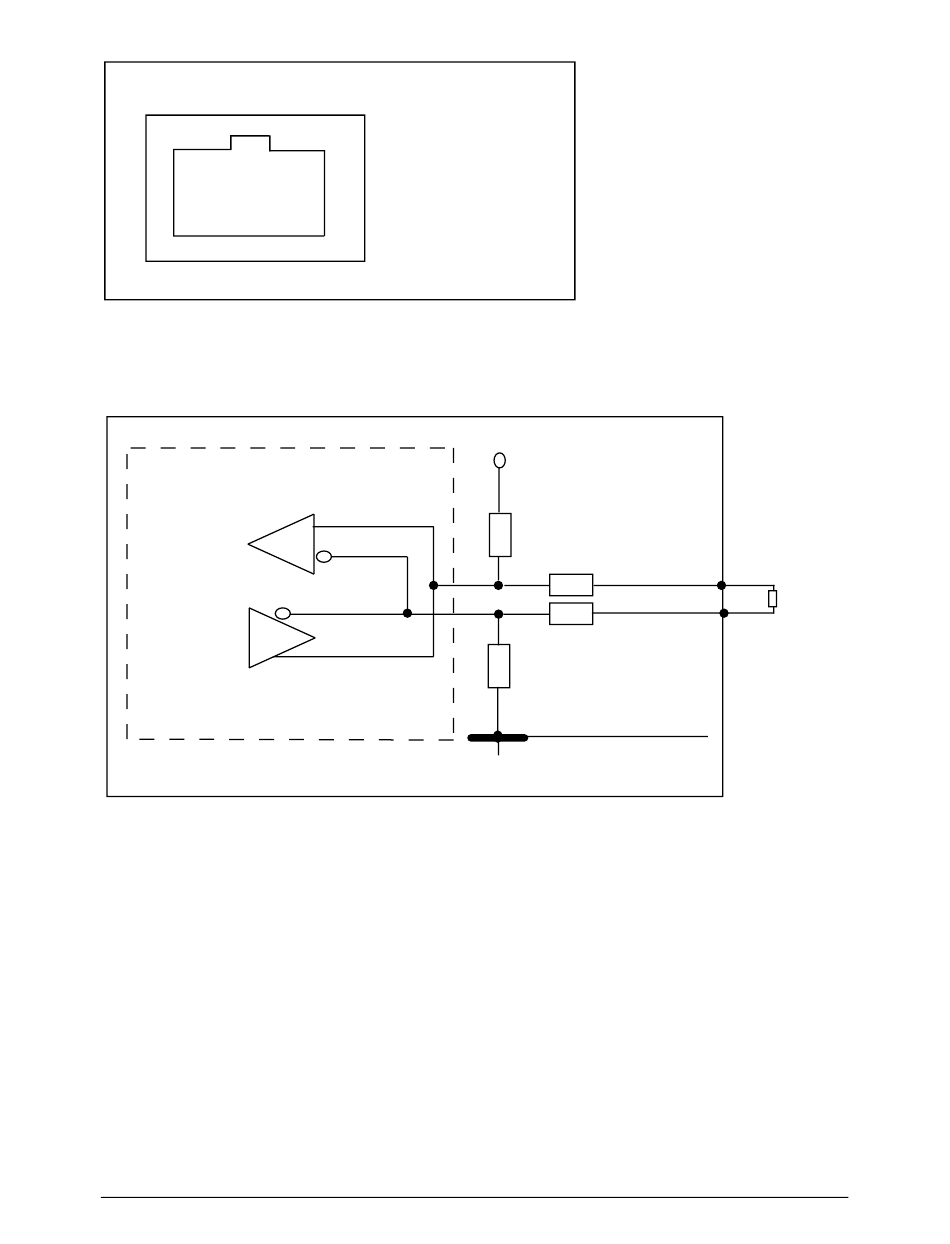

Špecifikácia kontaktov konektora RS485 (EIA485)
8
Pohľad zhora
V prípade sériového zapojenia niekoľkých prístrojov a ak je celková dĺžka dátového kábla
2m alebo viac, sú k dispozícii nasledovné možnosti ukončenia rozhrania RS485 (EIA485):
280
All manuals and user guides at all-guides.com
Pin
1
Vyhradené
2
Vyhradené
3
Vyhradené
4
GND (RS485)
5
Vyhradené
1
6
RX_B (RS485)
7
TX_A (RS485)
8
Vyhradené
+5V
Vyhradené
0R
TX_A
RX_B
0R
Vyhradené
GND
Návod na prevádzku a inštaláciu SOLIVIA 2.5 EU G3
Návod na prevádzku a inštaláciu SOLIVIA 2.5 EU G3
Pin 7
100 ... 150
Ohm, 0,25W
Pin 6
