WATLOW ELECTRIC MANUFACTURING COMPANY
Installatie- en onderhoudshandleiding voor CONVECTOR-verwarmers
I&M HANDLEIDINGNR.: 316-42-6-7
Datum: 03-05-2017
Procestemperatuur (°F)
Tot 370° ºC (700 °ºF)
Tot 500° ºC (932 °ºF)
Als de opening in de leidingen groter is dan het vereiste gebied voor de convectorverwarmer,
wordt het terminalgebied mogelijk blootgesteld aan luchttemperaturen die het vermogen van de
terminalbehuizingen overschrijden. Het verdient daarom aanbeveling openingen in de leiding en
de verwarmer af te sluiten met kikkervisje-pakkingringen die de procestemperatuur kunnen
weerstaan. Dit helpt om de temperatuur van de terminalbehuizing te verlagen en energie te
besparen. Zie Afbeelding 2 voor een voorbeeld hoe kikkervisje-pakkingringen de terminal
afsluiten tegen blootstelling aan de procestemperaturen.

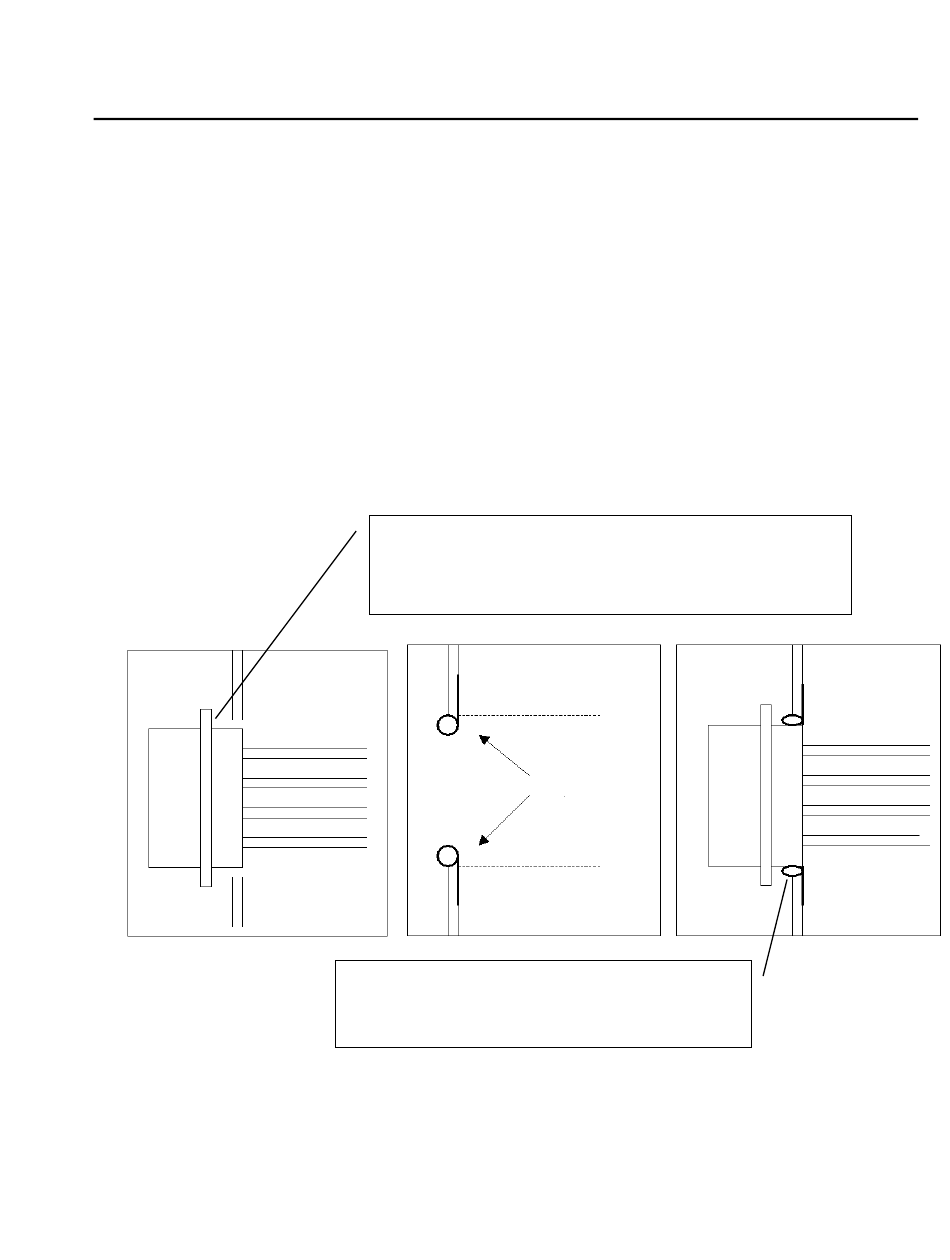

Afbeelding 2 - Gebruik van kikkervisje-pakkingringen om de luchtstroming te verzegelen
WATLOW ELECTRIC MANUFACTURING COMPANY - 6 INDUSTRIAL LOOP RD. – HANNIBAL, MO 63401 - PHONE 573-221-2816
Dikte
3,18 mm (1/8 inch)
3,18 mm (1/8 inch)
Dit oppervlak van de isolatiehouder moet vlak met de
binnenkant van de parende leiding liggen. Dit oppervlak
voorbij het binnenoppervlak van de leiding doen uitsteken
verhoogt de drukval.
Opening voor de
convectorverwarmer
Dit oppervlak van de kikkervisje-pakkingring moet
op het oppervlak van de isolatiehouder "gezeten
zijn" die vlak met de binnenwand van de leiding
ligt.
Dutch Translation of Instructions
Opsomming
materiaalonderdelen
Samengeperste
asbestvrije versterkte
vezels
Flexibel grafiet
Kikkervisje-pakkingringen
Pagina: 14
Herziening: A
ASTM F104
F712100A9B4E22K5M6
F517100B1M3
