Monteren Van De Spatschermen Op De Machine - Toro 139-3174 Installatie-Instructies
Inhoudsopgave
4
Monteren van de
spatschermen op de
machine
Benodigde onderdelen voor deze stap:
4
Bout (5/16" x 4")
4
Onderlegring (5/16")
4
Flensborgmoer (5/16")
Procedure
1.
Lijn de gaten in de steunbuis van het linker
spatscherm uit met de gaten in de dwarsbalk

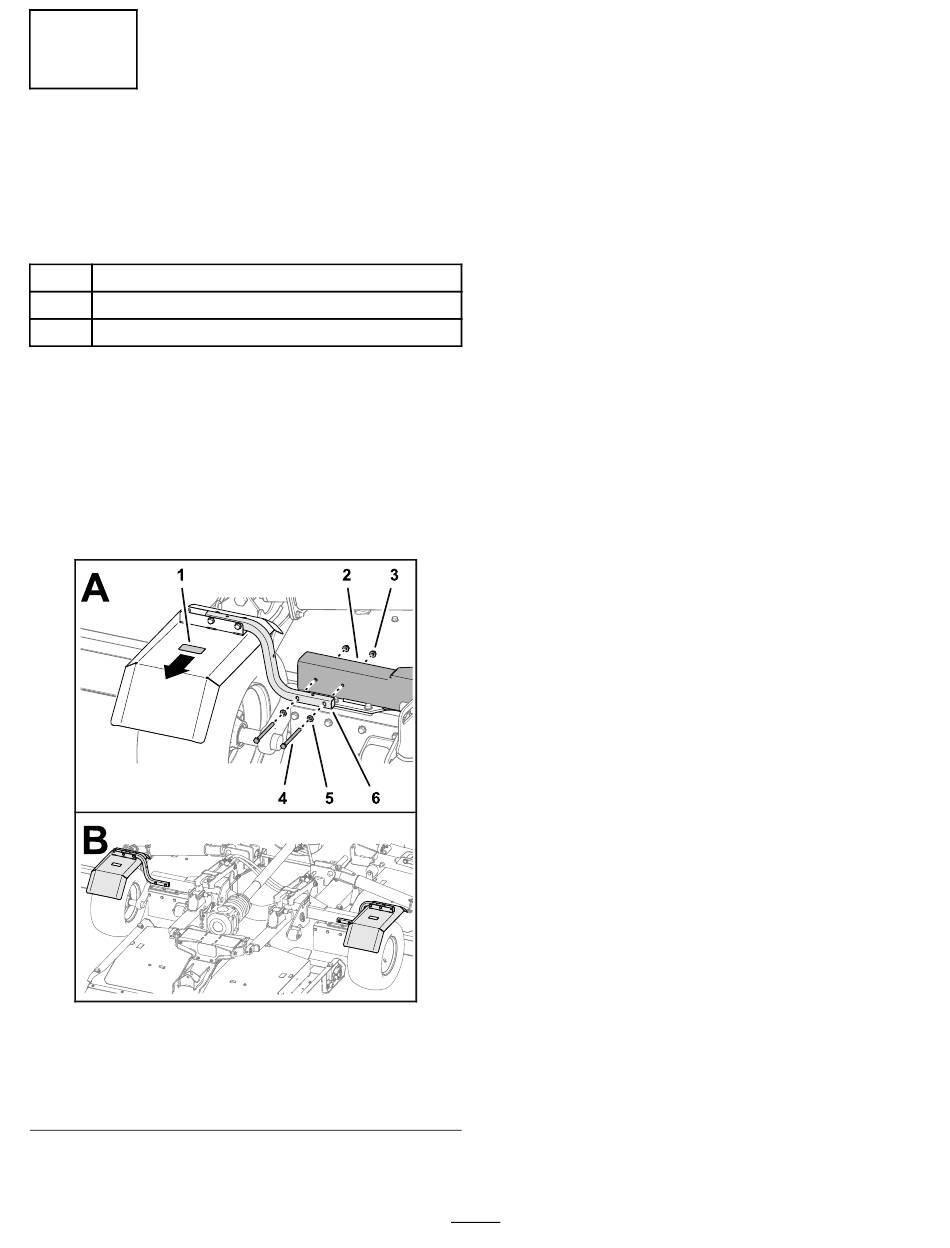

zoals in
Figuur
5.
Opmerking:
Verzeker dat de sticker zich
aan de achterkant van de steunbuis van het
spatscherm bevindt.
1. Sticker
2. Dwarsbalk
3. Flensborgmoer (5/16")
2.
Monteer de steunbuis van het spatscherm op de
dwarsbalk
(Figuur
Figuur 5
4. Bout (5/16" x 4")
5. Onderlegring (5/16")
6. Steunbuis
5) met 2 bouten (5/16" x 4"),
2 onderlegringen (5/16") en 2 flensborgmoeren
(5/16").
3.
Draai de bouten en moeren vast met 19,78 tot
25,42 N·m.
4.
Herhaal stap
aan de andere kant van de machine.
g282353
5
1
tot en met
3
voor het spatscherm
