Testschermen
Gebruik dit scherm om batchafgiftetests, pomptests en
stroomafwaartse ventiellektests uit te voeren.
Pictogram Functie
Pomptest: (kalibreren) geeft 750 cc van
zowel A als B; controleert de pompselectie,
werking, en dosering/meting. In de modus
Systeemgewicht wordt het systeem
gekalibreerd door gewichten in te voeren.
Batchdosering: geeft gedoseerde
hoeveelheden af van A en B met een
selecteerbaar totaal.
Stroomafwaartse ventiellektest: test of de
ventielen na de doseerventielen de druk
vasthouden.
Selectie van de testmodus: schakel tussen
testmodus voor volume en gewicht.

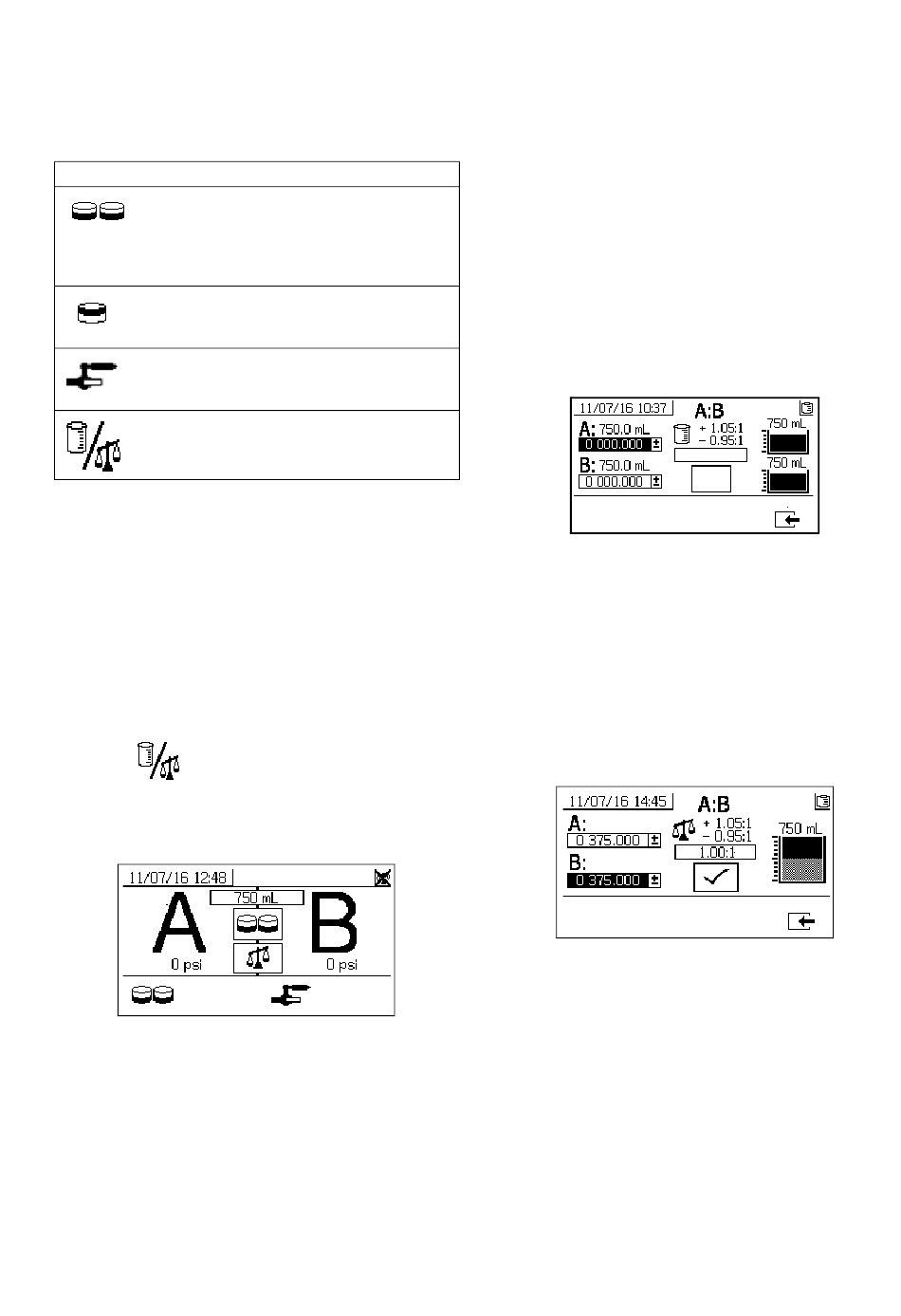

Pomptest en kalibratie
Op dit scherm kunnen gebruikers een vast volume van
750 ml van materiaal vanuit elke doseerpomp afgeven.
Wanneer de doseerpomp actief is, knippert deze in het
zwart op het scherm. Wanneer de doseerpomp de afgifte
voltooid heeft, wordt deze grijs op het scherm. Bij deze test
worden de A- en B-doseerpompen bij elke slag stilgezet om
te controleren of ze druk houden. Zie Pomp- en doseertest
en kalibratie voor de modus Verhouding naar gewicht
procedure op pagina 47.
Als de systeemverhouding naar volume wordt bepaald,
kunt u met
de test uitvoeren door volume of
gewicht te meten. Als de systeemverhouding op gewicht
is (standaard op XM PFP-systemen), dan moeten de
afgegeven materialen op gewicht worden gemeten.
3B0367S
Bijlage A - Display gebruikersinterface
Pomp- en doseertest bevestigen
Dit scherm wordt getoond wanneer de pomptest voltooid
is zonder fouten. Er zijn drie variaties die bepalen hoe het
scherm gebruikt wordt.
Verhouding naar volume - test op volume
Vul het volume van elk verplaatst materiaal in in de vakken
op het scherm. Als de berekende volumeverhouding
binnen de tolerantie valt, die is ingesteld in het scherm
Verhoudingstest, verschijnt een vinkje. De resultaten
worden vastgelegd in de USB-logboeken.
De doelverhouding naar volume voor deze test is instelbaar
op het Setup Home op pagina 68. De tolerantie wordt
ingesteld op het scherm Verhoudingstest op pagina 71.
Systeemverhouding naar volume - test op volume
Verhouding naar volume - test op gewicht
Vul het netto gewicht van elk afgegeven materiaal in in
de daarvoor bedoelde velden op het scherm. Als ze
binnen de tolerantie vallen, die is ingesteld in het scherm
Verhoudingstest, verschijnt een vinkje. De resultaten
worden vastgelegd in de USB-logboeken.
De doelverhouding naar gewicht voor deze test wordt
ingesteld op het scherm Verhoudingstest op pagina 71.
Systeemverhouding naar volume -
test op gewicht
