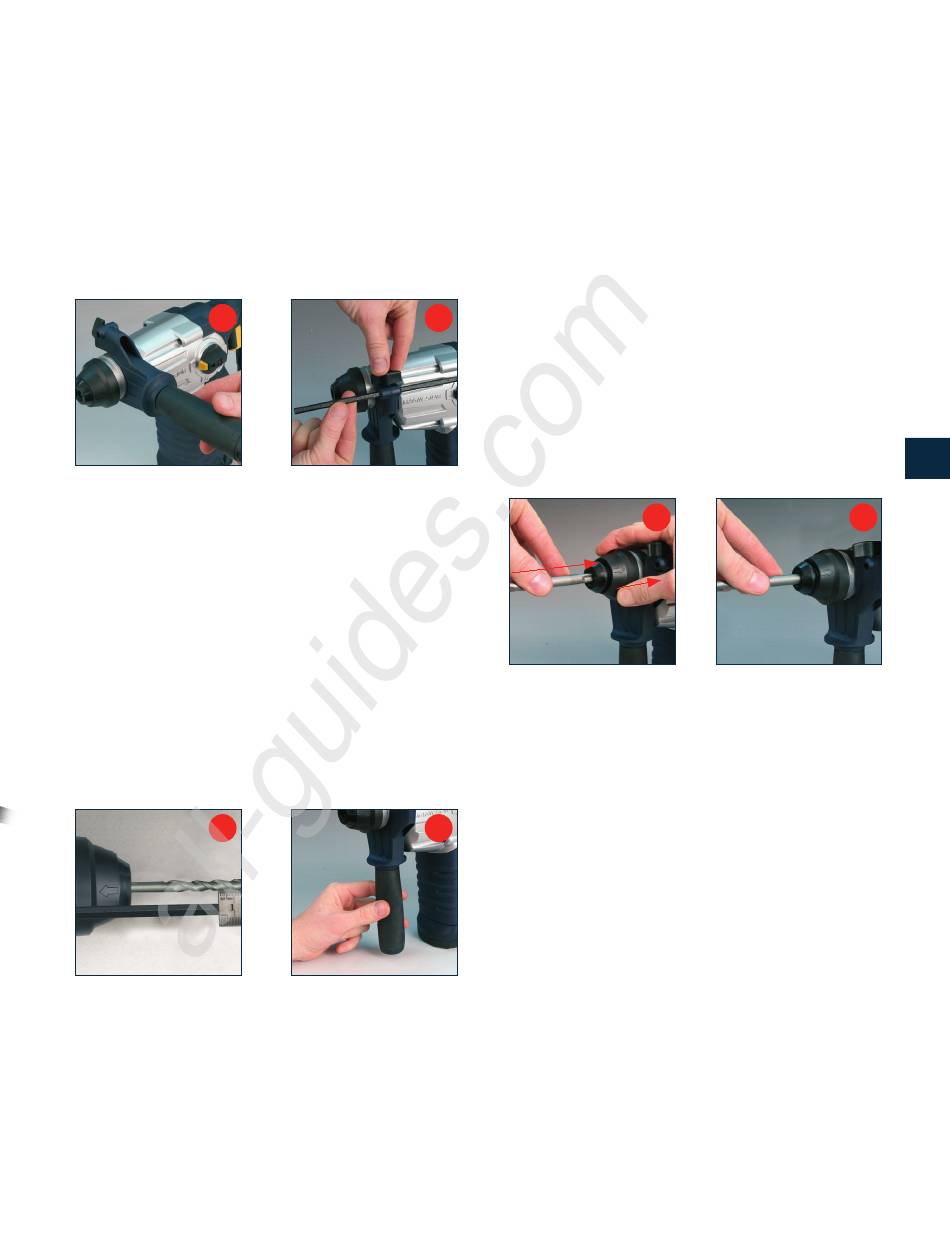

Poignée auxiliaire et butée de profondeur
1. Tournez la poignée auxiliaire (8) dans le sens anti-horaire
pour desserrer le collier, et passez celui-ci par-dessus le
mandrin pour le fixer sur l'appareil (fig. A).
A
2. Insérez la butée de profondeur (12) dans l'orifice situé en
haut de la poignée auxiliaire (8) (fig. B).
3. Il est possible de pivoter la poignée auxiliaire (8) sur 360°
pour trouver la position offrant un support et un confort
maximal pendant l'utilisation.
4. La butée de profondeur (12) permet de maintenir une
profondeur précise lors du perçage de trous à une
profondeur donnée.
5. Pour modifier la position de la butée de profondeur
(12), tournez le manche de la poignée (8) dans le sens
anti-horaire, jusqu'à ce que la butée de profondeur soit
suffisamment desserrée pour coulisser dans l'orifice.
6. Réglez la profondeur, en vérifiant la profondeur avec une
règle métallique pour réaliser une mesure précise (fig. C).
C
7. Ensuite, tournez le manche de la poignée dans le sens
horaire, pour serrer la butée de profondeur et la poignée
auxiliaire dans la position requise (fig. D).
All manuals and user guides at all-guides.com
Montage et démontage des forets
Remarque : le mandrin installé ne peut être utilisé qu'avec
des accessoires SDS-PLUS. Le foret SDS-PLUS assure un
remplacement simplifié et sans danger..
ATTENTION : avant d'installer ou d'enlever les forets,
B
assurez-vous toujours que le perforateur est arrêté et
débranché.
Avant d'insérer un foret SDS-PLUS, assurez-vous toujours
que son extrémité soit propre et graissée.
1. Repoussez la douille de blocage (10), puis insérez le
2. Vérifiez que le foret est installé correctement en relâchant
REMARQUE : cette opération nécessite parfois que vous
D
exerciez une légère torsion sur le foret pour le placer dans
les fentes du dispositif de montage.
3. Relâchez la douille de blocage, puis vérifiez une nouvelle
31
foret dans l'ouverture du mandrin, en ayant soin que les
cannelures de l'arbre du foret se placent correctement
dans le mandrin (fig. E).
E
la douille de blocage (10) et en tirant fermement sur le
foret : si vous parvenez à enlever le foret, repoussez une
nouvelle fois la douille de blocage, tournez le foret d'un
quart de tour, puis réintroduisez-le dans le mandrin (fig.
F).
fois que le foret soit fermement installé.
F
