1.2
Compartimentatie
DF-2 cellen met een schakelfunctie (DF-A, DF-A
500, DF-EDN-D, DF-D/EDN, DF-D
DF-EDN-LK, DF-LKB) zijn opgebouwd uit vier compartimenten. De inrichting van deze
compartimenten bepaalt de functionaliteit van de cel.
Zie resp.:

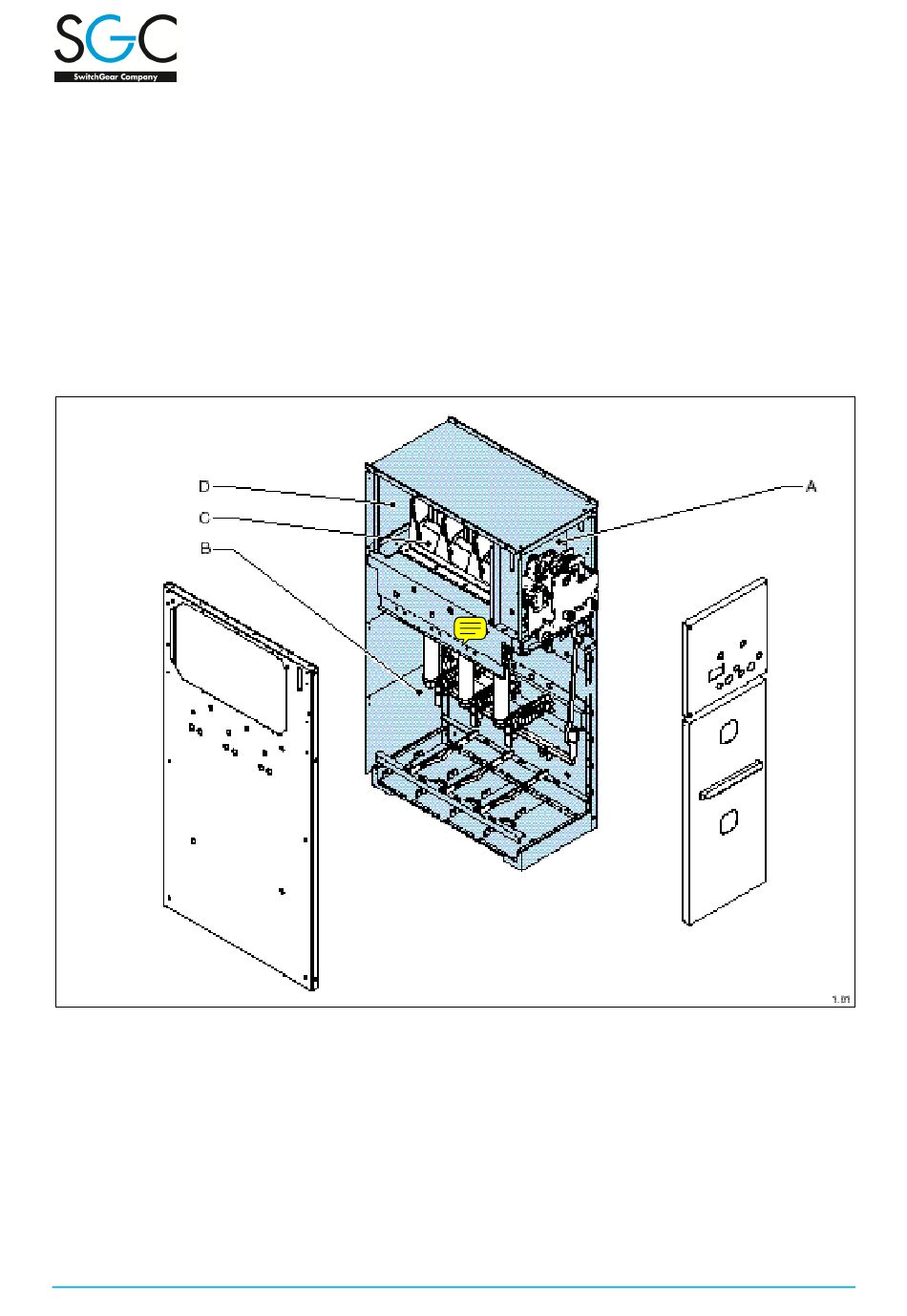

"Barenstelcompartiment" (fig. 1.01D)
"Apparatuurcompartiment" (fig. 1.01C)
"Kabelcompartiment" (fig. 1.01B)
"Bedienings- en laagspanningscompartiment" (fig. 1.01A)
Bij DF-2 cellen zonder schakelfunctie (DF-C-750, DF-C-500, DF-T en DF-K) is in
mindere mate sprake van modulariteit. Deze cellen kenmerken zich door de aanwezigheid
van resp.:
voorzieningen voor het binnenbrengen van de voedingskabels
voorzieningen voor het transformeren van stroom en spanningen
voorzieningen om (energieverbruiks)metingen en/of sturingen te kunnen doen
Zie resp.:
"Invoersysteem"
"Transformatorsysteem"
"Meetsysteem"
1-2
+
, DF-P, DF-AV, DF-D, DF-D
+
/EDN, DF-DT, DF-AAD, DF-AAD
+
, DF-D-
+,
,DF-AADT, DF-LK,
DW604112
