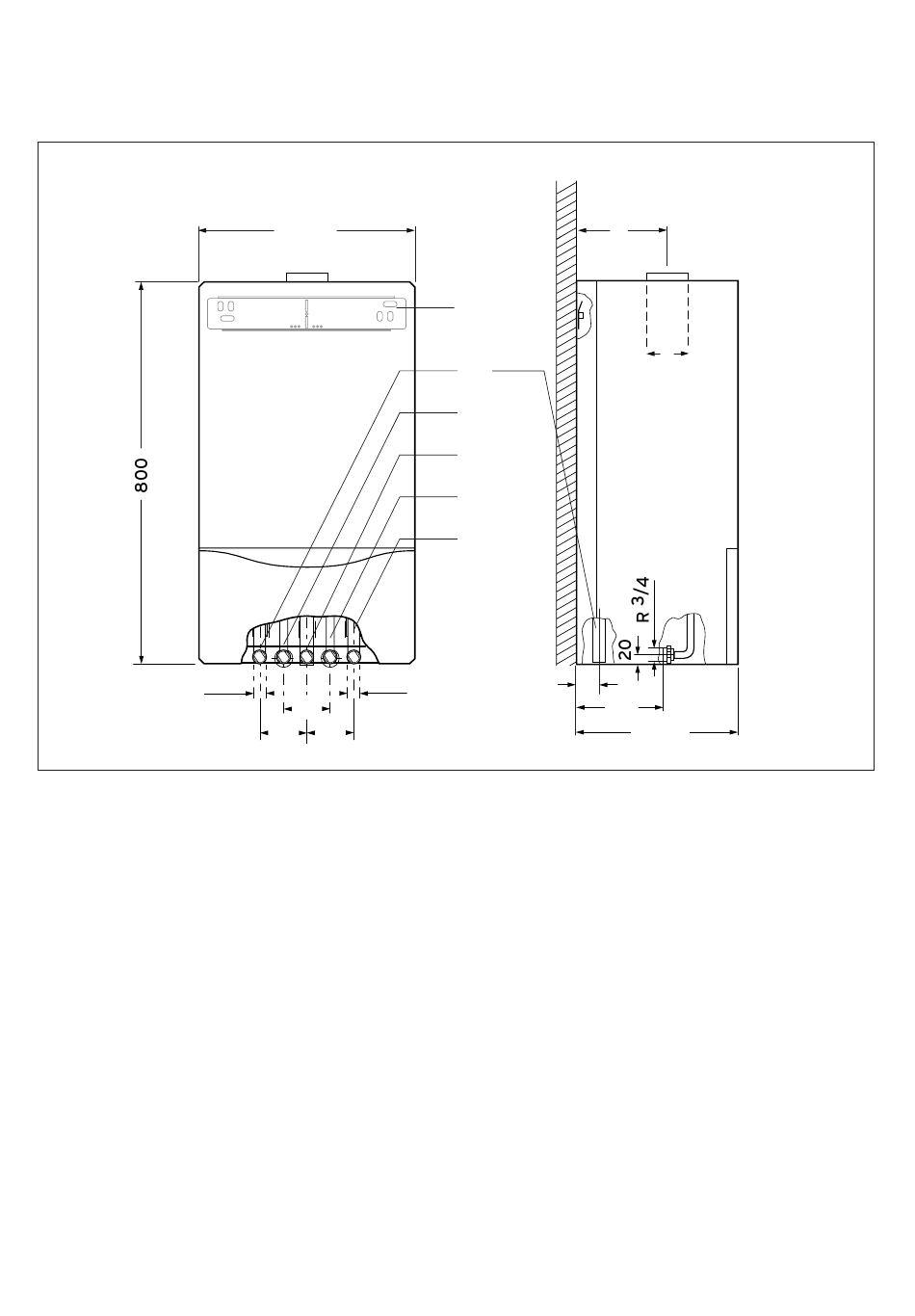

3.4 Afmetingen
Ø 22
Afb. 3.4 Aansluitmaten (in mm)
Legende Afb. 3.4:
1
ophangbeugel
2
cv-aanvoer
3
warmwateraansluiting (alleen VCW)
4
gasaansluiting
5
koudwateraansluiting (alleen VCW)
6
cv-retour
B 190 mm
C Ø 60/100 mm
Gas-wandketel VC/VCW 255/3
440
Ø 22
70
100 100
B
1
2
3
4
5
6
50
180
Voorbereiding 3
C
340
11
