4 Installatie
4.8 Elektrische aansluitingen
Gevaarlijk!
Werkzaamheden aan de elektrische installatie
mogen alleen uitgevoerd worden door een des-
kundige installateur. Gevaar van elektrocutie
door aanraking van spanningvoerende delen.
Schakel altijd eerst de spanning uit alvorens
werkzaamheden te verrichten aan de elektrische
installatie. Op de netaansluitklemmen (L en N)
staat ook bij uitgeschakelde hoofdschakelaar
nog spanning.
Om toegang te krijgen tot de elektrische aansluitingen
moet de schakelkast worden geopend. Ga hiervoor als
volgt te werk:
• klap het frontpaneel naar voren;
• draai de beide bevestigingsschroeven aan weerszijde
van de schakelkast 90° naar links;
• klap de schakelkast naar voren;
• verwijder het achterste deel van de deksel van de
schakelkast door de bevestigingslippen een weinig te
verbuigen.

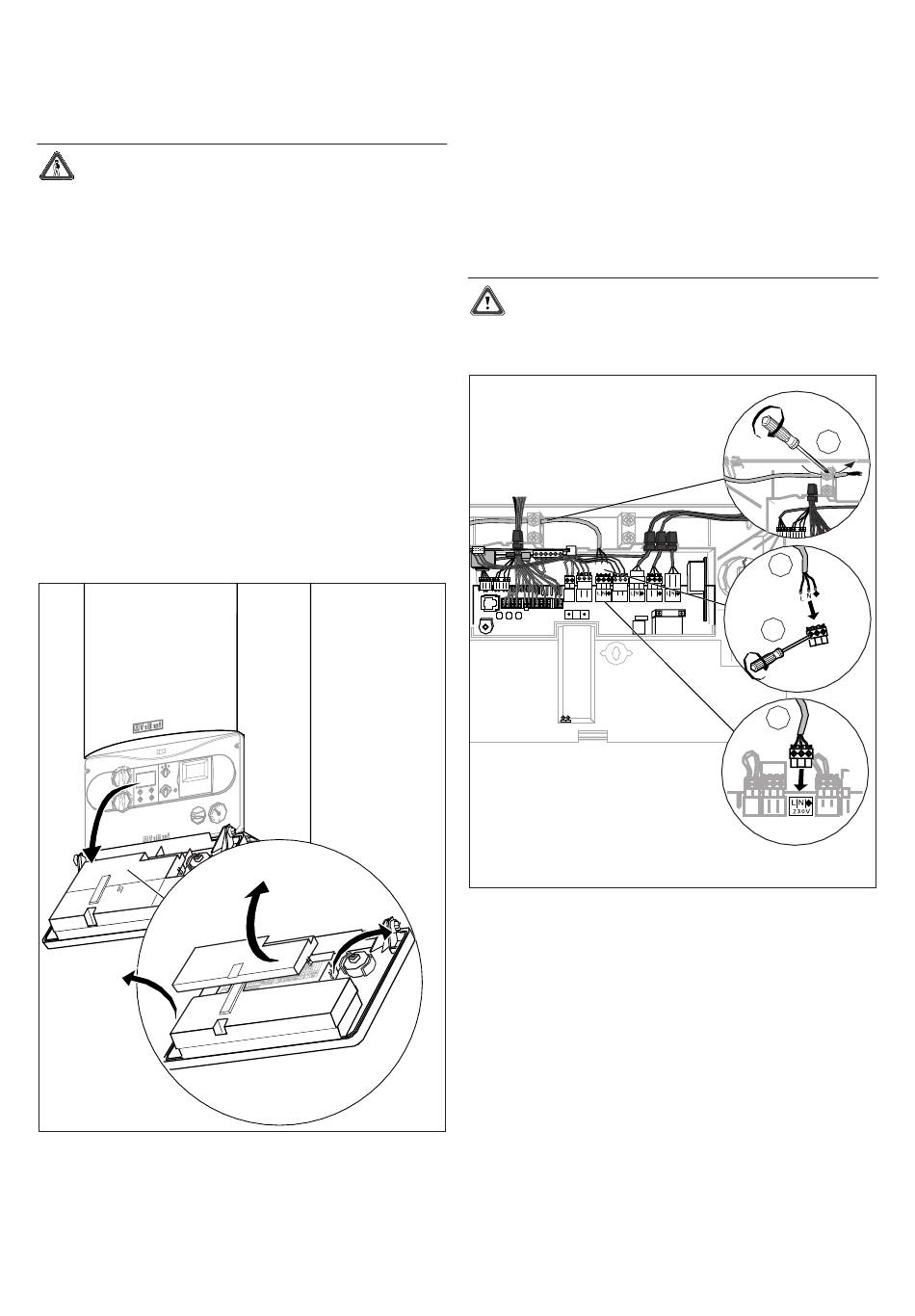

Afb. 4.5 Schakelkast openen
18
2
3
1
bar
0
4.8.1 Netaansluiting
De VC/VCW 255/3 is compleet bedraad en voorzien van
een netsnoer van ca. 1 meter lengte met randaarde stek-
ker. Sluit het toestel aan op een wandcontactdoos met
randaarde. Het is niet toegestaan het toestel in een bad-
kamer te installeren. De elektrische installatie moet vol-
doen aan de NEN 1010 (veiligheidsbepalingen voor laag-
spanninginstallaties).
Let op!
De netstekker moet na de installatie voor de
gebruiker vrij toegankelijk zijn.
Anl.-
7 8 9
3 4 5
Therm
RT 24V
230V
RT 230V
Pumpe
Afb. 4.6 Netaansluiting
2
1 2
MV
Vent
3
4
Gas-wandketel VC/VCW 255/3
1
