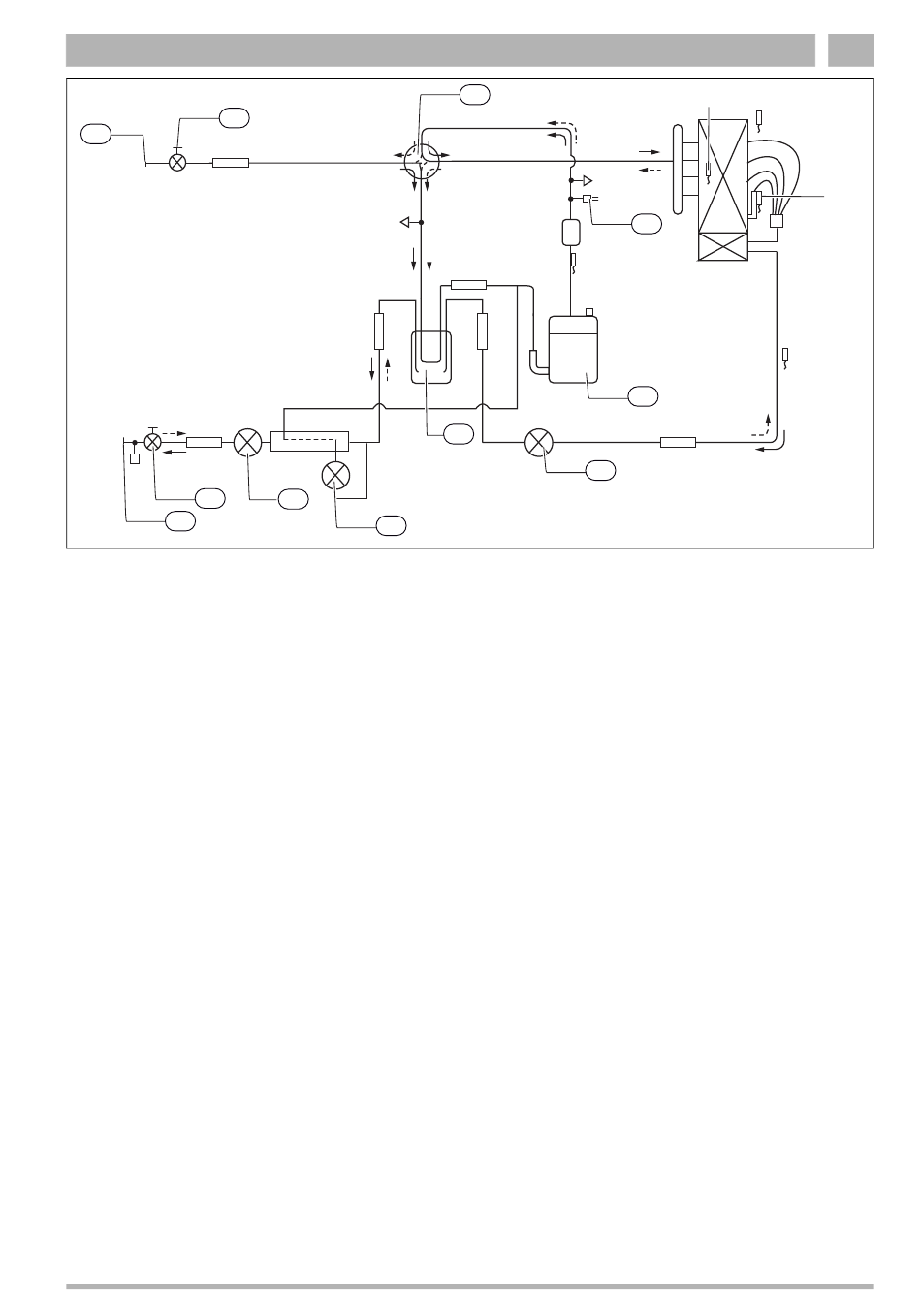

Afb. 95 koudemiddelcircuit, buitenunit 12
[1]
4-weg-ventiel
[2]
Hogedrukpressostaat 63H
[3]
Compressor
[4]
Expansieventiel A
[5]
Condenspot
[6]
Expansieventiel C
[7]
Expansieventiel B
[8]
Afsluiter
[9]
Warmtedrager aanvoer (bij verwarming)
[10] Warmtedrager retour (bij verwarming)
[11] Service-uitgang
[TH32]Temperatuursensor compressor
[TH33]Temperatuursensor omgeving
[TH3] Temperatuursensor verdamper
(cv-bedrijf = verdamping; koelbedrijf = condensatie)
[TH4] Temperatuursensor verwarmingsgas
[TH6] Temperatuursensor condensator
(cv-bedrijf = onderkoeling; koelbedrijf = condensatie)
[TH7] Temperatuursensor omgeving
Nefit EnviLine • 6 720 810 453 (2014/02)
5
7
6
1
2
TH4
TH32
3
4
15
TH6
TH7
TH3
TH33
6 720 644 816-61.1I
