5.3.2.3 Aanbrengen van de kabels
Breng de kabels aan vanaf de trolley en werk naar het scherm toe. Houd
voldoende ruimte om deze op de monitor te kunnen aansluiten.
Indien er meerdere kabels in de arm worden geplaatst, moeten
deze naast elkaar lopen, zonder dat ze in elkaar zijn gedraaid.
Hierdoor krijgen de kabels de noodzakelijke bewegingsruimte.
In alle draaipunten dient de kabel beschermd te worden met de
meegeleverde spiraalbescherming.
f)

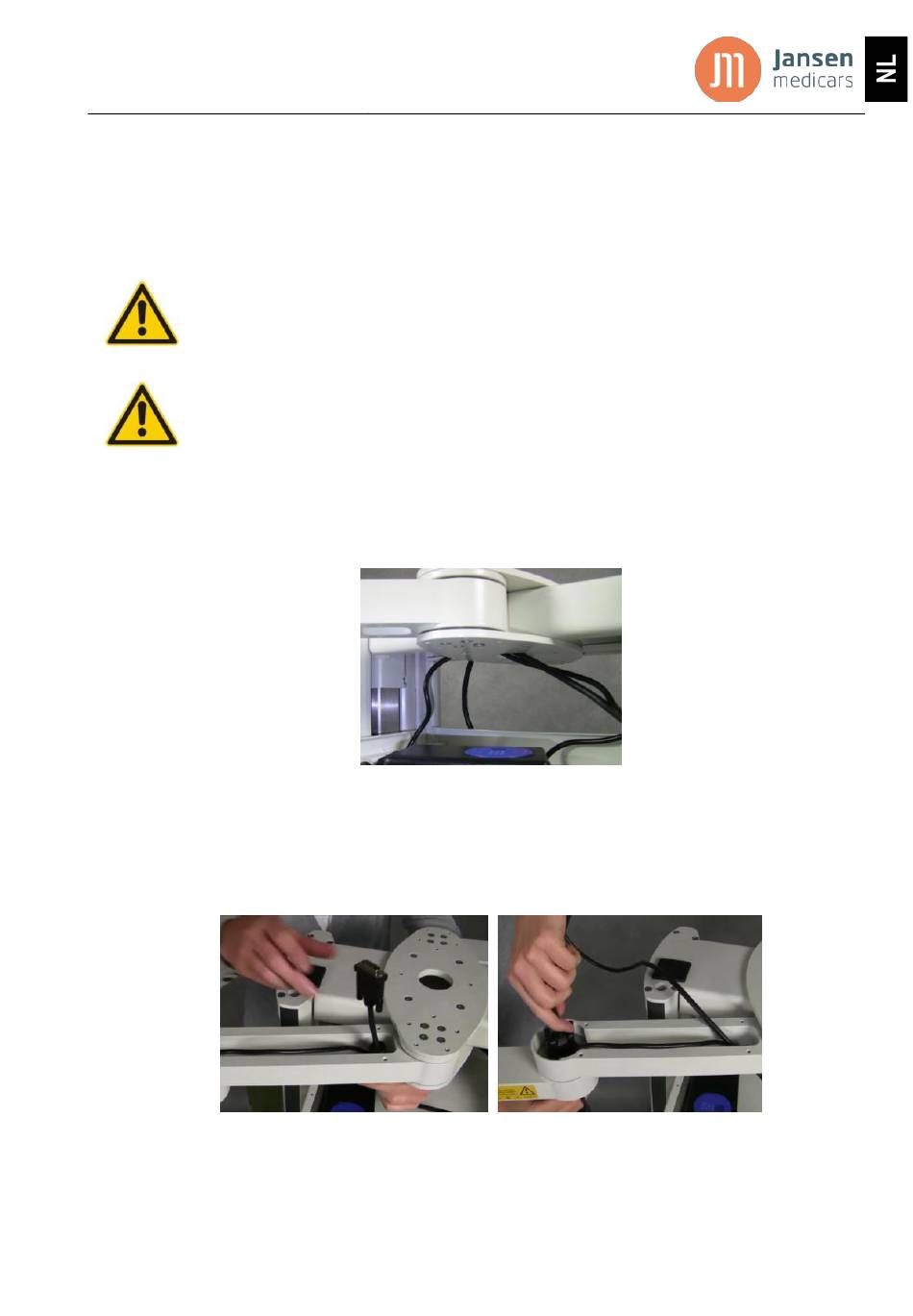

Leg de adapter van de monitor in het topplateau (indien aanwezig)
en steek de bekabeling aan de onderzijde van de brug -van boven
naar beneden- door het ronde gat.
g) Steek de kabels door het gat in de eerste extensie en vervolgens
door het draaipunt tussen de twee extensies. Trek de kabels door,
zodat er voldoende kabellengte is voor het aanbrengen door het
resterende deel van de arm.
h) De volgende stap is het aanbrengen van de kabels door het achterste
deel van de liftarm. Steek de kabels door het draaipunt omhoog en
Pagina 29
