Par. 210 Ref. type is geprogrammeerd= Relatief [1].
Externe referentie x Par. 211-214 Interne ref. Preset ref.
Res. ref. =
Galvanische isolatie (PELV)
PELV biedt bescherming door middel van een
extra lage spanning. Bescherming tegen elektrische
schokken wordt gegarandeerd wanneer de voeding
van het PELV-type is en de installatie is uitgevoerd
volgens de lokale/nationale voorschriften met
betrekking tot PELV-voeding.
In de VLT 6000 HVAC worden zowel alle stuurklemmen
als klemmen 1-3 (AUX relais) gevoed met of in
samenhang met extra lage spanning (PELV).
(gegarandeerde) Galvanische isolatie wordt verkregen
door te voldoen aan de eisen betreffende hogere
isolatie en door de relevante kruip-/spelingsafstanden
in acht te nemen. Deze vereisten worden
beschreven in de norm EN 50178.
Voor aanvullende informatie over PELV,
zie RFI modulatie.
Galvanische isolatie
Aardlekstroom
Aardlekstroom wordt voornamelijk veroorzaakt door
de capaciteit tussen motorfasen en de afgeschermde
motorkabel. Het gebruik van een RFI-filter draagt bij
tot extra lekstroom, aangezien het filtercircuit door
middel van condensatoren is verbonden met de aarde.
Zie de tekening op de volgende pagina.
De omvang van de lekstroom naar de aarde
is afhankelijk van de volgende factoren, in
volgorde van belangrijkheid:
1. Lengte van de motorkabel
2. Motorkabel met of zonder afscherming
3. Modulatiefrequentie
4. RFI-filter al of niet gebruikt
5. Motor ter plekke geaard of niet.
MG.61.A2.10 - VLT is een geregistreerd handelsmerk van Danfoss
+
100
De componenten die zorgen voor de elektrische
isolatie, zoals hieronder beschreven, voldoen ook
aan de eisen voor hogere isolatie en de relevante
test zoals beschreven in EN 50178.

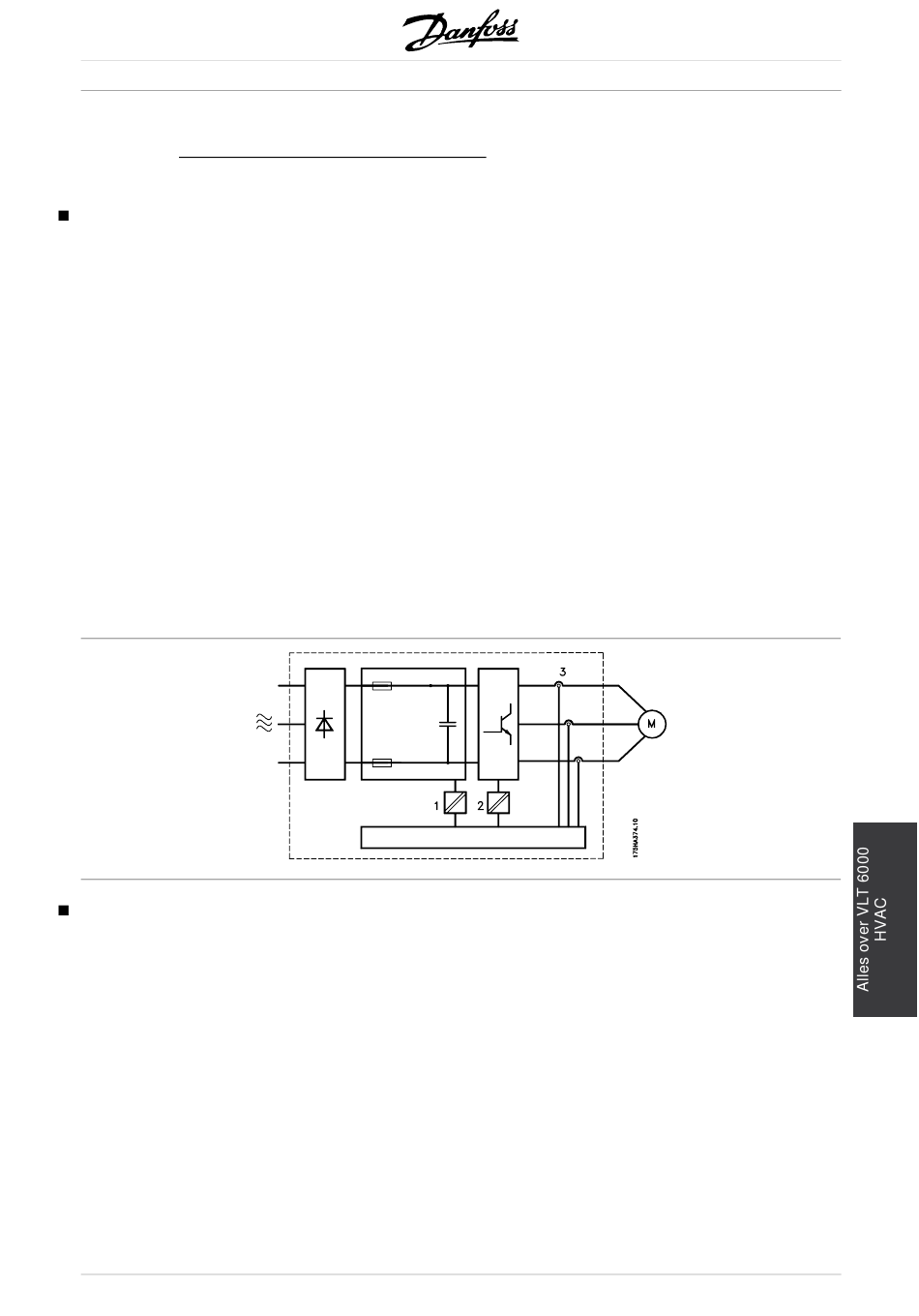

De galvanische isolatie kan worden weergegeven op
drie plaatsen (zie onderstaande tekening), namelijk:
- Netvoeding (SMPS) incl. signaalisolatie van U
- Aansturing van de IGTB's (trigger
- Stroomtransducers (Hall effect stroomtransducers).
N.B.: 525-600 V-eenheden voldoen niet aan de
PELV-vereisten volgens EN 50178.
De lekstroom is van belang voor de veiligheid
gedurende het gebruik/de werking van de
frequentie-omvormer indien er (bij vergissing) geen
aardverbinding is aangebracht.
®
VLT
Serie 6000 HVAC
Par. 204 Min. ref. + Externe referentie x Par. 211-214 Interne ref.
die de DC-tussenspanning aangeeft.
transformers/opto-koppels).
,
DC
149
