7.5.2
Omschakeling naar vloeibaar gas propaan
Bij keteltype 75 kW en 100 kW:
Bij bedrijf met vloeibaar gas moet voor deze twee maten een extra druk-
regelaar in de gasinlaat worden geïnstalleerd.
De ombouwset "vloeibaar gas" bevat de drukregelaar en de instelinstruc-
tie.
Bij keteltypes 150 kW tot 300 kW:
Bij bedrijf met vloeibaar gas moet bij deze keteltypes het reinigingsdek-
sel van de condensbak vervangen worden ( hoofdstuk 11.8.2,
pagina 40). Om een geruisloos branderbedrijf te garanderen, is het dek-
sel met een dempingscomponent uitgerust.
De ombouwset "vloeibaar gas" bevat het deksel en de gasplaat samen
met de instelinstructie.
Een bijkomende drukregelaar is bij deze groottes niet nodig.
▶ Voer alle werkzaamheden uit zoals beschreven in het
hoofdstuk 7.5.1 voor alle groottes (ombouw naar een andere gas-
soort door de geïnstalleerde gasplaat te vervangen).
Gassoort
Nominale waarde bovenste
Wobbe-index W
bij 1013 mbar
s
In het grensgasgebied volgens
EN437 bovenste Wobbe-index
Ws bij 1013 mbar
Benodigde gasplaatmarkering
conform keteltype
Tabel 9 Kengetallen gas en benodigde gasplaten (vloeibaar gas)
Condens 7000 F – 6720871559 (2019/11)
P (propaan)
door omschakeling
gassoort
0 °C
22,5 kWh/ m³
15 °C
21,3 kWh/ m³
0 °C
21,4 - 22,5 kWh/ m³
15 °C
20,2 - 21,3 kWh/ m³
75 kW
Ø 6,80
100 kW Ø 6,80
150 kW Ø 8,50
200 kW Ø 10,30
250 kW Ø 11,30
300 kW Ø 12,10
7.6
Gasleiding ontluchten
▶ Draai de afsluitschroef van de testnippel voor de gasaansluitdruk en
de ontluchting twee slagen los en plaats de slang erop.
▶ Open langzaam de gaskraan.
▶ Fakkel het uitstromende gas af langs een waterrecipiënt. Maak de
slang los wanneer er geen lucht meer ontsnapt en draai de afsluit-
schroef vast.
▶ Sluit de gaskraan.

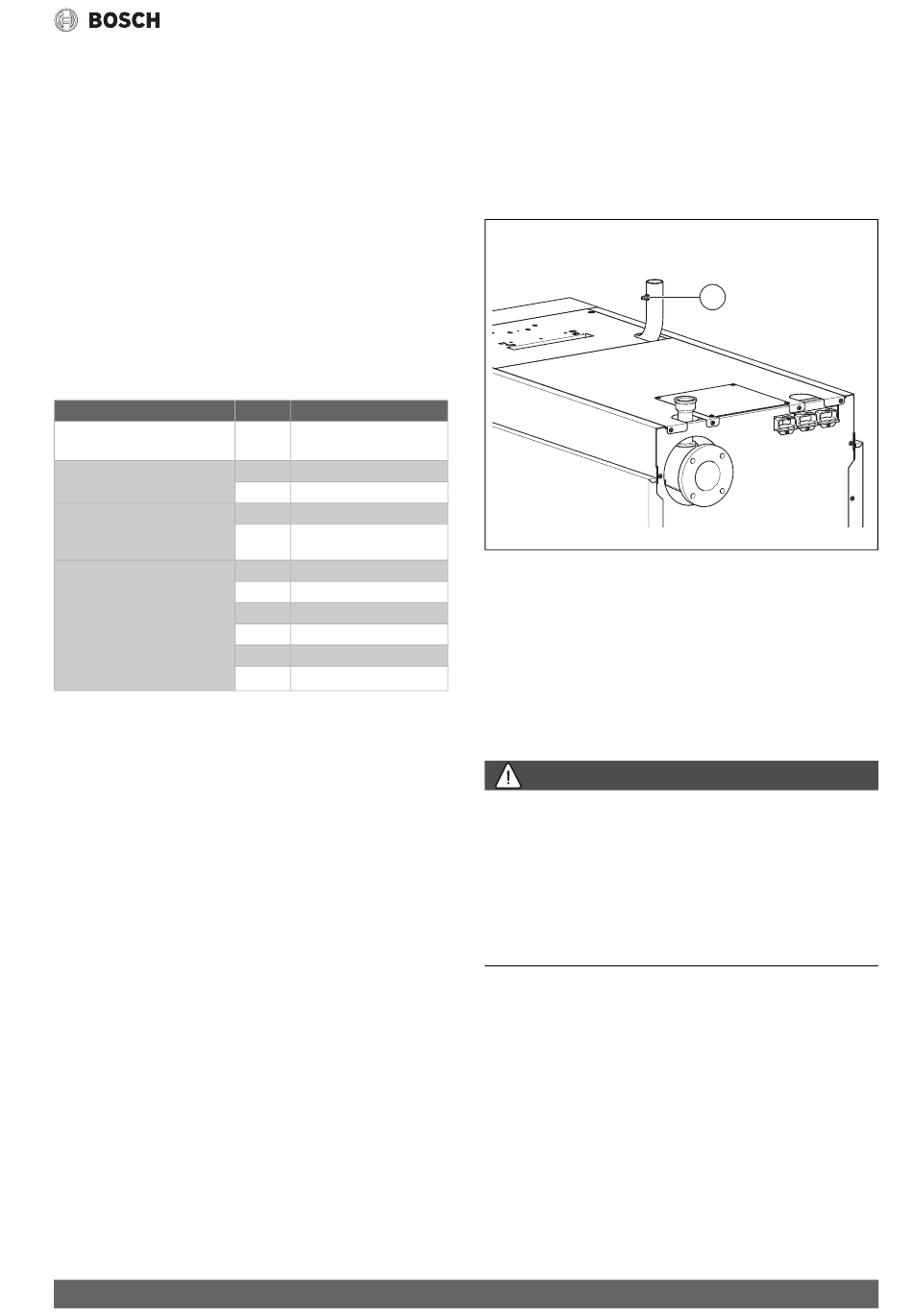

Afb. 28 Gasleiding ontluchten
[1]
Testnippel voor het meten van de gasaansluitdruk en voor het ont-
luchten
7.7
Aansluiting van de luchttoevoer en rookgasafvoer
7.7.1
Controleer luchttoevoer en -afvoeropeningen evenals de
rookgasaansluiting
▶ Controleer of de luchttoevoer- en luchtafvoeropeningen voldoen aan
de plaatselijke voorschriften of aan de voorschriften voor gasinstalla-
ties. Laat gebreken direct verhelpen.
GEVAAR:
Levensgevaar door vergiftiging!
Een ontoereikende luchttoevoer kan leiden tot het ontsnappen van ge-
vaarlijke rookgassen.
▶ Let erop, dat toe- en afvoerluchtopeningen niet zijn verkleind of afge-
sloten.
▶ Wanneer u het probleem niet meteen oplost, mag het cv-toestel niet
in werking gesteld worden.
▶ Wijs de eigenaar van de installatie schriftelijk op de gebreken en het
gevaar.
▶ Controleer of de rookgasafvoeraansluiting voldoet aan de geldende
voorschriften ( hoofdstuk 5.6, pagina 17).
▶ Laat eventuele gebreken direct verhelpen.
Inbedrijfname
1
0010012478-001
27
