NB:
64 |
Het DownScan beeld
Bij inzoomen op het DownScan beeld wordt de zeebodem dicht bij de onderkant van het
scherm gehouden, ongeacht of auto of handmatig bereik geselecteerd is.
Als het bereik aanzienlijk kleiner dan de huidige diepte wordt ingesteld, kan het apparaat
de bodem niet vinden bij inzoomen.
Als de cursor actief is, zoomt het apparaat in op waar de cursor is geplaatst.
Het SideScan beeld
Inzoomen op een SideScan beeld lijkt op dat van DownScan, alleen wordt er op de
oppervlakte ingezoomd in plaats van de zeebodem in beeld te houden.
Als de cursor actief is, zoomt het apparaat in op waar de cursor is geplaatst.

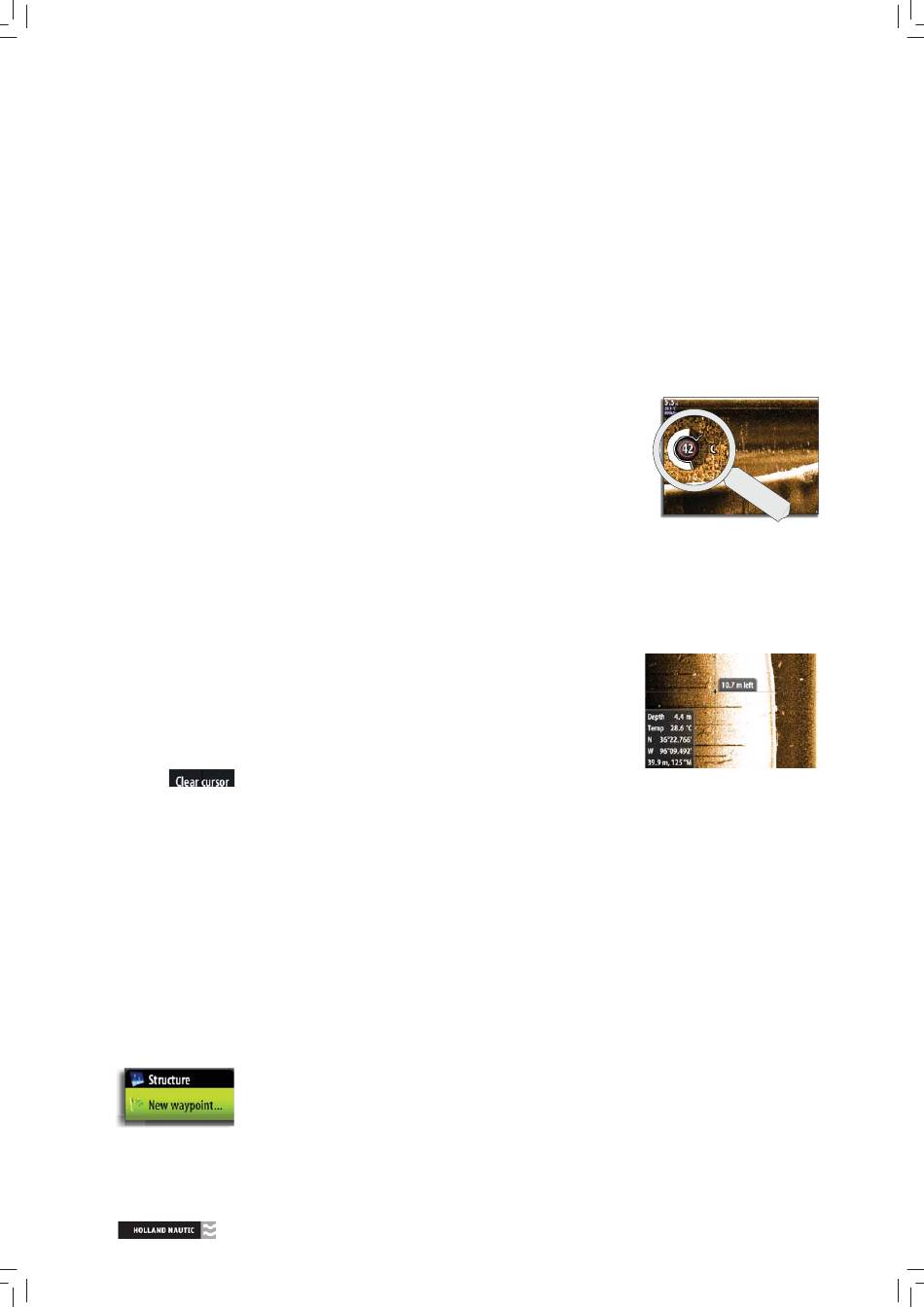

Kleur instellingen
Sterke en zwakke echosignalen worden in verschillende
kleuren weergegeven om de verschillen in signaalsterk-
te aan te geven. Welke kleuren worden gebruikt, wordt
bepaald door het paneel dat u selecteert.
Hoe hoger u de Kleur instelling zet, des te meer echo's
worden in kleur weergegeven aan het sterke-echo uiteinde
van de schaal.
De kleuren kunnen worden ingesteld met behulp van de
draaiknop. Wanneer u de knop indrukt, wordt de kleurrege-
laar vergroot en de naam volledig weergegeven. Daarna kunt u de waarde instellen door
de knop te draaien. Als er binnen 3 seconden geen wijziging wordt aangebracht, gaat de
regelaar terug naar de standaard grootte.
Gebruik van de cursor in het StructureScan™ paneel
De cursor wordt standaard niet in het StructureScan beeld
weergegeven.
De cursor verschijnt wanneer u op het scherm tikt. De
afstand links/rechts van de boot tot de cursor wordt op de
cursorpositie weergegeven en het informatievenster en de
historiebalk worden geactiveerd.
Om de cursor en cursor elementen uit het paneel te
verwijderen, tikt u op de paneelknop
StructureScan historie bekijken
Als de cursor in een StructureScan paneel wordt weergegeven, is de rode verschuifbalk
ook zichtbaar. De verschuifbalk geeft het beeld dat u momenteel bekijkt aan in verhou-
ding tot de totale opgeslagen StructureScan historie.
Afhankelijk van de geselecteerde weergave bevindt de verschuifbalk zich helemaal rechts
(DownScan) of onder aan het scherm (SideScan).
U kunt de beeldhistorie verschuiven door omhoog/omlaag (SideScan) of naar links/rechts
(DownScan) te slepen.
Om weer normaal te verschuiven, tikt u op de paneelknop
X toets.
Een markering in een StructureScan™ beeld plaatsen
U kunt een markering op de positie van de boot plaatsen, door de MENU toets ingedrukt
te houden.
Om een markering op een geselecteerd fi shfi nder item te plaatsen, tikt u op het scherm
en activeert u het menu.
alleen bij markeringen die m.b.v. de cursor zijn geplaatst, wordt diepte informatie
weergegeven.
StructureScan™ |
Zeus Touch Gebruikershandleiding
Cursor wissen
of drukt u op de X toets.
Cursor wissen
of drukt u op de
