Systeem 3000
Opzetstuk bewegingsmelder 1,10 m Komfort, Opzetstuk bewegingsmelder
2,20 m Komfort
￭
Toetselement volledig langer 4 seconden indrukken: inschakellichtsterkte is gewist. De
dimmer wordt met de laatst ingestelde lichtsterktewaarde ingeschakeld.
Met een impulsdrukker kan de inschakellichtsterkte niet worden verwijderd.
Bediening op het element
Met de impulsdrukker resp. de beide knoppen kan tussen automatisch bedrijf, constant aan en
constant uit worden geschakeld.
￭
Bewegingsmelderelement 1,10 m: impulsdrukker (5) kort in de stand ON of OFF schui-
ven.
￭
Bewegingsmelderelement 2,20 m: knop ON (7) of OFF (6) indrukken.
Functie Constant aan groene LED brandt of Constant uit gele LED brandt.
Om het automatisch bedrijf weer in te schakelen, moet de bovengenoemde stap opnieuw
worden uitgevoerd. Groene of gele LED gaat uit.
6
Informatie voor elektrotechnicus
GEVAAR!
Levensgevaar door elektrische schokken.
Apparaat vrijschakelen. Spanningvoerende delen afdekken.
Bewegingsregistratie
De registratie van warmtebronnen door een bewegingsmelder en daarmee de grootte van de
registratiezone wordt beïnvloed door:
Geometrie van de registratiezone, montagehoogte en ingestelde gevoeligheid (Afbeelding 3) tot
(Afbeelding 10)
Bewegingsrichting: bij het tangentieel passeren van de bewegingsmelder ontstaat een warmte-
signaal, dat goed kan worden geanalyseerd. Bij bewegingen radiaal naar de sensor toe, is het
warmtesignaal kleiner en dus moeilijker te analyseren en dus is de reikwijdte minder.
De volgende gegevens over de grootte van de registratiezone zijn algemene richtwaar-
den. Afhankelijk van de inbouwomgeving en de intensiteit van de warmtebeweging kun-
nen afwijkingen ontstaan.
Registratiezone en reikwijdte bewegingsmelderelement 1,10 m

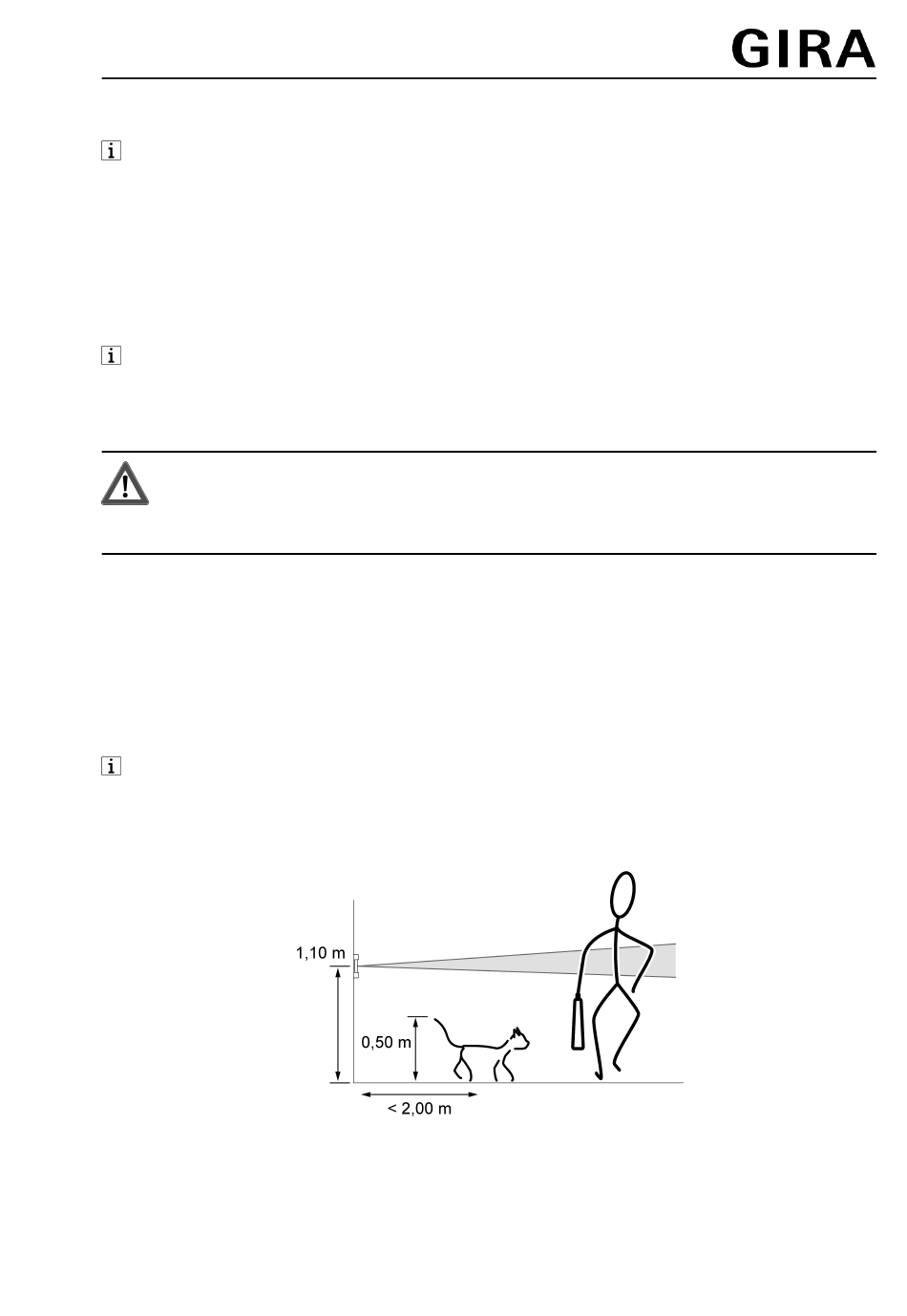

Afbeelding 3: Registratiezone en inbouwhoogte bewegingsmelderelement 1,10 m
32599702
10865948
25.07.2018
5 / 13
