3.2 Werkingsprincipe
De meting van CO
in het ademhalingsgasmengsel is gebaseerd op het feit dat verschillende
2
gascomponenten infraroodlicht bij bepaalde golflengten absorberen. Een straal onzichtbaar
infraroodlicht wordt door de ademhalingsgasstroom in de EMMA-luchtwegadapter geleid.Wanneer
de straal door de luchtwegadapter gaat, wordt een bepaalde hoeveelheid licht door het gasmengsel
geabsorbeerd. De hoeveelheid geabsorbeerd licht wordt gemeten door een geminiaturiseerde
tweekanaalsspectrometer die is gepositioneerd om de straal infraroodlicht op te vangen.
De spectrometer bevat een filterwiel dat is uitgerust met verschillende optische 'kleuren'-filters.
De golflengtebereiken van deze filters zijn zodanig gekozen dat de ene kleuren uitfiltert waarbij
de kooldioxide een erg sterke absorptie heeft en de andere kleuren uitfiltert waarbij de kooldioxide
geen absorptie heeft.
De spectrometer bevat ook een infrarooddetector die de lichtstraal omzet in een elektrisch signaal.
Het elektrische signaal wordt omgezet in een digitale waarde die wordt doorgegeven aan een
microprocessor. De ratio van het licht dat via de twee filters wordt gemeten, wordt vervolgens door de
microprocessor gebruikt om de kooldioxideconcentratie in het ademhalingsgasmengsel te berekenen.

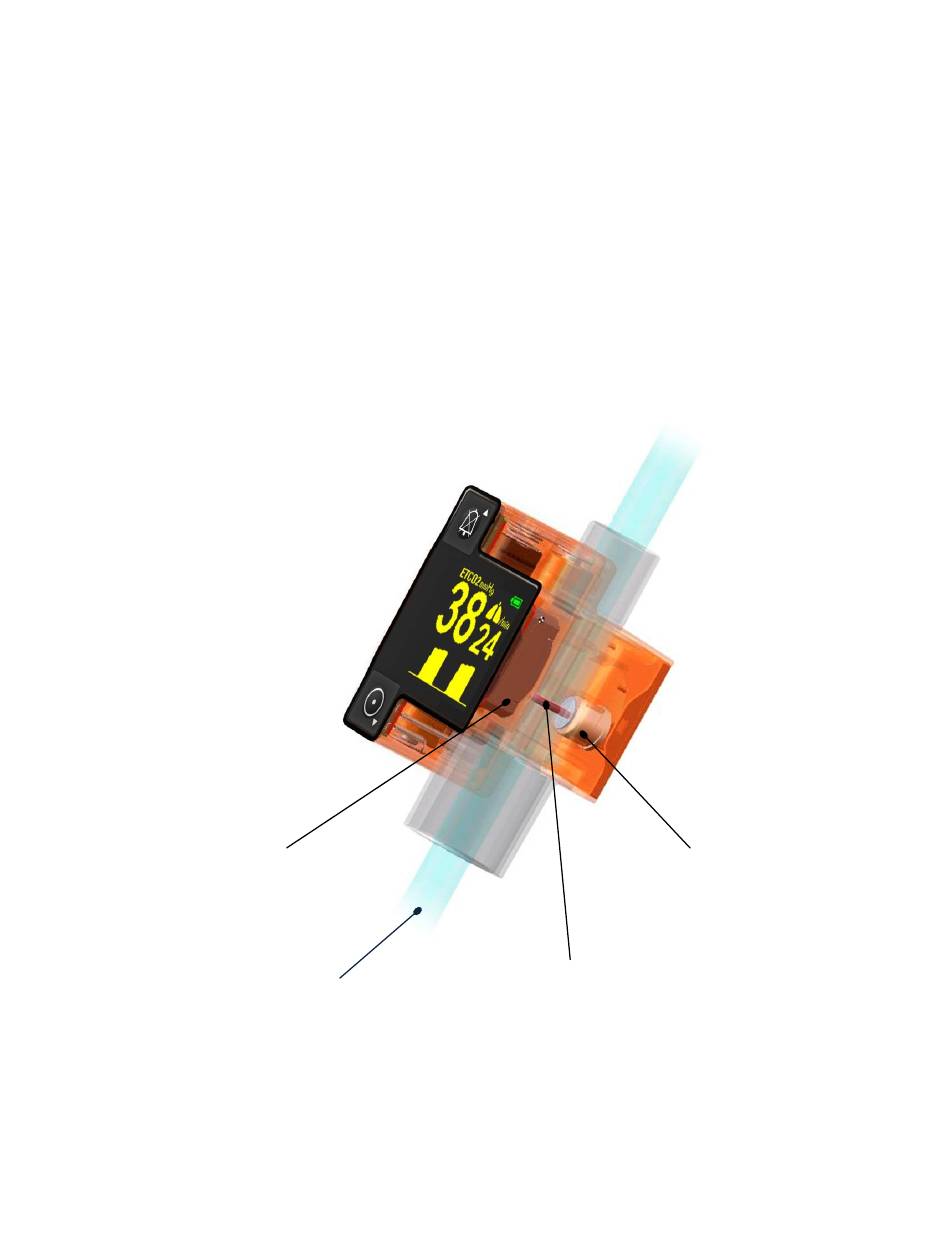

Spectrometer met
optisch filterwiel en
infrarooddetector
Ademhalingsgas
Afbeelding 2. Werkingsprincipe
Lichtbron
infraroodlicht
Lichtstraal
infraroodlicht
