7 Installatie
7.7.6
Schoorsteenpijppositie
Zie de lokale en regionale regelgeving.
a
7.7.7
Isolatie van de gasuitlaat en luchtinlaat
Condensatie kan zich voordoen aan de buitenzijde van het
pijpmateriaal wanneer de materiaaltemperatuur laag is en de
omgevingstemperatuur hoog met een hoge vochtigheidsgraad.
Gebruik 10 mm vochtbestendig isolatiemateriaal wanneer er risico
op condensatie is.
7.7.8

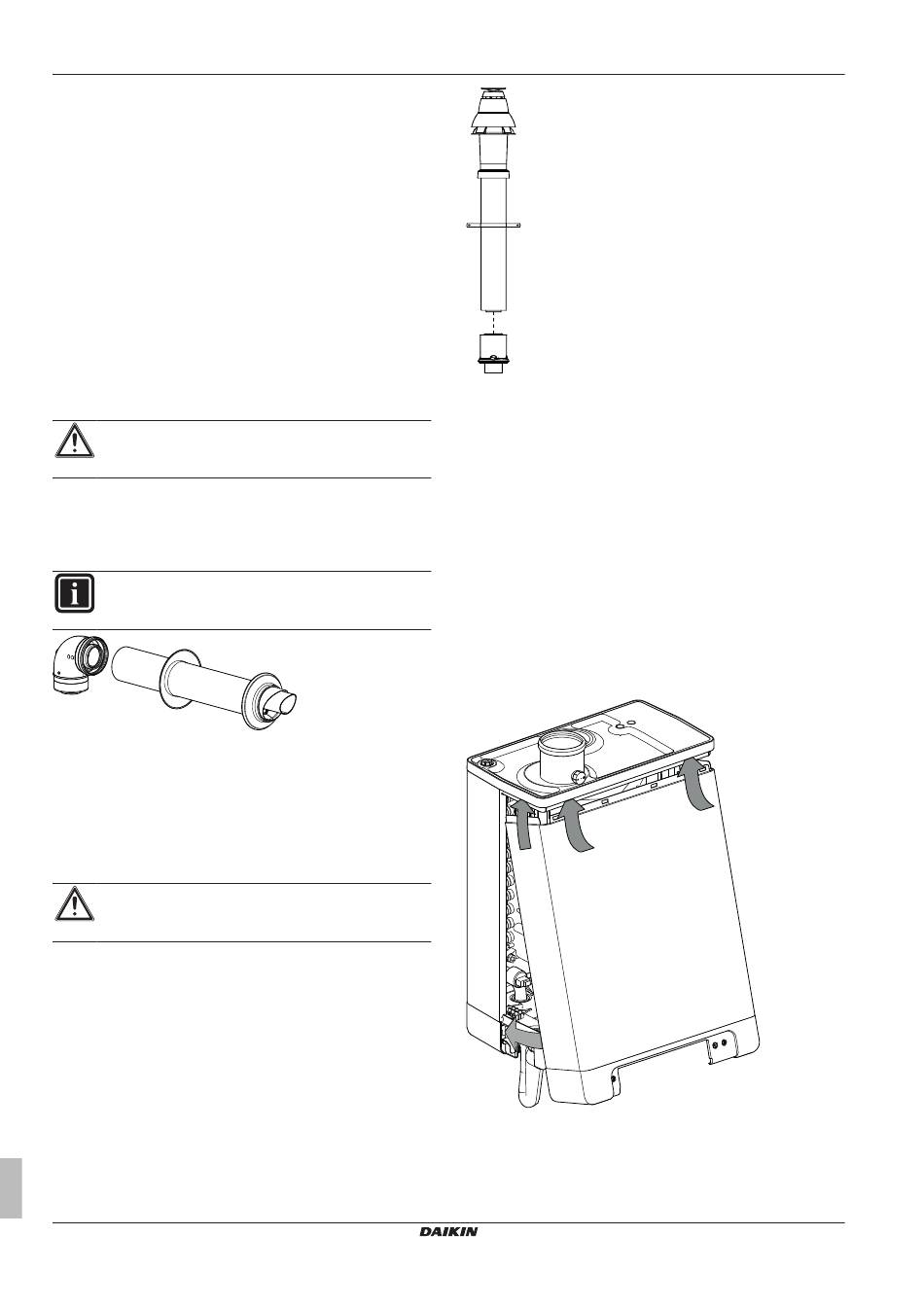

Een horizontaal schoorsteensysteem
plaatsen
Het 60/100 mm horizontaal schoorsteensysteem kan worden
verlengd tot een maximumlengte zoals vermeld in de tabel met
maximale pijplengtes. Bereken de equivalente lengte volgens de
specificaties in deze handleiding.
VOORZICHTIG
Lees de installatiehandleidingen van de ter plaatse te
voorziene onderdelen.
De horizontale schoorsteen MOET geïnstalleerd worden onder een
gradiënt van 3° naar de ketel (50 mm per meter) en MOET worden
ondersteund met ten minste 1 steun op elke lengte van een meter.
De beste aanbevolen positie van de steun is net voor het
koppelstuk.
INFORMATIE
Flexibele schoorsteengasleidingen mogen NIET worden
gebruikt in horizontale aansluitgedeelten.
7.7.9
Een verticaal schoorsteensysteem
plaatsen
Een verticale 60/100 mm schoorsteenkit is ook beschikbaar. Door
beschikbare bijkomende onderdelen van uw ketelleverancier te
gebruiken, kan de kit worden verlengd tot een maximumlengte zoals
vermeld in de tabel met maximale pijplengtes (met uitzondering van
de eerste ketelaansluiting).
VOORZICHTIG
Lees de installatiehandleidingen van de ter plaatse te
voorziene onderdelen.
Montagehandleiding en gebruiksaanwijzing
18
7.7.10
Rookpluimbeheerkit
Zie de lokale en regionale regelgeving.
a
7.7.11
Schoorstenen in kruipruimten
Niet van toepassing.
7.8
Voltooien van de
gasketelinstallatie
7.8.1
De gasketel sluiten
1 Haak de bovenkant van het voorpaneel in de bovenkant van de
gasketel.
2 Hef de onderkant van het voorpaneel op naar de gasketel toe.
3 Schroef beide schroeven op het deksel.
4 Sluit het deksel van het display.
Daikin Altherma hybride warmtepomp – gasketelmodule
EHYKOMB33AA
4P3530671 – 2013.07
