15 Installatie en afstelling - Low Energy Operator
15
Installatie en afstelling - Low Energy Operator
Om de houdkracht en de openingskracht te verlagen, kunt u de pompdruk, de openings- en sluittijd
en de veerspanning aanpassen of het PUSH armsysteem op een andere manier monteren. Het PULL
armsysteem is standaard gemonteerd.
Alle krachtmetingen worden verricht bij de handgreep, ongeveer 25 mm van de voorrand.

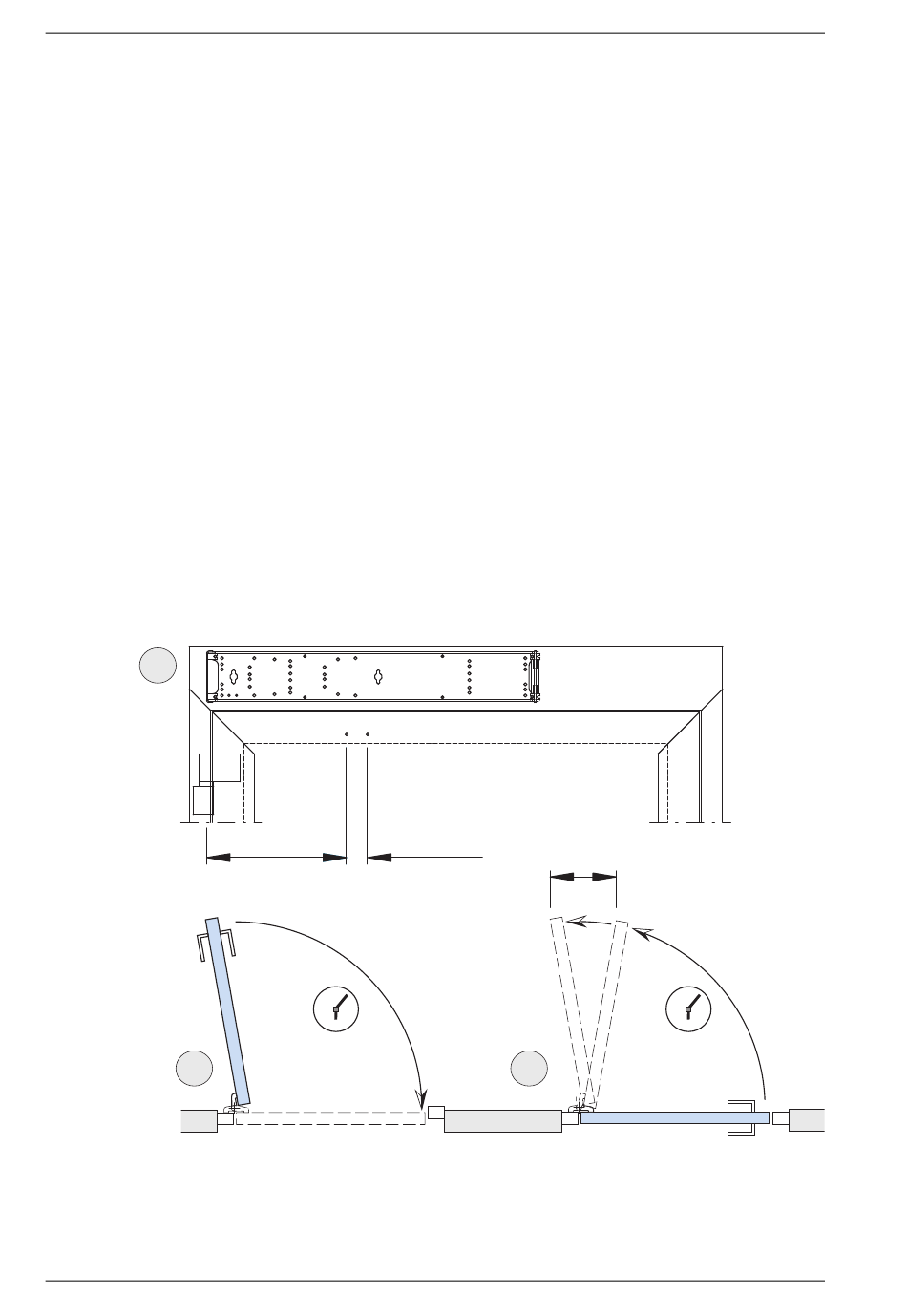

a Installeer de deuropener zoals in de handleiding staat beschreven, maar plaats het verbindings-
stuk van het PUSH armsysteem 50 mm verder van de scharnieren (afbeelding 1).
b Stel de sluitkracht van de veer op de gewenste waarde in. Deze mag maximaal 67 N zijn. Bij het
instellen moet de deur open staan. De kracht hoeft alleen in de open stand te worden gemeten
als de kracht het hoogst is.
c Stel de sluittijd in tussen 90 en 0º (afbeelding 2), alleen op het LSC-ventiel (sluit het HSC-ventiel
helemaal). Zie openings- en sluittijden in het diagram.
Let op: Voeg 2 seconden toe voor de aanslag.
d De handmatige openingskracht mag niet meer dan 90 N zijn. De kracht hoeft alleen in de open
stand te worden gemeten als de kracht het hoogst is.
e Stel de pompdruk voor opening in op maximaal 67 N in de gesloten stand.
f
Stel de achteraanslag (afbeelding 3) op het LSO-ventiel in op 2 seconden.
g Stel de openingstijd in tussen 0-80º (ongeveer 200 mm van de geheel open stand, zie afbeelding
3) op het HSO-ventiel. Zie openings- en sluittijden in het diagram.
h Stel de openhoudtijd op de potentiometer in op de gewenste waarde. Deze moet minimaal 5
seconden zijn.
1
2
60
300 mm
t+2
12
9
3
6
Versie 2016-04-04
45 mm
200 mm
2 s
3
>3 s
12
9
3
6
1004291-EMNL-10.0
