Waarschuwingen op het apparaat

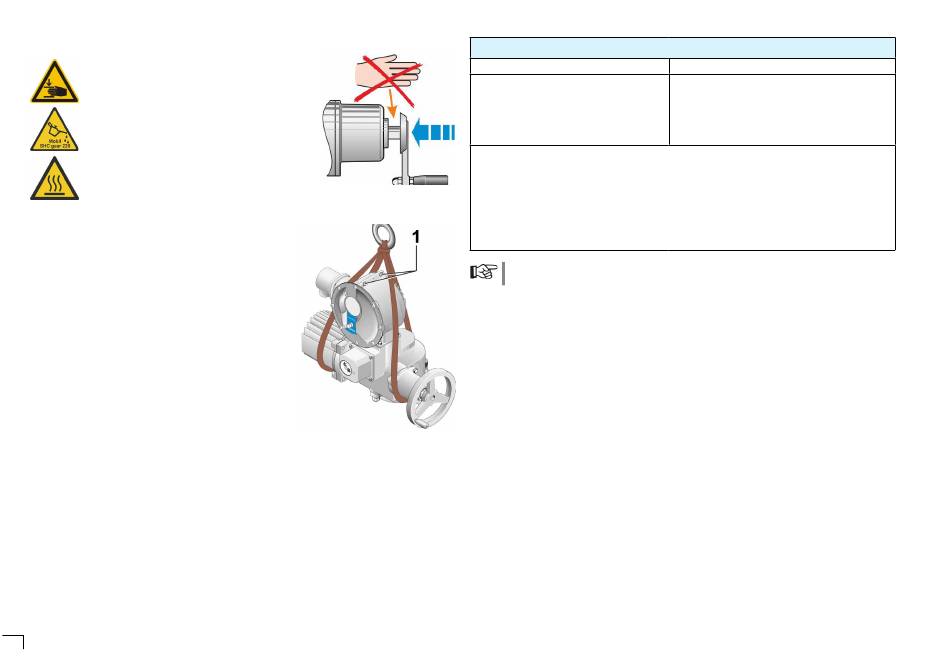

Beknellingsgevaar. Bij het indrukken van de hand-
slinger of het handwiel ervoor zorgen dat de hand
of vingers niet bekneld raken, zie afbeelding.
Geldt voor apparaten van de serie 2SA7.5/6/7/8
bouwgrootte 4): laat zien welk smeermiddel werd
gebruikt, zie ook het hoofdstuk 'Smeermiddeltoe-
wijzing en -hoeveelheden' in deze handleiding.
Heet oppervlak. Waarschuwing voor hoge opper-
vlaktetemperaturen (veroorzaakt door hoge omge-
vingstemperatuur, frequente bediening en lange
bedieningstijden).
1.2 Transport en opslag
■
Het apparaat dient in een stevige verpakking te worden
verzonden.
■
Voor het transport een kabel rond de motor en de handwiel-
behuizing aanbrengen, zie afbeelding. Gebruik de ogen (1)
op de elektronische eenheid alleen voor het heffen van het
eigen gewicht van de actuator, zonder hulpoverbrenging en
zonder armatuur.
■
Hefmiddelen in geen geval op de handslinger of het hand-
wiel bevestigen.
■
Opslaan in een goed geventileerde, droge ruimte
bij -30 °C – +80 °C.
■
Bescherming tegen vocht op de vloer: sla de actuator op in
een schap of op een houten pallet.
■
Houd de aansluitkap en kabeldoorvoeren alsmede het dek-
sel van de elektronische eenheid en van de positiedetectie
gesloten.
1.3 Afvoer en recycling
1.3.1 Verpakking
De verpakkingen van onze producten bestaan uit milieuvriendelijke, gemakkelijk te scheiden
materialen en kunnen worden gerecycled. Onze verpakkingsmaterialen zijn: triplexplaten (MSB/
OSB), karton, papier, PE-folie. Voor de afvoer van het verpakkingsmateriaal raden wij recycling-
bedrijven aan.
1.3.2 Actuator
Onze actuatoren zijn modulair opgebouwd en kunnen daardoor qua materiaal goed worden
gescheiden en gesorteerd op: elektronische onderdelen, diverse metalen, kunststoffen, vetten
en oliën.
Algemeen geldt:
■
Vetten en oliën bij de demontage verzamelen. Dit zijn meestal waterverontreinigende stoffen
die niet in het milieu terecht mogen komen.
■
Gedemonteerd materiaal naar een officieel afvaldepot of materiaalrecycling brengen.
■
Neem de nationale/lokale voorschriften voor afvalverwijdering in acht.
2
SIPOS Aktorik GmbH verklaart als fabrikant
hiermee dat de actuatoren 2SA7 en 2SQ7 vol-
doen aan de basisvereisten van de volgende
richtlijnen:
SIPOS Actuatoren zijn bestemd voor het bedienen van industriële armaturen. De inbedrijfstelling is zo
lang verboden tot vastgesteld wordt dat de volledige machine voldoet aan de bepalingen van Richtlijn
2006/42/EG.
Aan de volgende basisvereisten conform bijlage I van de Richtlijn werd voldaan:
Afb.: Beknellingsgevaar
Bijlage I, artikel 1.1.2, 1.1.3, 1.1.5, 1.2.1, 1.2.6, 1.3.1, 1.3.7, 1.5.1, 1.6.3, 1.7.1, 1.7.3, 1.7.4
De fabrikant verplicht zich de documentatie inzake de onvolledige machine op verzoek aan de bevoeg-
de instanties elektronisch te versturen. De bij de machine horende speciale technische documentatie
conform bijlage VII deel B werden opgesteld.
Gevolmachtigde voor de documentatie: Dr. Thomas Suckut, Im Erlet 2, 90518 Altdorf, Duitsland
2 Montage en aansluiting
Als de apparaten worden gebruikt in niet-industriële gebieden en er daardoor verhoogde veilig-
heidseisen nodig zijn, dienen deze bij de montage door extra beschermende maatregelen op de
installatie te worden gegarandeerd.
2.1 Montage op armatuur/overbrenging
2.1.1 Algemene montagevoorschriften voor alle eindasuitvoeringen
Afb.: Transport
■
Installatie en bediening kan in elke gewenste positie worden uitgevoerd. Neem daarbij de plaat-
selijke omgevingsomstandigheden in acht, met name de trilbelasting die kan ontstaan door de
montage van de actuator op trillende armatuur.
■
Vermijd slagen en ander gebruik van geweld.
■
Controleer of de aansluitflens en eindasuitvoering bij de armatuur/overbrenging passen.
■
Reinig de oplegvlakken van de aansluitflenzen op de actuator en armatuur/overbrenging gron-
dig.
■
Vet de verbindingspunten lichtjes in.
■
De schroeven die worden gebruikt bij de levering, worden niet ingevet. Anders dienen er
schroeven met een minimumkwaliteit van 8.8 te worden gebruikt. Bij het gebruik van gelijkwaar-
dige niet-roestende schroeven moeten deze licht worden ingevet met vaseline.
Gebruik schroeven met een inschroefdiepte van minimaal 1,25 x de schroefdraaddiameter.
■
De behuizing van de SIPOS SEVEN-actuatoren bestaat uit een aluminiumlegering die bij
normale omgevingsomstandigheden corrosiebestendig is. Mocht door de montage lakschade
ontstaan, dan kan die met de oorspronkelijke kleur in kleine verpakkingen die bij SIPOS Aktorik
verkrijgbaar zijn, worden hersteld.
EU-conformiteitsverklaring
Toelichting
De volgende geharmoniseerde normen in de zin van
de genoemde richtlijn zijn toegepast:
Richtlijn 2014/30/EU:
Richtlijn 2006/42/EG:
2014/30/EU (EMC-richtlijn)
EN ISO 5210:1996;
2006/42/EG (machinerichtlijn)
DIN 3358:1982
De momenteel geldige versies staan op het internet op www.sipos.de ter beschikking om te
worden gedownload.
Toegepaste normen en richtlijnen
EN 61800-3: 2004 /A1: 2012
EN ISO 12100:2010,
EN ISO 5211:2001,
