Stap 3
Druk op de START-toets en laat deze los. De meting wordt uitgevoerd en het
resultaat wordt daarna weergegeven; zie volgende figuur voor een voorbeeld van het
resultaat.

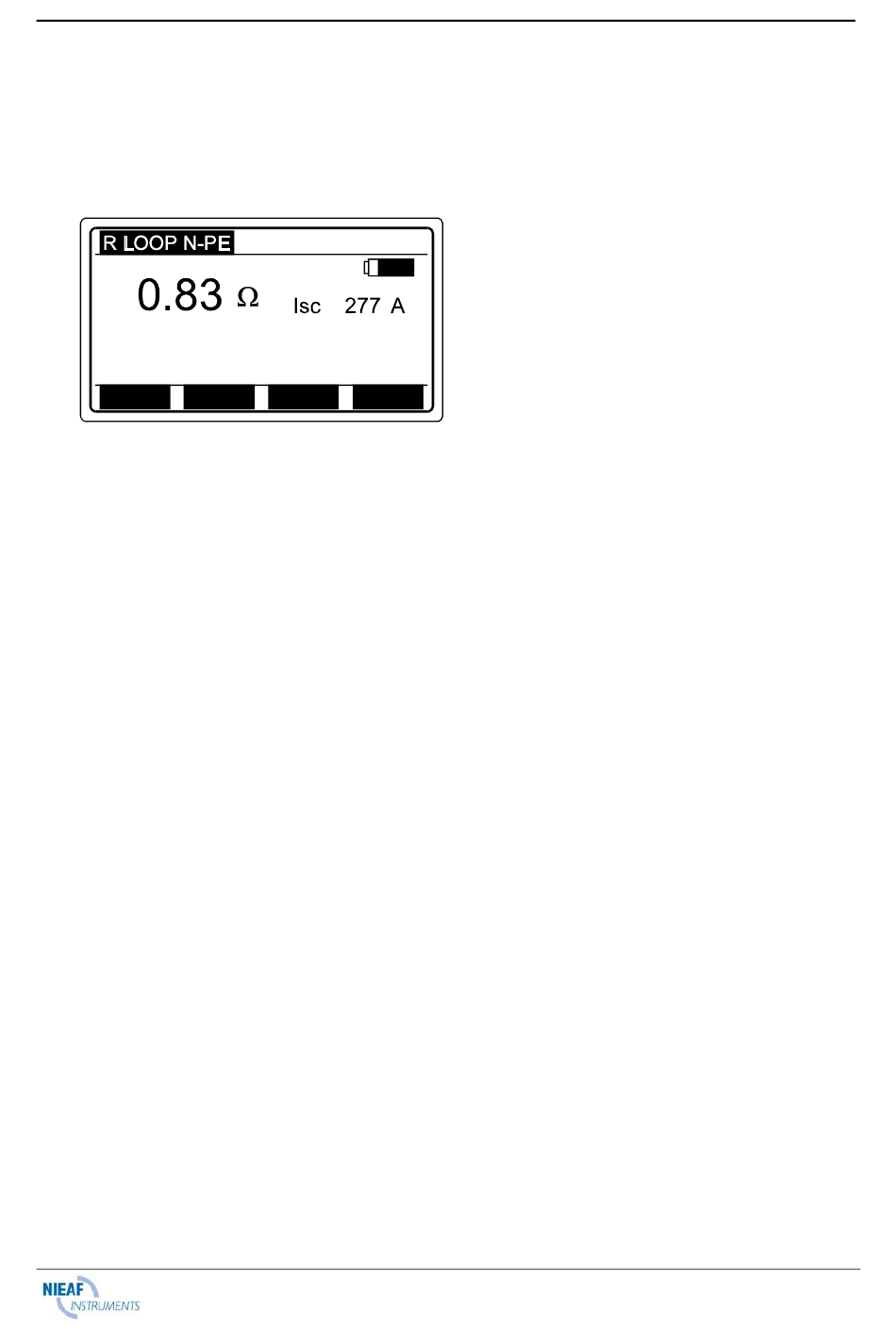

Fig. 71. Voorbeeld van het testresultaat N-PE circuitweerstand / potentiële kortsluitstroom
Sla het weergegeven resultaat op voor documentatiedoeleinden; zie de instructies
voor de opslag in hoofdstuk 4.3. Testresultaten opslaan
Waarschuwingen!
•
Het bereik van de nominale ingangsspanning is 100
buiten het bereik valt, worden een "!"-teken en het bericht Voltage Ulpe < 100 V /
Voltage Ulpe > 264 weergegeven nadat u op de START-toets hebt gedrukt. Er
klinkt ook een waarschuwingssignaal.
•
Het instrument wisselt automatisch L en N klemmen als N/L2 en L/L1 meetkabels
(Universele testkabel) omgekeerd worden aangesloten of als de klemmen op het
geteste contactdoos zijn omgekeerd of als de Plug Commander is omgedraaid!
•
Hoewel bij de methode interne testspanning wordt gebruikt, moet de fasespanning
aanwezig zijn tussen de meetkabels L/L1 en PE/L3. Vanwege de veiligheid van
het instrument kunnen de fasegeleider en de nulgeleider bij het geteste
stopcontact namelijk omgekeerd zijn. Ook de potentiële kortsluitstroom wordt
berekend op basis van de spanning.
•
Aardweerstand interne generator wordt gebruikt om de meting uit te voeren
(veiligheid wisselstroom testspanning).
•
Als het testresultaat buiten het meetbereik valt, wordt het bericht >2 k
weergegeven!
Ipsc (Isc weergegeven op display) =
⋅
= Un
1,06 / RLOOP N-PE
Un ....... 115 V (100 V
230 V (160 V
÷
- 65 -
Handleiding EuroTest
≤
Uinp < 160 V)
≤
≤
Uinp
264 V)
264 V, als de spanning
Ω
Utrecht
Ref 001
