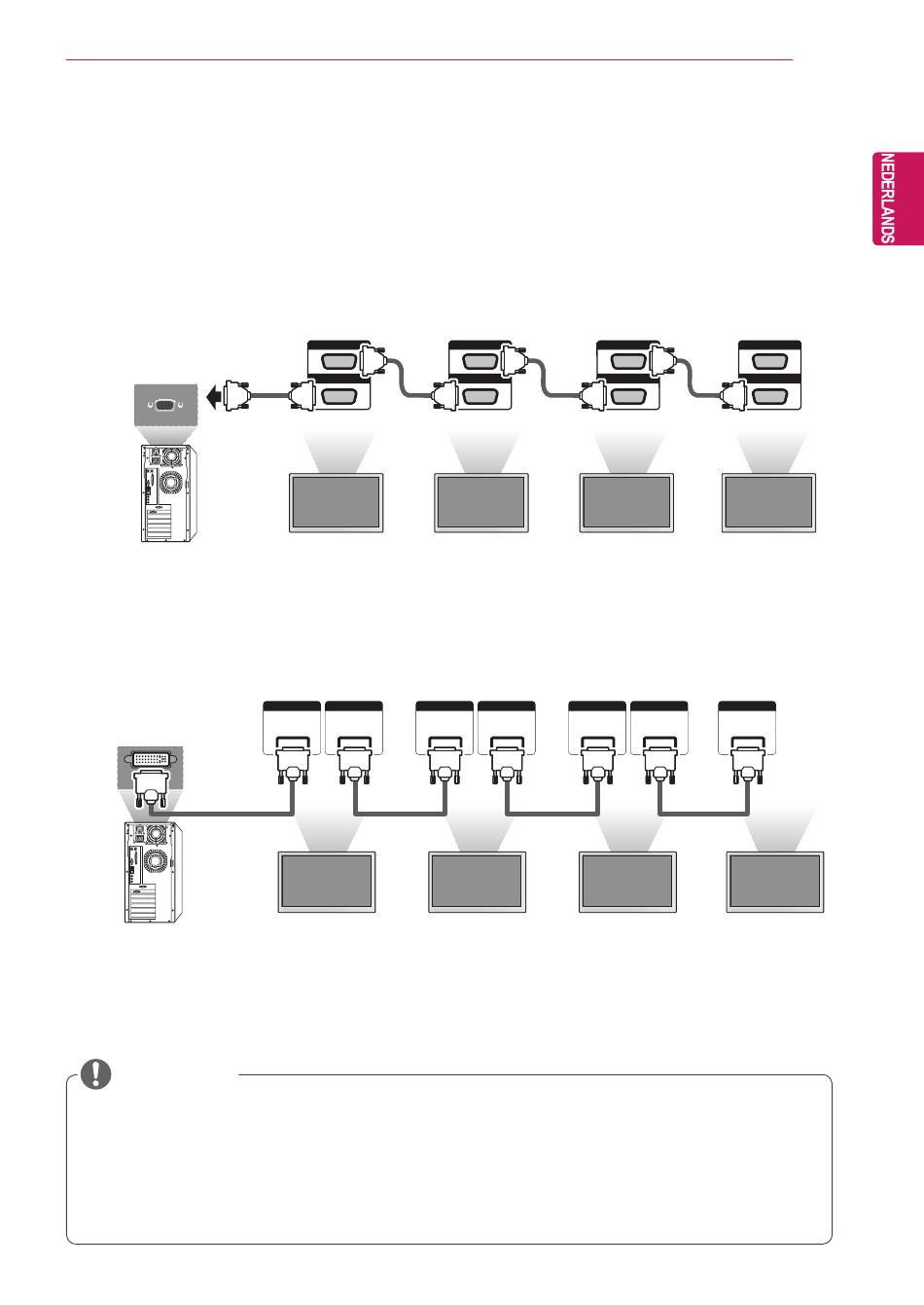

Monitoren in serie koppelen
Met deze functie kunt u het RGB-videosignaal met andere monitoren delen zonder aparte signaalsplitter.
• Als u verschillende producten in serie wilt koppelen, dient u de kabel (15-pins D-Sub-kabel) met de RGB
OUT-connector van product 1 en de RGB IN-connector het andere product te verbinden
RGB-kabel
15-pins D-Sub-kabel
(max. 3 m)
DVI-kabel
DVI-kabel
OPMERKING
Het aantal monitoren dat op één uitgang kan worden aangesloten kan mede afhangen van
y
signaalstatus en vermogensverlies via de kabel. Als de signaalstatus goed is en er vindt geen
vermogensverlies via de kabel plaats, dan kunt u tot 9 monitoren aansluiten. Als u meer monitoren
wilt aansluiten, raden wij aan een verdeler te gebruiken.
Los laten hangen van kabels bij seriekoppeling wordt afgeraden.
y
DVI OUT werkt niet wanneer deze wordt verbonden met een product van een derde partij.
y
RGB/AV
/COMPONENT OUT
RGB/AV
RGB/AV
/COMPONENT IN
/COMPONENT OUT
/COMPONENT OUT
RGB/AV
/COMPONENT IN
/COMPONENT IN
Product 1
Product 2
DVI IN
DVI OUT
DVI IN
DVI IN
DVI OUT
DVI IN
Product 1
Product 2
RGB/AV
RGB/AV
/COMPONENT OUT
/COMPONENT OUT
RGB/AV
RGB/AV
RGB/AV
RGB/AV
/COMPONENT IN
/COMPONENT IN
/COMPONENT OUT
RGB/AV
RGB/AV
/COMPONENT IN
Product 3
DVI OUT
DVI IN
DVI OUT
DVI IN
Product 3
55
AANSLUITEN
RGB/AV
/COMPONENT OUT
RGB/AV
RGB/AV
/COMPONENT IN
/COMPONENT OUT
RGB/AV
/COMPONENT IN
Product 4
DVI OUT
DVI IN
DVI OUT
DVI IN
Product 4
