Reparatieprocedures
De tandwielkast van de motor van de zwenkklep verwijderen
2(A)MXM40~68+3(A)MXM+4MXM+5MXM+ATXM20R+CTXM15R
+CVXM20A+CTXA15A+CTXA15B
R32 Multi Split
ESIE21-04D – 2023.02
INFORMATIE
Om de motor te vervangen, MOET de volledige tandwielkast worden vervangen. Dit
omvat de motor van de secundaire zwenkklep, motor van het zwenkrooster,
tandwielen en kabelboom van de motor van de hoofd- en secundaire zwenkklep en
motor van het zwenkrooster.
Vereiste: Stop de unit via de gebruikersinterface.
Vereiste: Zet de betreffende stroomonderbreker UIT.
Vereiste: Zie "4.18 Plaatwerk" [
1 Verwijder de schakelkast, zie "4.18 Plaatwerk" [
2 Verwijder de hoofdzwenkklep van de binnenunit (door deze eruit te klikken).
3 Verwijder de secundaire zwenkklep van de binnenunit (door deze eruit te
klikken).
4 Verwijder de ventilatorbescherming aan de rechterzijde van de binnenunit
(door deze eruit te klikken).

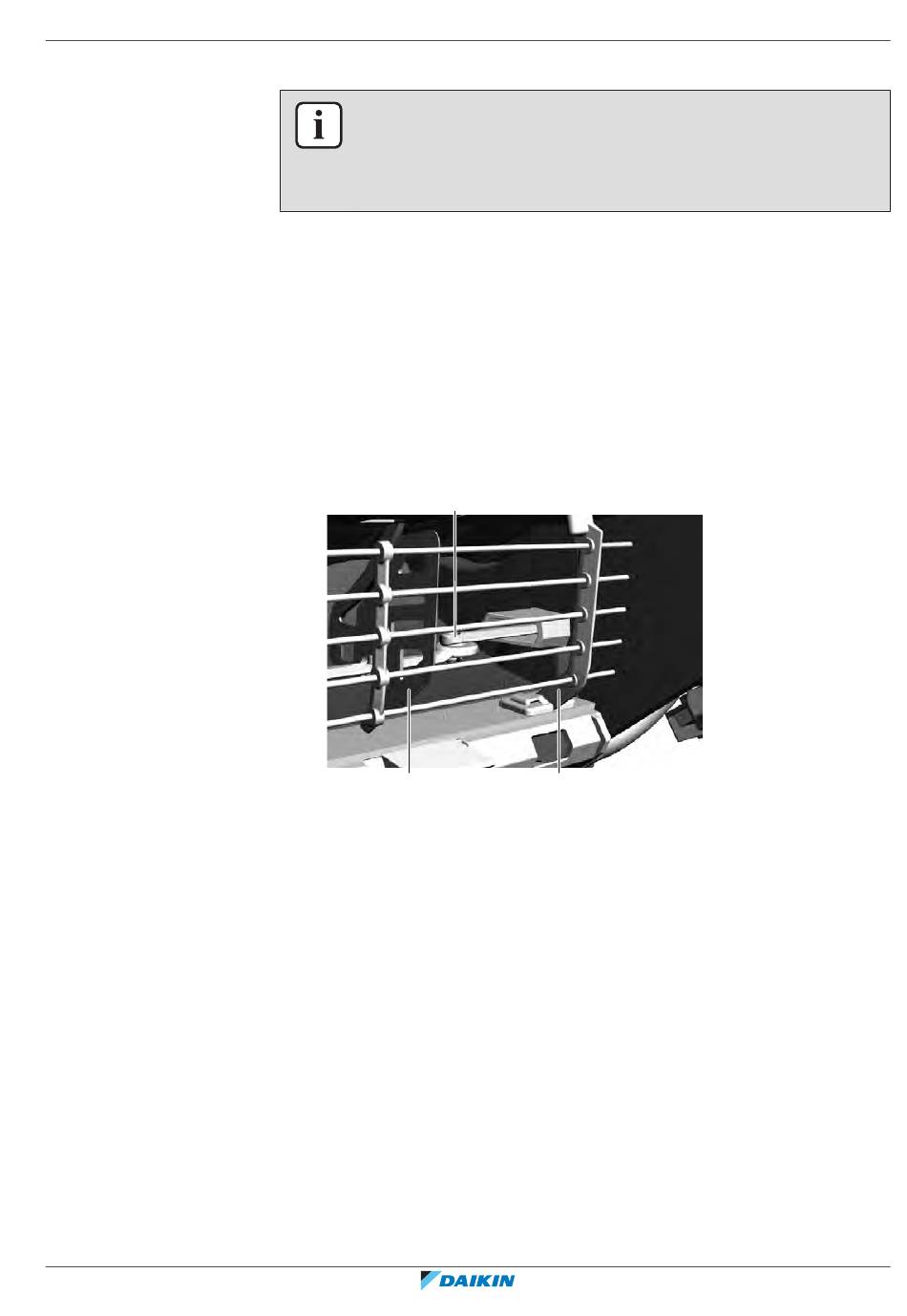

b
c
a Ventilatorbescherming
b Stang motor zwenkrooster
c Zwenkrooster
5 Verwijder
de
"Reparatieprocedures" [
6 Plaats een kleine afvoerbak (of container) onder de aftapslang.
7 Verwijder de schroef van de bevestigingssteun en trek de aftapslang omlaag
om deze van de binnenunit te verwijderen.
8 Verwijder de 3 schroeven van de tandwielkast van de motor van de
zwenkklep. Verwijder het geheel nog NIET uit de binnenunit.
4
194] om de vereiste panelen te verwijderen.
4
a
motor
van
de
4
240].
4
Onderdelen
|
194].
hoofdzwenkklep,
Servicehandleiding
zie
247
