9.3
Steunbochtstuk monteren
250 mm
1
Draagrail
2
Steunbocht
3
Verbrandingsgasafvoer-
buis
1.
Controleer of de steunrail lang genoeg is. Er zijn ook
steunrails met een lengte van 500 mm.
2.
Plaats het steunbochtstuk (2) met de steunrail (1) zoda-
nig dat de rookgasbuis in het midden in de schacht ligt.
3.
Richt de opening van het U-profiel van de steunrail om
stabiliteitsredenen naar onderen.
4.
Monteer de rookgasleiding op een steunbuis (optio-
neel). (→ Pagina 20)
9.4

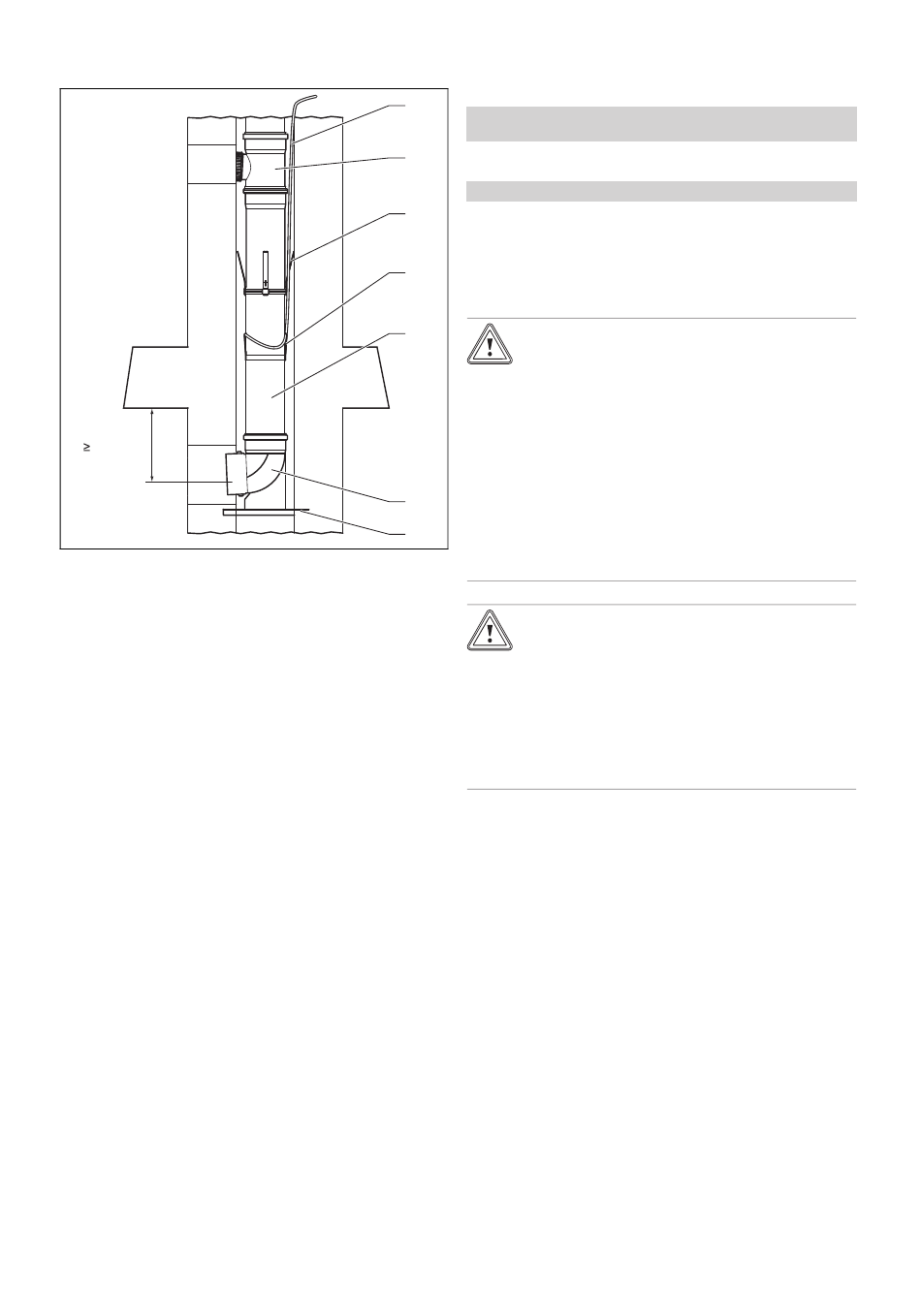

Rookgasbuizen in de schacht plaatsen
1.
Monteer aan het onderste einde van de eerste rookgas-
buis (3) de montagehulp (4), zie hoofdst. Steunbocht
monteren (→ Pagina 19).
–
De mofzijde van de rookgasbuis moet naar boven
wijzen
2.
Bevestig een kabel met behulp van een karabijnhaak
aan de montagehulp.
–
De montagehulp kan scherpe randen hebben en
kan de kabel doorsnijden.
3.
Laat de eerste rookgasafvoerbuis (3) met behulp van
de kabel (7) zakken tot u de volgende rookgasbuis (6)
kunt plaatsen.
4.
Schuif afstandshouders (5) op de rookgasbuizen.
–
Afstand tussen de afstandshouders: ≤ 4 m
5.
Steek de volgende rookgasbuis tot aan de aanslag in
de mof van de eerste rookgasbuis.
6.
Steek zo vaak een bijkomend buis erop tot u de onder-
ste buis in het steunbochtstuk kunt steken.
7.
Maak de kabel van de montagehulp los. U kunt hiervoor
door de schachtopening grijpen.
0020232240_01 Montagehandleiding
7
6
5
4
3
2
1
4
Montagehulp
5
Afstandshouder
6
Revisie-element
7
Kabel
Uitlaat in de schacht monteren 9
9.5
Revisie-elementen en bochtstukken
monteren
Voorwaarden: Als de rookgasleiding niet vanuit de schachtmonding ge-
controleerd kan worden:
▶
Monteer op een geschikte plaats een revisie-element.
Voorwaarden: Als bochtstukken in de schacht vereist zijn:
▶
Monteer 15°- of 30°-bochtstukken.
1.
Installeer na elk bochtstuk een revisie-element zo dicht
mogelijk bij het bochtstuk.
9.6
Schachtkap monteren
Opgelet!
Risico voor materiële schade door rook-
gassen of vuilpartikels!
Aangezogen rookgassen of vuilpartikels
kunnen het product beschadigen of storin-
gen veroorzaken. Wanneer de monding van
de gasafvoerleiding voor het autonoom be-
diende product onmiddellijk naast een andere
rookgasinstallatie ligt, kunnen rookgassen of
vuilpartikels worden aangezogen.
▶
Plaats een geschikte kap op de andere
rookgasafvoerinstallatie.
Opgelet!
Risico op materiële schade door warmte-
uitzetting!
Door warmte-uitzetting van de rookgasleiding
van kunststof (PP) kan de monding van de
rookgasleiding tijdelijk tot 20 cm hoger staan!
▶
Zorg ervoor dat de nodige vrije ruimte
boven de monding ter beschikking staat.
