5.
Voer de aansluiting op de vaste leidingen van het
verwarmingscircuit met behulp van trillingsont-
koppelingen (toebehoren of inbegrepen in de le-
veringsomvang van de wanddoorvoer of hydrauli-
sche verbindingsleiding) uit. Deze moeten worden
geïnstalleerd om overdracht van resonantie op de
vaste leidingen tegen te gaan.
AANWIJZING
Als er een bestaande installatie vervangen
wordt, mogen de oude flexibele koppelingen
niet opnieuw gebruikt worden.

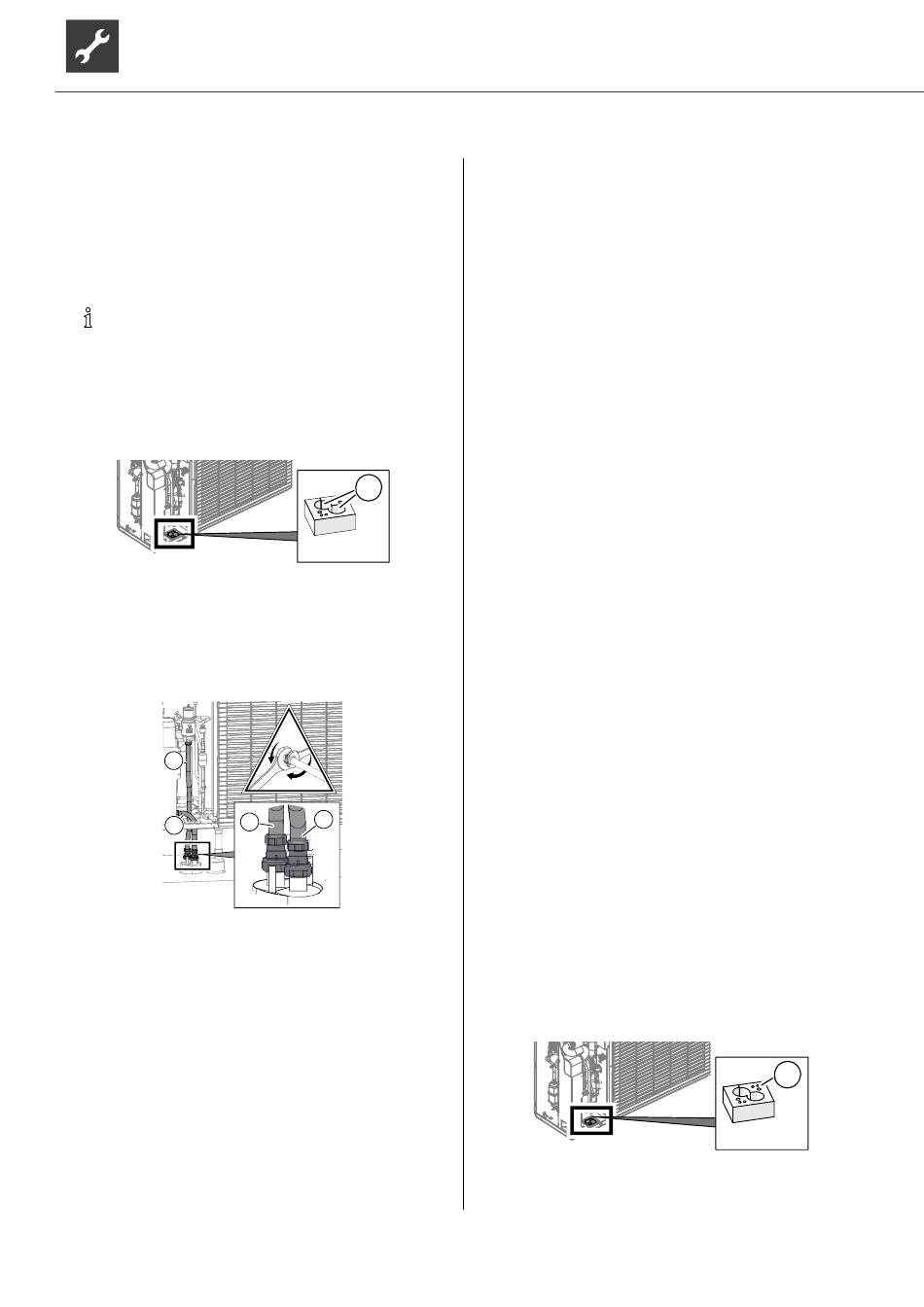

Montagehandleiding trillingsontkoppeling
5.1. Leid de trillingsontkoppelingen door de doorvoer
(③) in afdichtingsplaat.
5.2. Schroef trillingsontkoppelingen vast aan de beide
buizen van de wanddoorvoer of hydraulische ver-
bindingsleiding.
Monteer eerst de aanvoer (④) monteren, dan de
retour (⑤).
Voorbeeld: hydraulische verbindingsleiding
4
5
4 Verwarmingswateruitgang (aanvoer)
5 Verwarmingswateringang (retour)
6.
Als daarna geen verdere aansluitingswerkzaam-
heden worden uitgevoerd, monteer de zijgevel en
het deksel van het apparaat.
6.3 Drukbeveiliging
Voorzie het verwarmingscircuit in overeenstemming
met de lokaal geldende normen en richtlijnen van een
veiligheidsafsluiter en een expansievat.
In het verwarmingscircuit dienen tevens afsluiters, te-
rugslagkleppen en voorzieningen om het circuit te vul-
len en te legen te worden geïnstalleerd.
12
3
5
4
7
Montage elektrisch systeem
7.1
Elektrische aansluitingen tot
stand brengen
LET OP
Vernieling van de compressor door een verkeerd
draaiveld (alleen van toepassing op apparaten met
400V-aansluiting).
► Zorg ervoor dat voor de voeding van de compressor
een rechts draaistroomveld beschikbaar is.
Fundamentele informatie over de elektrische
aansluiting
●
Voor elektrische aansluitingen gelden eventueel
voorschriften van het lokale energiebedrijf
●
De stroomvoorziening van de warmtepomp moet
uitgerust zijn met een zekeringautomaat die op
alle polen is aangesloten en een afstand van ten
minste 3 mm tussen de contacten heeft (conform
IEC 60947-2)
●
Let op de waarde van de uitschakelstroom
( "Technische gegevens / leveringsomvang",
vanaf pagina 17)
●
Neem de voorschriften met betrekking tot elektro-
magnetische compatibiliteit (EMC) in acht
●
Actuele EMC-voorschriften voor huishoudelijke ap-
paraten aanhouden
●
Leg niet-afgeschermde voedingskabels en afge-
schermde leidingen (buskabels) op voldoende af-
stand van elkaar (> 100 mm)
●
Maximale kabellengte: 30m
Toegestaan type buskabel:
3 x 0,5 mm², standaard Ölflex-kabel afgeschermd
Kabels en leidingen naar binnen trekken en
verbindingen tot stand brengen
1.
Open het apparaat als het gesloten is.
"5.7 Openen en sluiten van het apparaat", pagi-
na 10
2.
Leid de voorgemonteerde kabels uit het apparaat
door de kabeldoorvoeren (Ⓚ) in de afdichtplaat.
3.
Sluit het apparaat.
4.
Leg de kabels in beschermende buizen naar de
hydraulische eenheid in het gebouw.
Technische wijzigingen voorbehouden | 83053500oNL | ait-deutschland GmbH
