Bedieningshandleiding
Veiligheidssensor

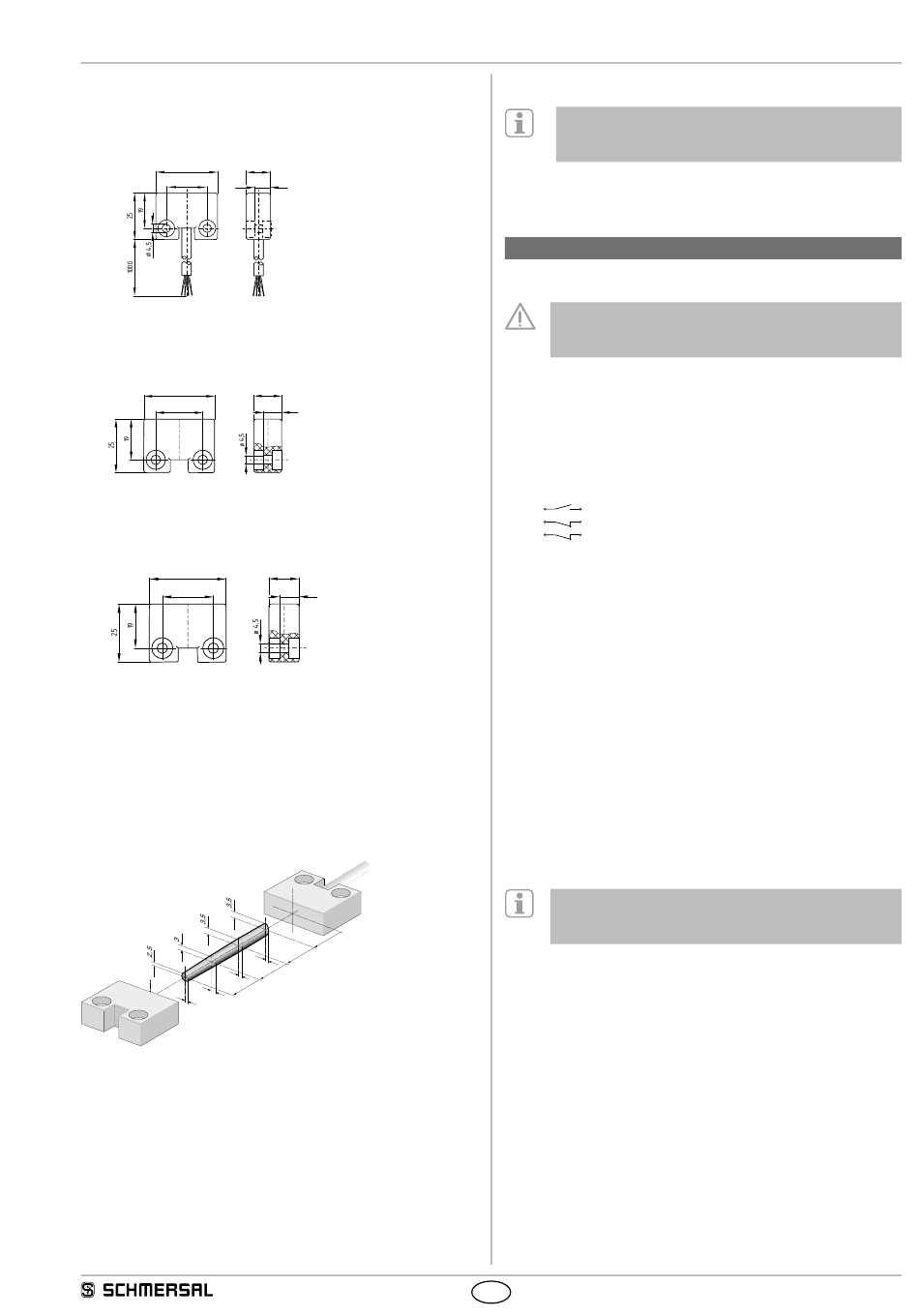

3.2 Afmetingen
Alle maten in mm.
Veiligheidssensor
33
22
Bediensleutel
33
22
Afstandstuk
33
22
3.3 Axiale afwijking
Een horizontale en verticale afwijking tussen de veiligheidssensor en de
bediensleutel wordt getolereerd. De mogelijke afwijking is afhankelijk
van de afstand tussen de actieve vlakken van de sensor en de bediens-
leutel. De veiligheidssensor blijft actief in het tolerantiebereik.
De opgegeven schakelafstanden hebben betrekking op de veiligheids-
sensoren en de bediensleutels als zij tegenover elkaar gemonteerd zijn.
1 , 5
2
2
3
4
BPS 250
Zekere schakelafstand:
Zekere uitschakelafstand:
13
8,7
13
8,7
13
8,7
0
1
2
3
s
= 4 mm
ao
s
= 14 mm
ar
3.4 Afstelling
Aanbevolen afstelling
Veiligheidssensor en bediensleutel op een afstand van
0,5 x s
uitlijnen.
ao
De correcte functie moet altijd via de aangesloten veiligheidsmodule
gecontroleerd worden.
4. Elektrische aansluiting
4.1 Algemene opmerkingen betreffende de elektrische aansluiting
De elektrische aansluiting mag uitsluitend in spanningslo-
ze toestand door gemachtigd en gekwalificeerd personeel
uitgevoerd worden.
Neem de opgegeven aderkleuren in acht voor het aansluiten
van de veiligheidssensoren.
4.2 Contactvarianten
De contactpositie toont de sensor in bediende toestand bij gesloten
veiligheidsdeur.
BNS 250-12Z-2187
GY 13
14 PK
GN 21
22 YE
WH 31
32 BN
Veiligheidscontacten: S21-S22 en S13-S14
Signaalcontact:
S31-S32
De contacten van de veiligheidssensoren moeten op de volgende ma-
nier aan een veiligheidsmodule met antivalente ingangen aangesloten
worden:
Maakcontact:
S13-S14 aan de "NO ingang"
van de veiligheidsmodule
Verbreekcontact:
S21-S22 aan de "NG ingang" van de veiligheids-
module
Op die manier is de codering van de veiligheidssensor veilig gesteld.
Verbreekcontact:
S31-S32 kan uitsluitend voor signaleringsdoelein-
den gebruikt worden.
Apparaten die een hoge in- en uitschakelpuls hebben moeten van een
geschikte schakeling voorzien worden.
Meer informatie voor het kiezen van geschikte veiligheids-
modules vindt u in de Schmersal catalogi of in de online catalo-
gus: www.schmersal.net.
Technisch gezien is het mogelijk meerdere veiligheidssensoren
BNS 250-12Z-2187 aan een veiligheidsmodule AES aan te sluiten.
Voor het aansluiten van meerdere veiligheidssensoren (controleren of
dit toegelaten is!) worden de maakcontacten parallel en de verbreek-
contacten in serie geschakeld. Om tot 4 veiligheidssensoren als NC/NC
of NC/NO uitvoering aan te sluiten, kan de ingangsuitbreidingsmodule
Protect-IE-11 of PROTECT-PE-11 (AN) gebruikt worden.
NL
BNS 250-2187
3
