Tests uitvoeren
9.2 Veiligheidstestkabels aansluiten
WAARSCHUWING
Gevaarlijke spanning
Levensgevaar of ernstig letsel is mogelijk door contact met hoge elektrische spanning in geval
van onjuiste bediening.
• Raak de veiligheidstestkabels niet aan bij de blootliggende meetpennen c.q. aan de
blootliggende contacten van de als optie verkrijgbare krokodillenklemmen, maar bij de
handgrepen.
• Let erop dat tijdens de isolatieweerstandmeting gevaarlijke testspanningen op het apparaat
kunnen zijn aangesloten. Deze kunnen bij de veiligheidstestkabels die contact maken ook in
het meetstroomcircuit aanwezig zijn.
• Steek de veiligheidstestkabels in de dienovereenkomstig aangegeven meetaansluitingen op
het apparaat en controleer of ze goed vastzitten.
• Gebruik alleen goedgekeurde veiligheidstestkabels.
• Monteer de opsteekdoppen op de contactpunten van de veiligheidstestkabels
(stroomcircuits van de overspanningscategorie CAT III of IV).
• Verwijder bij het loskoppelen van het meetstroomcircuit altijd eerst de spanningvoerende
veiligheidstestkabel (fase) en dan de nulveiligheidstestkabel van de meetplaats.
Procedure
Sluit de veiligheidstestkabels overeenkomstig de desbetreffende afzonderlijke test aan op de
volgende bussen:
1

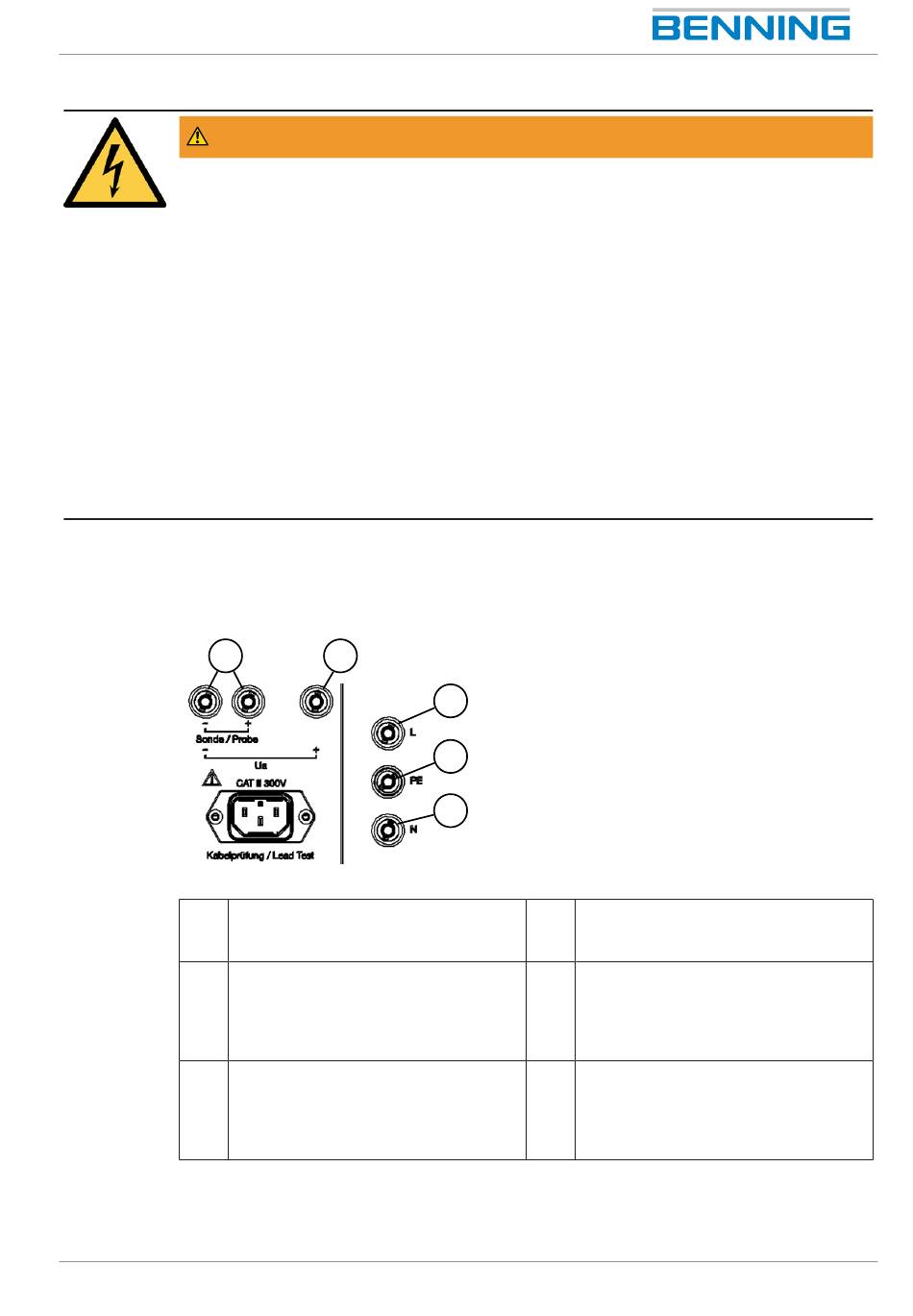

Afbeelding 11: Aanzicht van de bussen op het apparaat
1 Zwarte meetbussen voor de testsonde
3 De zwarte bus "L" is verbonden met de
"L" van het teststopcontact (de
verbinding is ontkoppeld wanneer de
netspanning op het teststopcontact is
aangesloten).
5 De blauwe bus "N" is verbonden met
de "N" van het teststopcontact (de
verbinding is ontkoppeld wanneer de
netspanning op het teststopcontact is
aangesloten).
Zorg ervoor dat alle klemmen en stekkerverbindingen perfect contact met alle aanraakbare en
geleidende onderdelen van het testobject maken.
5284 / 08/2023 nl
2
3
4
5
BENNING ST 755+ / ST 760+
2 Rode meetbus voor de
veiligheidstestkabel met meetpen voor
het meten van de spanning
4 Geelgroene bus "PE" voor de
testmeetkabel met meetpen stroom- en
isolatieweerstandsmetingen
77
