7. Beschrijving van de bedieningselementen en symbolen in de display
Bijzonder aan deze display is de communicatie op basis van laagspanningsgolven (12 volt) tussen de elektronische kaart en de display. De
communicatie verloopt daarbij via een tweepolige kabel (vb. kabels van de luidsprekers van een stereo-installatie). Nieuw is dat de display
kan worden gemonteerd in een standaard optioneel frame voor contactdozen 503.
7.1. Display in "BASE"-modus
.
Toets "1"
: toegangstoets "Instellen omgevingstemperatuur" en afstelling
Toets "2"
: toegangstoets "Instellen omgevingstemperatuur" en afstelling
Toets "OK": de toets kort indrukken om te bevestigen en terug te gaan naar het hoofdscherm; druk de toets 3 seconden lang in om de
kachel op te starten en te doven
In de "Base"-modus biedt dit scherm toegang tot volgende functionaliteiten:
- opstarten en doven van de kachel
- programmering van de omgevingstemperatuur en selectie van het type van sonde (sonde reeds inbegrepen en aangesloten op de kaart
of in de display geïntegreerde sonde).
- programmering van het vermogen (1, 2, 3, 4, 5)
7.1.1 Aanmaken en doven van de kachel
Alvorens de kachel op te starten moet volgende procedure worden doorlopen:
1.
De stroomkabel in het stopcontact steken.
2.
De schakelaar achteraan de kachel in de stand 1 plaatsen.
3.
Controleren dat de kachel is aangesloten op de schouw.
4.
Het reservoir vullen met pellets met een doorsnede van 6 mm.
5.
Het wormwiel laden zoals beschreven in hoofdstuk ...
6.
Toets "OK" 3 seconden lang ingedrukt houden.
Vervolgens start de kachel de ontstekingsfase op.
De display geeft daarbij volgende informatie:
• ONTSTEKING
- variabele wachttijd afhankelijk van de fabrieksinstellingen
• WACHTEN OP VLAM
- variabele wachttijd afhankelijk van de fabrieksinstellingen
• VLAM AANWEZIG
- variabele wachttijd afhankelijk van de fabrieksinstellingen
• BRANDEN
- variabele wachttijd afhankelijk van de fabrieksinstellingen
7.1.2 Programmering van de omgevingstemperatuur
De werking van de kachel met geactiveerde omgevingsthermostaat wordt opgesplitst in 3 werkwijzen:
- Met omgevingssonde inbegrepen (niet beschikbaar voor inbouwhaarden), achteraan de kachel;
- Met omgevingssonde geïntegreerd in de display;
- Met externe thermostaat (niet inbegrepen).
WERKING MET OMGEVINGSSONDE INBEGREPEN (AANBEVOLEN EN VOORAF INGESTELD)
Bij gebruik van de bijgeleverde omgevingssonde verschijnt de omgevingstemperatuur in de display. Om de gewenste temperatuur in
te stellen (wijzigen van de Set omgevingstemperatuur) drukt u toets "1" in om toegang te verkrijgen tot het desbetreffende menu en
stelt u met de toetsen "1" en "2" de gewenste waarde in.
Gebruiks- en onderhoudshandleiding voor het AIR-model

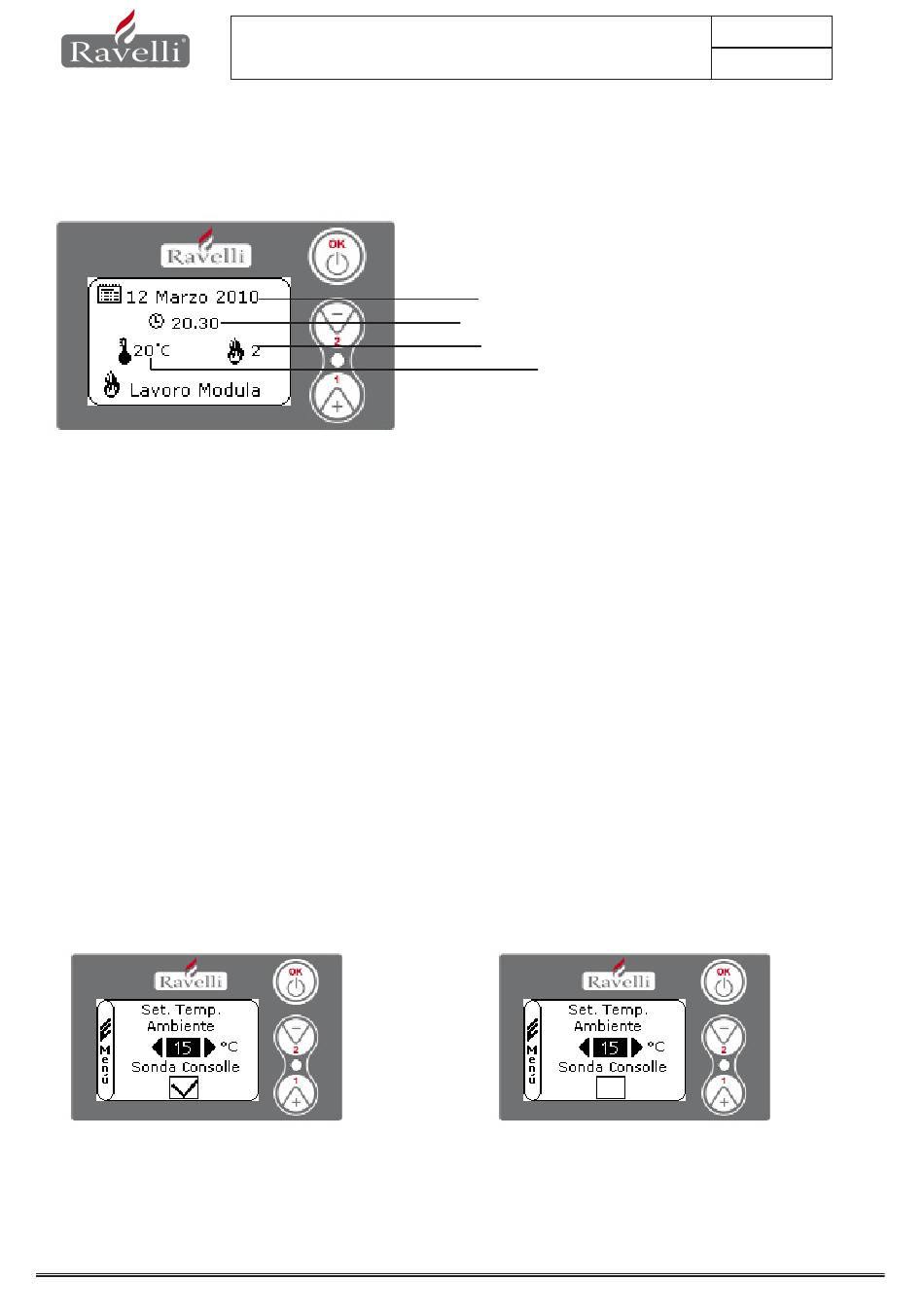

Afb. 1
Kalender
Klok
Vermogen
Omgevingstemperatuur
Staat kachel
10/11/10
Pag.13
Afb. 2
