8.1

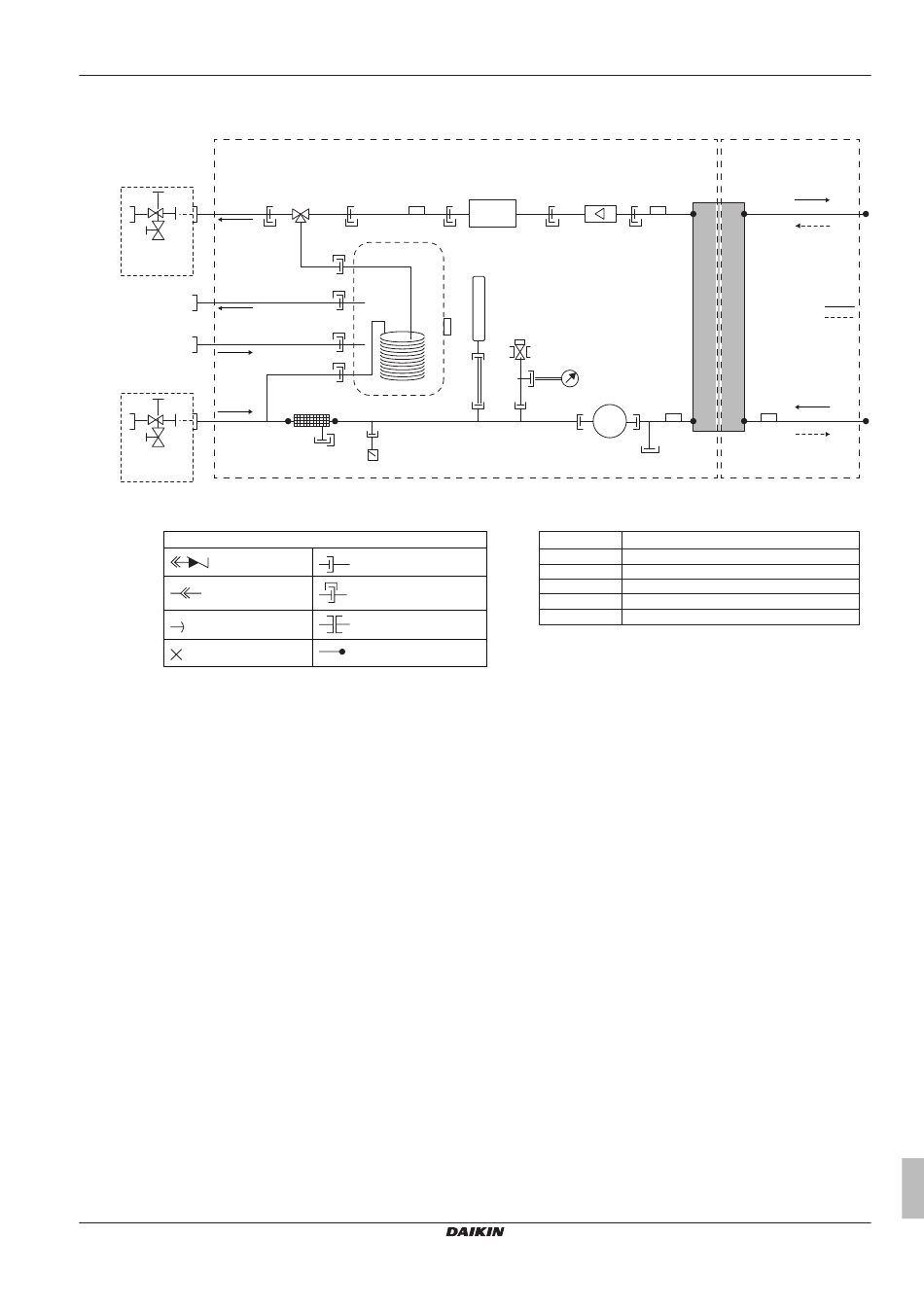

Schema van de leidingen: Binnenunit
Waterzijde
Water ruimteverwarming/
-koeling UIT
Ter plaatse geplaatst
Afsluiter
met aftap/
vulklep
Warm tapwater:
warm tapwater uit
Warm tapwater:
koud water in
Ter plaatse geplaatst
Water ruimteverwarming/
-koeling IN
LEGENDA
Terugslagklep
Getrompte aansluiting
Verwrongen buis
Afgeknepen buis
EHVH/X04~16S18CB + EHVH/X08~16S26CB
Daikin Altherma - Lage-temperatuur-Split
4P384971-1D – 2017.04
3-wegs-
Back-upverwarming
R2T
klep
Warmtapwatertank
R5T
Warmtewisselaar
Filter
Ontluchting
Schroefaansluiting
Snelkoppeling
Flensaansluiting
Hardgesoldeerde aansluiting
8 Technische gegevens
Flowsensor
R1T
Expansievat
Veiligheids-
klep
Manometer
Pomp
R4T
Afvoerdop
Thermistor
Beschrijving
R5T
Tankthermistor
R4T
Inlaatwaterthermistor
R3T
Thermistor koelmiddel vloeistofzijde
R2T
Thermistor aanvoerwater back-upverwarming
R1T
Thermistor aanvoerwater warmtewisselaar
Koelmiddelzijde
Uitlaat koelmiddel
Inlaat koelmiddel
Platenwarmte-
wisselaar
Verdamper
Condensor
Inlaat koelmiddel
R3T
Uitlaat koelmiddel
3D089825
Installatiehandleiding
23
