4.4.2
De hercirculatieleiding aansluiten
Voorwaarde: Alleen nodig als u hercirculatie in uw systeem moet
hebben.

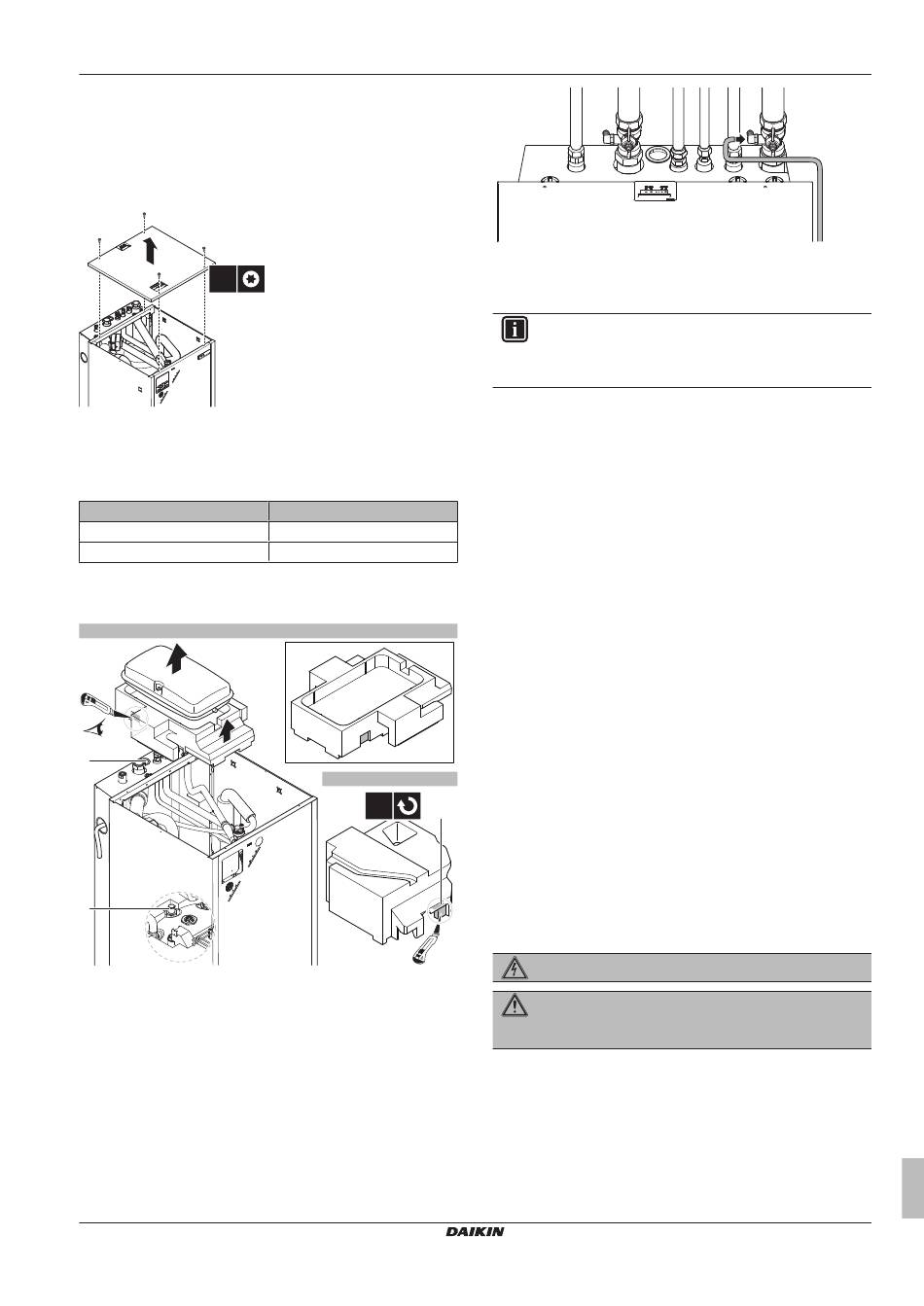

1 Schroef de 4 schroeven los die het bovenpaneel bevestigen en
verwijder ze.
2 Verwijder het bovenpaneel van de unit.
4×
3 In geval van een unit met een tankcapaciteit van 180 l,
verwijdert u het expansievat.
4 Verwijder de bovenisolatie.
5 Snij onderdeel (c) uit de bovenisolatie.
Tankcapaciteit
180 l
260 l
6 Sluit de hercirculatieleiding aan op de hercirculatieaansluiting
(b) en breng de leiding doorheen het gat in de achterzijde van
de unit (a).
A
a
b
a
Gat om leiding doorheen te brengen
b
Hercirculatieaansluiting
c
Uitsnijlocatie
7 Plaats de bovenisolatie, het expansievat (in geval van een unit
met een tankcapaciteit van 180 l) en de kast en maak ze vast.
4.4.3
Het watercircuit vullen
1 Sluit de watertoevoerslang aan op de vulkraan.
EHVH/X04~16S18CB + EHVH/X08~16S26CB
Daikin Altherma - Lage-temperatuur-Split
4P384971-1C – 2016.02
Uitsnijpositie
Links OF rechts
Achterkant
180 l
A
260 l
180°
2 Open de vulkraan.
3 Zorg ervoor dat het automatisch ontluchtingsventiel open staat
(minstens 2 draaien).
INFORMATIE
Om het ontluchtingsventiel te situeren, zie "Onderdelen:
Binnenunit" in de uitgebreide handleiding voor de
installateur.
4 Vul met watercircuit tot de manometer een druk aangeeft van
±2,0 bar.
5 Ontlucht het watercircuit zoveel als mogelijk.
6 Sluit de vulkraan.
7 Koppel de watertoevoerslang los van de vulkraan.
4.4.4
De tank voor warm tapwater vullen
1 Open om beurt elke warmwaterkraan om de leidingen van het
systeem te ontluchten.
2 Open de toevoerkraan van het koud water.
3 Sluit alle waterkranen nadat alle lucht uit de leidingen is
verwijderd.
4 Controleer op waterlekkages.
5 Bedien
handmatig
overdrukveiligheidsklep om zeker te zijn dat het water
ongehinderd doorheen de afvoerleiding kan vloeien.
4.4.5
De waterleidingen isoleren
De leidingen van het volledige watercircuit MOETEN worden
geïsoleerd om geen condensatie te hebben tijdens het koelen en om
ervoor te zorgen dat de verwarmings- en koelcapaciteit niet
vermindert.
c
Als de temperatuur hoger is dan 30°C en de vochtigheid meer
dan 80% bedraagt, moet het isolatiemateriaal minstens 20 mm dik
zijn om condensatie aan de oppervlakte van de isolatie te
voorkomen.
4.5
De elektrische bedrading
aansluiten
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
WAARSCHUWING
Gebruik
ALTIJD
stroomtoevoerkabel.
4.5.1
Over het voldoen aan de normen inzake
elektriciteit
Zie
"4.5.4 De voeding van de back-upverwarming aansluiten" op
pagina 9.
4 Installatie
de
ter
plaatse
geplaatste
een
meeraderige
kabel
Installatiehandleiding
als
7
