Rachio 3 Smart Sprinkler Controller Handleiding

Wat zit er in de doos

Magnetische voorplaat

Smart Sprinkler Controller

3 schroeven met pluggen

Stroomadapter

Wat heb je nodig

Wifi-toegang (2.4 of 5 GHz)

Smartphone of tablet

Kruiskopschroevendraaier

Hamer (gipsplaatinstallaties)

Boormachine en boor (gipsplaatinstallaties)

De Rachio 3 Sprinkler Controller is ontworpen voor installatie binnenshuis. Als buiteninstallatie vereist is, heb je onze weerbestendige behuizing nodig.
Meer informatie op rachio.com/outdoors.

Hulp nodig?

Bekijk ons Helpcentrum
support.rachio.com

Bel ons.
1 (833) 722 4463

Weet je niet zeker wat je met je oude controller moet doen? We recyclen hem gratis! Ga naar rachio.com/recycle.

Stap 1. Weg met het oude!

Test je oude systeem om te controleren of alles goed werkt. Maak een foto van de bedrading in je bestaande controller ter referentie tijdens de installatie. Verwijder je oude controller van de muur.

Test sprinklers

Fotografeer bedrading

Verwijder controller

Stap 2. Markeer schroeflocaties

Gebruik de montagesjabloon aan het einde van deze handleiding om te markeren waar je je Rachio 3 wilt installeren.

Voor installatie op gipsplaat:
Boor gaten op de gemarkeerde locaties voor de pluggen. Gebruik een boor van 3/16 inch om door de gipsplaat te boren en tik vervolgens met een hamer voorzichtig elke plug op zijn plaats.

Stap 3. Plaats de nieuwe!

Verwijder de magnetische voorplaat van de Rachio 3. Monteer je nieuwe controller door deze met de meegeleverde schroeven aan de muur te schroeven.

Montagesjabloon

Zorg ervoor dat de onderste gaten waterpas zijn en gebruik een potlood om het midden van elk gat te markeren.

Zorg ervoor dat je draden voldoende speling hebben om het boorpictogram hierboven te bereiken!

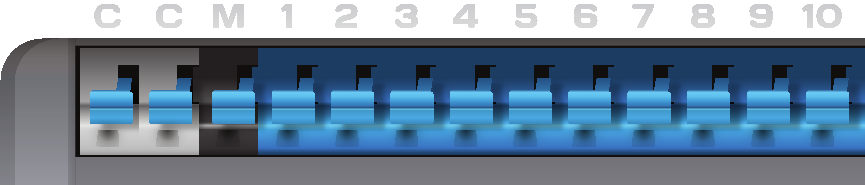

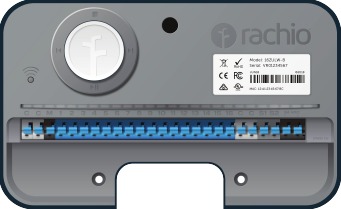

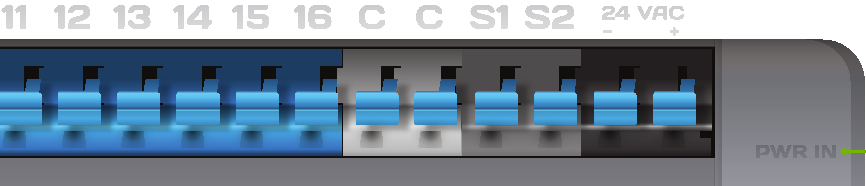

Stap 4. Sluit je draden aan

Raadpleeg de foto van je vorige bedrading en steek de draden in de juiste aansluitingen. Kom je er niet uit? Ga naar rachio.com/wiring voor tips over geavanceerde bedrading.

Algemene draden

Algemene draden zijn vaak gelabeld met "C" of "Com". Je kunt ze in een van de witte "C"-aansluitingen steken.

Zonedraden

Zonedraden corresponderen met de zones van je landschap. Steek ze in de blauwe, genummerde aansluitingen.

Hoofdklep

Niet alle systemen hebben een hoofdklep. Hoofdklepdraden zijn vaak gelabeld met "M", "MV" of "Pomp". Als je een hoofdklep hebt, sluit deze dan aan op de donkergrijze "M"-aansluiting.

Sensordraden (optioneel)

Je kunt maximaal twee regen- of flowsensoren aansluiten op je controller met behulp van de "S1"-, "S2"- en 24VAC-sensorvoedingsaansluitingen. Ga voor meer informatie naar rachio.com/sensors.

Steek de stroomconnector omhoog in de stroomaansluiting aan de rechteronderkant van de bedradingsruimte. Steek vervolgens de stroomadapter in het stopcontact.

Stap 5. Maak een account aan

Zoek de Rachio-app in de Apple App Store, op Google Play of ga naar rachio.com/download.

Zodra de app is geïnstalleerd, maak je je account aan.

Stap 6. Verbinden met wifi

Open de Rachio-app en selecteer "Add Controller" (Controller toevoegen). De app begeleidt je door dit proces.

Zodra je controller online is, pulseert de lichtbalk blauw. Je kunt nu de magnetische voorplaat terugplaatsen.

Stap 7. Voltooi de installatie in de app

Nu de controller online is, gebruik je de Rachio-app om je zones aan te passen en een schema te maken.

Gefeliciteerd, het is je gelukt!

Wil je meer weten over wat je kunt doen met je nieuwe Rachio 3?

Beheer je systeem op afstand.

Integreer je smart home.

Optimaliseer je besproeiingen.

Ga naar rachio.com/more.

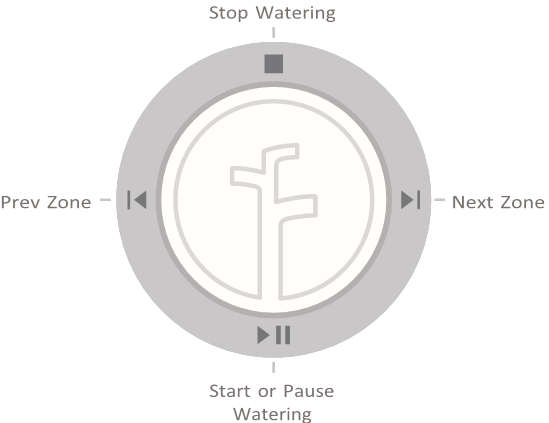

Handmatige bediening

Zones kunnen indien nodig rechtstreeks vanaf de controller worden uitgevoerd. Gebruik de knoppen vooruit en achteruit om een zone op de lichtbalk te selecteren en selecteer vervolgens afspelen.

Referenties

• Hoe installeer ik een Rachio Controller buitenshuis? Weerbestendige buitenbehuizing
• Rachio-ondersteuning
• Je controller recyclen
• Je controller bedraden - Basis- en geavanceerde bedrading
• Hoe installeer ik een bekabelde sensor of bekabelde flowmeter met Rachio 3?
• Waar kan ik de app downloaden?
