DRIVEN DR3200BT Handleiding

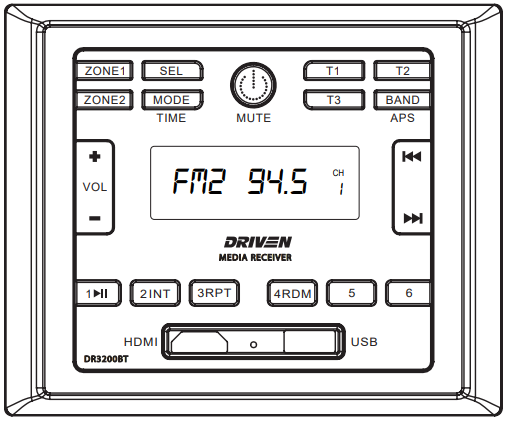

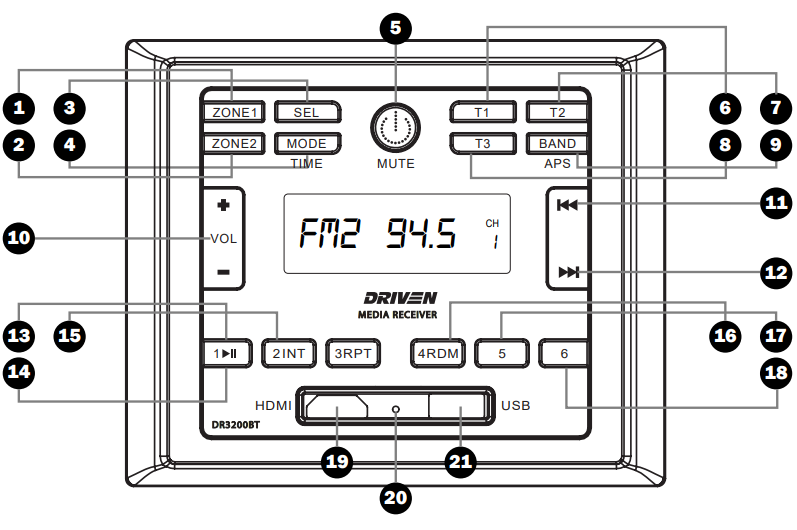

Diagram voorpaneel

1. Zone 1
   Luidsprekers aan/uit
2. Zone 2
   Luidsprekers aan/uit
3. Selecteerbare geluidsinstellingen
   Bass/Treble/Sub/Zone Volume/EQ
4. Mode
   USB/BT/HDMI/RADIO/AV1/AV2 (kort indrukken om tussen bronnen te schakelen)
5. Aan/uit — Dempen
   Kort indrukken om in te schakelen. Lang indrukken om uit te schakelen. (Kort indrukken terwijl ingeschakeld om te dempen)
6. T1
   Interieur luidspreker LED (T1 uitgangsschakelaar, aan/uitzetten)
7. T2
   Exterieur luidspreker LED (T2 uitgangsschakelaar, aan/uitzetten)
8. T3
   Optionele functie (T3 uitgangsschakelaar, aan/uitzetten)
9. Band/Tuner selectie
   APS, FM1, FM2, FM3, AM1, AM2
10. Volume
    VOL+ / VOL-
11. Track selectie / Radiozender zoeken
    Vorige
12. Track selectie / Radiozender zoeken
    Volgende
13. Afspelen pauzeren / P1
    Radiomodus: kort indrukken om zender P1 te selecteren, lang indrukken om zender op te slaan in P1. (USB-modus: afspelen/pauzeren)
14. INT / P2
    Radiomodus: kort indrukken om zender P2 te selecteren, lang indrukken om zender op te slaan in P2. (USB-modus: nummer bladeren)
15. RPT / P3
    Radiomodus: kort indrukken om zender P3 te selecteren, lang indrukken om zender op te slaan in P3. (USB-modus: afspeellijst herhalen)
16. RDM / P4
    Radiomodus: kort indrukken om zender P4 te selecteren, lang indrukken om zender op te slaan in P4. (USB-modus: afspeellijst willekeurig)
17. P5
    Radiomodus: kort indrukken om zender P5 te selecteren, lang indrukken om zender op te slaan in P5.
18. P6
    Radiomodus: kort indrukken om zender P6 te selecteren, lang indrukken om zender op te slaan in P6.
19. HDMI
    Ingang
20. Reset
    Indrukken om de unit te resetten
21. USB
    Ingang

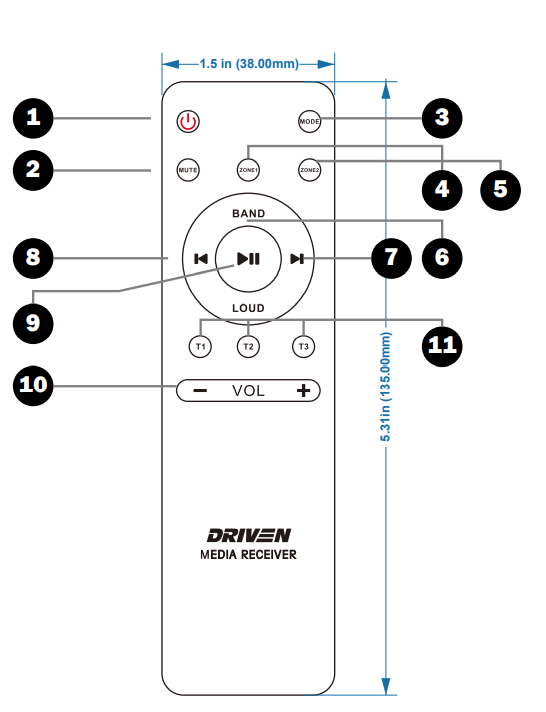

Diagram afstandsbediening

Let op: DR3200REM optionele afstandsbediening beschikbaar, apart verkocht.

Knoppen afstandsbediening

1. Aan/uit
2. Dempen
3. Mode
4. Zone 1
5. Zone 2
6. Band
7. Vooruit
8. Vorige
9. Afspelen/pauzeren
10. Volume
11. Trigger functies

Installatie

Locatie

• Kies een montageplaats uit de buurt van vochtige plekken, waterbronnen, brandende producten of apparatuur die warmte kan uitstralen.
• Selecteer een gebied op de muur of in de kast, dat vrij is van kabels, brandstof- of remleidingen.
• Zorg ervoor dat wanneer de stereo wordt gemonteerd in de uitsparing, de kabels aan de achterkant van de unit niet tegen het koellichaam worden gedrukt.

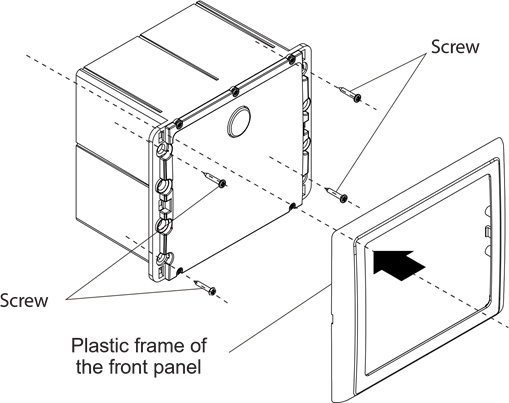

De unit installeren

• Voordat u de unit definitief installeert, sluit u de bedrading tijdelijk aan en controleert u of de unit en het systeem naar behoren functioneren.
• Bevestig de unit aan de muur met behulp van 4 zelftappende schroeven zoals aangegeven in de afbeelding.

1. Verwijder voorzichtig het plastic frame van het voorpaneel van de unit.
2. Zet de unit vast met de 4 meegeleverde #8 platkop zelftappende schroeven.
3. Plaats het plastic frame terug op het voorpaneel van de unit.

Aansluitingen

Bedradingsschema

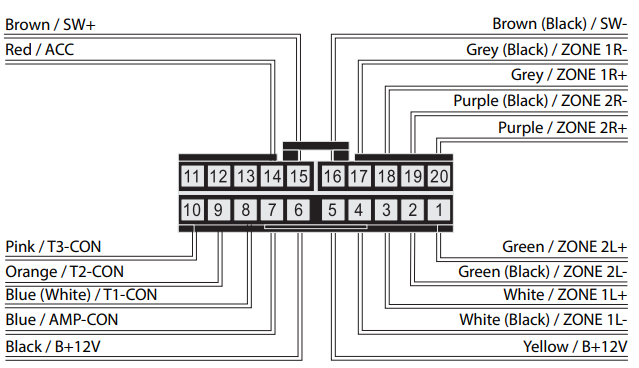

Aansluitingen kabelboom

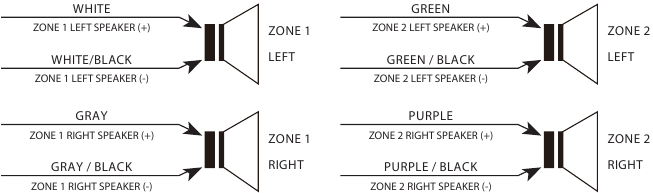

4-Luidspreker (2 zone) bedrading

Let op: Alle luidsprekers moeten worden aangesloten zoals aangegeven. Als één draad is verwijderd of verkeerd is aangesloten, werken niet alle luidsprekers in de betreffende zone zoals bedoeld. Aansluiting met onjuiste luidsprekerpolariteit leidt tot slechte geluidskwaliteit of schade aan de luidspreker.

Bediening

Algemene bediening

1. De unit in- en uitschakelen
   Wanneer de unit is uitgeschakeld, kan deze worden ingeschakeld door op de POWER (AAN/UIT) knop te drukken. Wanneer de unit is ingeschakeld, houdt u de POWER (AAN/UIT) knop ingedrukt om hem uit te schakelen.
2. Een functie modus selecteren
   Druk herhaaldelijk op de MODE knop op het voorpaneel om de bijbehorende modus te selecteren. (FM/AM, AV1, AV2, BLUETOOTH, HDMI)
3. Het volumeniveau aanpassen
   Druk tijdens het afspelen op de VOLUME+ (VOLUME+) of VOLUME- (VOLUME-) knop op het voorpaneel om het volume te verhogen of te verlagen.
4. Het geluid dempen of hervatten
   Druk tijdens het afspelen kort op de POWER (AAN/UIT) knop op het voorpaneel om het geluid te dempen. Herhaal dit om de dempfunctie uit te schakelen.
5. De status van de luidsprekeruitgang controleren en de luidsprekeruitgang selecteren
   Druk kort op de ZONE 1 of ZONE 2 knop op het voorpaneel om de status van de luidsprekeruitgang te controleren.
   Houd de ZONE 1 of ZONE 2 knop op het voorpaneel ingedrukt om de bijbehorende luidsprekeruitgang AAN/UIT te zetten, "Z 1 ON/OFF" (Z 1 AAN/UIT) of "Z 2 ON/OFF" (Z 2 AAN/UIT) wordt op het LCD-scherm weergegeven.
6. De geluidsmodus en het menu instellen
   Houd de SEL knop ingedrukt om BASS (BASS) in te schakelen en druk vervolgens herhaaldelijk op de SEL knop om te selecteren of te rouleren door TRE (treble), EQ OFF (FLAT/AMERICA3/AUSTRALIA/EUROPE), druk op VOLUME+/- om de instellingen te wijzigen. Druk op de SEL knop om uw selectie te bevestigen.
   1. VOL LAST / VOL DEFA
      VOL LAST: De laatste instelling van het volumeniveau wordt automatisch opgeslagen nadat de unit is uitgeschakeld en hersteld nadat de unit is ingeschakeld.
      VOL DEFA: Druk op de SEL knop op het voorbedieningspaneel, het AVOL-teken wordt weergegeven op het LCD-scherm. Gebruik VOLUME +/- om het volumeniveau als een constante waarde in te stellen.
   2. VOL LAST / VOL DEFA
      In de radiomodus kunt u met de DX/LOCAL-selectie de verzwakkerinstellingen wijzigen in de ingangstrap van de radio. Deze selectie helpt overbelasting van de radio te voorkomen wanneer sterke (lokale) zenders worden ontvangen. Selecteer de DX-modus (VERAF) om verre/zwakke radiozenders te ontvangen (de hoogste gevoeligheidsinstellingen zijn ingeschakeld) en selecteer LOCAL voor zeer sterke zenders (die zich in de buurt bevinden).
      OPMERKING: Deze knop is alleen voor FM-ontvangst. In AM-modus is LOC ongeldig.

7. De tijd weergeven en aanpassen
   Houd de MODE knop ingedrukt om de tijd weer te geven.
   Houd de MODE knop ~ 2 seconden ingedrukt totdat de tijd wordt weergegeven, laat los en houd de MODE knop weer ingedrukt totdat het uur begint te knipperen. Gebruik de VOLUME+/- knop om het uur aan te passen. Terwijl de uren knipperen, houdt u de MODE knop ingedrukt totdat de minuten beginnen te knipperen en gebruikt u de VOLUME+/- knop om het uur aan te passen.
8. De unit resetten
   1. Druk op de RESET-knop met een spits voorwerp. De unit wordt teruggezet naar de fabrieksinstellingen.

Radiobediening

1. Radioband selecteren
   Druk herhaaldelijk op de BAND knop om een gewenste radioband in volgorde te selecteren en te rouleren als:
   -->FM1-->FM2-->FM3-->AM1-->AM2
2. Handmatig of automatisch naar een radiozender zoeken
   - Druk in de radiomodus op de knop << / >> om handmatig omhoog/omlaag naar de gewenste radiozenders te zoeken.
   - Houd de knop << / >> ingedrukt om automatisch omhoog/omlaag naar de sterkste zender te zoeken.
3. De huidige zender opslaan of een vooraf ingestelde zender inschakelen
   1. Als u de huidige zender wilt opslaan, houdt u een van de cijferknoppen 1~6 ingedrukt om de huidige zender op de aangewezen voorinstelling op te slaan. U kunt maximaal 30 voorinstellingen opslaan.
   2. Druk op een van de 6 knoppen van 1~6 om de vooraf ingestelde zender in de huidige band te openen.
4. Automatisch de top 6 sterkste zenders zoeken en opslaan In de radiomodus houdt u de BAND knop op het voorpaneel ingedrukt, de unit begint naar de beschikbare zenders te zoeken en controleert de signaalsterkte vanaf de laagste frequentie. De top 6 sterkste zenders worden opgeslagen in de bijbehorende voorgeprogrammeerde band 1~6.

USB-bediening

1. De USB-stick plaatsen of verwijderen
   Om de tracks op de USB-schijf af te spelen, plaatst u de USB-schijf in de USB-poort. De afspeelmodus wordt automatisch gewijzigd in de USB-modus en de USB-indicator wordt weergegeven op het LCD-scherm.
2. Druk op de << of >> knop om het vorige of volgende nummer af te spelen.
3. Snel vooruit of achteruit spoelen
   Houd de << of >> knop ingedrukt om achteruit of snel vooruit te spoelen, laat los om het normale afspelen te hervatten.
4. Het vorige of volgende 10e nummer afspelen.
   Druk op knop 5 of 6 om het vorige of volgende 10e nummer af te spelen.
5. Hoe de 1/PLAY/PAUSE (1/AFSPELEN/PAUZE) knop te gebruiken
   Druk tijdens het afspelen op de 1/PLAY/PAUSE (1/AFSPELEN/PAUZE) knop om het afspelen te pauzeren,
   Druk nogmaals op de 1/PLAY/PAUSE (1/AFSPELEN/PAUZE) knop om te hervatten,
   Houd de 1/PLAY/PAUSE (1/AFSPELEN/PAUZE) knop ingedrukt om het eerste nummer te selecteren om af te spelen.
6. Nummer(s) herhalen
   - Druk tijdens het afspelen kort op de 3/RPT knop om het huidige nummer herhaaldelijk af te spelen. RPT ONE (RPT ÉÉN) wordt weergegeven op het LCD-scherm.
   - Druk tweemaal op de RPT knop om de nummers in het album herhaaldelijk af te spelen. RPT DIR (RPT DIR) wordt weergegeven op het LCD-scherm.
   - Druk driemaal op de RPT knop om alle nummers te herhalen. RPT ALL (RPT ALLE) wordt weergegeven op het LCD-scherm.
   - Druk vier keer op de RPT knop om de RPT-functie te annuleren, RPT OFF (RPT UIT) wordt weergegeven op het LCD-scherm.
7. Nummers willekeurig afspelen
   Druk tijdens het afspelen op de RDM knop om alle nummers willekeurig af te spelen. Druk er nogmaals op om te annuleren.
8. Een nummer zoeken
   Druk op de USB knop, TRK 0/00/000 (afhankelijk van het totale aantal nummers dat is opgeslagen op de USB-schijf) wordt weergegeven op het LCD-scherm en de plaatsmarkering in de 0-positie begint te knipperen.
   Na het invoeren van het gewenste nummer, drukt u op de 1/PLAY/PAUSE (1/AFSPELEN/PAUZE) knop om het te selecteren nummer af te spelen.

Bluetooth-bediening

Koppelen en verbinden

1. Klik op de MODE knop op het voorpaneel van de DR3200BT om naar de Bluetooth-modus te gaan.
2. U zou NOT PAIR (NIET GEKOPPELD) op het LCD-scherm moeten zien. Als u BT LINK (BT-VERBINDING) ziet en het Bluetooth-pictogram is ingeschakeld, betekent dit dat de DR3200BT al is verbonden met een ander apparaat. U kunt dit wissen door de BT knop ~2 seconden ingedrukt te houden totdat NO LINK (GEEN VERBINDING) wordt weergegeven en ga dan verder met de rest van de onderstaande stappen.
3. Ga naar het Bluetooth-menu van uw apparaat.
4. Zorg ervoor dat Bluetooth is ingeschakeld.
5. Selecteer het apparaat met de naam DRIVEN.
6. Als het koppelen en verbinden is gelukt, geeft de mobiel verbonden weer, terwijl DR3200 BT LINK (BT-VERBINDING) en het Bluetooth-pictogram op het LCD-scherm weergeeft.

Let op: DR3200BT ondersteunt NFC-koppeling. Het NFC-detectiegebied bevindt zich aan de rechterkant van de Power (Aan/uit) knop.

Verbinding verbreken en opnieuw verbinden

• De Bluetooth-verbinding van mobiele apparaten heeft doorgaans een open-veld bereik van 10 m (33 ft). DR3200BT "onthoudt" het laatst verbonden apparaat. De unit verbreekt de verbinding met elk apparaat dat buiten bereik raakt, DR3200BT maakt automatisch opnieuw verbinding met uw apparaat zodra het weer binnen bereik is.
• Als u de Bluetooth-verbinding expliciet verbreekt door het bijbehorende menu-item op uw apparaat in te drukken, maakt de DR3200BT niet automatisch opnieuw verbinding.
• Als u Bluetooth uitschakelt vanaf uw apparaat terwijl de unit is verbonden, maakt de DR3200BT niet automatisch opnieuw verbinding wanneer u de Bluetooth-optie van het apparaat inschakelt. Sommige apparaten proberen opnieuw verbinding te maken met het laatst verbonden Bluetooth-apparaat.
• Als u echter Bluetooth op het apparaat uitschakelt na een verbroken verbinding buiten bereik, maakt de DR3200BT automatisch opnieuw verbinding zodra u Bluetooth op het apparaat inschakelt wanneer het zich binnen bereik bevindt.
• Houd er rekening mee dat wanneer de DB3200BT is losgekoppeld, deze kan worden gekoppeld en verbonden door elk ander Bluetooth-apparaat.

Vergeten (of ontkoppelen)

• U kunt DB3200BT expliciet vergeten (of ontkoppelen) in de mobiel. Als u dat doet terwijl u binnen bereik bent verbonden, wordt DB3200BT correct op de hoogte gebracht en is alles geregeld.
• Als u dat doet nadat de verbinding is verbroken buiten bereik, maakt de DB3200BT nog steeds automatisch verbinding met het apparaat. Als dit gebeurt, kunt u de BT knop ~2 seconden ingedrukt houden op de DB3200BT om het geheugen te wissen.

Audio afspelen

• Wanneer audio van mobiel naar DB3200BT wordt gestreamd, wordt BT AUDIO (BT AUDIO) weergegeven op het LCD-scherm.
• U kunt de trucagemodi (afspelen, stoppen, volgende, vorige) bedienen vanaf uw apparaat of DB3200BT.
• Als u geen geluid of een zeer laag volume hoort, controleer dan het volume op uw apparaat en pas vervolgens het volume op de DB3200BT aan tot het niveau van uw keuze.

Specificaties

⠀

⠀

⠀

BEPERKTE GARANTIE

Driven garandeert alle producten die in de VS zijn gekocht bij een geautoriseerde Driven dealer.

Op alle producten wordt gegarandeerd dat ze vrij zijn van defecten in materiaal en vakmanschap bij normaal gebruik en onderhoud gedurende een periode van één (1) jaar. Deze garantie is alleen van toepassing op de oorspronkelijke aankoop.

Driven zal naar eigen goeddunken elke unit repareren of vervangen die defect is bevonden en onder de garantie valt, op voorwaarde dat het defect zich voordoet binnen de garantieperiode van één (1) jaar.

Deze beperkte garantie is niet van toepassing op units die zijn blootgesteld aan verkeerd gebruik, misbruik, nalatigheid of een ongeluk. Naar het oordeel van Driven komen producten die aantonen dat ze zijn gewijzigd, aangepast of onderhouden zonder de TM-autorisatie van Driven niet in aanmerking voor deze garantie.

Neem contact op met uw winkelier of bezoek onze website op www.drivenelectronics.com om garantieservice te verkrijgen.

Ontworpen en ontwikkeld in de VS.
