Hollyland MARS 400S PRO Handleiding
BELANGRIJKSTE KENMERKEN
- 400ft Transmissiebereik tussen TX en RX (LOS)
- 300ft Transmissiebereik tussen TX en APP (LOS)
- Geïntegreerde Cold Shoe voor snelle installatie
- Laagste transmissielatentie 0,08s
- SDI Input & HDMI Input op TX
- SDI Output & HDMI Output op RX
- Ondersteunt DC-voeding, USB Type-C-voeding en batterijvoeding
- 1 Zender ondersteunt 2 ontvangers (1 zender ondersteunt 1 ontvanger en 2 APP's monitoring, of 1 zender ondersteunt tot 4 APP's monitoring zonder ontvanger)
- Ondersteunt Smart Channel Selection
- Ondersteunt APP Firmware Upgrade
- Directe datastream van RX voor live streaming
PAKLIJST
1 TX MET 1 RX-VERPAKKING
Zender x1
Ontvanger x1
Antenne x5
DC-adapter x1
Gebruikershandleiding x1
ENKELE ONTVANGER VERPAKKING
Ontvanger x1
Antenne x3
DC-adapter x1
Gebruikershandleiding x1
TYPISCHE INSTALLATIE

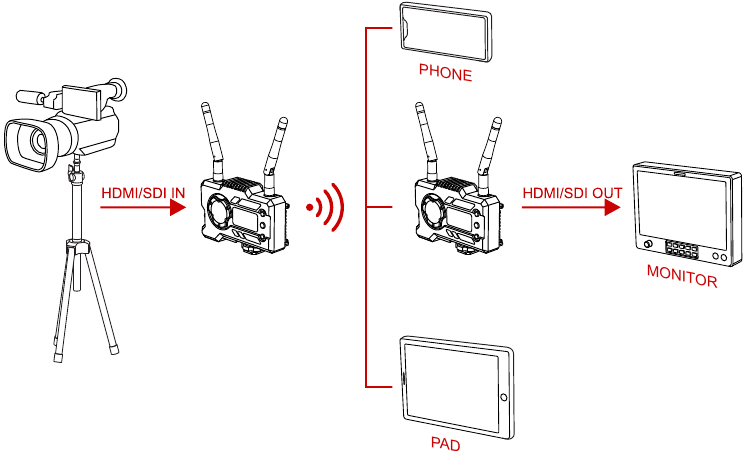

1 TX-1 RX-INSTALLATIE

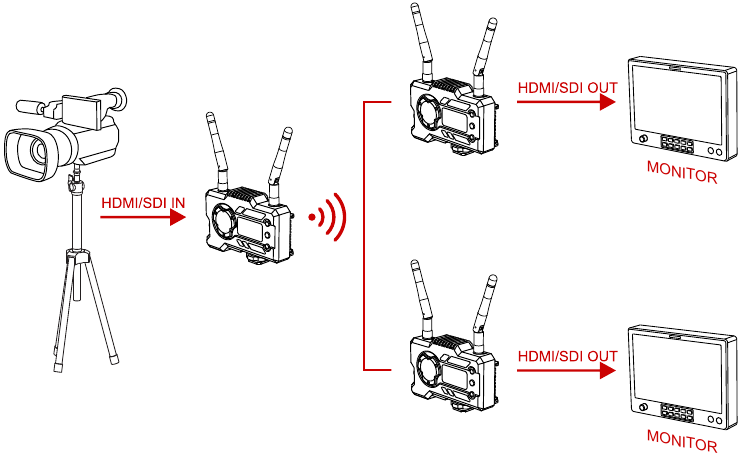

1 TX-2 RX-INSTALLATIE
PRODUCTINTERFACES

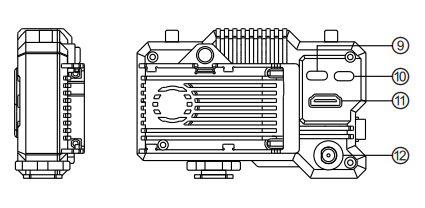

ZENDER
- Antenne-interface
- Ventilatoruitlaat
- SDI-ingang
- OLED-scherm
- OMHOOG
- OK
- OMLAAG
- Cold Shoe
- USB Type-C-interface
- Aan/uit-schakelaar
- HDMI-ingang
- DC-ingang

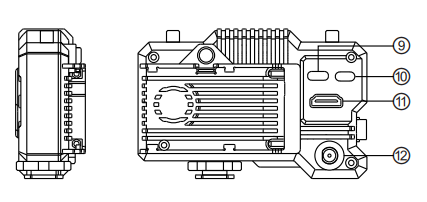

ONTVANGER
- Antenne-interface
- Ventilatoruitlaat
- SDI-uitgang
- OLED-scherm
- OMHOOG
- OK
- OMLAAG
- Cold Shoe
- USB Type-C-interface
- Aan/uit-schakelaar
- HDMI-uitgang
- DC-ingang
INSTALLATIE

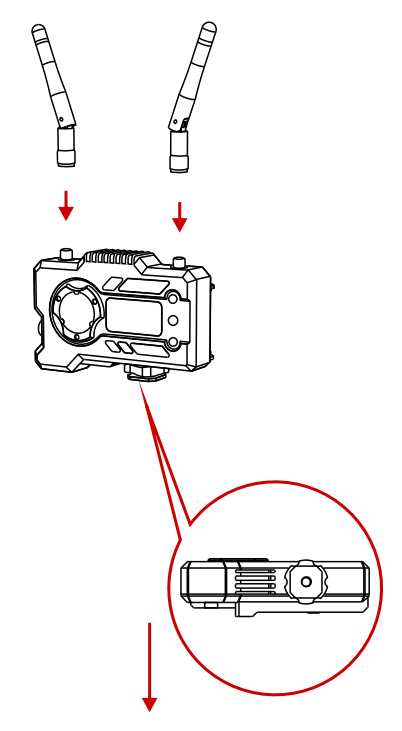

Stap 1.
Installeer de antennes zoals weergegeven.

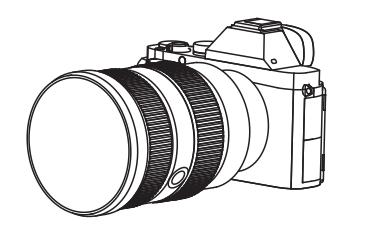

Stap 2.
Bevestig de cold shoe met een 1/4 schroefgat aan de onderkant van de zender en bevestig deze aan de camera.

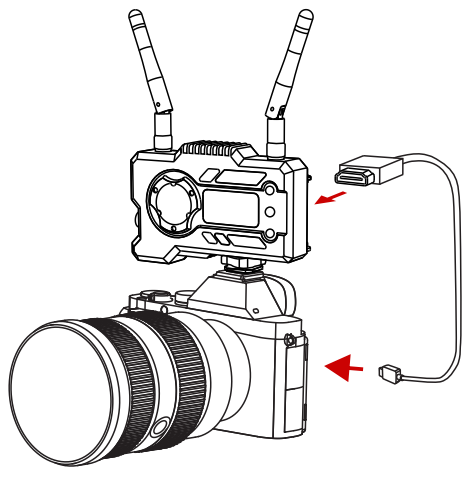

Stap 3.
Sluit de HDMI-ingang of SDI-ingang van de zender aan op de camera's met een HDMI- of SDI-kabel.

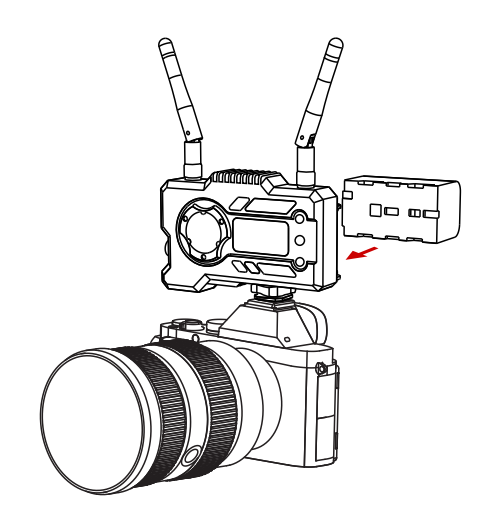

Stap 4.
Sluit aan op een voeding (compatibel met een NP-970-batterij of dezelfde serie batterijen).

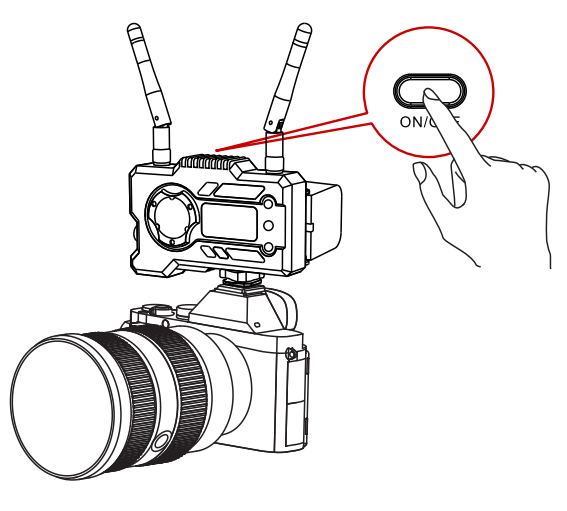

Stap 5.
Schakel de apparaten in.
OLED-DISPLAY

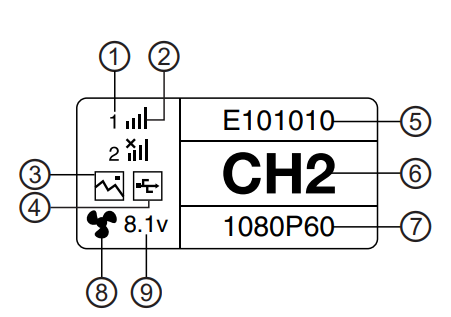

ZENDER
- Apparaatnummer
- WIFI-signaalsterkte
- Scenemodus
- USB Flash Detection-indicator
- Apparaat-ID
- Kanaalweergave
- Videoformaat
- Ventilatorstatus
- Batterijspanningweergave

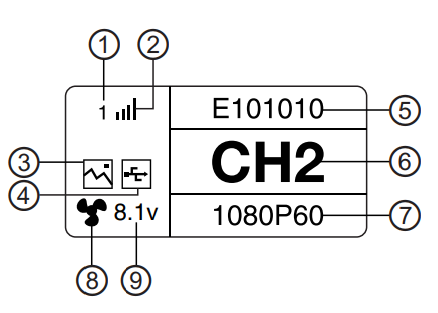

ONTVANGER
- Apparaatnummer
- WIFI-signaalsterkte
- Scenemodus
- USB Flash Detection-indicator
- Apparaat-ID
- Kanaalweergave
- Videoformaat
- Ventilatorstatus
- Batterijspanningweergave
- Dit apparaat ondersteunt verschillende voedingsmethoden, en het apparaat wordt opgeladen met de methode met een hogere spanning.
![het symbool van Type-C-voeding]( "Hollyland - MARS 400S PRO - het symbool van Type-C-voeding")
![]()
![het symbool van DC-voeding]( "Hollyland - MARS 400S PRO - het symbool van DC-voeding")
* De afbeelding links toont het symbool van Type-C-voeding, de afbeelding rechts toont het symbool van DC-voeding.
SNELGIDS
MENU OPENEN
Houd de "OK"-knop 3 seconden ingedrukt om de hoofdmenu-interface te openen. Klik op de "UP" (OMHOOG) en "DOWN" (OMLAAG)-knop om tussen menu-opties te schakelen, klik op "OK" (OK) om te bevestigen.
KANAAL WIJZIGEN
Druk op de knop "UP/DOWN" (OMHOOG/OMLAAG) op de zender of de ontvanger om het huidige kanaal te wijzigen. Druk op "OK" (OK) om het kanaalnummer te bevestigen, waarna het kanaal van de ontvanger en de zender synchroon en automatisch wordt gewijzigd.

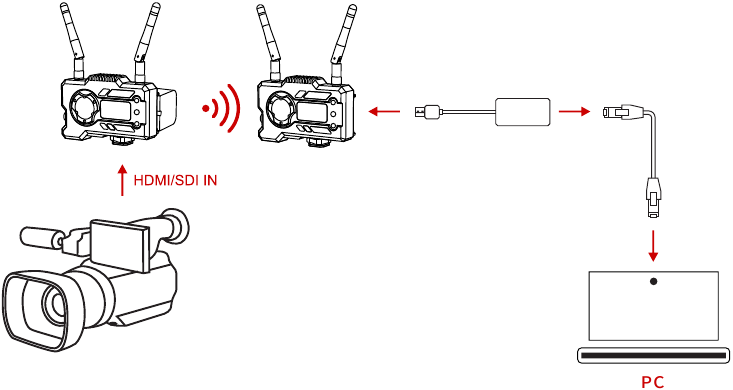

STREAM VAN ONTVANGER HALEN
- Bevestig dat er een videoformaatweergave is op zowel de zender als de ontvanger. Gebruik de TypeC naar Lan-connector om de laptop en RX aan te sluiten.
- Ga naar de netwerkinstellingen op de laptop en stel deze in op DHCP-modus.
- Ga naar uw live stream software, zoals VLC Player, OBS Studio, Vmix, etc., en open de netwerkvideobron via de RTSP URL: rtsp://192.168.218.25:5554.
APP DOWNLOADEN EN VERBINDING MAKEN
- "HollyView" APP Downloaden
- Verbindingsmethode:
Open de WiFi-verbindingsinterface van de mobiele telefoon en zoek de WiFi met de naam "HLD + DEVICE ID" en voer het WiFi-wachtwoord in om verbinding te maken (standaard fabrieksmatig wachtwoord is: 12345678). Na een succesvolle verbinding kunt u de APP monitoring gebruiken.
PRODUCTPARAMETERS
| Zender | Ontvanger | |
| Interfaces | HDMI Input(Type A Female) SDI Input 2* Antenna Interfaces (RP-SMA Male) DC Input USB Type-C | HDMI Output(Type A Female) SDI Output 2* Antenna Interfaces (RP-SMA Male) DC Input USB Type-C |
| Voedingsinterfaces | DC Power Input: 6-16V USB Type-C Power Supply: 5V/2A Battery Power Supply: 6-16V DC | DC Power Input: 6-16V USB Type-C Power Supply: 5V/2A Battery Power Supply: 6-16V DC |
| Stroomverbruik | <11W | <7W |
| Gewicht | 206g | 206g |
| Afmeting | (L*B*H): 110*72*33.5mm (De batterijplaat niet meegerekend) | (L*B*H): 110*72*33.5mm (De batterijplaat niet meegerekend) |
| Invoer / uitvoer videoformaat | HDMI: 480p60 576p50 720p50/59.94/60 1080i50/59.94/60 1080p23.98/24/25/29.9/30 1080p50/59.94/60 SDI: 1080p60/59.94/50(Level A) 1080p60/59.94/50(Level B) 1080i60/59.94/50 1080p30/29.97/25/24/23.98 1080PsF25 720p60/59.94/50 1080PsF24/23.98 | HDMI: 480p60 576p50 720p50/60 1080i50/60 1080p24/25/30 1080p50/60 SDI: 1080p60/50(Level A) 1080i60/50 1080p30/25/24 720p60/50 1080i50(1080PsF25/24/23.98input) 1080i60(1080PsF30/29.97input) |
| Frequentie | 5GHz | 5GHz |
| Modulatiemodus | OFDM | OFDM |
| Transmissievermogen | Maximaal 21dBm | / |
| Ontvanger gevoelig | / | -80dBm |
| Transmissievertraging | 0.08s | 0.08s |
| Bandbreedte | 20MHz | 20MHz |
FAE
Als u problemen ondervindt bij het gebruik van het product of hulp nodig heeft, volg dan deze manieren om meer technische ondersteuning te krijgen:
Hollyland Products User Group
HollylandTech
HollylandTech
support@hollyland-tech.com
www.hollyland-tech.com
SHENZHEN HOLLYLAND TECHNOLOGY CO,. LTD
8F, 5D Building, Skyworth Innovation Valley, Tangtou, Shiyan, Baoan District Shenzhen, China.
