Velex VX502 Handleiding

DEZE VERPAKKING BEVAT

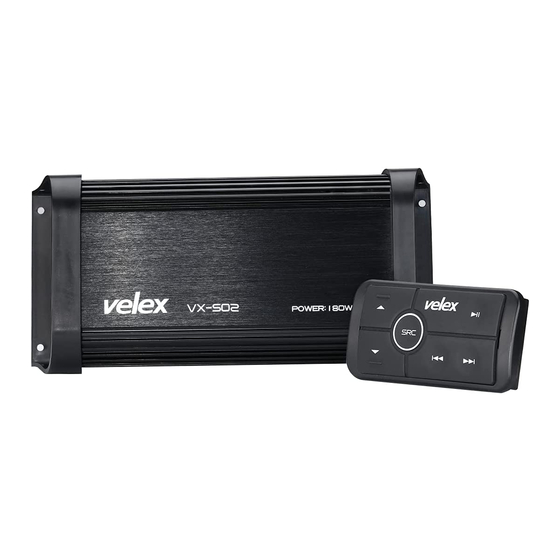

1-VX502 Bluetooth 4-kanaals versterker

1-Multifunctionele Controller

1-Inbouwrand

1-Stuurbeugel & Hardware Kit

1-Voedingskabel

1-Gebruikershandleiding

VOORDAT U BEGINT

BELANGRIJKE VEILIGHEIDSMAATREGELEN

• ZORG ERVOOR DAT U DE VOLGENDE RICHTLIJNEN IN ACHT NEEMT:
  • Zet het volume niet zo hoog dat u niet kunt horen wat er om u heen gebeurt.
  • Wees voorzichtig of stop tijdelijk met het gebruik in potentieel gevaarlijke situaties.
• Gebruik geen mobiele videoapparatuur tijdens het besturen van een gemotoriseerd voertuig - veilig rijden en veiligheid van anderen moet altijd uw hoogste prioriteit hebben.
• Zet uw volumeregelaar op een lage stand en verhoog het geluid langzaam totdat u het comfortabel kunt horen zonder vervorming of ongemak aan de oren.
• In het geval dat u rook, vreemde geluiden of geuren van dit product, of andere abnormale tekenen opmerkt, schakel dan onmiddellijk de stroom uit en raadpleeg een technicus. Het gebruik van dit product in deze toestand kan leiden tot permanente schade aan het systeem.

INSTALLATIEVOORZORGSMAATREGELEN

Raadpleeg altijd een professionele installateur

• Probeer dit product niet zelf te installeren of te onderhouden. Installatie of onderhoud van dit product door personen zonder professionele training en ervaring in elektronische apparatuur en gemotoriseerde voertuigaccessoires kan gevaarlijk zijn en u blootstellen aan het risico van elektrische schokken, letsel of andere gevaren.
• VX502 moet rechtstreeks worden gevoed door een voertuigaccu
• Wanneer u rechtstreeks op de voertuigaccu aansluit, moet u de negatieve accukabel loskoppelen voordat u met bedradingsprocedures begint. Als u de hoofdvoedingskabel verlengt, wordt aangeraden een optionele zekering en zekeringhouder (niet inbegrepen) met een minimale waarde van 20 ampère in lijn met de positieve accupool te plaatsen.
• De lengte van de aardingskabel mag niet langer zijn dan 18 inch (zie bedradingsschema)
• De VX502 heeft een weerbestendig ontwerp, hij mag onder geen enkele omstandigheid in of onder water worden ondergedompeld
• Gebruik alleen de installatieonderdelen die bij de VX502 zijn geleverd

Het gebruik van andere montagemethoden kan deze garantie ongeldig maken

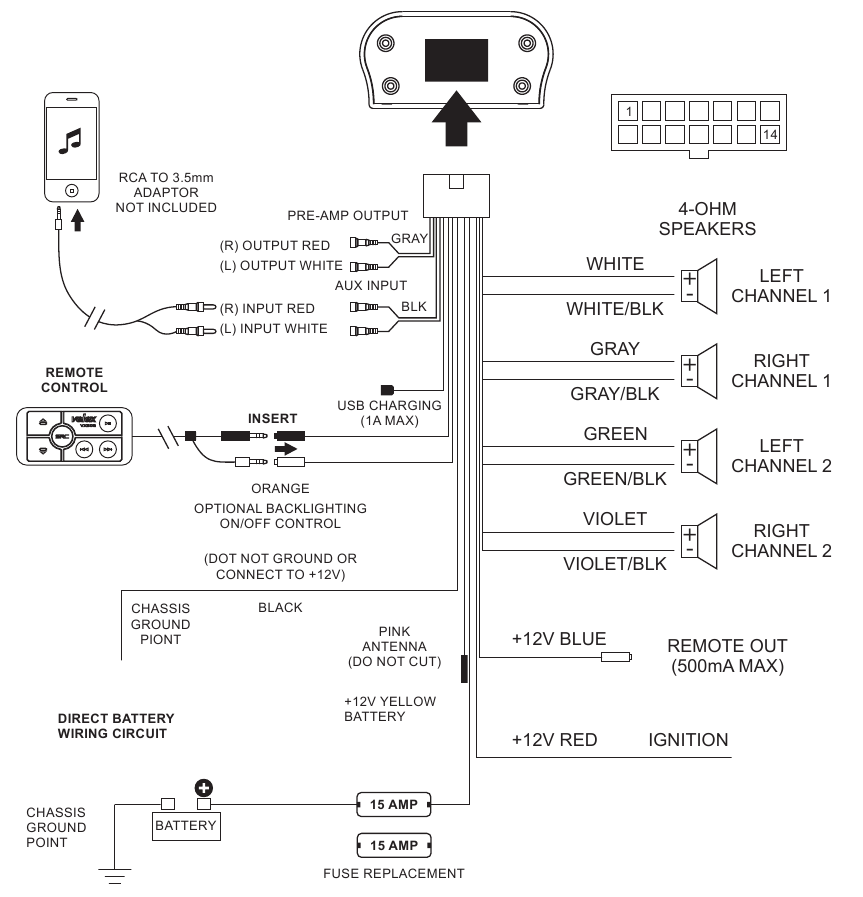

BEDRADINGSSCHEMA

Aard of sluit de ROZE antennedraad niet kort

VOORDAT U DIT PRODUCT INSTALLEERT

Om mogelijke kortsluitingen in het elektrische systeem te voorkomen, moet u de (-) accukabel loskoppelen voor de installatie. Gebruik dit apparaat alleen met een 12-volt batterij en negatieve aarding. Als u dit niet doet, kan dit leiden tot brand of storing.

Zorg ervoor dat u bij het vervangen van de zekering alleen een zekering gebruikt met de specificatie die op dit product staat.

Om kortsluiting te voorkomen, moet u elke losgekoppelde draad bedekken met isolatietape. Het is vooral belangrijk om ongebruikte draden te isoleren, omdat deze een kortsluiting kunnen veroorzaken als ze niet bedekt zijn. Raadpleeg bij het aansluiten van andere apparaten op dit product de handleiding van het aan te sluiten product. De zwarte kabel is aarde, zorg ervoor dat u de aardingsdraad eerst aansluit.

Zorg ervoor dat de aardingskabel correct is aangesloten op metalen delen van het carrosserieframe van het voertuig of rechtstreeks op de batterij als uw voertuig geen geaard chassisframe heeft. De aardingskabel van de eindversterker van dit apparaat en een tweede aangedreven systeem moeten afzonderlijk met verschillende schroeven op het frame worden aangesloten. Als de schroef voor de aardingsdraad losraakt of eruit valt, kan dit leiden tot brand of storing.

BENODIGDHEDEN:
-Moersleutel en/of tang
-#2 kruiskopschroevendraaier
-Krimptang
-Elektrische tape

SUGGESTIES VOOR MONTAGE

De VX502 kan op drie verschillende manieren worden gemonteerd:

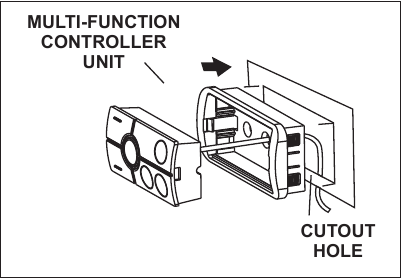

Inbouwmontage

De inbouwrand voor snelle montage vereist geen schroeven Gebruik uitsparingafmetingen: 3-3/16" B x 1-11/16" H (82 mm x 43 mm)

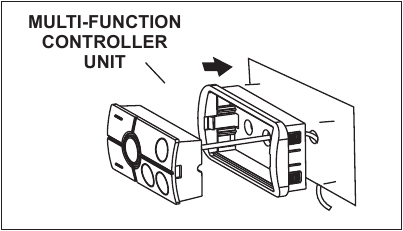

Opbouwmontage

De inbouwrand heeft twee verzonken schroefgaten om de meegeleverde twee ovale schroeven te vergemakkelijken.

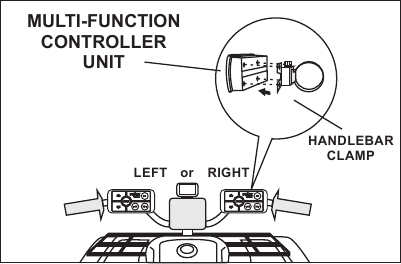

STUURMONTAGE

Gebruik de meegeleverde bolkopschroeven en roestvrijstalen klem. Er zijn drie montagevarianten om de roestvrijstalen klem vast te zetten. Probeer de beste voor uw toepassing en draai de roestvrijstalen klem stevig vast aan uw toepassing.

Tips: Om de VX502 controller uit de montagerand te halen, steekt u een kleine juweliersschroevendraaier in de linker/rechter sleuven van de rand.

AAN DE SLAG

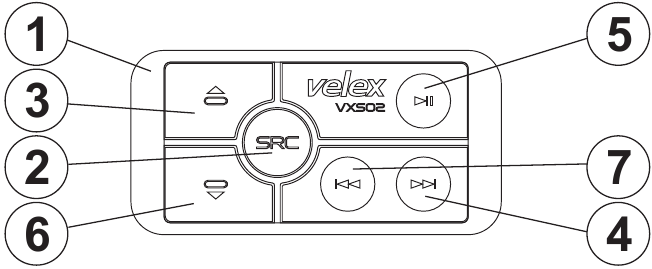

KENNISMAKING MET UW Vx502 MULTIFUNCTIONELE CONTROLLER (MFC)

1. MFC-MULTIFUNCTIONELE CONTROLLER
2. SRC PAARS = AUX IN / ROOD = USB-MODUS = BLUETOOTH
3. VOLUME OMHOOG
4. VOLGEND NUMMER / SNEL VOORUIT
5. PLAY (Afspelen) / PAUSE (Pauze)
6. VOLUME OMLAAG
7. VORIG NUMMER / SNEL TERUGSPOELEN

BLUETOOTH-BEDIENING

KOPPELEN & EEN NIEUWE BLUETOOTH-VERBINDING ONTDEKKEN

1. Schakel de VX502 in door kort op de SRC knop te drukken. De blauwe Bluetooth-led gaat branden en er is een bevestigingstoon te horen, wat aangeeft dat de VX502 klaar is om te koppelen via Bluetooth.
2. Nu de VX502 (VELEX) in de koppelmodus staat:

Android-gebruikers:

1. Ga naar het instellingenmenu van uw apparaat.
2. Ga naar het Bluetooth-menu en druk op SCAN.
3. VX502 (VELEX) wordt nu weergegeven onder BESCHIKBARE APPARATEN.
4. Voer desgevraagd de toegangscode in: "0000" (0000).

IOS-gebruikers:

1. Ga naar het instellingenmenu van uw apparaat.
2. Ga naar het Bluetooth-menu.
3. VX502 (VELEX) wordt nu weergegeven.
4. Voer desgevraagd de toegangscode in: "0000" (0000).

3. Als de VX502 niet wordt weergegeven, herhaalt u de bovenstaande stappen om de "Apparatenlijst" te vernieuwen.
4. Wanneer de verbinding tot stand is gebracht, bent u klaar om muziek te streamen van uw favoriete mediaspeler naar de VX502.
5. Houd de SRC-knop ingedrukt om de VX502 uit te schakelen.

Tips: Om te voorkomen dat de batterij leegraakt, moet u de motor van het voertuig laten draaien tijdens het gebruik van dit product. Het gebruik van dit product zonder de motor te laten draaien kan de batterij leegmaken.

HERVERBINDING

1. Schakel de VX502 en uw laatst gekoppelde Bluetooth-apparaat in;
2. Het apparaat zal nu automatisch opnieuw verbinding maken;
3. Als uw apparaat eerder was gekoppeld met VX502, maar het was niet het laatst gekoppelde apparaat:
   1. Zorg ervoor dat er geen andere apparaten momenteel zijn gekoppeld
   2. Ga naar het Bluetooth-menu op uw apparaat dat wordt gekoppeld
   3. VX502 wordt weergegeven onder BESCHIKBARE APPARATEN
   4. Kies de VX502 om opnieuw verbinding te maken
4. Als het apparaat buiten bereik is van de VX502, wordt de verbinding automatisch verbroken:
   1. Om opnieuw verbinding te maken zodra het apparaat weer binnen bereik is, drukt u eenmaal op de Power knop
   2. De VX502 zal nu opnieuw verbinding maken met het apparaat, er is een bevestigingstoon te horen via de luidsprekers.

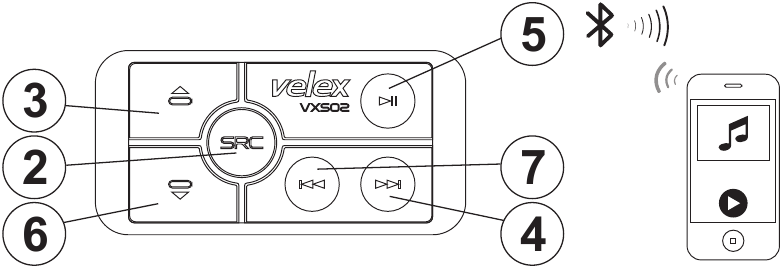

MUZIEK STREAMEN

MULTIFUNCTIONELE CONTROLLER BLUETOOTH-BEDIENING

1. Druk op de PLAY (Afspelen)/PAUSE (Pauze) knop, eenmaal om het afspelen van muziek te starten of druk op de PLAY (Afspelen) knop op het aanraakscherm van uw apparaat, nogmaals drukken om te PAUZEREN
2. Om nummers over te slaan of vooruit te gaan, drukt u op de VOLGEND NUMMER knop, ingedrukt houden om SNEL VOORUIT te spoelen
3. Om het vorige nummer te selecteren, drukt u op de VORIG NUMMER knop, ingedrukt houden om SNEL TERUG te spoelen

VOLUME REGELEN

1. Om het VOLUME te verhogen, drukt u op de OMHOOG knop
2. Om het VOLUME te verlagen, drukt u op de OMLAAG knop

Tips: Zet het BLUETOOTH-volume op uw apparaat op 100%

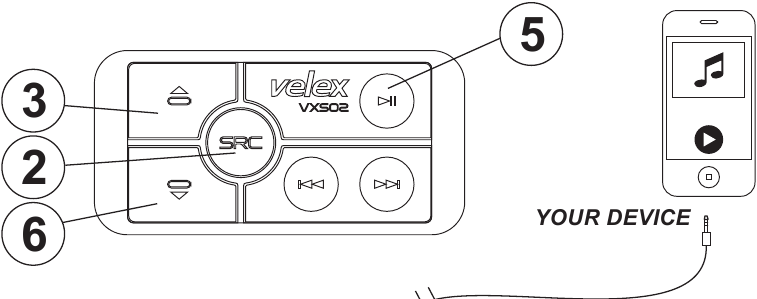

AUX-INGANG

AUX-IN BEDIENING

VX502 kan audio afspelen van elk apparaat met een paar RCA-uitgangen

1. Schakel de VX502 in door kort op de SRC knop te drukken
2. Druk nogmaals kort op de SRC knop. De LED-verlichting van de controller verandert in ROOD, wat aangeeft dat het systeem in de AUX-IN modus staat.
3. Bluetooth-apparaten blijven gekoppeld, zelfs in de AUX-IN MODUS
4. Sluit de geïntegreerde RCA AUX-IN kabel aan op de versterker (als u een apparaat met een 3,5 mm-aansluiting heeft, gebruik dan de 3,5 mm naar RCA-adapter, de 3,5 mm naar RCA-adapter is niet inbegrepen)
5. Leid de audiokabels terug naar een handige opslagplaats en zet uw apparaat vast.

VOLUME REGELEN

1. Om het VOLUME te verhogen, drukt u op de OMHOOG knop
2. Om het VOLUME te verlagen, drukt u op de OMLAAG knop
3. Om het VOLUME te DEMPEN / DEMPING OP TE HEFFEN drukt u op de PLAY (Afspelen) / PAUSE (Pauze) knop

Tips: Zet het HOOFDTELEFOON-volume op uw apparaat op 100%

HANDLEIDING VOOR PROBLEEMOPLOSSING

SPECIFICATIES

BLUETOOTH

• BT: 3.0
• BT-bereik: 33FT / 10 M (KLASSE 2)
• BT-profielen: A2DP

VERSTERKER

• Kanalen: 4
• MAX Continu uitgangsvermogen: 500 W (alle kanalen aangedreven)
• PIEK Vermogen
• 4 Ohm: 125W / kanaal
• RMS Totaal uitgangsvermogen: 150W
• Klasse AB
• Frequentiebereik: 20-25KHz
• 4 Ohm stabiel
• Ingangsimpedantie: 22K Ohm

CHASSIS

• Afmeting: B x L x H
  99 x 203 x 50 mm
• Afmetingen controller B x L x H
  47 x 95 x 22 mm
• Lengte controllerkabel: 5m
• Regeldraad achtergrondverlichting
• Snelle Molex-voedingskabel

ALGEMEEN

• Stroombron: 14,4 VDC (10,8 16V toegestaan)
• Aardingssysteem: Negatief type
• Maximaal stroomverbruik: 15A
• 3-voudig beveiligingscircuit (thermische beveiliging, overbelasting en luidsprekers kortsluitbeveiliging)
• USB-uitgangsspanning: 5VDC @1A
• Gewicht apparaat: 2,08 lbs / 0,94 kg
• Opslagtemperatuur: 5 F tot 113 F / - 15 tot 45 graden
• Vervangende zekering: 15A

(Alleen vervangen door ATO-zekeringtype).
