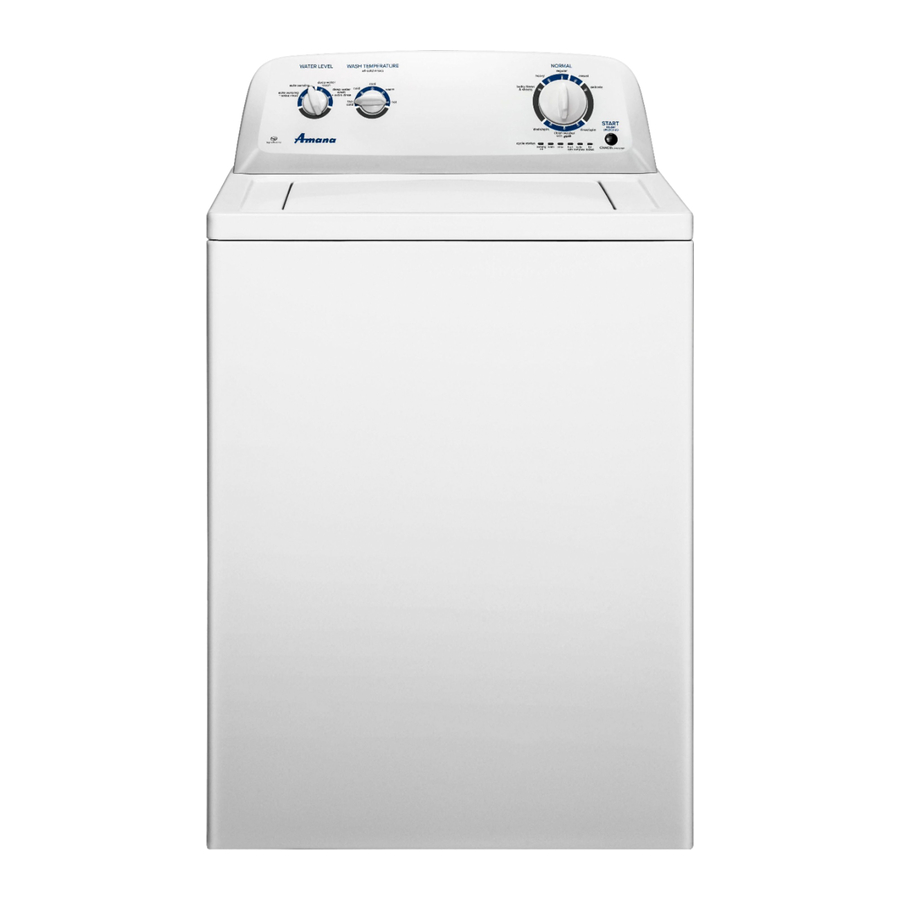

VEILIGHEID WASMACHINE

Uw veiligheid en de veiligheid van anderen zijn erg belangrijk.

We hebben veel belangrijke veiligheidsberichten in deze handleiding en op uw apparaat geplaatst. Lees en gehoorzaam altijd alle veiligheidsberichten.

Dit is het veiligheidswaarschuwingssymbool. Dit symbool waarschuwt u voor potentiële gevaren die u en anderen kunnen doden of verwonden. Alle veiligheidsberichten volgen het veiligheidswaarschuwingssymbool en het woord "DANGER" (GEVAAR) of "WARNING" (WAARSCHUWING). Deze woorden betekenen:

U kunt worden gedood of ernstig gewond raken als u de instructies niet onmiddellijk opvolgt.

U kunt worden gedood of ernstig gewond raken als u de instructies niet opvolgt.

Alle veiligheidsberichten vertellen u wat het potentiële gevaar is, vertellen u hoe u de kans op letsel kunt verkleinen en vertellen u wat er kan gebeuren als de instructies niet worden opgevolgd.

INSTALLATIEVEREISTEN

Gereedschap en onderdelen

Verzamel het benodigde gereedschap en de onderdelen voordat u met de installatie begint.

Benodigd gereedschap:

Verstelbare of open ringsleutel ⁹/₁₆" (14 mm)

Waterpas

Houten blok

Liniaal of meetlint

Tang die open kan tot 1¾ " (44,5 mm)

Optioneel gereedschap:

Zaklantaarn

Emmer

Meegeleverde onderdelen:

LET OP: Alle onderdelen die voor de installatie worden meegeleverd, bevinden zich in de kartonnen inzet in de bovenkant van de wasmachine.

Afvoerslang met klem, U-vorm en kabelbinder

Benodigde onderdelen: (Niet meegeleverd met de wasmachine)

Toevoerslangen met platte ringen

Om te bestellen, raadpleegt u de gratis telefoonnummers op de achterpagina van uw Gebruiks- en onderhoudshandleiding.

Alternatieve onderdelen: (Niet meegeleverd met de wasmachine)

Uw installatie vereist mogelijk extra onderdelen. Om te bestellen, raadpleegt u de gratis telefoonnummers op de achterpagina van uw Gebruiks- en onderhoudshandleiding.

LOCATIEVEREISTEN

Selecteer de juiste locatie voor uw wasmachine om de prestaties te verbeteren en het geluid en mogelijke "wasmachine-wandeling" te minimaliseren. Installeer uw wasmachine in een kelder, wasruimte, kast of uitsparing.

U heeft nodig:

• Een waterverwarmer ingesteld op 120°F (49°C).
• Een geaard stopcontact binnen 4 ft (1,2 m) van het netsnoer aan de achterkant van de wasmachine.
• Warm- en koudwaterkranen binnen 3 ft (0,9 m) van de warm- en koudwater vulventielen op de wasmachine, en waterdruk van 20-100 psi (138-690 kPa).
• Een vlakke vloer met een maximale helling van 1" (25 mm) onder de gehele wasmachine. Installatie op tapijt wordt niet aanbevolen.
• De vloer moet het totale gewicht van de wasmachine (met water en lading) van 315 lbs (143 kg) kunnen dragen.

Installeer, bewaar of gebruik de wasmachine niet op een plaats waar deze wordt blootgesteld aan het weer of aan temperaturen onder 32°F (0°C). Water dat na gebruik in de wasmachine achterblijft, kan bij lage temperaturen schade veroorzaken. Zie "Wasmachineonderhoud" in uw Gebruiks- en onderhoudshandleiding voor informatie over winterklaar maken.

Een correcte installatie is uw verantwoordelijkheid.

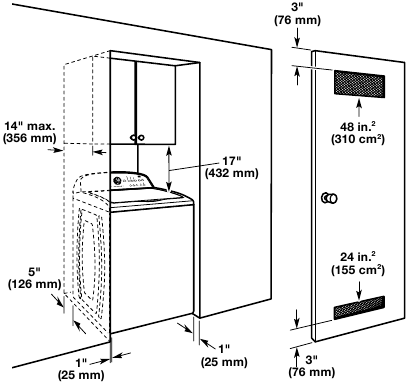

Installatie in uitsparing of kast

De afmetingen tonen de aanbevolen toegestane afstand, behalve voor ventilatieopeningen in de kastdeur, die minimaal vereist zijn. Deze wasmachine is getest voor installatie met een afstand van 0" (0 mm) aan de zijkanten. Overweeg om meer ruimte te laten voor eenvoudige installatie en onderhoud, en ruimte voor bijpassende apparaten en spelingen voor muren, deuren en vloerlijsten. Voeg een afstand van 1" (25 mm) toe aan alle zijden van de wasmachine om geluidsoverdracht te verminderen. Als een kastdeur of louvredeur is geïnstalleerd, zijn luchtopeningen aan de boven- en onderkant van de deur vereist.

AFVOERSYSTEEM

Het afvoersysteem kan worden geïnstalleerd met behulp van een vloerafvoer, muurstandpijp, vloerstandpijp of wasbak. Selecteer de methode die u nodig heeft.

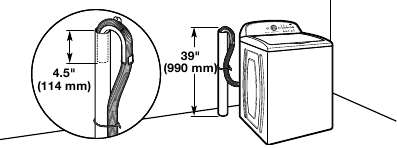

Afvoersysteem met vloerstandpijp

Minimale diameter voor een standpijpafvoer: 2" (51 mm). Minimale afvoercapaciteit: 17 gal. (64 L) per minuut. De bovenkant van de standpijp moet minstens 39" (990 mm) hoog zijn; installeer niet hoger dan 96" (2,44 m) vanaf de onderkant van de wasmachine. Als u hoger dan 96" (2,44 m) moet installeren, heeft u een dompelpompsysteem nodig.

Het is de verantwoordelijkheid van de installateur om de afvoerslang te installeren en vast te zetten in de meegeleverde leidingen/afvoer op een manier die voorkomt dat de afvoerslang uit de leidingen/afvoer komt of eruit lekt.

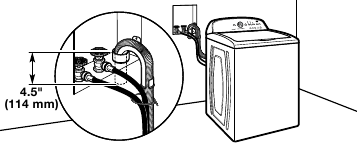

Afvoersysteem met muurstandpijp

Zie de vereisten voor het afvoersysteem met vloerstandpijp.

Vloerafvoersysteem

Het vloerafvoersysteem vereist een Sifon Onderbreker Kit (Onderdeelnummer 285834), 2 Connector Kits (Onderdeelnummer 285835) en een Verlengstuk Afvoerslang (Onderdeelnummer 285863) die afzonderlijk kunnen worden aangeschaft. Om te bestellen, raadpleegt u de gratis telefoonnummers in uw Gebruiks- en onderhoudshandleiding. Minimale sifononderbreking: 28" (710 mm) vanaf de onderkant van de wasmachine. (Mogelijk zijn extra slangen nodig.)

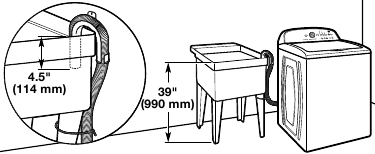

Afvoersysteem met wasbak

Minimale capaciteit: 20 gal. (76 L). De bovenkant van de wasbak moet minstens 39" (990 mm) boven de vloer zijn; installeer niet hoger dan 96" (2,44 m) vanaf de onderkant van de wasmachine.

Om sifonwerking te voorkomen, mag niet meer dan 4,5" (114 mm) van de afvoerslang zich in de standpijp of onder de bovenkant van de wasbak bevinden. Zet de afvoerslang vast met een kabelbinder.

ELEKTRISCHE VEREISTEN

Risico op elektrische schokken
Stekker in een geaard stopcontact met 3 pinnen steken.
Verwijder de aardingspin niet.
Gebruik geen adapter.
Gebruik geen verlengsnoer.
Het niet opvolgen van deze instructies kan leiden tot de dood, brand of elektrische schokken.

• Een 120 volt, 60 Hz., alleen AC, 15- of 20-ampère, gezekerde elektrische voeding is vereist. Een trage zekering of stroomonderbreker wordt aanbevolen. Het wordt aanbevolen om een afzonderlijke stroomonderbreker te voorzien die alleen dit apparaat bedient.
• Deze wasmachine is uitgerust met een netsnoer met een geaarde stekker met 3 pinnen.
• Om het risico op elektrische schokken te minimaliseren, moet het snoer worden aangesloten op een passend, geaard stopcontact met 3 pinnen, geaard in overeenstemming met de lokale voorschriften en verordeningen. Als er geen passend stopcontact beschikbaar is, is het de persoonlijke verantwoordelijkheid en verplichting van de klant om het correct geaarde stopcontact door een gekwalificeerde elektricien te laten installeren.
• Als de voorschriften dit toestaan en er een afzonderlijke aardingsdraad wordt gebruikt, wordt aanbevolen dat een gekwalificeerde elektricien vaststelt dat het aardingspad voldoende is.
• Niet aarden op een gasleiding.
• Neem contact op met een gekwalificeerde elektricien als u niet zeker weet of de wasmachine correct is geaard.
• Zorg ervoor dat er geen zekering in het neutrale of aardingscircuit zit.

AARDINGSINSTRUCTIES
Voor een geaarde, met een snoer aangesloten wasmachine:
Deze wasmachine moet worden geaard. In het geval van een storing of defect zal aarding het risico op elektrische schokken verminderen door een pad met de minste weerstand voor elektrische stroom te bieden. Deze wasmachine is uitgerust met een snoer met een aardgeleider en een aardingsstekker. De stekker moet worden aangesloten op een geschikt stopcontact dat correct is geïnstalleerd en geaard in overeenstemming met alle lokale voorschriften en verordeningen.

Een onjuiste aansluiting van de aardgeleider kan leiden tot een risico op elektrische schokken. Raadpleeg een gekwalificeerde elektricien of servicemonteur als u twijfelt of het apparaat correct is geaard.

Wijzig de stekker die bij het apparaat is geleverd niet - als deze niet in het stopcontact past, laat dan een geschikt stopcontact installeren door een gekwalificeerde elektricien.

Voor een permanent aangesloten wasmachine:

Deze wasmachine moet worden aangesloten op een geaard metalen, permanent bedradingssysteem, of een aardgeleider moet worden meegetrokken met de circuitgeleiders en worden aangesloten op de aardingsklem of -leiding op het apparaat.

INSTALLATIE-INSTRUCTIES

Gevaar voor overmatig gewicht
Gebruik twee of meer personen om de wasmachine te verplaatsen en te installeren.
Als u dit niet doet, kan dit leiden tot rug- of ander letsel.

Voordat u begint: verwijder de transportmaterialen

Het is noodzakelijk om alle transportmaterialen te verwijderen voor een goede werking en om overmatig lawaai van de wasmachine te voorkomen.

1. Verplaats de wasmachine

   Verplaats de wasmachine tot op 1,2 m (4 ft) van de uiteindelijke locatie; deze moet volledig rechtop staan.
   OPMERKING: Om schade aan de vloer te voorkomen, plaatst u de wasmachine op karton voordat u deze verplaatst en zorg ervoor dat het deksel is dichtgeplakt.

2. Verwijder de transportvoet

   Om schade aan de vloer te voorkomen, plaatst u kartonnen steunen van de verzenddoos op de vloer achter de wasmachine. Kantel de wasmachine naar achteren en plaats deze op kartonnen steunen. Verwijder de transportvoet. Zet de wasmachine rechtop.


   Het verwijderen van de transportvoet is noodzakelijk voor een goede werking. Als uw wasmachine een geluidsscherm heeft, raadpleeg dan de instructies die bij het geluidsscherm zijn meegeleverd om het nu te installeren.

3. Verwijder de verpakkingsbak uit de kuip

   Verwijder de tape van het wasmachinedeksel, open het deksel en verwijder de kartonnen verpakkingsbak uit de kuip. Zorg ervoor dat u alle onderdelen uit de bak verwijdert.
   OPMERKING: Bewaar de bak voor het geval u de wasmachine later moet verplaatsen.

4. Maak het netsnoer los

   Pak de stekker van het netsnoer stevig vast en trek eraan om deze van het achterpaneel los te maken. Plaats het netsnoer voorzichtig over de console om vrije toegang tot de achterkant van de wasmachine mogelijk te maken.

SLUIT DE AFVOERSLANG AAN

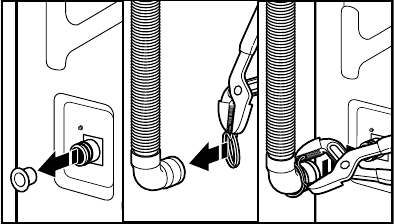

5. Bevestig de afvoerslang aan de afvoerpoort

   Verwijder de rode plastic stop uit de zwarte afvoerpoort aan de achterkant van de wasmachine.
   Als de klem nog niet op zijn plaats zit op het gebogen uiteinde van de afvoerslang, schuif deze dan over het uiteinde zoals afgebeeld. Knijp de klem met een tang samen en schuif het zwarte gebogen uiteinde van de afvoerslang op de zwarte afvoerpoort en zet vast met de klem.
   Ga voor een wastobbe of standpijpafvoer naar stap 6.
   Verwijder voor een vloerafvoer de vooraf geïnstalleerde afvoerslang zoals weergegeven in stap 7. Mogelijk hebt u extra onderdelen nodig met afzonderlijke instructies. Zie "Gereedschap en onderdelen".

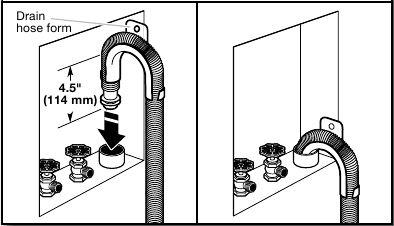

6. Plaats de afvoerslang in de standpijp

   Plaats de slang in de standpijp (afgebeeld op de foto) of over de zijkant van de wastobbe.


   114 mm (4,5") van de afvoerslang moet zich in de standpijp bevinden; forceer geen overtollige slang in de standpijp en leg deze niet op de bodem van de wastobbe. De afvoerslangvorm moet worden gebruikt.

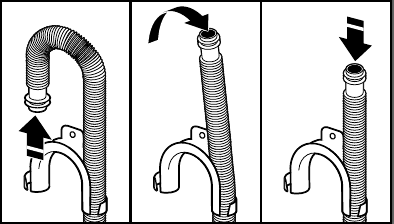

7. Verwijder de afvoerslangvorm (alleen vloerafvoerinstallaties)

   Voor vloerafvoerinstallaties moet u de afvoerslangvorm van het uiteinde van de afvoerslang verwijderen. Mogelijk hebt u extra onderdelen nodig met afzonderlijke instructies. Zie "Gereedschap en onderdelen".

SLUIT DE TOEVOERSLANGEN AAN

De wasmachine moet worden aangesloten op waterkranen met nieuwe toevoerslangen met platte ringen (niet meegeleverd). Gebruik geen oude slangen.

OPMERKING: Beide slangen moeten zijn aangesloten en water naar de toevoerkleppen laten stromen. Als u alleen op een koudwaterkraan aansluit, moet u een Y-adapter (niet meegeleverd) gebruiken.

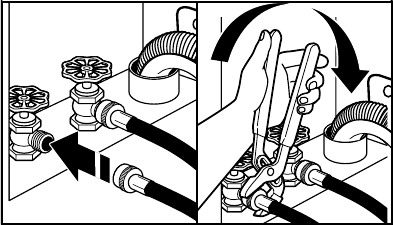

8. Sluit de toevoerslangen aan op de waterkranen

   Bevestig de slang aan de warmwaterkraan. Draai de koppeling met de hand vast totdat deze op de wasmachine zit. Gebruik een tang om de koppelingen nog twee derde slagen aan te draaien. Herhaal deze stap met de tweede slang voor de koudwaterkraan.


   Draai de klep niet te vast en gebruik geen tape of afdichtmiddelen op de klep bij het bevestigen aan kranen of de wasmachine. Dit kan schade veroorzaken.
9. Spoel de waterleidingen door

   Laat een paar seconden water door de slangen in een wastobbe, afvoerpijp of emmer lopen om verstoppingen te voorkomen. Het water moet blijven lopen totdat het helder is.
   Noteer welke slang is aangesloten op warm water om te helpen bij het correct aansluiten van de slangen op de wasmachine.
10. Sluit de toevoerslangen aan op de wasmachine

    Bevestig de warmwaterslang aan de warmwatertoevoerklep die is gemarkeerd met een rode ring. Draai de koppeling met de hand vast totdat deze goed vastzit. Gebruik een tang om de koppelingen nog twee derde slagen aan te draaien. Herhaal dit met de koudwatertoevoerklep.


    Om het risico op slangbreuk te verminderen, vervangt u de slangen om de 5 jaar. Noteer de installatie- of vervangingsdatums van de slang voor toekomstig gebruik.
    • Inspecteer de slangen regelmatig en vervang ze als er uitstulpingen, knikken, sneden, slijtage of lekken worden gevonden.
11. Controleer op lekken

    Zet de waterkranen open om te controleren op lekken. Er kan een kleine hoeveelheid water in de wasmachine komen. Dit wordt later afgevoerd.

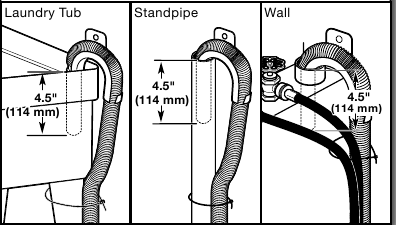

12. Zet de afvoerslang vast

    Zet de afvoerslang vast aan de poot van de wastobbe, de afvoerpijp of de toevoerslangen voor de wandafvoerpijp met een kabelbinder.

STEL DE WASMACHINE WATERPAS

Stel de wasmachine goed waterpas om overmatig lawaai en trillingen te verminderen.

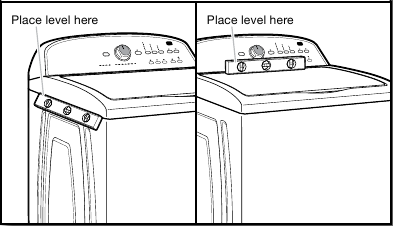

13. Controleer of de wasmachine waterpas staat

    Verplaats de wasmachine naar de definitieve locatie. Plaats een waterpas op de bovenranden van de wasmachine. Gebruik de zijnaad als richtlijn om te controleren of de zijkanten waterpas staan. Controleer of de voorkant waterpas staat met behulp van het deksel, zoals weergegeven. Schommel de wasmachine heen en weer om er zeker van te zijn dat alle vier de poten stevig contact maken met de vloer. Als de wasmachine waterpas staat, gaat u naar stap 15 (op modellen met metalen poten) of stap 16 (op modellen met plastic poten).

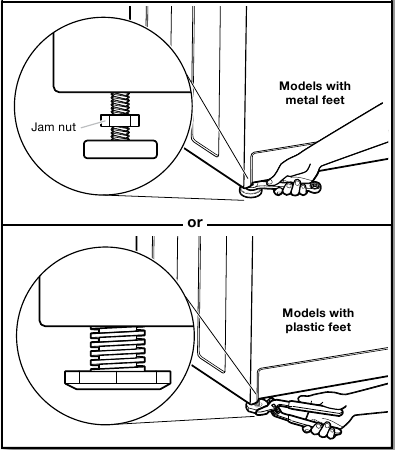

14. Stel de stelvoeten af

    Als de wasmachine niet waterpas staat:
    Gebruik op modellen met metalen poten een 9/16" of 14 mm steek- of verstelbare sleutel om de borgmoeren op de poten met de klok mee te draaien totdat ze ongeveer 13 mm (1/2") van de wasmachinekast verwijderd zijn. Draai vervolgens de stelvoet met de klok mee om de wasmachine te laten zakken of tegen de klok in om de wasmachine te verhogen.
    Gebruik op modellen met plastic poten een verstelbare tang om de plastic stelvoet tegen de klok in te draaien om de wasmachine te laten zakken of met de klok mee om de wasmachine te verhogen. Controleer op alle modellen opnieuw of de wasmachine waterpas staat en herhaal dit indien nodig.
    HANDIGE TIP: U kunt de voorkant van de wasmachine ongeveer 102 mm (4") omhoog houden met een houten blok of een soortgelijk object dat het gewicht van de wasmachine kan dragen.
15. Draai de stelvoeten vast

    Gebruik op modellen met metalen poten, wanneer de wasmachine waterpas staat, een 9/16" of 14 mm steek- of verstelbare sleutel om de borgmoeren tegen de klok in op de stelvoeten stevig tegen de wasmachinekast te draaien.
    HANDIGE TIP: U kunt de wasmachine eventueel met een houten blok ondersteunen.

Gevaar voor elektrische schokken
Steek de stekker in een geaard stopcontact met 3 pinnen.
Verwijder de aardingspin niet.
Gebruik geen adapter.
Gebruik geen verlengsnoer.
Het niet opvolgen van deze instructies kan leiden tot de dood, brand of een elektrische schok.

16. Steek de stekker in een geaard stopcontact met 3 pinnen


VOLTOOI DE CONTROLELIJST VOOR DE INSTALLATIE

• Controleer de elektrische vereisten. Zorg ervoor dat u de juiste elektrische voeding en de aanbevolen aardingsmethode hebt.
• Controleer of alle onderdelen nu zijn geïnstalleerd. Als er een extra onderdeel is, ga dan terug door de stappen om te zien wat er is overgeslagen.
• Controleer of u al uw gereedschap hebt.
• Controleer of de transportmaterialen volledig uit de wasmachine zijn verwijderd.
• Controleer of de waterkranen open staan.
• Controleer op lekken rond de kranen en toevoerslangen.
• Verwijder de beschermfolie van de console en eventuele tape die nog op de wasmachine zit.
• Controleer of de wasmachine is aangesloten op een geaard stopcontact met 3 pinnen.
• Voer alle verpakkingsmaterialen af/recycle ze.
• Lees "Wasmachineonderhoud" in uw Gebruiks- en onderhoudsgids.
• Om uw wasmachine te testen en schoon te maken, meet u de helft van de normaal aanbevolen hoeveelheid poeder- of vloeibaar wasmiddel af en giet u dit in de wasmachinekorf of de wasmiddeldispenser (op sommige modellen). Sluit het deksel. Selecteer een willekeurige cyclus. Start de wasmachine en laat de volledige cyclus voltooien.
