Spectrum DVR 100-H / 200-H Handleiding
Installatie

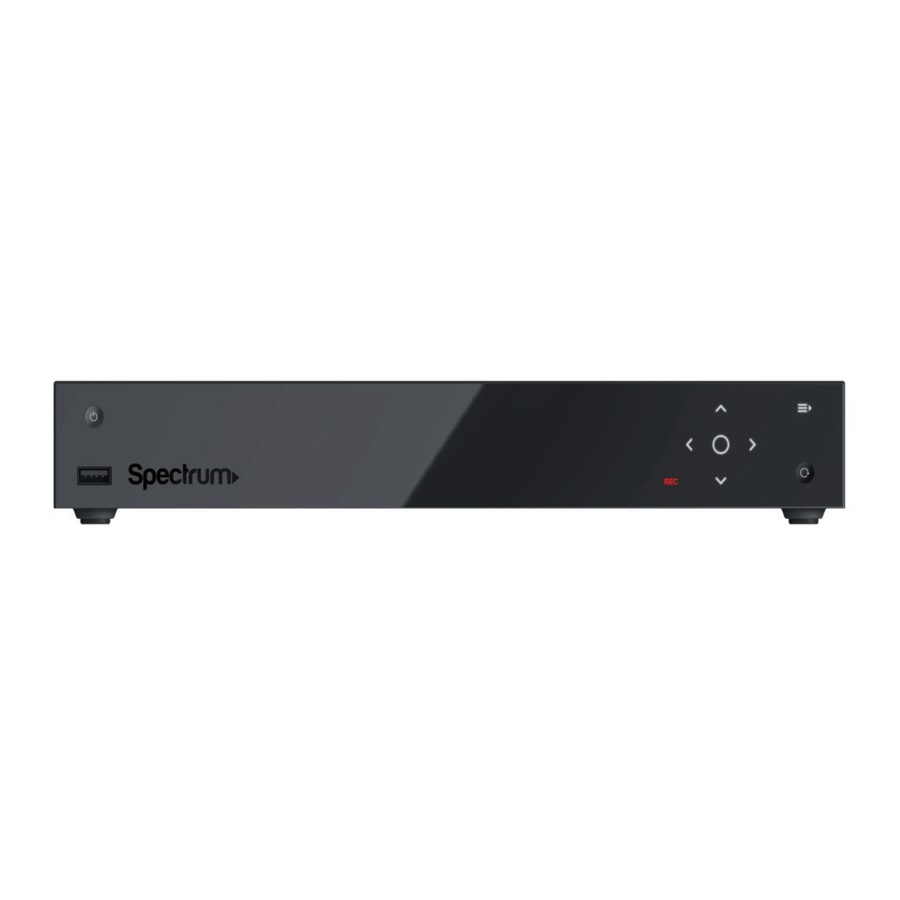

Voorkant
Let op: De afbeelding kan afwijken van de daadwerkelijke digitale ontvanger.
- Power: Schakelt tussen de bedrijfs- en stand-bymodus.
- Navigation: Pijlen verplaatsen de cursor omhoog, omlaag, naar links of naar rechts. Cirkel selecteert een menu of bevestigt een selectie.
- Menu: Geeft de navigatietoetsen weer op het voorpaneel van de digitale ontvanger.
- USB: Ondersteunt het opladen van externe apparaten (bijv. mobiele telefoon, tablet).
- Reset: Start de digitale ontvanger opnieuw op.
Let op: Het productinformatielabel bevindt zich aan de onderkant van uw digitale ontvanger.

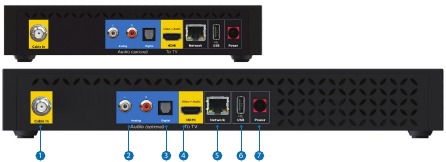

Achterkant
Let op: De afbeelding kan afwijken van de daadwerkelijke digitale ontvanger.
- Cable In: Sluit een coaxkabel aan vanaf uw serviceprovider.
- Analog: Gebruik een RCA-kabel om verbinding te maken met het audiosysteem.
- Digital: Gebruik een S/PDIF-kabel om verbinding te maken met het audiosysteem.
- HDMI: Gebruik een HDMI-kabel om een high-definition-tv aan te sluiten.
- Network: Geen huidige mogelijkheden
- USB: Geen huidige mogelijkheden
- Power: Gebruik de AC-adapter om verbinding te maken met de voeding.

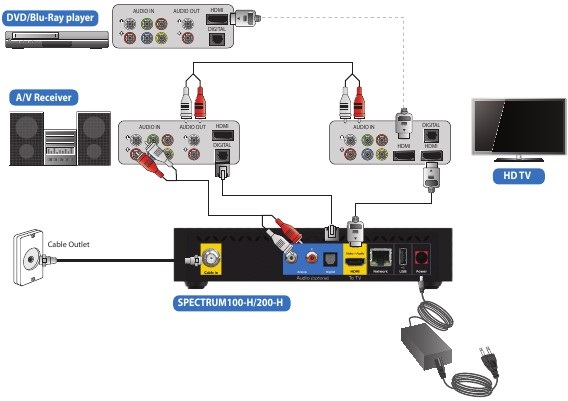

Aansluitingen
In deze sectie wordt beschreven hoe u uw digitale ontvanger aansluit om overeen te komen met uw specifieke apparatuur en om een optimale signaalkwaliteit te verkrijgen.
Sluit alle apparatuur aan voordat u netsnoeren in het stopcontact steekt. Schakel altijd de digitale ontvanger, tv en andere apparatuur uit voordat u kabels aansluit of loskoppelt.
Let op: Zorg ervoor dat elke gebruikte adapter UL-goedgekeurd is.
Uw kabel aansluiten
Sluit een coaxkabel aan op de Cable In.
De tv aansluiten
Een HDMI-kabel gebruiken
Gebruik een HDMI-kabel om verbinding te maken met uw tv.
Een audiokabel gebruiken
Gebruik een RCA- of S/PDIF-kabel om verbinding te maken met uw audiosysteem.
De stroom aansluiten
Gebruik de meegeleverde externe adapter om verbinding te maken met het stopcontact. Gebruik alleen de door Charter geleverde voeding.
Let op: Sluit uw digitale ontvanger of andere apparatuur niet aan op de voeding voordat u alle andere kabels correct hebt aangesloten.
Plaatsing
Volg de onderstaande aanbevolen procedures wanneer u uw digitale ontvanger installeert:
- Monteer de digitale ontvanger niet aan de achterkant van een tv.
- Blokkeer de sleuven rond de digitale ontvanger niet. Het is noodzakelijk om voldoende luchtstroom in het apparaat te hebben. · Bedek de sleuven niet met decoratieve items zoals papieren, doeken of plastic. · Plaats geen elektronische apparatuur of andere objecten op de digitale ontvanger. · Als u de digitale ontvanger op een rek of een boekenkast plaatst, zorg er dan voor dat er voldoende ventilatie is. · Drie inch ventilatie aan de boven- en zijkanten van de ontvanger wordt aanbevolen.
- Plaats de digitale ontvanger op een vlakke, stabiele ondergrond. Vermijd het plaatsen van het apparaat op een oneffen ondergrond zoals een bed, bank, vloerkleed of ander meubel.
- Plaats de digitale ontvanger niet in de buurt van een radiator of verwarmingsrooster.
- Vermijd het blootstellen van de digitale ontvanger aan vloeistoffen. Plaats geen containers gevuld met vloeistof op of in de buurt van de digitale ontvanger.
![Plaatsing]( "Spectrum - 100-H - Plaatsing")
FCC KLANTENINFORMATIE
Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderhevig aan de volgende twee voorwaarden:
- dit apparaat mag geen schadelijke storing veroorzaken, en
- dit apparaat moet alle ontvangen storingen accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.
FCC RF-stralingsblootstellingsverklaring
Dit apparaat voldoet aan de FCC RF-stralingsblootstellingslimieten die zijn vastgesteld voor een ongecontroleerde omgeving.
Alle wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de fabrikant, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken. Dit apparaat en zijn antenne mogen niet samen met een andere antenne of zender worden geplaatst of gebruikt. Dit apparaat moet worden geïnstalleerd en bediend met een minimale afstand van 20 centimeter (gelijk aan 8 inch) tussen de radiator en uw lichaam.
