Handleiding Ender 5 Plus-printer

• Deze handleiding is alleen voor de standaard Ender-5 Plus.
• Sluit het netsnoer aan op een stopcontact met drie gaten.
• Gedetailleerde instructies zijn beschikbaar op de TF-kaart.

WAARSCHUWING

1. Gebruik de printer niet anders dan hierin beschreven om persoonlijk letsel of schade aan eigendommen te voorkomen.
2. Plaats de printer niet in de buurt van een warmtebron of ontvlambare of explosieve objecten. We raden aan om het in een goed geventileerde omgeving met weinig stof te plaatsen.
3. Plaats uw printer in een stabiele omgeving om een ​​hoge afdrukkwaliteit te bereiken.
4. Voordat u experimentele of exotische filamenten gebruikt, raden we aan om standaardfilamenten zoals ABS of PLA te gebruiken om de machine te kalibreren en te testen.
5. Gebruik geen andere stroomkabel dan de meegeleverde. Voor uw veiligheid moet u een geaard stopcontact met drie pinnen gebruiken.
6. Raak het mondstuk of het afdrukoppervlak niet aan tijdens het gebruik, omdat deze heet kunnen zijn. Houd uw handen uit de buurt van de machine tijdens het gebruik om brandwonden of ander persoonlijk letsel te voorkomen.
7. Draag geen handschoenen of losse kleding bij het bedienen van de printer. Dergelijke kleding kan verstrikt raken in de bewegende delen van de printer, wat kan leiden tot schade aan de printer, brandwonden of persoonlijk letsel.
8. Gebruik de meegeleverde gereedschappen bij het verwijderen van vuil van de hete kant van de printer. Raak het mondstuk niet aan wanneer het verwarmd is. Dit kan persoonlijk letsel veroorzaken.
9. Maak de printer regelmatig schoon. Schakel altijd de stroom uit tijdens het schoonmaken en veeg met een droge doek om stof, vastgeplakt plastic of ander materiaal van het frame, de geleiderails of de wielen te verwijderen. Gebruik glasreiniger of isopropylalcohol om het printoppervlak voor elke print te reinigen voor consistente resultaten.
10. Kinderen jonger dan 10 jaar mogen de printer niet zonder toezicht gebruiken.

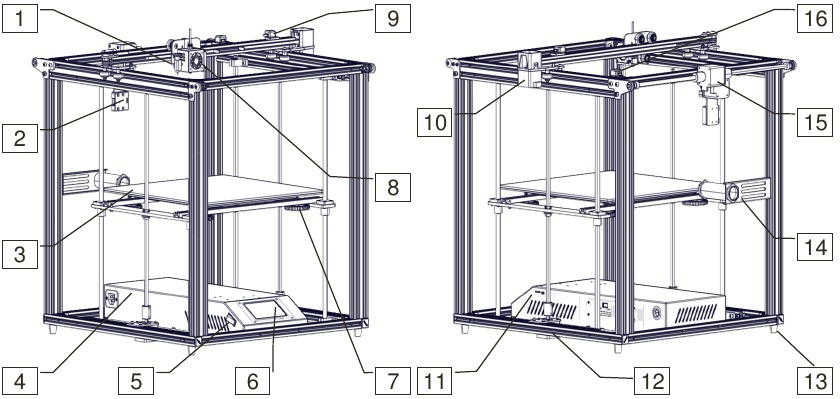

Inleiding

1. BL Touch
2. Apparaat voor het detecteren van gebroken filament
3. Verwarmd bed
4. Hoofdbesturingskast
5. Aan/uit-schakelaar
6. Aanraakscherm
7. Nivelleringsmoer
8. Verwarmingselement
9. Eindschakelaar X-as
10. X-asmotor
11. TF-kaart en USB
12. Z-asmotor
13. Antitrillingsvoeten
14. Filamenthouder
15. Y-asmotor
16. Eindschakelaar Y-as

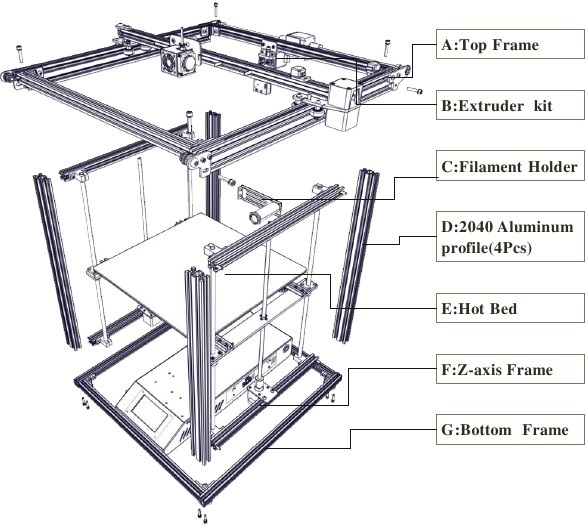

Algemene lijst

Gereedschapslijst

Nr.	Afbeelding	Naam	Aantal
1		Sleutel en schroevendraaier	1 set
2		TF-kaart en -lezer	1 set
3		Spatel	1
4		Tang	1
5		0,4 mm reiniger voor mondstuk	1
6		Stroomkabel	1
7		Filament (200) g	1
8		Reserveonderdelen	1 set
9		USB	1

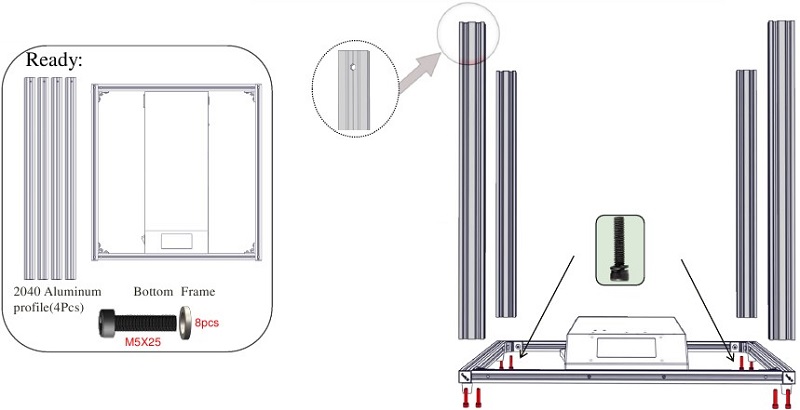

Frame-montage deel 1

Opmerking: houd er rekening mee dat het gat aan de bovenkant van het stuk naar links en rechts is gericht, ten opzichte van de voorkant van de printer.

Stap 1. Houd de voorkant van het onderste frame naar u toe gericht.

Stap 2. Neem een ​​van de aluminium frameonderdelen en plaats deze in de hoek van het onderste frame, bovenop het frame, en lijn deze uit met de hoek. Let op het gat aan de bovenkant van het stuk dat naar links en rechts is gericht, ten opzichte van de voorkant van de printer. Gebruik 2 M5x25-schroeven en ringen om het onderdeel aan het onderste frame te bevestigen.

Stap 3. Installeer de overige 2 aluminium profielen op dezelfde manier als stap 3.

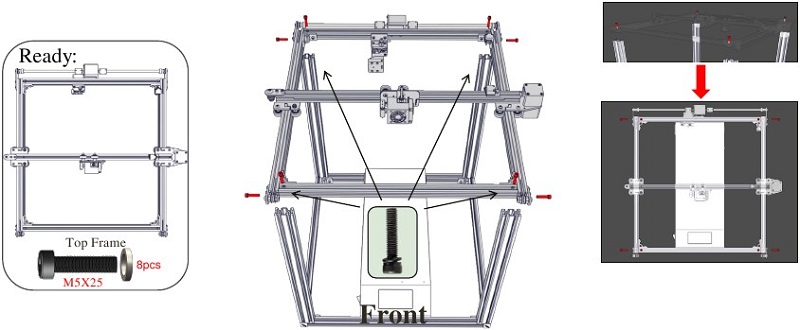

Frame-montage deel 2

Opmerking:

1. Draai de vier schroeven aan de bovenkant vast en draai vervolgens de zijschroeven vast.
2. Als u met de bovenkant van uw passieve Y-asblok te maken hebt, kunt u deze aanpassen om de strakheid van de getande riem aan te passen.

Stap 1. Zorg ervoor dat de voorkant van het onderste frame naar u toe is gericht.

Stap 2.

1. Plaats het bovenste frame bovenop alle vier de aluminium frames.
2. Lijn de voorgeboorde schroefgaten aan de bovenkant van het aluminium frame uit met de gaten aan de bovenkant van het bovenste frame en draai op elke hoek vast met een M5x25-schroef en -ring.
3. Nadat de 4 schroeven aan de bovenkant zijn vastgedraaid, gebruikt u 4 M5x25-schroeven en -ringen om hoekbeugels in elke hoek van de bovenste frames vast te maken, in de bijbehorende gaten aan de buitenrand van het aluminium frame

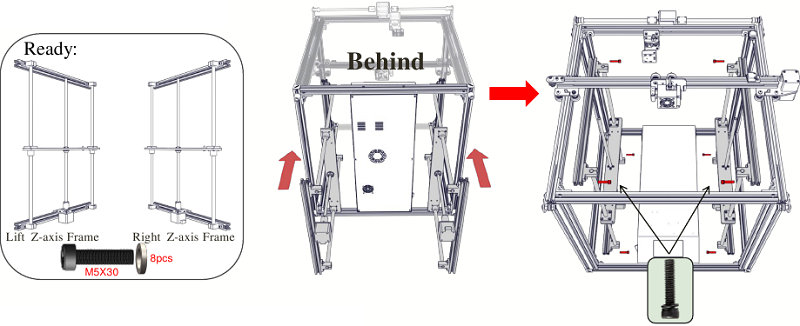

Frame-montage deel 3

Stap 1. Zorg ervoor dat de voorkant van het onderste frame naar u toe is gericht.

Stap 2. Plaats het frame met dubbele Z-as in het eerder gemonteerde frame. Het frame met dubbele Z-as is gemonteerd op de linker en rechter 2040 aluminium profielen van het bovenste frame en moet uitgelijnd zijn met het aluminium profiel. Zorg ervoor dat de motor aan de onderkant zit en bevestig het frame aan de onderste en bovenste samenstelling met een M5x30-schroef en -ring in elke hoek. De bovenste en onderste samenstellingsextrusies hebben overeenkomstige voorgeboorde gaten voor deze schroeven.

Stap 3. Nadat de installatie van het frame met dubbele Z-as is voltooid, controleert u of uw Y-as soepel kan bewegen. Als de beweging wordt belemmerd en het aluminium profiel wordt gewreven, stelt u de excentrische moer af en monteert u uw Z-asframe opnieuw.

Frame-montage deel 4

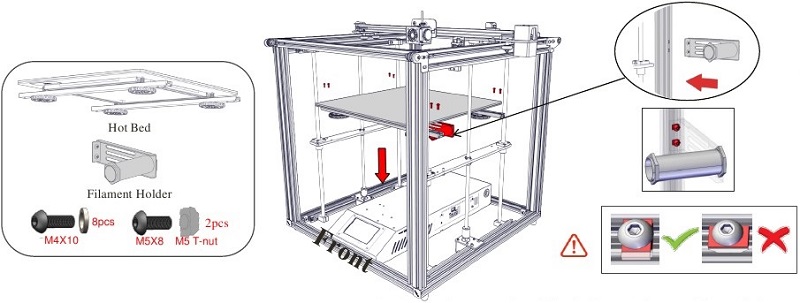

Stap 1. Zorg ervoor dat de voorkant van de basis (b) naar u toe is gericht. Plaats het verwarmde bed op de steunplaat van het frame met dubbele Z-as en lijn het uit met de profielgaten erop.

Stap 2. Gebruik 4 M4x10-schroeven om het verwarmde bed aan de steunplaat op het Z-asframe te bevestigen. Zorg ervoor dat het verwarmde bed vlak is en dat alle zes schroeven stevig zijn vastgedraaid.

Stap 3. Steek vervolgens de M5x8-inbuskopschroef door het schroefdraadgat op de metalen plaatfilamentbeugel, steek vervolgens de M5 T-moer erdoor en draai de M5 T-moer voorzichtig. Draai niet te vast. Draai de M5 T-moer die op de metalen plaatfilamentbeugel is geïnstalleerd in een positie parallel aan de groef van het aluminium profiel en steek deze in het aluminium profiel. De M5 T-moer onder de metalen plaatfilamentbeugel is parallel aan de groef van het 2040 aluminium profiel en wordt erin gestoken. De bovenste M5 T-moer op de metalen plaatfilamentbeugel is parallel aan het 2040 aluminium profiel en ingelegd, draai vervolgens de schroef vast met een inbussleutel en draai de M5 T-moer vast in een positie loodrecht op de groef van het aluminium profiel.

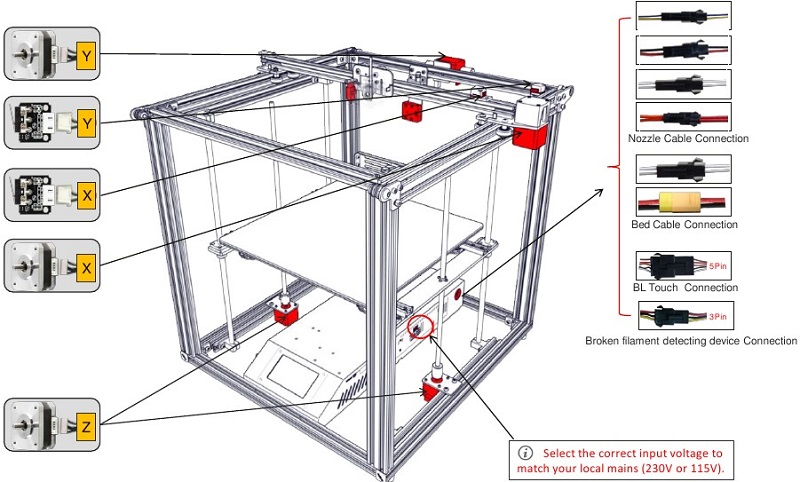

Kabelaansluiting

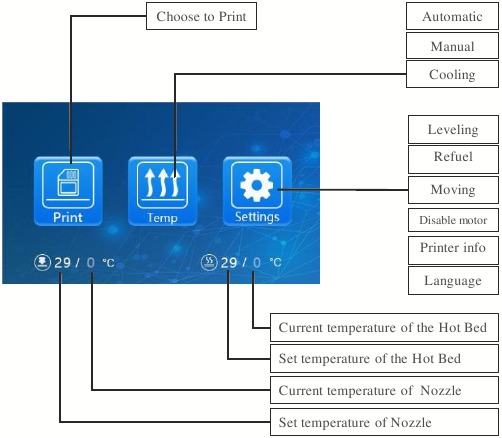

Scherminformatie

Filament laden

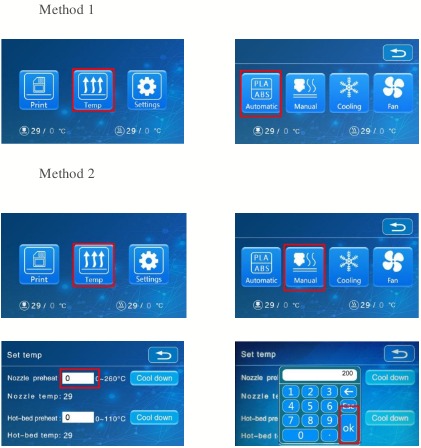

1. Voorverwarmen

2. Toevoeren

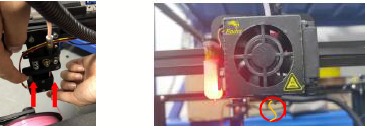

   Houd de extruderhendel ingedrukt en steek het 1,75 mm-filament door de filamentdetector en door de extrudermotor. Blijf toevoeren totdat u filament uit het mondstuk ziet komen.

Tip: Hoe vervang ik het Filament?

1. Snijd het filament in de buurt van de Extruder af en voer langzaam nieuw filament toe totdat ze in het nieuwe filament worden ingevoerd.
2. Verwarm het mondstuk voor, trek het filament snel terug en voer het nieuwe filament toe.

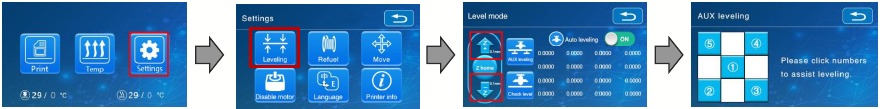

AUX-nivellering

1. Draai de vier nivelleringsmoeren aan de onderkant van het platform iets aan voordat u begint met de eerste nivellering.
2. Selecteer "Settings" (Instellingen) → "Level mode" (Niveaumodus) → "AUX leveling" (AUX-nivellering), klik op het nummer ②.


3. Pas de platformhoogte aan door aan de knop aan de onderkant te draaien. Gebruik een stuk A4-papier (standaard printerpapier) om te helpen bij het aanpassen en zorg ervoor dat het mondstuk licht op het papier drukt.
4. Voltooi de aanpassing op alle 4 de hoeken.
5. Klik op het nummer ① om de platformhoogte in het midden te testen.
6. Herhaal de bovenstaande stappen een of twee keer indien nodig.

		Het mondstuk staat te ver van het platform, waardoor de verbruiksartikelen niet aan het platform kunnen hechten.
		Filamenten worden gelijkmatig geëxtrudeerd en plakken op het platform.
		Het mondstuk staat te dicht bij het platform en de filamenten worden niet genoeg geëxtrudeerd, waardoor het platform zelfs wordt geschraapt.

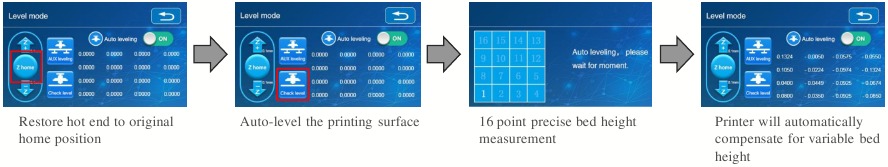

Automatische nivellering

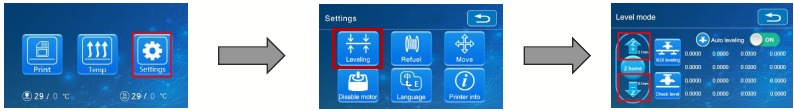

1. In "Settings" (Instellingen) → "Leveling mode" (Niveaumodus)
2. 2 mm voelermaat tussen het mondstuk en het verwarmde bed → Als de opening te dun of te groot is, klikt u op "Z+" of "Z-" op de interface om de opening aan te passen tot iets meer dan 0,2 mm (de afstand tussen het mondstuk en het verwarmde bed moet ongeveer 0,2 mm zijn). Bij 0,2 mm kan de voeler gemakkelijk door de opening tussen het mondstuk en het printplatform.

*Wanneer u de functie voor automatisch nivelleren gebruikt, raden we aan om een vlot toe te voegen vanuit de sectie bouwplaatadhesie in de software-instellingen

Software-installatie

1. Dubbelklik om de software te installeren.


2. Dubbelklik om de software te openen.

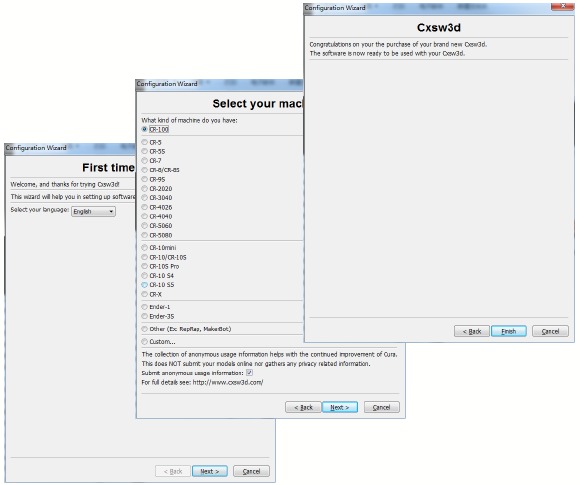

3. Select language (Taal selecteren)→ Next (Volgende) → Select your machine (Selecteer uw machine) → Next (Volgende) → Finish (Voltooien).


Voorbereiden om af te drukken

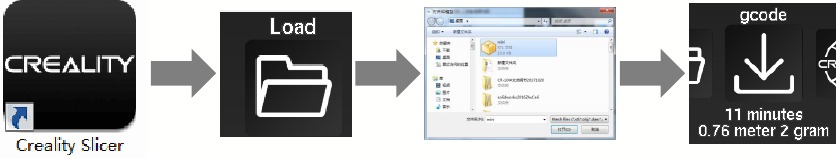

1. Slicing (Snijden)
   Steek de TF-kaart met een kaartlezer in de computer.

   Open de software→ Load (Laden) → Select the file (Selecteer het bestand) → Wacht tot het snijden is voltooid en sla het Gcode-bestand op de TF-kaart op.

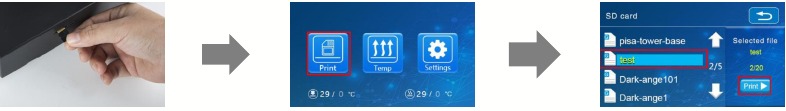

2. Printing (Afdrukken)

   Plaats de TF-kaart → Select Print from TF (Afdrukken vanaf TF selecteren) → Select the file (Selecteer het bestand).

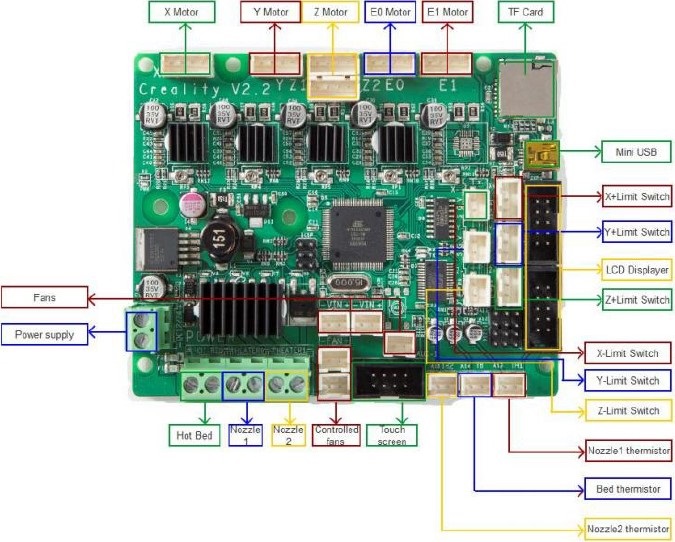

Circuitbedrading
