Handleiding Victure HC-300 wildcamera

Instructies

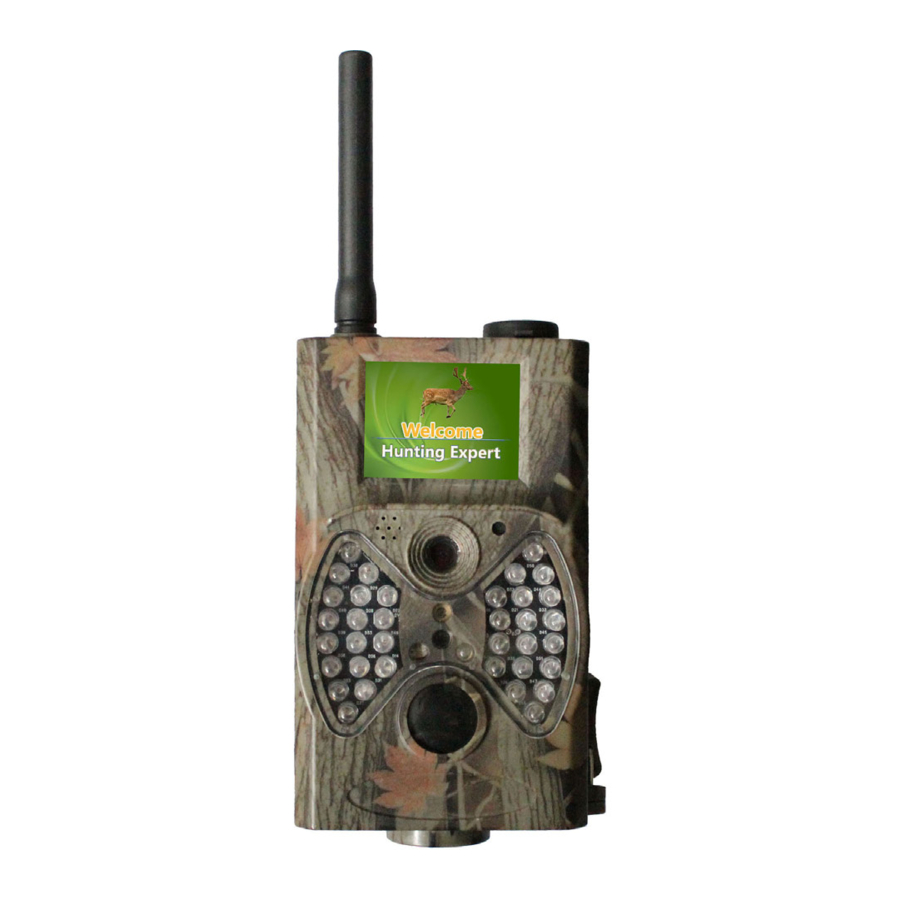

Algemene beschrijving

Deze camera, een digitale wildcamera met mms-functie, is een bewakingscamera die automatisch werkt. Hij kan onmiddellijk worden geactiveerd door elke beweging van mensen (of dieren) in een bepaald interessegebied (ROI) dat wordt bewaakt door een zeer gevoelige passieve infrarood (PIR) bewegingssensor, en legt vervolgens automatisch foto's van hoge kwaliteit (tot 12 miljoen pixels) vast of neemt HD-videoclips (1080P of 720P) op. Vervolgens kan hij de foto's direct naar uw mobiele apparaat verzenden via een GPRS-netwerk. U wordt gewaarschuwd zodra er iets is gebeurd.

Bij zonsopgang begint de unit kleurenfoto's en -video's te maken totdat er onvoldoende licht is (schemering), waarna hij infrarood (monochroom) foto's en video's begint te maken.

Hij is gemakkelijk te gebruiken, omdat er een 2 inch kleurenscherm op de camera zit en een geluidsrecorder en luidspreker in de camera zijn ingebouwd. Een laserpointer wordt gebruikt om te helpen bij het richten van het fotogebied van de camera. En hij ondersteunt mms/sms/e-mail via het GPRS-netwerk.

Hij is bestand tegen water en sneeuw voor gebruik buitenshuis. Bovendien kan de camera worden gebruikt als een draagbare digitale camera.

Camera-interface

De camera heeft de volgende I/O-interfaces: USB-connector, SD-kaartslot, tv-uitgang en externe DC-voedingsconnector.

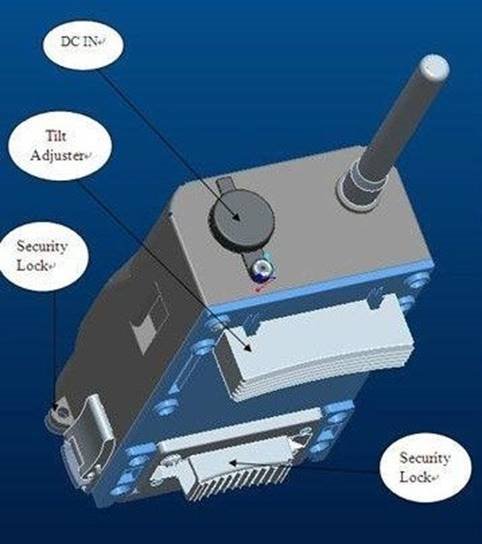

Op de achterkant van de camera bevindt zich een slot voor diefstalbeveiliging en een regelaar om de kanteling te wijzigen bij montage op een onregelmatige interface, bijv. een boom.

Neem even de tijd om vertrouwd te raken met de camerabediening en -weergave. Het is handig om dit gedeelte als bladwijzer op te slaan en ernaar te verwijzen terwijl u de rest van de handleiding doorleest.

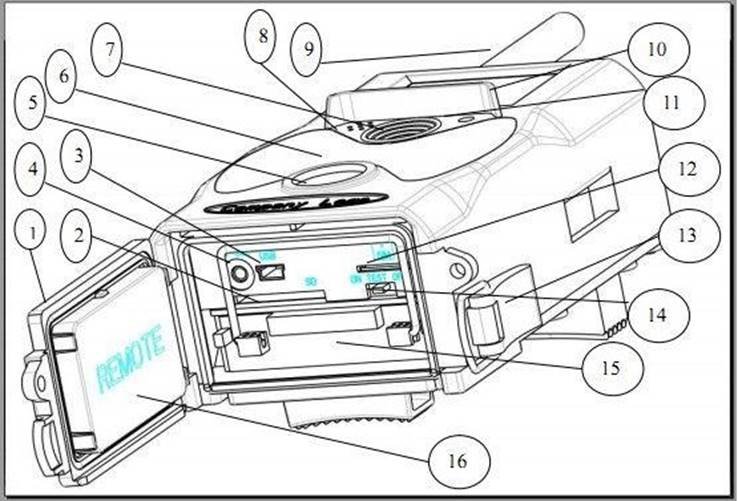

Camera-onderdelen en -functies

1. Onderklep
2. SD-kaartsleuf
3. USB-connector
4. TV-uitgangsconnector
5. PIR
6. Infraroodflitser
7. Lens
8. Microfoon
9. GSM-antenne
10. 2 inch LCD-kleurenscherm
11. Geluidsrecorder
12. SIM-kaartsleuf
13. Slot
14. Aan/uit-schakelaar
15. Batterijvak
16. Draagbare afstandsbediening

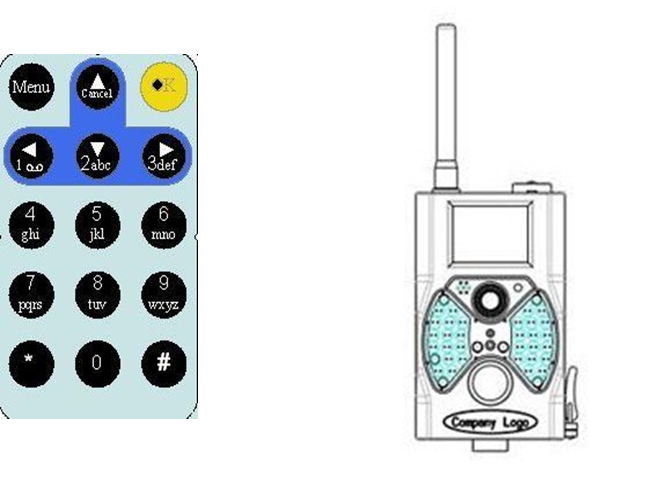

Afstandsbediening

De afstandsbediening is een invoerapparaat van de camera en wordt voornamelijk gebruikt voor klantspecifieke instellingen en wachtwoordinvoer. Dit is een draadloze infrarood afstandsbediening. De maximale afstand voor de afstandsbediening is 9 meter. Er zijn vijftien knoppen op de afstandsbediening.

Opmerking: (De afstandsbediening bevindt zich in de camera)

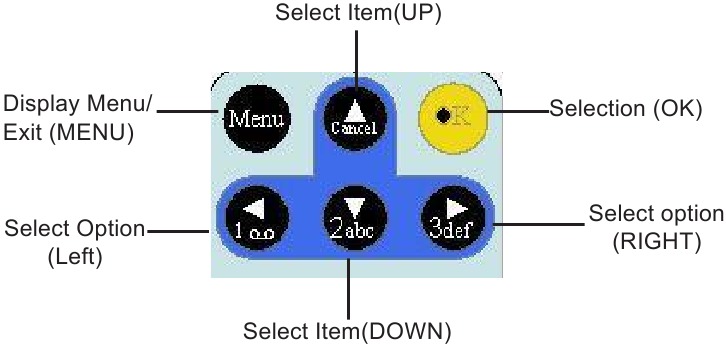

Navigeren

Druk op OMHOOG of OMLAAG om het menu-item te selecteren of te markeren, terwijl u op LINKS of RECHTS drukt om de optie van elk item te selecteren en druk op OK om de selectie te maken.

Tekens

Druk op het leesteken "*" voor de laserpointer.

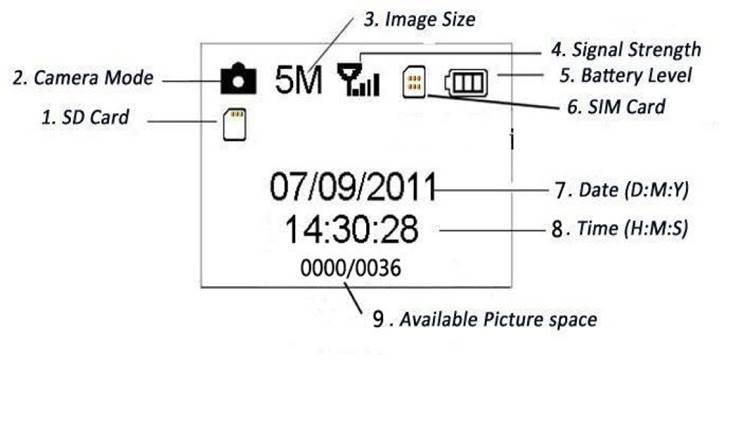

Weergave opname-informatie

Wanneer de camera is ingeschakeld (de aan/uit-schakelaar staat op de stand ON of TEST), wordt de opname-informatie weergegeven op de monitor.

MMS-functie

Deze camera kan foto's direct naar uw mobiele apparaat verzenden via het GPRS-netwerk. U wordt alleen gewaarschuwd als er iets is gebeurd; De mms wordt via GPRS verzonden, dus voordat u deze functie gebruikt, moet u de instellingen in het txt-bestand voor mms maken. Raadpleeg voor gerelateerde informatie paragraaf 4.1 instellingenmenutabel "MMS-modus" en 4.1.15 MMS-instellingen.

SIM-kaartpictogram: Er zijn twee SIM-kaartpictogrammen. Dit betekent dat de SIM-kaart is geplaatst en goed werkt. Dit betekent dat het niet correct kan werken vanwege een lage signaalsterkte of andere communicatieproblemen, zoals het invoeren van onjuiste instellingen van uw mobiele providerparameters.

Er zijn 5 submenu-instellingen over de mms-functie. Inclusief: APN, MMSC, WAP Gateway, MMS Phone, MMS Mail (zie tabel 4.1). MMS Set betekent dat u de juiste mms-instellingenparameters hebt volgens uw netwerk. Send to betekent dat u het telefoonnummer of e-mailadres invoert waarnaar u wilt verzenden. Alle 5 submenu's moeten correcte instellingen hebben.

Ondersteunde indeling

Item	Indeling
Foto	JPG
Video	AVI
Bestandsindeling	FAT32

Hier zijn enkele belangrijke mededelingen. U hoeft zich geen zorgen te maken over de bestandsindeling van de camera, tenzij u problemen hebt met het lezen van de SD-kaart door uw andere apparatuur. Als dit gebeurt, formatteer dan eerst de SD-kaart in de camera of in een computer en plaats de kaart vervolgens terug in uw camera om het opnieuw te proberen.

Waarschuwingen

De werkspanning van de camera is 6V. De camera wordt gevoed door vier of acht AA-batterijen.

Plaats de batterijen volgens de aangegeven polariteit.

Ontgrendel de schrijfbeveiliging voordat u de SD-kaart plaatst.

Plaats de SD-kaart wanneer de aan/uit-schakelaar in de stand OFF staat voordat u de camera test.

Plaats of verwijder de SD-kaart niet wanneer de aan/uit-schakelaar in de stand ON staat.

Het wordt aanbevolen om de SD-kaart door de camera te laten formatteren wanneer deze voor het eerst wordt gebruikt.

De camera bevindt zich in de USB-modus wanneer deze is aangesloten op een USB-poort van een computer. In dit geval fungeert de SD-kaart als een verwisselbare schijf.

Zorg voor voldoende stroom bij het upgraden van de firmware, anders kan het upgradeproces onjuist worden onderbroken. Als er een fout optreedt na een onjuist upgradeproces, kan de camera mogelijk niet meer correct functioneren.

Omdat communicatienetwerken om verschillende redenen kunnen variëren, kunnen we geen 100% succes garanderen bij het verzenden en ontvangen van mms.

Eenvoudige bediening

Stroomvoorziening

Om de camera van stroom te voorzien, zijn vier of acht AA-batterijen nodig.

Open de onderste klep. Controleer of de aan/uit-schakelaar in de stand OFF (rechts) staat en trek het batterijvak eruit. Plaats de volledig opgeladen batterijen in het vak volgens de polariteitsaanduiding die hieronder wordt weergegeven. Duw het batterijcompartiment terug in de batterijkamer.

De volgende batterijen met een uitgang van 1,5 V kunnen worden gebruikt:

1. Alkaline batterijen met hoge dichtheid en hoge prestaties (aanbevolen)
2. Oplaadbare alkaline batterijen
3. Oplaadbare NiMH-batterijen

Er zijn vier batterijsleuven. Sleuf 1 en 2 vormen één groep ("1" wordt op het vak gemarkeerd), terwijl sleuf 3 en 4 de andere groep vormen ("2" wordt op het vak gemarkeerd), waarbij elke groep afzonderlijk de stroom kan leveren.

Wanneer de batterij bijna leeg is, wordt de camera automatisch uitgeschakeld. Vervang de batterijen tijdig. Als u de mms-functie hebt ingesteld, ontvangt u een sms of e-mail om de lage batterijstatus aan te geven.

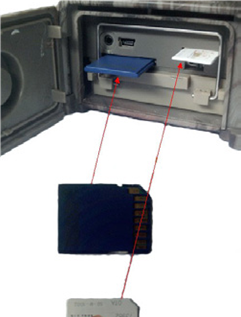

Plaats de SD-kaart en de SIM-kaart

Open de onderste klep. Plaats de SD-kaart in de kaartsleuf met de ongemarkeerde zijde naar boven.

Houd er rekening mee dat de SD-kaart slechts in één richting kan worden geplaatst. Zorg ervoor dat de schrijfbeveiligingsschakelaar van de SD-kaart in de "schrijf"-stand staat, anders kan de camera niet worden ingeschakeld. Wanneer u de mms/sms/e-mailfunctie gebruikt, moet u ervoor zorgen dat u de SIM-kaart in de SIM-kaartsleuf plaatst met de hoek linksboven.

Inschakelen en naar de ON-modus gaan

Voordat u inschakelt, dient u op het volgende te letten:

1. Vermijd temperatuur- en bewegingsstoringen die kunnen worden geïnterpreteerd als dieren of mensen, zoals bomen die gedurende een groot deel van de dag worden blootgesteld aan direct zonlicht of een andere warmtebron. Deze kunnen valse triggers veroorzaken
2. De hoogte vanaf de grond voor het plaatsen van de camera moet 1 meter zijn met het object. Bijvoorbeeld voor herten is de afvalhoogte een goede geschikte maat. Over het algemeen heeft één tot twee meter de voorkeur.

Schuif de aan/uit-schakelaar naar de stand ON (links) om de camera in te schakelen en naar de ON-modus te gaan. Voordat u naar de ON-modus gaat, kunt u de camera op het doelgebied richten met de laserpointer. Raadpleeg voor gerelateerde informatie paragraaf 4.3.

Na het inschakelen van de camera knippert de bewegingsindicatie-led (rood) ongeveer 20 seconden. De 20 seconden is een buffertijd voordat automatisch foto's of video's worden gemaakt, bijv. voor het sluiten en vergrendelen van de onderste klep, het bevestigen van de camera aan een boom en weglopen.

In de ON-modus is het niet nodig om de afstandsbediening te gebruiken. De camera maakt automatisch foto's of video's volgens de standaardinstellingen of eerdere aangepaste instellingen. De camera heeft de geluidsopnamefunctie, dus het geluid wordt ingesloten in de videoclip tijdens het opnemen van een video.

Naar de TEST-modus gaan

Schuif de aan/uit-schakelaar naar de TEST-stand (midden) om naar de TEST-modus te gaan. Er zijn enkele functies in de TEST-modus: Aangepaste instellingen, handmatige opname, voorbeeldweergave of mms handmatig verzenden.

Aangepaste instellingen

Druk op MENU op de afstandsbediening om naar de menu-instelling te gaan. De camera kan de controle overnemen om de camera-instellingen handmatig aan te passen die op de camera of externe tv-monitor worden weergegeven. De gedetailleerde bewerkingen worden beschreven in het hoofdstuk "Geavanceerde bewerkingen".

Handmatige opname

U kunt op OK drukken om handmatig foto's te maken of video op te nemen.

Afbeeldingen of video's bekijken

Er zijn twee manieren om de vastgelegde afbeeldingen of video's te bekijken:

1. LCD-scherm op de camera
2. TV-monitoren die met een tv-kabel op de camera zijn aangesloten

Druk op Rechts om afbeeldingen te bekijken, de nieuwste afbeelding wordt weergegeven op het LCD-scherm op de camera of tv-monitor. Druk op OMHOOG om de vorige afbeelding te bekijken en druk op OMLAAG voor de volgende. De gedetailleerde bewerkingen, zoals het verwijderen van afbeeldingen of video's, worden beschreven in het hoofdstuk "Geavanceerde bewerkingen".

MMS verzenden

De mms-functie is beschikbaar nadat de MMS-modus is ingesteld op "Instant", waarbij een van de 1-99 foto's optisch is om één dag via het GPRS-netwerk te verzenden.

Uitschakelen

Schuif de aan/uit-schakelaar naar de stand OFF (rechts) om de camera uit te schakelen. Houd er rekening mee dat de camera, zelfs in de OFF-modus, nog steeds een bepaald vermogen verbruikt op µA-niveau.

Verwijder daarom de batterij als de camera lange tijd niet wordt gebruikt.

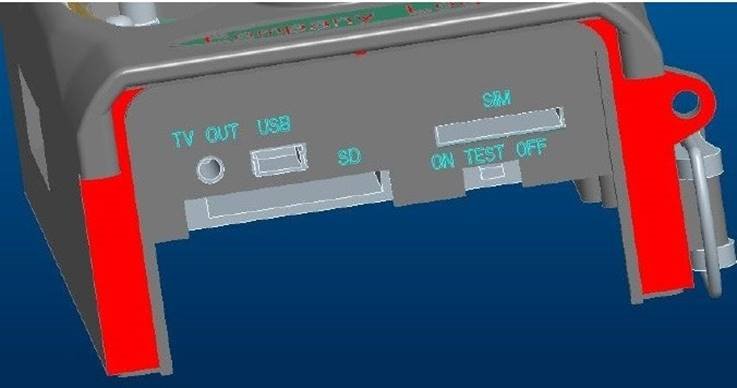

Geavanceerde bewerkingen

Uit de basisbewerkingen van de camera in het vorige hoofdstuk weten we dat de camera drie basisbedrijfsmodi heeft:

1. OFF-modus: Aan/uit-schakelaar staat in de OFF-stand (rechts).
2. ON-modus: Aan/uit-schakelaar staat in de ON-stand (links).
3. TEST-modus: Aan/uit-schakelaar staat in de TEST-stand (midden).

In de bovenstaande drie modi is de OFF-modus de aangegeven veilige modus bij het vervangen van de SD-kaart of batterijen en het transporteren van de camera.

In dit hoofdstuk worden de geavanceerde bewerkingen voor het aanpassen van de camera-instellingen uitgelegd. De instellingen kunnen alleen worden aangepast in de TEST-modus en de afstandsbediening is vereist.

Instellingenmenu

Om het instellingenmenu van de camera te bekijken, drukt u op MENU in de TEST-modus (in dit hoofdstuk het instellingenmenu genoemd). Het instellingenmenu wordt weergegeven op het LCD-scherm van de camera of de externe tv-monitor.

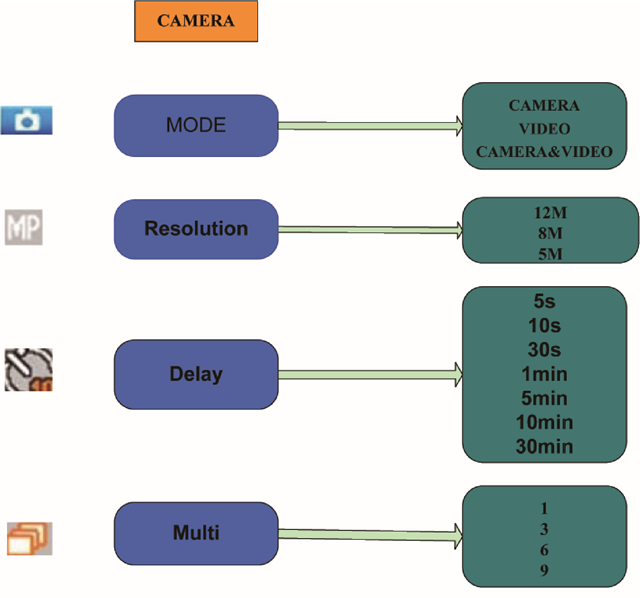

Foto-instelling

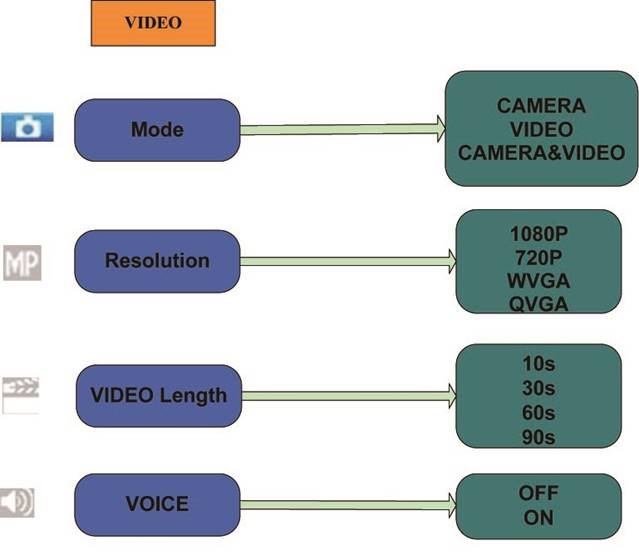

Video-instelling

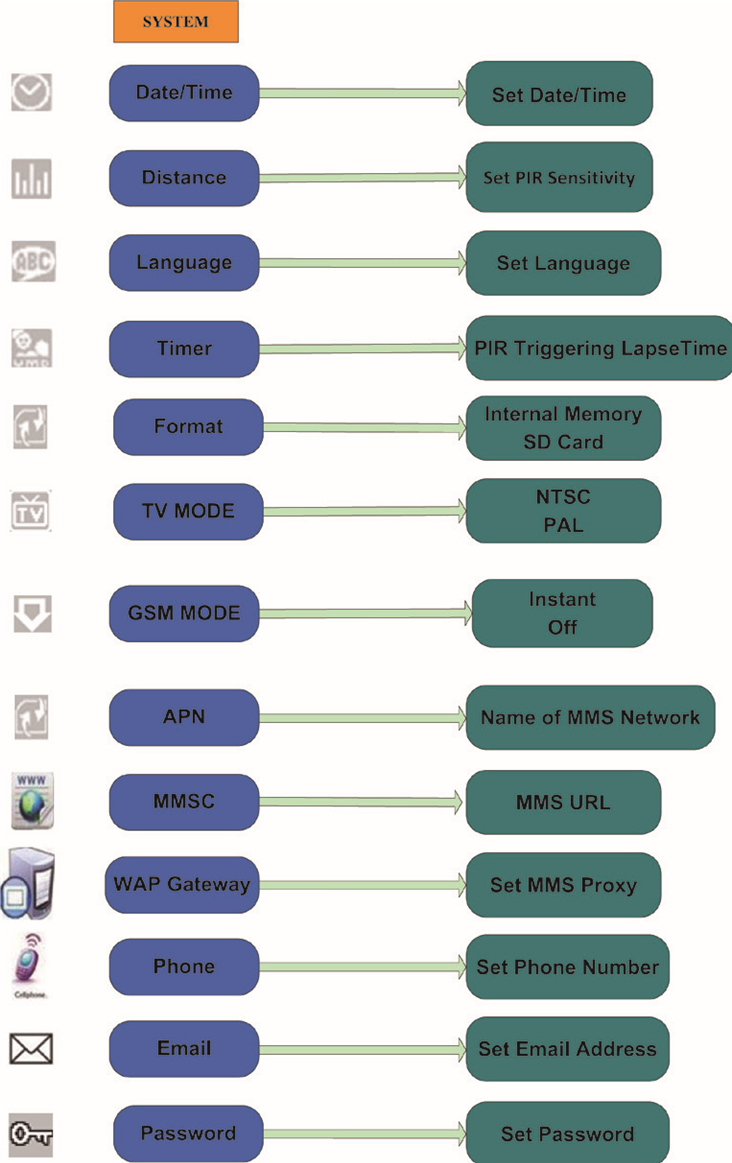

Systeeminstelling

Standaard

Standaardinstellingen worden hieronder weergegeven:

Instelling	Standaard	Items
Mode	Camera	Camera, Video, Camera & Video
Resolution (Camera)	12M	12M,8M,5M
Delay	5 Seconds	5-30 Seconds, 1-30 Minute
Multi	Single	Single, 3,6,9 Pictures
Resolution (Video)	1080P	1080P, 720P, WVGA, QVGA
Video Length	10s	10s, 30s, 60s, 90s
Voice	On	Off, On
Date/Time	1/1/2010 0;0:0 DD/MM/YY	YY/MM/DD,MM/DD/YY,DD/MM/YY Adjust
Distance	High	High, Normal, Low
Language	English	English, Deutsch
Timer	0 0 0 to 23 59 59	Adjust
Format	Internal Memory	Internal Memory, SD Card
TV Mode	NTSC	NTSC,PAL
GSM Mode	Instant (99)	Instant, Off
APN	"CMwap"
MMSC	http://mmsc.monternet.com
WAP Gateway	"10.0.0.172",80
MMS Phone
MMS Email
Password	Off	Off, On

Algemene instellingen

De bedieningsstappen zijn geschikt voor de volgende menu-items: Cameramodus, Fotoformaat, Videoformaat, Multi,

Videolengte, Vertraging, Timer en GSM-modus

Cameramodus instellen

Er zijn twee cameramodi: Camera of Video. De manier om de cameramodus in te stellen is via het instellingenmenu.

Het volgende laat zien hoe u de cameramodus instelt op Video, op voorwaarde dat de vorige optie Foto is:

1. Druk op MENU om het instellingenmenu weer te geven.
2. Druk op OMLAAG om Modus te selecteren.
3. Druk op RECHTS om Video te selecteren.
4. Druk op OK om de huidige instelling op te slaan. Druk op MENU om de instelling te annuleren en terug te keren naar de info-weergave.

SD-kaart formatteren

Het systeem verwijdert alle afbeeldingen of video's die op de SD-kaart zijn opgeslagen na het formatteren. Zorg ervoor dat u een back-up hebt gemaakt van belangrijke gegevens.

1. Druk op MENU om het instellingenmenu weer te geven.
2. Druk op RECHTS om Systeeminstelling te selecteren.
3. Druk op OMLAAG om Formatteren te selecteren.
4. Druk op RECHTS om SD-kaart te selecteren.
5. Druk op OK om Enter te selecteren om het submenu te openen.
6. Druk op RECHTS om OK te selecteren. OK wordt gemarkeerd.
7. Druk op OK om het formatteren van de SD-kaart te starten. Tijdens het formatteren toont het scherm het bericht "Please Wait" (Even geduld a.u.b.) zoals hieronder.

Druk op MENU om de instelling te annuleren en terug te keren naar de info-weergave.

Please Wait!

Fotoformaat instellen

Deze parameter heeft drie waarden: 12MP, 8MP en 5MP. De standaardwaarde is 12 megapixels. Het volgende laat zien hoe u het pixelformaat instelt als 8M Pixel:

1. Druk op MENU om het instellingenmenu weer te geven.
2. Druk op OMLAAG om Resolutie te selecteren
3. Druk op Rechts om Fotoformaat te selecteren.
4. Druk op OMLAAG om 8 M Pixel te selecteren.
5. Druk op OK om de huidige instelling op te slaan en druk vervolgens op menu om terug te keren naar de info-weergave.

Druk op MENU om de instelling te annuleren en terug te keren naar de info-weergave.

Videoformaat instellen

Deze parameter heeft ook vier waarden: 1080P, 720P, WVGA, QVGA.

De standaardwaarde is 1080P. Het volgende laat zien hoe u het videoformaat instelt op 720P, op voorwaarde dat de vorige optie op 1080P staat:

1. Druk op MENU om het instellingenmenu weer te geven.
2. Druk op OMLAAG om Resolutie te selecteren.
3. Druk op RECHTS om 720P te selecteren.
4. Druk op OK om de huidige instelling op te slaan en druk vervolgens op menu om terug te keren naar de info-weergave.

Druk op MENU om de instelling te annuleren en terug te keren naar de info-weergave.

Datum en tijd instellen

U kunt de datum en tijd van het apparaat wijzigen door deze parameter indien nodig in te stellen, bijvoorbeeld na elke batterijwissel. De datumnotatie is dag/maand/jaar, de tijdnotatie is uur: minuut: seconde. De geldige waarde voor het jaar ligt tussen 2010 en 2050.

Op voorwaarde dat de datum en tijd moeten worden ingesteld op 15 november 2011 en half elf, zijn de stappen als volgt:

1. Druk op MENU om het instellingenmenu weer te geven.
2. Druk op de rechterknop om "system" (systeem) te openen
3. Druk op OMLAAG om Datum/tijd te selecteren.
4. Druk op de rechterknop om de Datum/tijd-interface weer te geven. Druk op OMHOOG en OMLAAG om de waarde te wijzigen
5. Druk op OK om alle huidige instellingen op te slaan en druk vervolgens op MENU om terug te keren naar de info-weergave.

Druk op MENU om de instelling te annuleren en terug te keren naar de info-weergave.

Multi instellen

Deze parameter beïnvloedt het aantal foto's dat wordt gemaakt voor elke triggering in de cameramodus. Het heeft vier waarden: "1 Photo" ("1 foto"), "3 Photos" ("3 foto's") en "3 Photos and 9 photos" ("3 foto's en 9 foto's"). De standaardwaarde is "1 Photo" ("1 foto"). Het volgende laat zien hoe u de fotoburst instelt op 3 foto's, op voorwaarde dat de vorige optie 1 foto is:

1. Druk op MENU om het instellingenmenu weer te geven.
2. Druk op OMLAAG om Multi te selecteren.
3. Druk op RECHTS om 3 foto's te selecteren.
4. Druk op OK om de huidige instelling op te slaan en druk vervolgens op MENU om terug te keren naar de info-weergave

Druk op MENU om de instelling te annuleren en terug te keren naar de info-weergave

Videolengte instellen

Het volgende laat zien hoe u de videolengte instelt op 30 seconden, op voorwaarde dat de vorige waarde 10 seconden is:

1. Druk op MENU om het instellingenmenu weer te geven.
2. Druk op OMLAAG om Videolengte te selecteren
3. Druk op RECHTS om 30S te selecteren.
4. Druk op OK om de huidige instelling op te slaan en druk vervolgens op MENU om terug te keren naar de info-weergave

Druk op MENU om de instelling te annuleren en af te sluiten.

Video-geluid instellen

Het volgende laat zien hoe u het geluid van de video uitschakelt:

1. Druk op MENU om het instellingenmenu weer te geven.
2. Druk op OMLAAG om Spraak te selecteren.
3. Druk op RECHTS om de Spraakinstellingsinterface weer te geven.
4. Druk op OMHOOG om "OFF" ("UIT") te selecteren
5. Druk op OK om de huidige instelling op te slaan en druk vervolgens op MENU om terug te keren naar de info-weergave.

Druk op MENU om de instelling te annuleren en terug te keren naar de info-weergave

PIR-triggerintervaltijd instellen

Deze parameter betekent hoe lang de PIR (passieve infrarood bewegingssensor) wordt uitgeschakeld na elke triggering in de ON-modus. Gedurende deze tijd reageert de PIR van het apparaat niet op de beweging van mensen (of dieren). Het minimale interval is 5 seconden, wat betekent dat de PIR de hele tijd werkt en er bijna continu media wordt opgenomen. Het maximale interval is 30 minuten, wat betekent dat de PIR na elke triggering 30 minuten wordt uitgeschakeld. De standaardwaarde is 5 seconden.

Het volgende laat zien hoe u de PIR-triggerintervaltijd instelt op 1 minuut, op voorwaarde dat de vorige optie 5 seconden is.

1. Druk op MENU om het instellingenmenu weer te geven.
2. Druk op OMLAAG om Vertraging te selecteren.
3. Druk op RECHTS om de intervalinstelling te openen.
4. Druk op OMLAAG om 1 minuut te selecteren.
5. Druk op OK om de huidige instelling op te slaan en druk vervolgens op MENU om terug te keren naar de info-weergave.

Druk op MENU om de instelling te annuleren en terug te keren naar de info-weergave.

PIR-gevoeligheid instellen

Deze parameter definieert de gevoeligheid van de PIR. Er zijn drie parameters: High (Hoog), Normal (Normaal) en Low (Laag). De standaardwaarde is "Normal" ("Normaal"). Een hogere graad geeft aan dat de camera gemakkelijker wordt geactiveerd door beweging, waardoor er meer foto's worden gemaakt of meer video's worden opgenomen. Het wordt aanbevolen om een hoge gevoeligheid binnenshuis te gebruiken of in een omgeving met weinig interferentie, en om een lagere gevoeligheid buitenshuis te gebruiken of in een omgeving met veel interferentie, zoals hete wind, rook, in de buurt van een raam enz. Bovendien is de gevoeligheid van de PIR sterk gerelateerd aan de temperatuur. Een hogere temperatuur leidt tot een lagere gevoeligheid. Daarom wordt aangeraden om een hogere gevoeligheid in te stellen voor een omgeving met een hoge temperatuur.

Het volgende laat zien hoe u de PIR-gevoeligheid instelt op Laag, op voorwaarde dat de vorige optie Hoog is.

1. Druk op MENU om het instellingenmenu weer te geven.
2. Druk op Omlaag om Afstand te selecteren
3. Druk op RECHTS om de selectie te openen
4. Druk op OMLAAG om "LOW" ("LAAG") te selecteren.
5. Druk op OK om de huidige instelling op te slaan en druk vervolgens op MENU om terug te keren naar de info-weergave.

Druk op MENU om de instelling te annuleren en terug te keren naar de info-weergave.

Timer instellen

Deze parameter definieert een bepaald tijdsverloop op een dag waarop de camera kan worden geactiveerd. In de rest van de tijd is het apparaat uitgeschakeld. De effectieve waarde van het uur ligt tussen 0 en 23, terwijl de minuut tussen 0 en 59 ligt.

Op voorwaarde dat de camera van acht uur 's ochtends tot vijf uur 's middags moet werken, zijn de stappen als volgt:

1. Druk op MENU om het instellingenmenu weer te geven.
2. Druk op OMLAAG om Timer te selecteren.
3. Druk op RECHTS om een item te selecteren, druk op OMHOOG of OMLAAG om de waarde te wijzigen totdat de starttijd verandert in 8 en de stoptijd verandert in 17.
4. Druk op OK om alle huidige instellingen op te slaan en druk vervolgens op MENU om terug te keren naar de info-weergave.

Druk op MENU om terug te keren naar het vorige menu.

MMS-instellingen

Er zijn enkele instellingen die moeten worden ingevoerd, de stappen zijn als volgt:

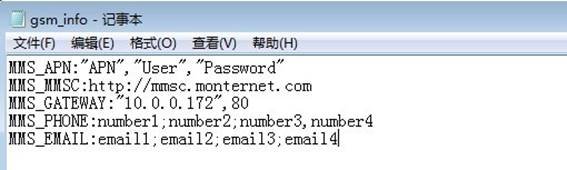

1. Bewerk het bestand ' gsm_info.txt ' (gsm_info.txt) op de computer om de MMS-parameters in te stellen en sla het vervolgens op de SD-kaart op, hieronder ter referentie:

   Let op: dit is slechts een voorbeeld. Neem voor meer informatie contact op met uw netwerkserviceprovider en er moeten 3 parameters van de netwerkprovider worden bewerkt. Er kunnen maximaal 4 TELEFOONNUMMERS en E-MAILADRESSEN worden toegevoegd.
2. Laad de volledig opgeladen batterijen.
3. Plaats de SD-kaart met het txt-bestand.
4. Plaats de SIM-kaart.
5. Schakel in en ga naar de TEST-modus.

MMS-modus instellen

Het volgende laat zien hoe u de GSM-modus instelt op Uit, op voorwaarde dat de vorige optie Instant is:

1. Druk op MENU om het instellingenmenu weer te geven.
2. Druk op OMLAAG om GSM-modus te selecteren.
3. Druk op RECHTS om Uit te selecteren.
4. Druk op OK om de huidige instelling op te slaan en druk vervolgens op MENU om terug te keren naar de info-weergave.

Druk op MENU om de instelling te annuleren en terug te keren naar de info-weergave.

Als u "Instant" ("Direct") kiest, moet u selecteren hoeveel MMS u wilt verzenden om kosten te besparen. U kunt 0 tot 99 foto's kiezen.

Wachtwoord invoeren

Als de wachtwoordinstelling is geselecteerd als Aan, wordt u na het inschakelen van de camera gevraagd om het wachtwoord in te voeren op het LCD-scherm van de camera. Het standaardwachtwoord is uitgeschakeld. Het kan worden gewijzigd met de volgende stappen:

1. Druk op MENU om het instellingenmenu weer te geven.
2. Druk op OMLAAG om Wachtwoord te selecteren.
3. Druk op OMLAAG om Aan te selecteren en druk vervolgens op Rechts om 4 cijfers als wachtwoord te selecteren
4. Druk op OK om de huidige instelling op te slaan en druk vervolgens op MENU om terug te keren naar de info-weergave.
5. De volgende keer dat u de camera inschakelt, wordt u gevraagd om het wachtwoord in te voeren op het LCD-scherm.

Druk op MENU om de instelling te annuleren en terug te keren naar het vorige menu.

Weergave

In de weergavemodus kunnen afbeeldingen of video's worden bekeken en verwijderd. De afbeeldingen en video's kunnen worden bekeken op: LCD-scherm op de camera en tv-monitor die met een tv-kabel op de camera is aangesloten. Voor de eenvoud worden bewerkingen met een pc hier niet geïntroduceerd.

Foto of video bekijken

1. Schakel over naar de TEST-modus en ga naar de info-weergave.
2. Druk op Rechts om de nieuwste foto (of video) op het LCD-scherm van de camera, de tv-monitor of de beeldbrowser met tv-ingangaansluiting te bekijken.
3. Druk op Links om de video af te spelen tijdens het bekijken
4. Druk nogmaals op Links om het afspelen van de video te stoppen.
5. Druk op OMHOOG om de vorige foto (of video) te bekijken en op OMLAAG voor de volgende.
6. Druk op OK om terug te keren naar de info-weergave.

Bij het bekijken van afbeeldingen worden respectievelijk het totale aantal afbeeldingen op de SD-kaart en de index van de weergegeven afbeelding weergegeven.

Foto of video verwijderen

De bewerkingen zijn als volgt:

1. Druk op Rechts om Foto's en Video's weer te geven.
2. Druk op Menu om Verwijderen te selecteren.
3. Druk op Rechts om huidig verwijderen of alles verwijderen te selecteren.
4. Druk op OK. Annuleren en OK worden weergegeven.
5. Druk op OK om de afbeelding of video te verwijderen.

Druk op annuleren om te annuleren en druk vervolgens op MENU en OK om terug te keren naar de info-weergave

Houd er rekening mee dat na het verwijderen van een foto- of videobestand de verwijderde bestanden niet meer kunnen worden hersteld! Om alle afbeeldingen en videoclips op de SD-kaart te verwijderen, wordt bovendien aangeraden om de SD-kaart te formatteren. Raadpleeg 4.1.7.

Laserpointer

De laserpointer kan worden ingeschakeld en is vooral handig als het wat donker is als een extra functie voor het aanwijzen van een object of een bepaald gebied van belang (ROI).

Druk op * om het laserlicht in de TEST-modus in te schakelen en gebruik de kantelverstelling aan de achterkant van de camera om de hoek van de opnamerichting aan te passen.

OPMERKING: Houd er rekening mee dat de laser schadelijk kan zijn voor de ogen als deze op een andere persoon wordt gericht.

Bestandsnummering

Afbeeldingen en video's worden afzonderlijk opgeslagen in de vooraf benoemde map (104MEDIA). De bestandsnummering gaat verder door één toe te voegen aan het laatste nummer voor elke nieuwe afbeelding of video. De opslagnaam is bijvoorbeeld PTDC0001.JPB of PTDC0001.AVI. Via het achtervoegsel kunt u onderscheiden of het bestand een afbeelding is (met het achtervoegsel .jpg) of een video (met het achtervoegsel .avi).

Firmware-upgrade

Deze camera is uitgerust met een automatische upgradefunctie voor u. Een upgrade is alleen nodig als er een verbeterde firmware beschikbaar is. De bewerkingen zijn als volgt:

1. Pak het updatebestand uit
2. Kopieer de FW18NA.bin naar de SD-kaart.
3. Plaats de SD-kaart in de camera.
4. Schakel de camera in (in de testmodus).
5. De camera leest deze en werkt zichzelf automatisch bij. Tijdens het updaten van de camera is het scherm zwart.
6. Het scherm licht op nadat het klaar is
7. Haal de SD-kaart eruit en plaats deze in de pc, verwijder de FW18NA.bin op de SD-kaart (als u dit niet doet, gaat de camera weer in de updatemodus wanneer deze wordt ingeschakeld).
8. Plaats de SD-kaart in de camera om te kunnen werken.

Appendix I: Technische specificaties

Beeldsensor	5MP Color CMOS
Lens	F/NO=3.0, FOV(Field of View)=60°
IR-flitser	65feet/20m
LCD-scherm	2" TFT
Geheugenkaart	Van 20 MB tot 32 GB
Fotoresolutie	12M = 4000x3000, 8M = 3200x2400, 12M = 4000x3000, 8M = 3200x2400, 5M = 2592×1944, , 5M = 2592×1944
Videoresolutie	1080P (15fps),720P (30fps)
Videolengte	10s – 90s
Camera+video	Eerst foto, dan video
PIR-sensor	Meerdere zones
PIR-detectieafstand	65feet/20m(onder 77°F/25°C op normaal niveau)
PIR-detectiehoek	65°
PIR-gevoeligheid	Instelbaar (Hoog/Normaal/Laag)
Werkingsmodus	CAMERA, VIDEO,CAMERA&VIDEO
Triggertijd	1.1s
Triggerinterval	5sec. - 30min; Programmeerbaar
Timer	Time Lapse programmeerbaar
Tijdstempel	Datum en tijd
Foto-reeks	1, 3, 6, 9
Voeding	8×AA of 4×AA of zonne-energievoeding
Stand-by stroom	< 0.25 mA (<6mAh/dag)
Stroomverbruik	400 video's (interval=5min, videolengte=10s); >500 MMS (gebruik 8*AA-batterijen)
Microfoon/luidspreker	Beschikbaar
SMS-waarschuwing batterij bijna leeg	Verstuur "Low Battery"
Montage	Touw/Riem/Python-slot
Afmetingen	145x80 x55 mm
Gewicht	0.3KG
Waterdichtheid	IP54
Bedrijfstemperatuur	-20 - +60°C / -30 - +70°C
Luchtvochtigheid tijdens bedrijf	5% ~ 95%
Beveiligingsverificatie	FCC, CE, RoHS

Appendix II: Onderdelenlijst

Naam onderdeel	Hoeveelheid
Digitale camera	1
Draadloze afstandsbediening	1
USB-kabel	1
TV-kabel	1
Riem One	1
Gebruikershandleiding	1
Antenne One	1
SD-kaart	Optioneel
Zwarte 940NM IR-flitser	Optioneel
Batterij	Niet inbegrepen
Zonne-energievoeding	Optioneel

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Handleiding Victure HC-300 wildcamera

Beschikbare talen
