Klipsch Promedia 2.1 Handleiding

RISICO OP ELEKTRISCHE SCHOK! NIET OPENEN!

Om het risico op elektrische schokken en brand te verminderen, mag u de afdekking of achterplaat van dit apparaat niet verwijderen. Er bevinden zich geen onderdelen in het apparaat die door de gebruiker kunnen worden onderhouden. Laat reparaties over aan een door Klipsch erkend servicecentrum.

Het internationale symbool van een bliksemschicht in een driehoek is bedoeld om u te waarschuwen voor ongeïsoleerde "gevaarlijke spanning" in de behuizing van het apparaat.

Om elektrische schokken te voorkomen, moet u de brede pen van de stekker van het netsnoer in de brede sleuf van het stopcontact steken en volledig insteken.

Stel deze apparatuur niet bloot aan regen of vocht om het risico op elektrische schokken te verminderen.

Steek het netsnoer pas in het stopcontact nadat u uw systeem hebt ingesteld.

1. Lees de instructies. Alle veiligheids- en bedieningsinstructies moeten worden gelezen voordat het apparaat wordt bediend en moeten worden bewaard voor toekomstig gebruik.
2. Neem waarschuwingen in acht. Alle waarschuwingen op het apparaat en in de bedieningsinstructies moeten worden opgevolgd.
3. Water en vocht. Het apparaat mag nooit in, op of in de buurt van water worden gebruikt vanwege het risico op een fatale schok.
4. Wand- en plafondmontage. Het apparaat mag alleen op een wand of plafond worden gemonteerd zoals aanbevolen door de fabrikant.
5. Ventilatie. Het apparaat moet altijd zo worden geplaatst dat er voldoende ventilatie is. Het mag nooit in een ingebouwde installatie worden geplaatst of op een plaats waar de luchtstroom door het koellichaam of de ventilatieopeningen kan worden belemmerd.
6. Warmte. Plaats het apparaat nooit in de buurt van warmtebronnen zoals een radiator, vloerrooster, fornuis of ander warmte genererend apparaat.
7. Stroomvoorziening. Het apparaat mag alleen worden aangesloten op een stroomvoorziening van het type dat wordt beschreven in de bedieningsinstructies of zoals aangegeven op het apparaat.
8. Bescherming van het netsnoer. Netsnoeren moeten zo worden geleid dat er niet op wordt getrapt of dat ze niet worden bekneld door voorwerpen die erop of ertegen worden geplaatst. Besteed speciale aandacht aan de plaats waar de stekker in een stopcontact of verdeelstekker gaat en waar het snoer het apparaat binnengaat.
9. Perioden van niet-gebruik. Het apparaat moet worden losgekoppeld van het stopcontact wanneer het gedurende langere tijd niet wordt gebruikt.
10. Gevaarlijke toegang. Er moet op worden gelet dat er geen vreemde voorwerpen of vloeistoffen in het apparaat vallen of worden gemorst.
11. Schade die service vereist. Het apparaat moet worden gerepareerd door een erkend servicecentrum wanneer:
    • De stekker of het netsnoer is beschadigd.
    • Er zijn voorwerpen gevallen of vloeistoffen gemorst in het apparaat.
    • Het apparaat is blootgesteld aan vocht.
    • Het apparaat lijkt niet goed te werken of vertoont een duidelijke verandering in prestaties.
    • Het apparaat is gevallen of de behuizing is beschadigd.
12. Service. De gebruiker mag niet proberen het apparaat te repareren anders dan beschreven in de bedieningsinstructies. Alle andere service moet worden overgelaten aan gekwalificeerd personeel. Amerikaanse klanten kunnen, indien dealerservice niet beschikbaar is, contact opnemen met de klantenservice van Klipsch voor een retourautorisatienummer (RA) voordat ze het product verzenden. Klantenservice van Klipsch: 1-888-554-5665. Als u het product buiten de VS hebt gekocht, neem dan contact op met uw plaatselijke dealer of distributeur.

PAKKETLIJST

2 Satellietluidsprekers met bevestigde voetstukken
1 Bedieningspod, bevestigd aan één satellietluidspreker
1 Subwoofer
1 Pakket met twee afzonderlijke luidsprekeraansluitingen
1 Handleiding verpakt met rubberen isolatievoetjes

LUIDSPREKERPLAATSING

1. Bevestig de meegeleverde rubberen voetjes aan de onderkant van alle luidsprekers.
2. De twee satellietluidsprekers moeten aan elke kant van uw computermonitor worden geplaatst. Voor wandmontage kunnen de voetstukken worden verwijderd door de 1/4" 20-draads bout los te schroeven, die geschikt is voor een breed scala aan muurbeugels die verkrijgbaar zijn in stereo- en elektronicawinkels. Klipsch WB-1 muurbeugels zijn verkrijgbaar op www.klipsch.com.
3. Plaats de subwoofer direct onder uw computerbureau of dicht bij de satellietluidsprekers. Bedek de zijsubdriver of de voorste poort van de behuizing niet en zorg voor voldoende ventilatie aan de achterkant van de subwoofer. Het is normaal dat dit paneel warm aanvoelt. De subwoofer mag niet dichter dan 25 cm van de computermonitor staan om interferentie te voorkomen.
4. Luidspreker- of stroomkabels die over een gebied met veel voetverkeer lopen, moeten tegen een muur of hoek worden geplaatst en met tape worden vastgezet.

GELUIDSKAARTAANSLUITING

1. Sluit de ingangskabel van de ProMedia 2.1-bedieningspod aan op de uitgang van de geluidskaart aan de achterkant van de pc. Omdat de Klipsch ProMedia 2.1 een eigen interne versterker heeft, is deze ontworpen om aan te sluiten op de lijnuitgang. Aansluiting op de luidsprekerniveau-uitgang kan leiden tot een slechte geluidskwaliteit.
2. Sluit de uitgang van de bedieningspod, dit is de ronde stekker met meerdere pinnen, aan op de "Preamp Input" (Voorversterker ingang) van de subwoofer.
3. Sluit vanaf de subwoofer de twee overgebleven afzonderlijke luidsprekerdraden aan op elk van de twee satellieten. Let op de juiste polariteit (+/-) voor de vertinde draadeinden die op de subwoofer worden aangesloten.

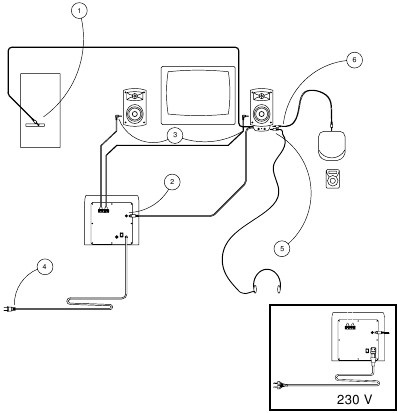

LUIDSPREKER AANSLUITSCHEMA

1. Sluit de ministekker aan op de pc-geluidskaart vanaf de voorversterker van de bedieningssatelliet.
2. Sluit de DIN-stekker aan op de subwoofer vanaf de voorversterker van de bedieningssatelliet.
3. Sluit de luidsprekers aan door de vertinde draadstrips in de subwoofer te steken.
4. Steek de stekker niet in het stopcontact voordat uw computersysteem is ingesteld.
5. Steek indien gewenst de mini-stereostekker van de hoofdtelefoon in de hoofdtelefoonaansluiting.
6. Steek de mini-stereostekker in de MP3/Aux-aansluiting. Steek de mini-stereostekker in de MP3-speler (als voorbeeld).

SOFTWARE- EN HARDWAREVERSTERKINGSREGELAARS

Software volumeregelaars in Microsoft Windows

1. Klik op de Start-knop op uw taakbalk
2. Kies Accessoires
3. Windows 95: Kies Multimedia Windows 98: Kies Entertainment
4. Klik op de volumeregelaar
5. Pas de Wave Volume Elevator Button tot halverwege aan

Volumeregelingsprogramma's

Sommige geluidskaart- en/of pc-fabrikanten hebben mogelijk software die afzonderlijk van de Windows-volumeregelaar moet worden aangepast. Raadpleeg de toepasselijke handleiding voor specifieke hardwaredocumentatie.

Subwooferniveau

Voor CD- of DVD-uitvoer wordt de optimale positie aangegeven door het merkteken op 10 uur op de subniveau-regelaar. Optimale subniveaus en gebruikersvoorkeuren kunnen van game tot game verschillen. Meestal heeft een hoog basniveau de voorkeur, vooral bij lage luisterniveaus. Vergeet niet de instellingen te resetten voordat u cd's of films op dvd afspeelt.

FUNCTIES VAN DE BEDIENINGS-POD

Hoofdtelefoons: De 1/8" stereo hoofdtelefoonuitgang, die zich aan de rechterkant van de bedienings-pod bevindt, schakelt de twee satellietluidsprekers en de subwooferuitgang uit. De hoofdvolumeregelaar past de hoofdtelefoonuitgang aan.

MP3/Aux: De MP3/Auxiliary-ingang wordt gebruikt met draagbare audiospelers. Dit signaal wordt gemengd met de hoofdbron. De ingang heeft een +6dB ingangsgevoeligheid om de lagere uitgangsspanning van sommige draagbare spelers te helpen compenseren. Om de juiste balans met het hoofdsignaal te verkrijgen, moeten de niveau-aanpassingen in de computersoftware en in de draagbare speler worden aangepast. Een voorbeeld hiervan is het luisteren naar een MP3-speler tijdens het surfen op het net en het horen van bijbehorende geluiden van verschillende websites. Het gemengde geluid is mogelijk niet wenselijk, en u zult uiteindelijk bepalen hoe u deze functie gebruikt.

OPMERKING: Tijdens het afspelen van MP3-bestanden kan de algehele geluidskwaliteit merkbaar slechter zijn dan bij andere audiobronnen, zoals CD. Dit wordt veroorzaakt door de coderingsmethode en de kwaliteit van het MP3-bestand. Het wordt aanbevolen om MP3-bestanden te coderen met een minimum van 128 bit rate.

SPECIFICATIES

ACCESSOIRES

Alle accessoires zijn verkrijgbaar op www.klipsch.com.

RB-1 Luidsprekerstandaards
Telescopische vloerstandaard voor ProMedia-satellieten. Gegoten metalen voet, holle buis (waardoor de draad aan de binnenkant kan worden verborgen). Minimale hoogte: 28 inch. Maximale hoogte: 48 inch.

WB-1 Wandmontagebeugels
Veelzijdige wandbeugel 1 is gemaakt van hetzelfde hoogwaardige staal als de ProMedia-satellietvoetstukken. Het strakke, eenvoudige ontwerp biedt de meest extreme hoekverstelling, met tot 160 graden beweging voor een nauwkeurige luidsprekerpositionering in het horizontale vlak. Houtschroeven voor wandmontage inbegrepen.

PROBLEEMOPLOSSING

Als er geen geluid is, zorg er dan voor dat:

• Stroom-, ingangs- en luidsprekerkabels en connectoren stevig zijn bevestigd
• Software correct is geïnstalleerd en functioneertHet volume van het computergeluid (configuratiescherm) is hoger gezet en niet gedempt
• LED brandt

Als een of meer luidsprekers weinig of geen geluid hebben, zorg er dan voor dat:

• Alle kabels correct zijn aangesloten
• Connectoren volledig zijn "geplaatst" in de geluidskaart en luidsprekers
• De hoofd- en subwooferniveau-regelaars correct zijn afgesteld op de bedienings-pod
• De audio-instellingen van de computersoftware zijn aangepast voor correct gebruik
• Het volume van het geluid (configuratiescherm) van het computersysteem is hoger gezet

Als de satellieten of de subwoofer vervorming of een zoemend geluid vertonen:

• Zet het algehele volume van de computer lager (via het configuratiescherm) en verlaag het volume van de bedienings-pod
• Zet het volume van de subwoofer lager, aangezien het programmasignaal te sterk kan zijn
• Steek het netsnoer van de subwoofer in een overspanningsbeveiliging

Als er ruis of gesis is en het volume laag is, zelfs als het hoofdvolume hoger is gezet:

• Zet het geluidsvolume van de computer hoger (via het configuratiescherm)
• Zet het hoofdvolume op de bedienings-pod lager om te compenseren
• Zorg ervoor dat de software/hardware correct is geïnstalleerd en werkt

Als er interferentie met de computermonitor is:

• Zorg ervoor dat de subwoofer op minimaal 25 cm van de computermonitor is geplaatst
• Vergroot de afstand tussen de satellietluidsprekers en de computermonitor

Ga voor meer gedetailleerde informatie en veelgestelde vragen naar www.klipsch.com.

GARANTIE - Alleen VS en Canada

KLIPSCH, LLC ("KLIPSCH") garandeert dat dit product vrij is van defecten in materialen en vakmanschap (onder voorbehoud van de onderstaande voorwaarden) gedurende een periode van één (1) jaar vanaf de aankoopdatum. Tijdens de garantieperiode zal KLIPSCH dit product of defecte onderdelen repareren of vervangen (naar keuze van KLIPSCH). Een aankoopbewijs in de vorm van een verkoopfactuur of kwitantie, dat bewijst dat dit product binnen de garantieperiode valt, moet worden overlegd of bijgevoegd om garantieservice te verkrijgen. Deze garantie dekt geen schade als gevolg van misbruik, verkeerd gebruik, nalatigheid, overmacht, een ongeval, commercieel gebruik of wijziging van dit product of een onderdeel ervan. Deze garantie dekt geen schade als gevolg van onjuiste bediening, onderhoud of installatie, of poging tot reparatie door iemand anders dan KLIPSCH of iemand die door KLIPSCH is gemachtigd om garantie werkzaamheden uit te voeren. Ongeautoriseerde reparaties maken deze garantie ongeldig. Deze garantie dekt geen producten die WORDEN VERKOCHT ZOALS ZE ZIJN of MET ALLE FOUTEN. Deze garantie is ongeldig als het in de fabriek aangebrachte serienummer of de datumstempel is gewijzigd of verwijderd van dit product.

REPARATIES OF VERVANGINGEN ZOALS VEREIST ONDER DEZE GARANTIE ZIJN DE ENIGE VERHAALSMOGELIJKHEID VAN DE CONSUMENT. KLIPSCH IS NIET AANSPRAKELIJK VOOR ENIGE INCIDENTELE OF GEVOLGSCHADE VOOR SCHENDING VAN ENIGE UITDRUKKELIJKE OF IMPLICIETE GARANTIE OP DIT PRODUCT. BEHALVE VOOR ZOVER DIT DOOR DE WET WORDT VERBODEN, IS DEZE GARANTIE EXCLUSIEF EN IN PLAATS VAN ALLE ANDERE UITDRUKKELIJKE EN IMPLICIETE GARANTIES, INCLUSIEF MAAR NIET BEPERKT TOT DE GARANTIE VAN VERKOOPBAARHEID EN GESCHIKTHEID VOOR EEN PRAKTISCH DOEL.

Sommige staten staan de uitsluiting of beperking van incidentele of gevolgschade of impliciete garanties niet toe, dus de bovenstaande uitsluitingen zijn mogelijk niet van toepassing op elke klant. Deze garantie geeft u specifieke wettelijke rechten, en u kunt andere rechten hebben die van staat tot staat verschillen.

Volg deze aanwijzingen om garantieservice te verkrijgen:

1. Als u dit product in een winkel hebt gekocht, breng dit product dan terug naar die winkel in de originele verpakking samen met het aankoopbewijs.
2. Als u dit product bij een computerfabrikant hebt gekocht, neem dan contact op met die fabrikant.
3. Voor aankopen gedaan via www.klipsch.com, bel de klantenservice van KLIPSCH op 1-888-554-5665. Het product mag pas naar KLIPSCH worden geretourneerd nadat een retourautorisatienummer van KLIPSCH is verkregen.

Het geretourneerde product moet, met vooruitbetaalde vracht, naar KLIPSCH worden verzonden in de originele verpakking of in een verpakking die een gelijkwaardige mate van bescherming biedt, samen met het aankoopbewijs.

GARANTIE - Buiten de VS en Canada

De garantie op dit product, als het wordt verkocht aan een consument buiten de Verenigde Staten of Canada, moet voldoen aan de toepasselijke wetgeving en is de uitsluitende verantwoordelijkheid van de distributeur die dit product heeft geleverd. Neem contact op met de dealer waar u dit product hebt gekocht of met de distributeur die dit product heeft geleverd om de toepasselijke garantieservice te verkrijgen.

DUBBELE PROMEDIA 2.1 INSTALLATIE-INSTRUCTIES

STAP 1: Sluit ministekkers aan op de 4-kanaals pc-geluidskaart vanaf de voorversterkers van de bedieningssatelliet; raadpleeg de handleiding voor geluidskaarten.

STAP 2: Sluit de DIN-stekkers aan op de subwoofers vanaf de voorversterkers van de bedieningssatelliet.

STAP 3: Sluit de luidsprekers aan door de vertinde draadstrips in de subwoofers te steken. Rode gemarkeerde strippen zijn voor positieve terminals, met doorlopende en stippellijnen voor rechts/links aanduiding. De twee satellietluidsprekers met de bedienings-pods moeten de voorste satellieten zijn en de andere twee de achterste satellieten.

STAP 4: Steek de stekker pas in het stopcontact als u uw systeem instelt.
