Greenworks 2000 PSI Hogedrukreiniger Handleiding

Lees alle veiligheidsvoorschriften en instructies zorgvuldig door voordat u dit gereedschap gebruikt. www.greenworkstools.com

PRODUCTSPECIFICATIE

Inductiemotor	120V,60Hz, 13Amps
Stroomkabel met In-Line GFCI	35ft
Maximale druk in ponden per vierkante inch	2000psi
Nominaal aantal gallons per minuut	1.2gpm
Maximale inlaattemperatuur water	104°F (40℃)
Reinigingseenheden	2400 C.U
Inductiemotor	120V,60Hz, 13Amps

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Lees en begrijp alle instructies. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel.

Bij het gebruik van dit product moeten altijd basisvoorzorgsmaatregelen worden genomen.

LEES ALLE INSTRUCTIES VOOR GEBRUIK VAN DIT PRODUCT

• Om het risico op letsel te verminderen, is nauwlettend toezicht noodzakelijk wanneer een product in de buurt van kinderen wordt gebruikt.
• Maak uzelf grondig vertrouwd met de bedieningselementen. Weet hoe u het product moet stoppen (stopzetten) en de druk snel moet ontlasten.
• Blijf alert en oefen controle uit. Let op wat u doet en gebruik uw gezond verstand. Gebruik het product niet als u moe bent. Haast u niet.
• Gebruik het product niet onder invloed van drugs, alcohol of medicijnen.
• Houd het werkgebied vrij van alle personen, vooral kleine kinderen en huisdieren.
• Reik niet te ver en ga niet op een onstabiele ondergrond staan. Zorg te allen tijde voor een goede basis en evenwicht.
• Volg de onderhoudsinstructies in deze handleiding.

Risico op injectie of letsel – Richt de afvoerstraal niet op mensen of dieren.

AARDLEKSCHAKELAARBEVEILIGING

Deze hogedrukreiniger is voorzien van een aardlekschakelaar (GFCI) die is ingebouwd in de stekker van het netsnoer. Dit apparaat biedt extra bescherming tegen het risico van elektrische schokken. Mocht vervanging van de stekker of het snoer noodzakelijk worden, gebruik dan alleen identieke vervangingsonderdelen die GFCI-bescherming bieden.

VERLENGSNOEREN

• Niet gebruiken met een verlengsnoer. Steek de stekker rechtstreeks in het stopcontact.

Om het risico op elektrocutie te verminderen, moeten alle aansluitingen droog en van de grond worden gehouden. Raak de stekker niet aan met natte handen.

SPECIFIEKE VEILIGHEIDSREGELS

• Ken uw product. Lees de gebruikershandleiding zorgvuldig door. Leer de toepassingen en beperkingen van de machine kennen, evenals de specifieke potentiële gevaren die aan dit product zijn verbonden.
• Om het risico op letsel te verminderen, houdt u kinderen en bezoekers op afstand. Alle bezoekers moeten een veilige afstand tot het werkgebied bewaren.
• Gebruik het juiste product voor de klus. Forceer het product of de hulpstukken niet om een klus te klaren waarvoor het niet is ontworpen. Gebruik het niet voor een doel waarvoor het niet is bedoeld.
• Kleed u correct. Draag geen losse kleding, handschoenen, stropdassen of sieraden. Ze kunnen vast komen te zitten en u in bewegende delen trekken. Rubberen handschoenen en antislipschoeisel worden aanbevolen bij het werken in de buitenlucht. Draag ook een beschermende haarkap om lang haar te bedekken.
• Gebruik de apparatuur niet op blote voeten of met sandalen of soortgelijk lichtgewicht schoeisel. Draag beschermend schoeisel dat uw voeten beschermt en uw houvast op gladde oppervlakken verbetert.
• Wees voorzichtig om uitglijden of vallen te voorkomen.
• Draag altijd een oogbescherming met zijschermen die zijn gemarkeerd om te voldoen aan ANSI Z87.1. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Gebruik alleen aanbevolen accessoires. Het gebruik van onjuiste accessoires kan letsel veroorzaken.
• Controleer beschadigde onderdelen. Voordat het product verder wordt gebruikt, moeten alle onderdelen zorgvuldig worden gecontroleerd om er zeker van te zijn dat ze correct werken en hun beoogde functie vervullen. Controleer op uitlijning van bewegende delen, vastlopen van bewegende delen, breuk van onderdelen, montage en andere omstandigheden die de werking kunnen beïnvloeden. Een beschermkap of ander onderdeel dat beschadigd is, moet op de juiste manier worden gerepareerd of vervangen door een erkend servicecentrum om het risico op persoonlijk letsel te voorkomen.
• Laat het product nooit onbeheerd draaien. Schakel de stroom uit (uitschakelen). Verlaat het product niet voordat het volledig tot stilstand is gekomen.
• Houd de motor vrij van gras, bladeren of vet om de kans op brandgevaar te verkleinen.
• Volg de aanbevelingen van de fabrikant voor het veilig laden, lossen, transporteren en opslaan van de machine.
• Houd het product droog, schoon en vrij van olie en vet. Gebruik altijd een schone doek bij het schoonmaken. Gebruik nooit remvloeistoffen, benzine, producten op basis van petroleum of oplosmiddelen om het product te reinigen.
• Controleer het werkgebied voor elk gebruik. Verwijder alle objecten zoals stenen, gebroken glas, spijkers, draad of touw die door de machine kunnen worden weggeslingerd.
• Gebruik het product niet als de schakelaar het niet uitschakelt (uitschakelen). Laat defecte schakelaars vervangen door een erkend servicecentrum.
• Vermijd gevaarlijke omgevingen. Stel niet bloot aan regen. Houd het werkgebied goed verlicht.
• Misbruik het snoer niet. Gebruik het snoer nooit om het product te dragen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Vervang beschadigde snoeren onmiddellijk. Beschadigde snoeren verhogen het risico op elektrische schokken.
• Aardlekschakelaar (GFCI) -bescherming moet worden geboden op het (de) circuit(s) of stopcontact(en) dat (die) voor het product zal (zullen) worden gebruikt. Er zijn stopcontacten beschikbaar met ingebouwde GFCI-bescherming en deze kunnen worden gebruikt voor deze veiligheidsmaatregel.
• Richt nooit een waterstroom op mensen of huisdieren, of op een elektrisch apparaat.
• Sluit voor aanvang van een schoonmaakwerkzaamheden deuren en ramen. Maak het te reinigen gebied vrij van vuil, speelgoed, tuinmeubelen of andere objecten die een gevaar kunnen opleveren.
• Gebruik geen zuren, basen, oplosmiddelen, brandbare materialen, bleekmiddelen of oplossingen van industriële kwaliteit in dit product. Deze producten kunnen fysiek letsel veroorzaken bij de bediener en onomkeerbare schade aan de machine.

  Hogedrukspuiten kunnen gevaarlijk zijn bij misbruik. De straal mag niet op mensen, dieren, elektrische apparaten of de machine zelf worden gericht.

• Houd de motor uit de buurt van brandbare en andere gevaarlijke materialen.
• Controleer de bouten en moeren waarmee de hogedrukreinigerschaal is bevestigd op losheid voor elk gebruik. Een losse bout of moer kan ernstige motorproblemen veroorzaken.
• Laat de motor afkoelen voordat u hem opbergt.
• Gebruik bij onderhoud alleen identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan een gevaar opleveren of productschade veroorzaken.
• Gebruik ALLEEN koud water.
• Zorg ervoor dat er een minimale afstand van 3 voet tot brandbare materialen wordt aangehouden.
• Sluit de hogedrukreiniger alleen aan op een afzonderlijk vertakt circuit.
• Houd de handgreep en lans stevig vast met beide handen. Verwacht dat de trekkerhendel beweegt wanneer de trekker wordt overgehaald als gevolg van reactiekrachten. Als u dit niet doet, kan dit leiden tot verlies van controle en letsel bij uzelf en anderen.
• Bewaar deze instructies. Raadpleeg ze regelmatig en gebruik ze om andere gebruikers te instrueren. Als u dit product aan iemand uitleent, leen hem dan ook deze instructies.

  Bepaald stof dat wordt gecreëerd door schuren, zagen, slijpen, boren en andere bouwactiviteiten, bevat chemicaliën waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:
• Lood uit verf op loodbasis
• Kristallijn silica uit bakstenen en cement en andere metselwerkproducten
• Arseen en chroom uit chemisch behandeld hout
  Uw risico van deze blootstellingen varieert, afhankelijk van hoe vaak u dit type werk doet. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

Dit product bevat chemische stoffen, waaronder lood, waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen en andere reproductieve schade veroorzaken. Drink geen water uit deze slang. Was uw handen na gebruik.

SYMBOLEN

Sommige van de volgende symbolen kunnen op dit product worden gebruikt. Bestudeer ze en leer hun betekenis kennen. Een juiste interpretatie van deze symbolen stelt u in staat het product beter en veiliger te bedienen.

SYMBOOL	NAAM	AANDUIDING/UITLEG
V	Volt	Voltage
A	Ampère	Stroom
Hz	Hertz	Frequentie (cycli per seconde)
W	Watt	Vermogen
no	Onbelast toerental	Rotatiesnelheid, zonder belasting
	Wisselstroom	Soort stroom
.../min	Per minuut	Omwentelingen, slagen, oppervlakteweergave, banen enz., per minuut
	Veiligheidswaarschuwing	Geeft een potentieel persoonlijk letselgevaar aan.
	Lees de gebruikershandleiding	Om het risico op letsel te verminderen, moet de gebruiker de gebruikershandleiding lezen en begrijpen voordat hij dit product gebruikt.
	Oogbescherming	Draag altijd een oogbescherming met zijschermen die zijn gemarkeerd om te voldoen aan ANSI Z87.1.
	Waarschuwing voor natte omstandigheden	Niet blootstellen aan regen of gebruiken op vochtige plaatsen.
	Injectierisico	Om het risico op injectie of letsel te verminderen, mag u nooit een watersysteem op mensen of huisdieren richten of een lichaamsdeel in de stroom plaatsen. Lekkende slangen en fittingen kunnen ook injectieletsel veroorzaken. Houd geen slangen of fittingen vast.
	Terugslag	Om het risico op letsel door terugslag te verminderen, houdt u de spuitlans stevig vast met beide handen wanneer de machine aan staat (aan).
	Elektrische schok	Het niet gebruiken in droge omstandigheden en het niet naleven van veilige praktijken kan leiden tot elektrische schokken.
	Chemische brandwonden	Om het risico op letsel of schade te verminderen, GEBRUIK GEEN ZUREN, ALKALIËN, BLEEKMIDDELEN, OPLOSMIDDELEN, BRANDBAAR MATERIAAL OF OPLOSSINGEN VAN INDUSTRIËLE KWALITEIT in dit product.

De volgende signaalwoorden en betekenissen zijn bedoeld om de risiconiveaus die aan dit product zijn verbonden, uit te leggen.

Geeft een dreigende gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.

(Zonder veiligheidswaarschuwingssymbool) Geeft een situatie aan die kan leiden tot materiële schade.

ONDERHOUD

Onderhoud vereist uiterste zorg en kennis en mag alleen worden uitgevoerd door een gekwalificeerde onderhoudsmonteur. Retourneer het product voor onderhoud naar uw dichtstbijzijnde ERKEND SERVICE CENTRUM voor reparatie. Gebruik bij onderhoud alleen identieke vervangingsonderdelen.

Om ernstig persoonlijk letsel te voorkomen, mag u dit product niet gebruiken voordat u de gebruikershandleiding grondig hebt gelezen en volledig hebt begrepen. Als u de waarschuwingen en instructies in de gebruikershandleiding niet begrijpt, gebruik dit product dan niet. Neem contact op met de GREENWORKS klantenservice voor hulp.

De bediening van elektrisch gereedschap kan ertoe leiden dat er vreemde voorwerpen in uw ogen worden geslingerd, wat kan leiden tot ernstige oogschade. Draag voordat u begint met het bedienen van elektrisch gereedschap altijd een veiligheidsbril of veiligheidsbril met zijschermen en, indien nodig, een gelaatsscherm. We raden een breedbeeldveiligheidsmasker aan voor gebruik over een bril of standaard veiligheidsbril met zijschermen. Gebruik altijd een oogbescherming die is gemarkeerd om te voldoen aan ANSI Z87.1.

ELEKTRISCH

ELEKTRISCHE AANSLUITING

Dit product heeft een nauwkeurig gebouwde elektromotor. Het moet worden aangesloten op een voeding van 120 volt, 60 Hz, alleen wisselstroom (normale huisstroom). Gebruik dit product niet op gelijkstroom (DC). Een aanzienlijk spanningsverlies veroorzaakt een vermogensverlies en de motor raakt oververhit.

Als het product niet werkt wanneer het op een stopcontact is aangesloten, controleer dan de stroomvoorziening.

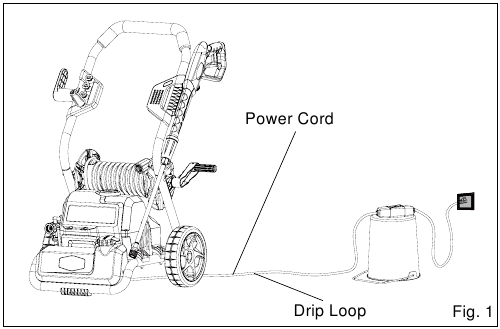

DRUPPELLUS

(Zie figuur 1.)

Om te voorkomen dat er water langs de stroomkabel stroomt en mogelijk het stopcontact en de stekker bereikt, raden we aan om een eenvoudige druppellus te gebruiken, zoals hieronder weergegeven.

Houd het verlengsnoer uit de buurt van het werkgebied. Plaats het snoer zo dat het niet vast komt te zitten aan hout, gereedschap of andere obstakels terwijl u met een elektrisch gereedschap werkt. Als u dit niet doet, kan dit leiden tot ernstig persoonlijk letsel.

AARDLEKSCHAKELAAR

Dit apparaat is uitgerust met een aardlekschakelaar (Ground Fault Circuit Interrupter, GFCI), die beschermt tegen de gevaren van aardlekstromen. Een voorbeeld van aardlekstroom is de stroom die zou vloeien door een persoon die een apparaat met defecte isolatie gebruikt en tegelijkertijd in contact staat met een elektrische aarde, zoals een sanitairvoorziening, een natte vloer of de aarde.

GFCI-stekkers beschermen niet tegen kortsluiting, overbelasting of schokken.

De GFCI-stekker kan worden getest met de TEST- en RESET-knoppen.

• Steek de stekker in het stopcontact.
• Druk op de TEST-knop. U hoort een "klik" (klik)-geluid en het rode LED-lampje gaat uit.
• Druk op de RESET-knop. Het LED-lampje gaat branden om aan te geven dat de stroom is hersteld.

Voer deze test maandelijks uit om een goede werking van de GFCI te garanderen.

Om het risico op elektrische schokken te verminderen, moet het bewakingscircuit worden bediend voordat een apparaat op een stopcontact op het apparaat wordt aangesloten.

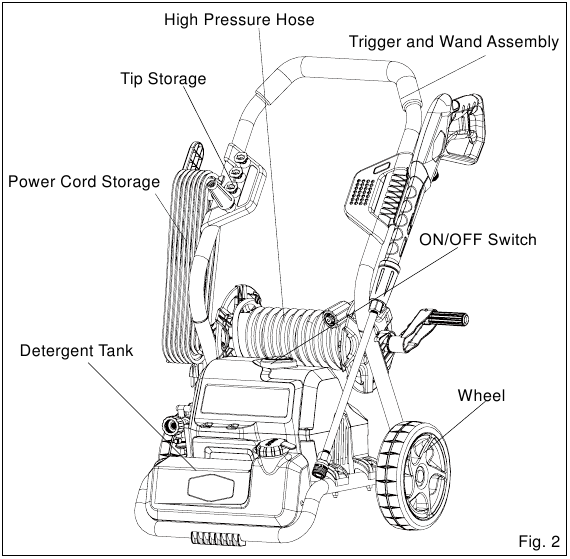

KEN UW HOGEDRUKREINIGER

Het veilige gebruik van dit product vereist een begrip van de informatie op het gereedschap en in deze bedieningshandleiding, evenals kennis van het project dat u probeert uit te voeren. Maak uzelf vóór gebruik van dit product vertrouwd met alle bedieningsfuncties en veiligheidsregels. (Zie figuur 2.)

REINIGINGSMIDDELTANK

Verwijder de dop van de reinigingsmiddeltank om reinigingsmiddel aan de hogedrukreiniger toe te voegen.

GFCI-STEKKER

De hogedrukreiniger is uitgerust met een GFCI-stekker om te beschermen tegen de gevaren van aardlekstromen. Deze stekker beschermt niet tegen kortsluiting, overbelasting of schokken.

HOGEDRUKSLANG OPSLAG

Een handige haspel bewaart de hogedrukslang wanneer de hogedrukreiniger niet in gebruik is.

AUTO AAN/UIT SCHAKELAAR:

Deze hogedrukreiniger is uitgerust met een Auto Start/Stop (Automatisch starten/stoppen)-functie. Om te bedienen: Draai de aan/uit-schakelaar naar de Aan (I)-stand. De pomp bouwt druk op en schakelt onmiddellijk uit. Zodra de trekker van het pistool wordt ingedrukt, schakelt het apparaat in. Het apparaat schakelt uit en bevindt zich in de stand-by modus wanneer de trekker wordt losgelaten.

OPBERGRUIMTE VOOR HET NETSNOER

Het netsnoer kan worden opgerold en opgeborgen rond de haken.

TREKKER- EN LANSASSEMBLAGE

Met de trekker en lans kunt u de hogedrukreiniger bedienen door de trekker in te drukken om de pomp te activeren om water te spuiten met behulp van de gewenste sproeikop.

PAKKETLIJST

ONDERDEELNAAM	ERP-NR.	FIGUUR	ONDERDEEL NR.
Hogedrukreiniger			1
Bovenste handgreep (inclusief de sproeikoppen)	331011635 (alleen voor de bovenste handgreep)		1
Turbo-mondstuk	31208363		1
Spuitpistool (trekker)	31140363-1		1
GW-pistoollansassy	31145363		1
Pistoolhouder	311201635		1
Sproeikoppen reinigingsgereedschap	33201671		1
Schroef ST15*20	322011628		2
Wielen	311011635		2
Gebruiksaanwijzing	388011635		1
Snelstartgids	3880021635		1

MONTAGE

UITPAKKEN

Dit product vereist montage.

• Haal het product en eventuele accessoires voorzichtig uit de doos. Zorg ervoor dat alle items die in de paklijst staan, zijn inbegrepen.

Gebruik dit product niet als onderdelen op de paklijst al aan uw product zijn gemonteerd wanneer u het uitpakt. Onderdelen op deze lijst worden niet door de fabrikant op het product gemonteerd en vereisen installatie door de klant. Het gebruik van een product dat mogelijk onjuist is gemonteerd, kan leiden tot ernstig persoonlijk letsel.

• Inspecteer het product zorgvuldig om er zeker van te zijn dat er tijdens de verzending geen breuk of schade is opgetreden.
• Gooi het verpakkingsmateriaal niet weg voordat u het product zorgvuldig hebt geïnspecteerd en naar tevredenheid hebt gebruikt.
• Als er onderdelen beschadigd zijn of ontbreken, bel dan 1-888-909-6757 voor hulp.

Als er onderdelen beschadigd zijn of ontbreken, gebruik dit product dan niet voordat de onderdelen zijn vervangen. Het gebruik van dit product met beschadigde of ontbrekende onderdelen kan leiden tot ernstig persoonlijk letsel.

Probeer dit product niet te wijzigen of accessoires te maken die niet worden aanbevolen voor gebruik met dit product. Een dergelijke wijziging is misbruik en kan leiden tot een gevaarlijke situatie die kan leiden tot ernstig persoonlijk letsel.

Sluit het product pas aan op de stroomvoorziening als de montage is voltooid. Het niet naleven hiervan kan leiden tot onbedoeld starten en mogelijk ernstig persoonlijk letsel.

MONTAGE

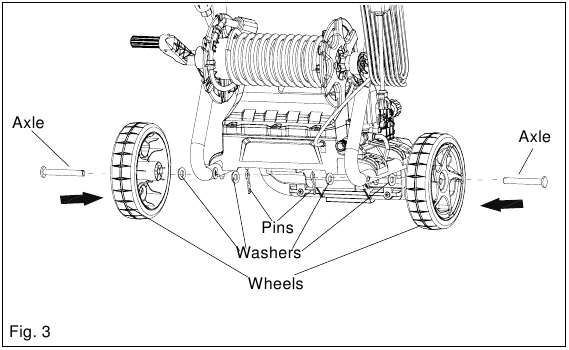

HET WIEL MONTEREN

(Zie figuur 3.)

• Steek de as door het wiel en door het frame.
• Schuif de ring over de as en steek deze door het pengat.
• Steek de pen door het gat om het wiel stevig vast te zetten.

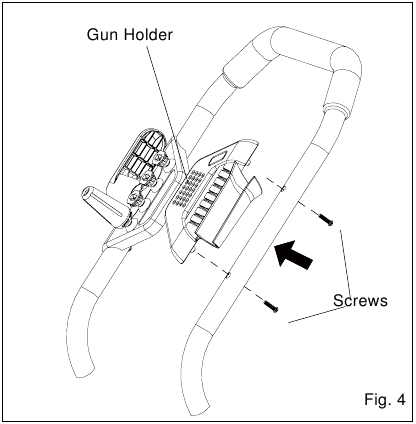

DE PISTOOLHOUDER MONTEREN

(Zie figuur 4.)

• Lijn de schroefhulzen uit met de gaten in de bovenste handgreep en duw ze erdoor.
• Steek de schroef erin en draai deze met de klok mee vast met een kruiskopschroevendraaier (niet meegeleverd) totdat de schroef vastzit.

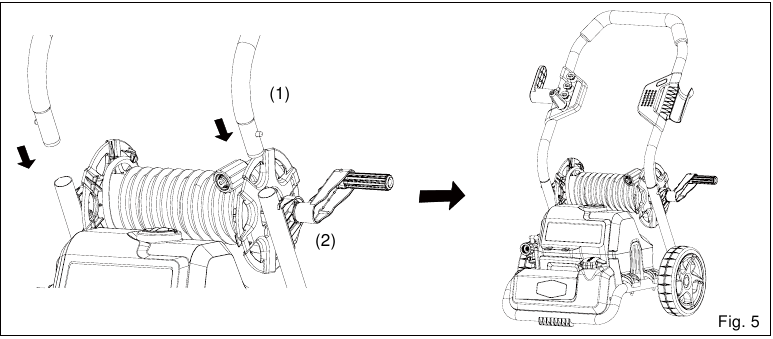

DE HANDGREEP MONTEREN

(Zie figuur 5.)

• Duw en houd de drukknop aan de zijkant van de bovenste handgreep (1) ingedrukt terwijl u de handgreep op het frame (2) schuift.

OPMERKING: Trek vóór gebruik de handgreep omhoog totdat de vergrendelingsknop door de vergrendelingssleuven klikt om de handgreep vast te zetten.

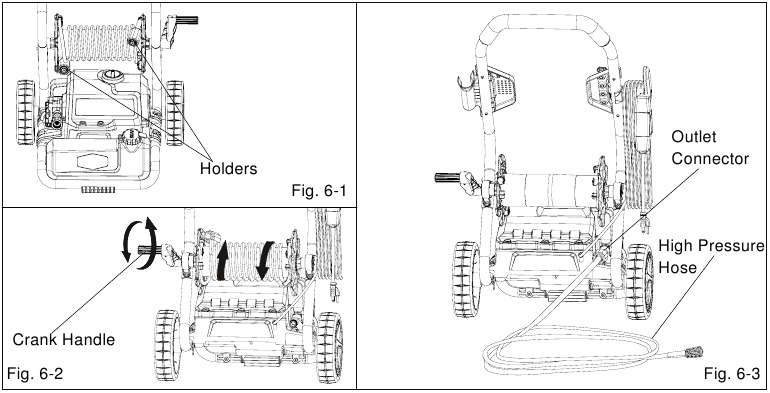

DE HOGEDRUKSLANG MONTEREN

• Haal het ene uiteinde van de slang van de houder. (Zie figuur 6-1.)
• Draai aan de draaihendel totdat de slang volledig kan worden verwijderd. Verwijder vervolgens het andere uiteinde van de slang uit de houder. (Zie figuur 6-2.)
• Sluit het ene uiteinde van de slang aan op de wateruitlaatconnector en het andere uiteinde op het spuitpistool. (Zie figuur 6-3.)

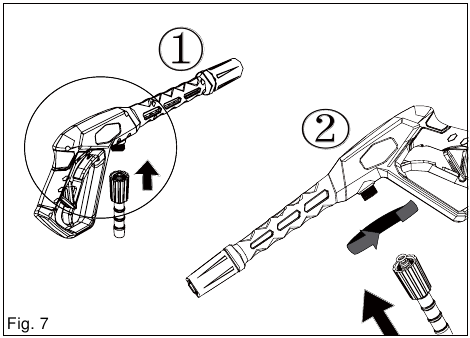

DE HOGEDRUKSLANG AANSLUITEN OP DE TREKKERHANDGREEP

(Zie figuur 7.)

1. Lijn de hogedrukslang uit met de trekkerhandgreep en duw deze omhoog in de juiste positie.
2. Terwijl de slang in de juiste positie op de trekkerhandgreep is geduwd, zet u deze vast door de slangklem met de klok mee te draaien totdat deze volledig is vastgedraaid.

OPMERKING: Voor een eenvoudigere installatie van de slang op het apparaat of de trekker wordt aangeraden om hogedrukreiniger of afwasmiddel toe te voegen aan de rubberen afdichting aan elk uiteinde van de slang. Dit zorgt voor een eenvoudigere installatie en een goede pasvorm.

DE SPROEILANS MONTEREN

(Zie figuur 8.)

• Duw het uiteinde van de sproeilans in de trekkerhandgreep en draai met de klok mee om vast te zetten.
• Trek aan de sproeilans om er zeker van te zijn dat deze goed vastzit.

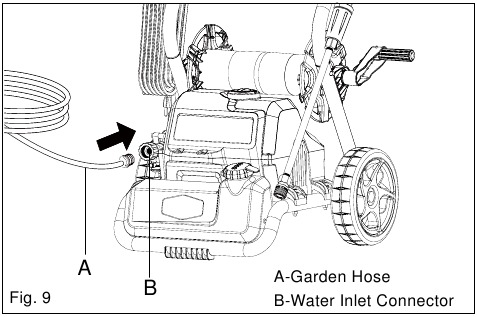

DE TUINSLANG AANSLUITEN

(Zie figuur 9.)

Neem altijd alle lokale voorschriften in acht bij het aansluiten van slangen op de waterleiding. In sommige gebieden gelden beperkingen voor het rechtstreeks aansluiten op de openbare drinkwatervoorziening om terugstroming van chemicaliën in de drinkwatervoorziening te voorkomen. Directe aansluiting via een opvangtank of terugslagklep is meestal toegestaan.

• Rol de tuinslang af.

OPMERKING: Er moet minimaal 3 meter onbelemmerde tuinslang zijn tussen de waterinlaat en de tuinslangkraan of afsluitklep (zoals een "Y"-afsluitconnector).

• Laat 30 seconden lang water door de slang stromen om eventueel vuil uit de slang te verwijderen.
• Inspecteer het filter in de waterinlaat.
• Als het filter beschadigd is, gebruik de machine dan niet voordat het filter is vervangen.
• Als het filter vuil is, maak het dan schoon voordat u de tuinslang op de machine aansluit.
• Draai de slang volledig dicht en sluit het uiteinde van de tuinslang aan op de waterinlaat. Draai alleen met de hand vast.

WERKING

Sta niet toe dat vertrouwdheid met het product u onzorgvuldig maakt. Onthoud dat een onzorgvuldige fractie van een seconde voldoende is om ernstig letsel toe te brengen.

Draag altijd oogbescherming met zijschermen die voldoen aan ANSI Z87.1. Als u dit niet doet, kunnen er voorwerpen in uw ogen worden gegooid, wat kan leiden tot mogelijk ernstig letsel.

Gebruik geen hulpstukken of accessoires die niet door de fabrikant van dit product worden aanbevolen. Het gebruik van niet-aanbevolen hulpstukken of accessoires kan leiden tot ernstig persoonlijk letsel.

Richt nooit een waterstroom op mensen of huisdieren, of op een elektrisch apparaat. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig letsel.

TOEPASSINGEN

U kunt dit product gebruiken voor de onderstaande doeleinden:

• Het schoonmaken van boten, auto's, vrachtwagens, motorfietsen, tuinmeubelen, grills, gevelbekleding, opritten, patio's en terrassen.

ZEEP TOEVOEGEN EN GEBRUIKEN

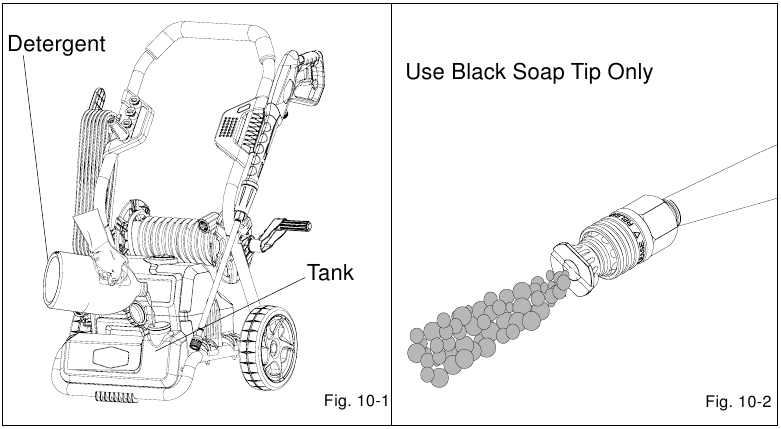

(Zie figuur 10-1.)

Gebruik alleen reinigingsmiddelen die zijn ontworpen voor hogedrukreinigers; huishoudelijke reinigingsmiddelen, zuren, basen, bleekmiddelen, oplosmiddelen, ontvlambare materialen of industriële oplossingen kunnen de pomp beschadigen. Veel reinigingsmiddelen moeten mogelijk voor gebruik worden gemengd. Bereid de reinigingsoplossing voor volgens de instructies op de fles van de oplossing.

ZEEP AANBRENGEN

Zeep wordt aangebracht onder lage druk en met een hoog volume voor optimale prestaties.
Zeep kan niet onder hoge druk worden aangebracht met deze machine.
Zeep/reinigingsmiddel kan alleen met deze machine worden aangebracht wanneer de zwarte (75 graden) zeepsproeikop is geïnstalleerd.

WERKING

Om reinigingsmiddel toe te voegen:

• Plaats de hogedrukreiniger rechtop op een vlakke ondergrond.
• Verwijder de dop van de reinigingsmiddelentank.
• Giet reinigingsmiddel in de tank.
• Plaats de dop terug.

Gebruik alleen goedgekeurde reinigers voor hogedrukreinigers. Gebruik geen bleekmiddel, chloor of reinigers die zuren bevatten.

Om te gebruiken:

• Sluit de zwarte lagedrukzeepsproeikop aan op de lansconnector. (Zie figuur 10-2.)
• Knijp in de trekker en het reinigingsmiddel wordt automatisch gemengd met het water en uit de sproeikop gespoten.

OPMERKING: Gebruik indien nodig een trechter om te voorkomen dat het reinigingsmiddel per ongeluk buiten de tank terechtkomt. Als er tijdens het vulproces reinigingsmiddel wordt gemorst, zorg er dan voor dat het apparaat wordt schoongemaakt en gedroogd voordat u verdergaat.

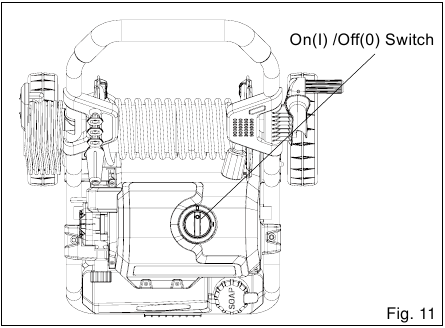

DE HOGEDRUKREINIGER STARTEN EN STOPPEN

(Zie figuur 11.)

Laat de pomp niet draaien zonder dat de watertoevoer is aangesloten en ingeschakeld.

• Sluit de tuinslang aan.
• Zet de tuinslang aan, knijp vervolgens in de trekker en laat de waterslang met de motor in de stand OFF (UIT) lopen totdat er een constante waterstroom verschijnt. Dit helpt om lucht uit de tank en leidingen af te voeren.

OPMERKING: Als de hogedrukreiniger pulseert en de waterstroom met tussenpozen verloopt, schakel dan de hogedrukreiniger uit en blijf lucht uit het systeem laten ontsnappen. Zorg ervoor dat de tuinslang volledig is ingeschakeld en niet is geknikt.

• Nadat u hebt gecontroleerd of de aan/uit-schakelaar in de OFF (UIT) ( O ) stand staat, sluit u de hogedrukreiniger aan op de stroomvoorziening.
• Druk op de resetknop op de stekker van de hogedrukreiniger om ervoor te zorgen dat het apparaat klaar is voor gebruik.
• Draai de schakelaar naar de stand ON (AAN) ( I ) om de motor te starten.
• Om de motor te stoppen, laat u de trekker los en draait u de schakelaar naar de stand OFF (UIT) ( O ).

OPMERKING: De hogedrukreiniger kan aan staan en het systeem kan onder druk staan, zelfs als de pomp en/of motor niet hoorbaar zijn. Wees altijd voorzichtig in de buurt van de hogedrukreiniger.

Houd het trekkerhandvat stevig met beide handen vast. Verwacht dat het trekkerhandvat beweegt wanneer de trekker wordt overgehaald als gevolg van reactiekrachten. Als u dit niet doet, kan dit leiden tot verlies van controle en letsel bij uzelf en anderen.

OPMERKING: AUTO ON/OFF SWITCH (AUTOMATISCHE AAN/UIT-SCHAKELAAR): Deze hogedrukreiniger is uitgerust met een Auto Start/Stop (Automatisch Starten/Stoppen) functie. Om te gebruiken: Zet de aan/uit-schakelaar in de On (Aan) (I) stand. De pomp zal druk opbouwen en onmiddellijk uitschakelen. Zodra de trekker van het pistool wordt ingedrukt, wordt het apparaat ingeschakeld. Het apparaat wordt uitgeschakeld en bevindt zich in de stand-by modus wanneer de trekker wordt losgelaten.

DE SPROEIKOPPEN GEBRUIKEN

(Zie figuur 12.)

Elk van de sproeikoppen heeft een ander sproeipatroon. Bepaal voordat u met een schoonmaakklus begint, welke sproeikop het beste is voor de klus. De volgende tabel biedt enkele algemene richtlijnen om u te helpen de beste sproeikop voor uw toepassing te kiezen.

OPMERKING: Probeer de sproeikop altijd eerst op een onopvallende plaats.

• Schakel de hogedrukreiniger uit en sluit de watertoevoer af. Haal de trekker over om de waterdruk te ontlasten.
• Schakel de vergrendeling op het trekkerhandvat in door de trekkervergrendelingsknop naar rechts te duwen.
• Trek de gewenste sproeikop uit de sproeikopopslag op het handvat.
• Trek de snelkoppelingshalsband op de sproeilans naar achteren.
• Duw de sproeikop op zijn plaats in de sproeilans.
• Duw de halsband naar voren zodat de sproeikop goed vastzit. Controleer of de sproeikop goed vastzit.

1. Trek de snelkoppelingshalsband naar achteren
2. Duw de sproeikop op zijn plaats
3. Duw de halsband naar voren

SPROEIKOP	TOEPASSING
25°	Green - Narrow fan tip (Groen - Smalle ventilatorsproeikop (25°)) The green pressure washer tip provides high versatility with its 25 degree angle tip. Referred to as the washing tip, because it provides adequate pressure to remove dirt from surfaces, but is designed to not damage many surfaces. This pressure washer tip is designed for "sweeping" (wegvegen) foliage or debris given its wide angle. This tip is versatile due to its wide area of cleaning and strong pressure application.
40°	White - Wide fan tip (Wit - Brede ventilatorsproeikop (40°)) The white 40 degree tip, referred to as the "fan" tip (ventilatorsproeikop), creates the widest area of cleaning with relatively low pressure. This pressure washer tip is best used for light or delicate cleaning applications. It is recommended for light cleaning on wood decks and other soft or delicate surfaces.
SOAP (ZEEP)	Black - Soap spray tip (Zwart - Zeepsproeikop) The black soap spray tip, is used for soap application. Soap is applied under low pressure high volume for optimum performance. Soap cannot be applied under high pressure with this machine.
TURBO	Turbo Nozzle Tip (Turbo nozzle sproeikop) The nozzle rotates in a zero to 15 degree spray pattern in a circular motion to break down tough dirt and grime. The spray pattern can cover area of 4 to 8 inches wide, depending on a distance between the tip and the surface being cleaned.

Vervang de sproeikoppen NOOIT zonder de vergrendeling op het trekkerhandvat in te schakelen en richt de lans NOOIT op uw gezicht of op anderen. De snelkoppelingsfunctie bevat kleine veren die de sproeikop met enige kracht kunnen uitwerpen. Het niet opvolgen hiervan kan persoonlijk letsel veroorzaken.

OM EEN SPROEIKOP VAN DE SPROEILANS TE VERWIJDEREN ZODRA DE SCHOONMAAKKLUS IS VOLTOOID:

• Schakel de hogedrukreiniger uit en sluit de watertoevoer af. Haal de trekker over om de waterdruk te ontlasten.
• Verwijder de sproeikop door uw hand over de sproeikop te plaatsen en vervolgens de snelkoppelingshalsband naar achteren te trekken. Plaats de sproeikop in de sproeikopopslag op het inklapbare handvat van het apparaat.

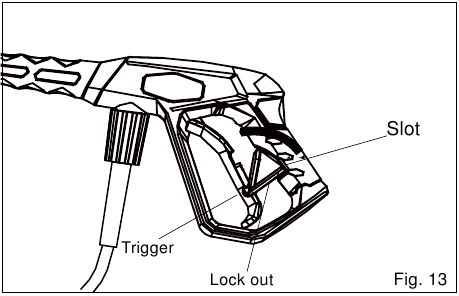

DE TREKKER VAN DE SPROEILANS GEBRUIKEN

(Zie figuur 13.)

Voor meer controle en veiligheid houdt u te allen tijde beide handen op het trekkerhandvat.

• Trek de trekker naar achteren en houd deze vast om de hogedrukreiniger te bedienen.
• Laat de trekker los om de waterstroom door de sproeikop te stoppen.

OM DE VERGRENDELING IN TE SCHAKELEN:

• Duw de vergrendeling omhoog totdat deze in de gleuf klikt.

OM DE VERGRENDELING UIT TE SCHAKELEN:

• Duw de vergrendeling omlaag en terug in de oorspronkelijke positie.

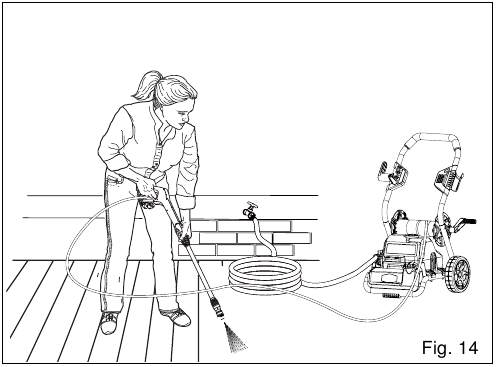

DE HOGEDRUKREINIGER BEDIENEN

(Zie figuur 14.)

Gebruik alleen reinigingsmiddelen die zijn ontworpen voor hogedrukreinigers. Veel reinigingsmiddelen moeten mogelijk voor gebruik worden gemengd. Bereid de reinigingsoplossing voor volgens de instructies op de fles van de oplossing.

Om schoon te maken:

• Giet reinigingsmiddel in de reinigingsmiddelentank.
• Installeer de zwarte zeepsproeikop op de sproeilans.
• Start de hogedrukreiniger en spuit het reinigingsmiddel op een droog oppervlak met lange, gelijkmatige, elkaar overlappende bewegingen. Om strepen te voorkomen, mag u het reinigingsmiddel niet op het oppervlak laten drogen.

Om af te spoelen:

• Spuit met de 25° sproeikop ongeveer 10 seconden van het af te spoelen oppervlak weg om eventueel achtergebleven reinigingsmiddel uit de leiding te spoelen.
• Begin bovenaan het af te spoelen gebied en werk naar beneden, waarbij u de bewegingen overlapt.

Voor de meest effectieve reiniging moet de sproeikop zich tussen 20 cm en 60 cm van het te reinigen oppervlak bevinden. Als de spray te dichtbij is, kan dit het te reinigen oppervlak beschadigen.

DE HOGEDRUKREINIGER VERPLAATSEN

Om de hogedrukreiniger te verplaatsen:

• Schakel de hogedrukreiniger uit. Richt de sproeikop in een veilige richting en haal de trekker over om de waterdruk te ontlasten.
• Kantel de machine naar u toe totdat deze in evenwicht is op de wielen en rol de machine vervolgens naar de gewenste positie.

ONDERHOUD

Gebruik bij onderhoud alleen identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan een gevaar opleveren of productschade veroorzaken.

Voordat u de machine inspecteert, reinigt of onderhoudt, schakelt u het apparaat uit, haalt u de stekker uit het stopcontact, trekt u de trekker over om de waterdruk te ontlasten en koppelt u de hogedrukslang los. Het niet opvolgen van deze instructies kan leiden tot ernstig persoonlijk letsel of schade aan eigendommen.

ALGEMEEN ONDERHOUD

Vermijd het gebruik van oplosmiddelen bij het reinigen van plastic onderdelen. De meeste kunststoffen zijn gevoelig voor schade door verschillende soorten commerciële oplosmiddelen en kunnen door het gebruik ervan beschadigd raken. Gebruik schone doeken om vuil, stof, olie, vet enz. te verwijderen.

Laat remvloeistoffen, benzine, producten op petroleum basis, kruipolie, enz. nooit in contact komen met plastic onderdelen. Chemicaliën kunnen plastic beschadigen, verzwakken of vernietigen, wat kan leiden tot ernstig persoonlijk letsel.

Alleen de onderdelen die op de onderdelenlijst staan, zijn bedoeld om door de klant te worden gerepareerd of vervangen. Alle andere onderdelen moeten worden vervangen in een erkend servicecentrum.

ONDERHOUD SPUITTIP

(Zie Figuur 15.)

Een te hoge pompdruk (een pulserend gevoel bij het inknijpen van de trekker) kan het gevolg zijn van een verstopte of vuile spuittip.

• Haal de stekker van de hogedrukreiniger uit het stopcontact.
• Schakel de hogedrukreiniger uit en sluit de watertoevoer af. Trek aan de trekker om de waterdruk te ontlasten.
• Verwijder de spuittip van de spuitlans.

LET OP: Richt de spuitlans nooit op uw gezicht.

Gebruik het meegeleverde reinigingsgereedschap voor de spuittip om vreemde materialen die de opening van de spuittip verstoppen of belemmeren, te verwijderen. Zie Fig. 15

• Gebruik een tuinslang om vuil uit de spuittip te spoelen door terug te spoelen (het water achterwaarts door de spuittip te laten lopen, of van buiten naar binnen).
• Sluit de spuittip weer aan op de spuitlans.
• Zet de watertoevoer aan.

DE HOGEDRUKREINIGER OPSLAAN

Bewaar op een droge, afgedekte plaats waar het weer geen schade kan aanrichten. Het is belangrijk om dit product op een vorstvrije plaats te bewaren. Leeg altijd het water uit alle slangen, de pomp en de reinigingsmiddelcontainer voordat u het opbergt.

LET OP: Het gebruik van een pompbeschermer geeft u betere prestaties en verlengt de levensduur van de machine.

Optie (1):

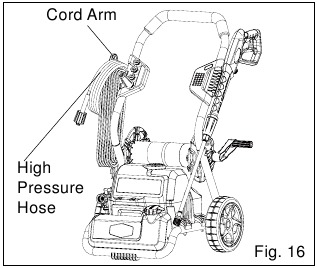

• Rol de hogedrukslang op en hang de slang aan de snoerarm. (Zie Figuur 16.)

Optie (2):

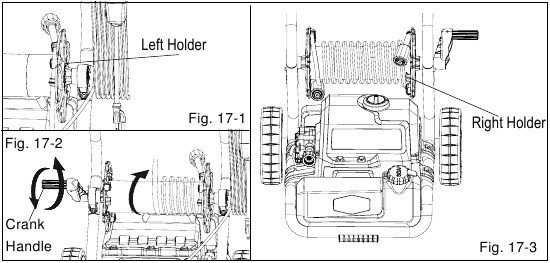

• Bevestig het ene uiteinde van de hogedrukslang aan de houder aan de linkerkant. (Zie Figuur 17-1.)
• Draai de zwengel met de klok mee. (Zie Figuur 17-2.)
• Bevestig het andere slang uiteinde aan de houder aan de rechterkant wanneer de slang volledig is opgewonden voor opslag. 17-3.)

SNELLE PROCEDURE VOOR WINTERKLAAR MAKEN

Als u de Optimale Procedure voor Winterklaar maken niet kunt uitvoeren, kunt u uw hogedrukreiniger toch beschermen tegen winterschade door het volgende te doen:

• Koppel alle wateraansluitingen los.
• Zet de machine een paar seconden aan, totdat het resterende water in de pomp eruit is. Schakel onmiddellijk uit.
• Zorg ervoor dat de hogedrukslang niet knikt.
• Bewaar de machine en accessoires in een ruimte waar de temperatuur niet onder het vriespunt komt. Bewaar niet in de buurt van een verwarming of andere warmtebronnen, omdat dit de pompafdichtingen kan uitdrogen.

Laat de pistoolmontage leeglopen van al het resterende water. Richt het pistool naar beneden en knijp in de trekker.

AFSLUITEN EN OPRUIMEN

• (Als u geen reinigingsmiddel gebruikt, ga dan direct naar Stap 2.) Wanneer u klaar bent met het gebruik van het reinigingsmiddel injectiesysteem, vul dan de reinigingsmiddelfles met schoon water. Zuig water op lage druk gedurende één minuut aan, zodat al het reinigingsmiddel door het systeem wordt gespoeld. Verwijder de reinigingsmiddelfles en spoel deze grondig af.
• Koppel de tuinslang los van de waterinlaat op het apparaat.
• Druk op de trekker om eventuele resterende waterdruk te ontlasten.
• Zet de schakelaar in de "OFF" (Uit) (0) positie.
• Haal het netsnoer uit het stopcontact.
• Activeer de pistool veiligheidsvergrendeling.

EEN PAUZE NEMEN

Als u een pauze neemt van vijf minuten of langer.

• Activeer de pistool veiligheidsvergrendeling.
• Zet het apparaat in de "OFF" (Uit) (O) positie.
• Haal het netsnoer uit het stopcontact.

Het gebruik van een pompbeschermer wordt aanbevolen bij opslag om bevriezing tijdens de wintermaanden te voorkomen. Het helpt ook voorkomen dat de afdichtingen uitdrogen tijdens opslag in alle klimaten.

PROBLEEMOPLOSSING

PROBLEEM	MOGELIJKE OORZAAK	OPLOSSING
Motor start niet.	Aan/Uit schakelaar staat in de "OFF" (Uit) (O) positie.	Zet de schakelaar in de "ON" (Aan) ( | ) positie.
	Netsnoer is niet aangesloten.	Steek het netsnoer in het stopcontact.
	Stopcontact levert niet voldoende stroom.	Probeer een ander stopcontact.
	Hogedrukreiniger stroomonderbreker is uitgeschakeld.	Laat afkoelen en start het apparaat opnieuw.
	Stroomschakelaar staat AAN, maar de trekker van het pistool wordt niet ingeknepen.	Duw met de stroomschakelaar AAN op de trekker van het pistool, waardoor de AUTO AAN schakelaar wordt geactiveerd.
Apparaat bereikt geen hoge druk.	Diameter van de tuinslang is te klein.	Vervang door een 1" (25 mm) of 5/8" (16 mm) tuinslang.
	Watertoevoer is beperkt.	Controleer de tuinslang op knikken, lekken en verstoppingen.
	Niet genoeg watertoevoer.	Open de waterbron volledig.
	Druk tip is niet geïnstalleerd op de lans montage.	Voeg de gewenste druk tip toe aan het einde van de lans. Zie Fig. 12 voor details.
	Waterinlaatfilter is verstopt.	Verwijder het filter en spoel het af in warm water.
Uitgangsdruk varieert hoog en laag.	Niet genoeg inlaatwatertoevoer.	Zet het water volledig aan. Controleer de tuinslang op knikken, lekken of verstoppingen.
	Pomp zuigt lucht aan.	Controleer of de slangen en fittingen luchtdicht zijn, zet de machine "OFF" (Uit) en purgeer de pomp door de trekker van het pistool in te knijpen totdat er een constante stroom water uit de spuittip komt.
	Waterinlaatfilter verstopt.	Verwijder het filter en spoel het af in warm water.
	Voedingsspanning onder minimum.	Controleer of alleen de hogedrukreiniger op dit circuit draait.
	Verkalkt pistool, slang of power spuittip.	Laat gedistilleerde azijn door de reinigingsmiddeltank lopen.
Er komt geen reinigingsmiddel uit.	Reinigingsmiddel is te dik.	Verdun het reinigingsmiddel.
	Filter op de reinigingsmiddel aanzuigbuis is verstopt.	Laat warm water door het filter lopen om ophoping te verwijderen.
	Beschadigde of verstopte reinigingsmiddel aanzuigbuis.	Verwijder de verstopping of vervang de reinigingsmiddel aanzuigbuis.
	Spuittip is verstopt.	Blaas vuil weg of verwijder het met een fijne naald.
Tuinslang aansluiting lekt.	Losse verbinding.	Draai de verbinding vast.
	Ontbrekende/versleten rubberen ring.	Plaats een nieuwe ring.
Spuitlans, verlengstuk of spuittip lekt.	Gebroken o-ring of plastic inzetstuk.	Bel de gratis hulplijn.
Pomp maakt lawaai.	Pomp zuigt lucht aan.	Controleer of de slangen en fittingen luchtdicht zijn. Schakel de machine uit en purgeer de pomp door de trekker van het pistool in te knijpen totdat er een constante stroom water uit de spuittip komt.
	Waterfilter is verstopt.	Verwijder het waterfilter en spoel het af in warm water.
	Losse fittingen.	Controleer of alle fittingen goed vast zitten.
Water lekt uit de pomp.	Waterafdichtingen zijn beschadigd of versleten.	Bel de gratis hulplijn.
Olie druppelt.	Olie afdichtingen zijn beschadigd of versleten.	Bel de gratis hulplijn.
Zeep komt er niet uit of komt er uit met lage druk.	75 graden tip / Zeep Tip (Zwarte kleur) is niet in de lans geïnstalleerd.	Installeer een 75 graden, zwarte, zeep tip in de lans.
	Zeep tank kan verstopt zijn met vuil of dikke zeep.	Maak de zeep uit de tank leeg, maak schoon met azijn en water.
Motor zoemt maar start niet.	Voedingsspanning onder minimum.	Controleer of alleen de hogedrukreiniger op dit circuit draait.
	Systeem heeft restdruk.	Zet het apparaat "OFF" (Uit), knijp de trekker van de spuitlans in om de druk te ontlasten en zet het apparaat "ON" (Aan).
	Spanningsverlies door verlengsnoer.	Haal alle aangesloten verlengsnoeren uit het stopcontact en steek het apparaat rechtstreeks in het stopcontact.
	Hogedrukreiniger lange tijd niet gebruikt.	Bel de gratis hulplijn.
	Resterende wrijving tussen de componenten. Het apparaat kan zoemen.	Koppel de watertoevoer los en zet de stroom AAN gedurende 2 tot 3 seconden, herhaal dit een paar keer of totdat de motor start.
	Watertoevoer is UIT.	Zet de watertoevoer AAN.
Geen water.	Knik in de tuinslang.	Verwijder de knik in de tuinslang.

LET OP: AUTO AAN/UIT SCHAKELAAR: Deze hogedrukreiniger is uitgerust met een Auto Start/Stop functie. Om te bedienen: Druk de aan/uit schakelaar aan (I). De pomp brengt op druk en schakelt onmiddellijk uit. Zodra de trekker van het pistool wordt ingedrukt, schakelt het apparaat in. Het apparaat schakelt uit en bevindt zich in de standby modus wanneer de trekker wordt losgelaten.

GARANTIE

GREENWORKS™ garandeert hierbij dit product, aan de oorspronkelijke koper met aankoopbewijs, gedurende een periode van één (1) jaar tegen defecten in materialen, onderdelen of vakmanschap. GREENWORKS™ zal, naar eigen goeddunken, alle onderdelen die defect blijken te zijn, door normaal gebruik, kosteloos voor de klant repareren of vervangen. Deze garantie is alleen geldig voor units die zijn gebruikt voor persoonlijk gebruik en die niet zijn gehuurd of verhuurd voor industrieel/commercieel gebruik, en die zijn onderhouden in overeenstemming met de instructies in de gebruikershandleiding die nieuw bij het product is geleverd.

ITEMS DIE NIET ONDER DE GARANTIE VALLEN:

1. Elk onderdeel dat onbruikbaar is geworden als gevolg van verkeerd gebruik, commercieel gebruik, misbruik, verwaarlozing, een ongeval, onjuist onderhoud of wijziging; of
2. De unit, als deze niet is bediend en/of onderhouden in overeenstemming met de gebruikershandleiding; of
3. Normale slijtage, behalve zoals hieronder vermeld;
4. Routine onderhoudsitems zoals het aftappen van het water om bevriezing/ijsschade aan de pomp en componenten te voorkomen.
5. Normale verslechtering van de buitenkant als gevolg van gebruik of blootstelling.

GREENWORKS HELPLINE (1-888-90WORKS):

Garantieservice is beschikbaar door onze gratis hulplijn te bellen op 1-888-909-6757 (1-888-90WORKS). Bestel vervangende onderdelen online @ www.greenworkstools.com.

TRANSPORTKOSTEN:

Transportkosten voor het verplaatsen van een stroomapparatuur unit of hulpstuk zijn de verantwoordelijkheid van de koper. Het is de verantwoordelijkheid van de koper om de transportkosten te betalen voor elk onderdeel dat wordt ingediend voor vervanging onder deze garantie, tenzij een dergelijke retournering schriftelijk wordt aangevraagd door GREENWORKS.

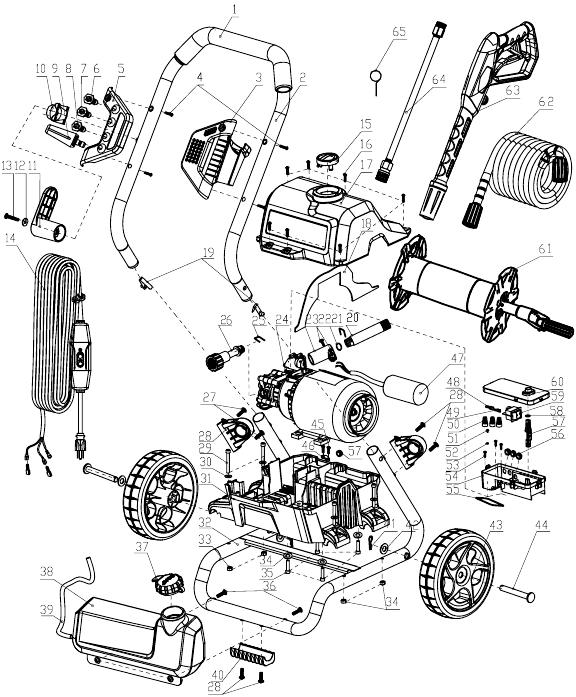

UITGEKLAPTE WEERGAVE

ONDERDELENLIJST

ITEM NR.	ONDERDEEL NR.	BESCHRIJVING	AANTAL
1	349011635	Foam grip	1
2	331011635	Upper handle (Bovenste handgreep)	1
3	311201635	Gun holder assy	1
4	322011628	Screw ST5.5*22-F	4
5	311211635	Spray tip panel assy	1
6	34139319	25 degree nozzle (25 graden spuitmond)	1
7	31225363	40 degree nozzle (40 graden spuitmond)	1
8	31240363	Soap nozzle (Zeepspuitmond)	1
9	31208363	Turbo Nozzle	1
10	341111635	Cord arm basement (Snoerarmbasis)	1
11	341101635	Cord arm (Snoerarm)	1
12	32913847	Washer (Ring)	1
13	322021635	Screw M6*35	1
14	311001635	Power cord assy (Stroomkabel geheel)	1
15	341401628	Switch knob (Schakelaar knop)	1
16	322031635	Screw ST4.2*16-F	8
17	341011635	Upper housing (Bovenste behuizing)	1
18	341171635	Heat isolation board (Warmte-isolatieplaat)	1
19	33306847	Spring button (Veerknop)	2
20	332021635	Water outlet connector (Wateruitlaat connector)	1
21	34202368	O-ring	1
22	32202368	Screw ST4.2*16-F	2
23	341201635	Water outlet connecotr press plate (Wateruitlaat connector drukplaat)	1
24	31101363A	Motor pump assy (Motorpomp geheel)	1
25	33302365	U pin (U-vormige pin)	2
26	311221635	Water inlet connector assy (Waterinlaat connector geheel)	1
27	322011635	Bolt M6*20 (Bout M6*20)	10
28	341371635	Hose reel bracket (Slanghaspel beugel)	2
29	322011023	Bolt M6*50 (Bout M6*50)	4
30	329011635	Washer (Ring)	4
31	341021635	Lower housing (Onderste behuizing)	1
32	331021635	Main frame (Hoofdframe)	1
33	32222301A	Bolt M6 nut (Bout M6 moer)	4
34	32233301A	Washer (Ring)	4
35	32212131	Bolt M6*25 (Bout M6*25)	4
36	3220398	Screw M6*25 (Schroef M6*25)	2
37	342011635	Soap tank cap (Zeep tank dop)	1
38	341031635	Soap tank (Zeep tank)	1
39	34900365	Suction hose (Aanzuigslang)	35
40	341161635	Foot pad (Voetstuk)	1
41	32229301A	Hitch pin (Splitpen)	2
42	32908301A	Washer (Ring)	4
43	311011635	8" wheel (8" wiel)	2
44	33210301A	Wheel axle (Wielas)	2
45	34120319	Power cord clamp (Stroomkabel klem)	1
46	3320303	Screw ST3.5*16-F (Schroef ST3.5*16-F)	2
47	36401661	Capacitor (Condensator)	1
48	36503301A	Terminal sleeve (Aansluitklem)	1
49	36501301	Female terminal (Vrouwelijk aansluitpunt)	1
50	36511154	Wire cup (Draad cup)	3
51	32204301A	Bolt M4*6 (Bout M4*6)	1
52	32912301A	Washer (Ring)	1
53	32202316A	Bolt M4*12 (Bout M4*12)	3
54	341141635	Switch box (Schakelaarkast)	1
55	34226316A	Motor seal (Motor afdichting)	1
56	34201301A	Wire seal (Draad afdichting)	4
57	341151635	Switch lever (Schakelaar hendel)	1
58	34216301A	O-ring	1
59	363021628	Power switch (Aan/uit schakelaar)	1
60	341131635	Switch box cover (Schakelaarkast deksel)	1
61	311301635	Hose reel assy (Slanghaspel geheel)	1
62	31160363	High pressure hose assy (Hogedrukslang geheel)	1
63	31140363-1	GW gun handle assy	1
64	31145363	GW gun wand assy	1
65	33201671	Spray cleaning tool (Spray reinigingstool)	1

TOLL-FREE HELPLINE: 1-888-90WORKS (888.909.6757)

Referenties

• Greenworks | Accu-aangedreven gereedschap voor uw huis & tuin

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Greenworks 2000 PSI Hogedrukreiniger Handleiding

Beschikbare talen
