Midland 75-822 Handleiding

Introductie

Functies omvatten:

• 40 CB Kanalen
• 10 Weer Kanalen
• 5 Geheugen Kanalen
• Geheugen Scan
• Dual/Watch
• Draagbare en Mobiele CB (2-in-1)
• HI/LOW Vermogen
• Automatische Energiebesparing
• Instant Ch 9. en 19
• LCD met achtergrondverlichting

Het 75-822 pakket bevat het volgende:

1. CB Radio
2. AA Alkaline Batterij Compartiment
3. AA Oplaadbaar Batterij Compartiment
4. Antenne
5. Mobiele Adapter
6. AC Wand Adapter/ oplader
7. Lanyard
8. Gebruiksaanwijzing

Pakket bevat

AC Wand Adapter - Wordt gebruikt om uw CB Radio op te laden.
Batterijcompartiment – Geschikt voor 6 AA batterijen (batterijen niet inbegrepen)
Oplaadbaar Batterijcompartiment – Geschikt voor 8 AA oplaadbare batterijen (batterijen niet inbegrepen)
Mobiele Adapter - Wordt gebruikt voor activiteiten in voertuigen
Antenne - Maakt verbinding met uw CB Radio

De batterijen plaatsen

(batterijen niet inbegrepen)

Voordat u de radio gaat gebruiken, moet u eerst de batterijen in het batterijcompartiment plaatsen. Er zijn twee batterijcompartimenten. De ene is alleen voor AA gebruik (6AA), en de andere is ALLEEN voor oplaadbare AA batterijen (8AA)!

1. Kies het compartiment dat u wilt gebruiken.
2. Pak beide kanten van het compartiment vast en plaats uw duimen op de bovenkant.
3. Trek de zijkanten van het compartiment uit elkaar.
4. Plaats de batterijen, let vooral op de polariteit. Als ze achterstevoren in het compartiment worden geplaatst, zal het apparaat niet werken.
5. Klik de twee kanten van het compartiment weer in elkaar.
6. Schuif het batterijcompartiment op het apparaat.
7. Zet het apparaat aan en begin met het gebruik.

Snelstart (Draagbare Modus)

1. Plaats de antenne in de connector.
2. Plaats 6 AA batterijen in de schuif op batterijhouder (batterijen niet inbegrepen).
3. Draai aan de AAN/UIT (ON/OFF) knop.
4. Gebruik de kanaalkiezer om het gewenste kanaal te selecteren.
5. Druk op de "push to talk" (druk om te spreken) knop en begin te praten.

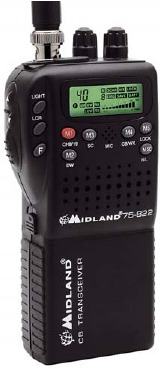

Uw CB Radio zou eruit moeten zien als de afbeelding

Opmerking: Er is een optioneel batterijcompartiment voor oplaadbare batterijen. Het is geschikt voor 8 batterijen (batterijen niet inbegrepen).

Opmerking: Er is ook een mobiele adapter die in uw voertuig kan worden gebruikt. Zie volgende pagina.

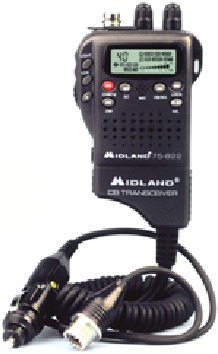

Snelstart (Mobiele Modus)

1. Schuif de mobiele adapter op de CB Radio.
2. Steek uw mobiele adapter in de sigarettenaansteker van uw voertuig.
3. Steek de andere connector in een externe antenne (zie opmerking hieronder).
4. Draai aan de AAN/UIT (ON/OFF) knop.
5. Gebruik de kanaalkeuze knoppen om het gewenste kanaal te selecteren.
6. Druk op de "push to talk" (druk om te spreken) knop en begin te praten.

Opmerking: U kunt de flexibele rubberen antenne gebruiken met de voertuigadapter, maar het bereik kan beperkt zijn. Om een full-size dakantenne te bestellen, model # 18-2442, bel ons op 816.241.8500 of ga naar www.midlandradio.com

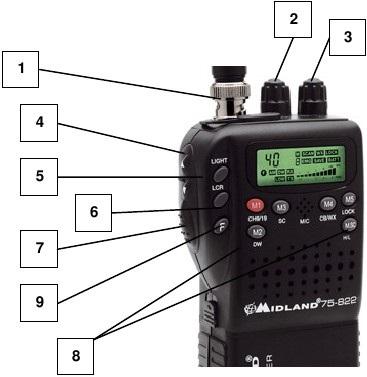

Bediening & Indicatoren

1. Antenne Connector
2. Squelch Controle
3. Aan/Uit Volume Knop
4. CH Omhoog/Omlaag knoppen
5. Achtergrondverlichting Knop
6. Laatst Gebruikte Kanaal Oproepen
7. "Push To Talk" (Druk Om Te Spreken)
8. Geheugen Kanalen
9. Dubbele Functie Knop

Functie en Bediening

1. Antenne Connector – Bevestig de meegeleverde antenne voor draagbaar gebruik
2. Squelch Controle – Pas de squelch aan tot het achtergrondgeluid verdwijnt om de MAX gevoeligheid te ontvangen
3. AAN/UIT (ON/OFF) Knop – Wordt gebruikt om uw radio AAN/UIT (ON/OFF) te zetten of om het volume te regelen.
4. Kanaal OMHOOG/OMLAAG (UP/Down) Knop – Om van kanaal te wisselen of om van modus te veranderen van CB naar weerkanalen.
5. Achtergrondverlichting Knop – Druk om de LCD achtergrondverlichting "Aan" (On) of "Uit" (Off) te zetten
6. Laatste Kanaal – Druk op deze knop om het laatst gebruikte kanaal op te roepen
7. Push To Talk (Druk Om Te Spreken) – Druk op deze knop en praat in de speaker om te communiceren met andere CB gebruikers
8. Geheugen "M" Knoppen - Er zijn 5 geheugenknoppen. Elk is gecategoriseerd met de letter M en een nummer ernaast. Elke knop heeft een functie.
   M1 - Functioneert als geheugenkanaal 1 en noodkanaal 9/19. Om tussen functies te schakelen, drukt u gewoon op de knop en laat u deze los.
   M2 - Functioneert als geheugenkanaal 2 en programmeerbare dual watch. Dual Watch wordt gebruikt om snel te schakelen tussen twee kanalen die ver uit elkaar liggen. Om de 2 dual watch kanalen te programmeren, moet u het volgende doen. Met de radio aan:
   1. Selecteer het eerste kanaal (bijv. Ch. 7)
   2. Houd de DW knop ingedrukt totdat u een pieptoon hoort.
   3. Gebruik de kanaalkiezer om het tweede kanaal te selecteren.
   4. Houd de DW knop ingedrukt totdat u hem weer hoort piepen.
   5. Op het LCD scherm ziet u de twee kanalen die u hebt geprogrammeerd heen en weer knipperen.
      M3 - Functioneert als geheugenkanaal 3 en scan. Om te beginnen met het scannen van andere kanalen, drukt u op de M3 knop. Om het scannen te stoppen, drukt u nogmaals op de M3 knop.
      M4 - Functioneert als geheugenkanaal 4 en de mode knop. Deze knop schakelt de radio tussen CB en weerradio mode.
      M5 - Functioneert als geheugenkanaal 5 en de vergrendelingsknop. Om de radio te vergrendelen, drukt u gewoon op de knop totdat deze piept. Om de radio te ontgrendelen, herhaalt u dezelfde procedure
9. Dubbele Functie "F" Knop – De "F" knop wordt gebruikt om het geheugenkanaal te programmeren voor de M1-M5 knoppen. Om een kanaal te programmeren, volgt u deze stappen:
   1. Zet uw radio aan en zorg ervoor dat u in CB Mode bent. (AM)
   2. Selecteer het kanaal dat u wilt programmeren (bijv. Kanaal 4)
   3. Druk op de "F" knop.
   4. Houd een van de "M" knoppen ingedrukt totdat u een pieptoon hoort. U hebt nu een kanaal in het geheugen geprogrammeerd.
   5. Om andere "M" knoppen te programmeren, herhaalt u dit proces.

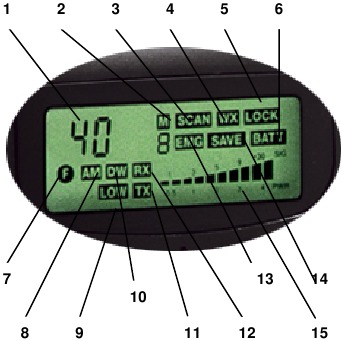

LCD Indicatoren

1. Kanaalweergave
2. Geheugen CH Selectie
3. Scan Functie
4. Weerradio
5. Vergrendelingsfunctie
6. Batterij Indicator
7. Functie Knop "Aan" (On)
8. Geeft CB Mode "Aan" (On) aan
9. Laag Vermogen "Aan" (On)
10. Dual Watch
11. Zenden
12. Ontvangen
13. Nood CH 9 "Aan" (On)
14. Automatische BATT Besparing
15. Signaalsterkte Meter

CB Specificaties

Weer Ontvanger Specificaties

Gevoeligheid: .7uV voor 20db
Audio Vermogen: 450 mW
Audio Belasting: 8 ohm

Accessoires

Accessoires kunnen worden gekocht op www.midlandradio.com of vul het formulier op de volgende pagina in en stuur het naar ons adres.

Antenne Model # 18-2442

Prijs: $17.95

Headset Model # 22-540

Prijs: $18.95

Mobiele Adapter # 18-821

Prijs: $29.95

Beperkte Garantie

Midland Radio Corporation zal, naar eigen goeddunken, zonder kosten elk item in deze Midland CB doos repareren of vervangen dat defect is als gevolg van materiaal- of fabricagefouten binnen een jaar na de eerste aankoop door de consument. Deze garantie is niet van toepassing op waterschade, batterijlekkage of misbruik.

Deze garantie omvat geen draagtassen, oortelefoons of antennes, die deel kunnen uitmaken van of zijn inbegrepen bij het gegarandeerde product, of de kosten van arbeid voor verwijdering of herinstallatie van het product in een voertuig of andere montage. Nakoming van enige verplichting onder deze garantie kan worden verkregen door het gegarandeerde product, vracht vooruitbetaald, samen met een aankoopbewijs terug te sturen naar:

Midland Radio Corporation
Warranty Service Department
5900 Parretta Dr.
Kansas City MO 64120

Deze garantie geeft u specifieke wettelijke rechten, en u kunt ook andere rechten hebben, die van staat tot staat verschillen.

Opmerking: De bovenstaande garantie is alleen van toepassing op goederen die zijn gekocht in de Verenigde Staten van Amerika of een van de territoria of bezittingen daarvan, of van een Amerikaanse militaire uitwisseling.

Midland Radio Corporation
5900 Parretta Dr.
Kansas City MO 64120
Tel: (816) 241-8500
E-mail: mail@midlandradio.com
URL: www.midlandradio.com

Opmerking: Functies & Specificaties kunnen zonder kennisgeving worden gewijzigd. MIDLAND is niet verantwoordelijk voor onbedoelde fouten of weglatingen op de verpakking.
