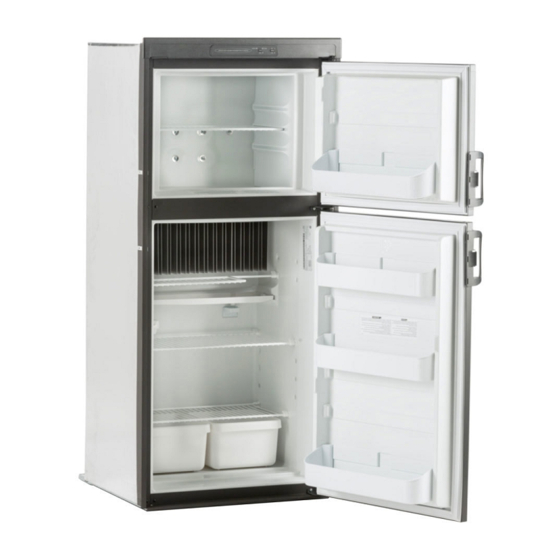

Dometic DM2652 Servicehandleiding

DOCUMENT SYMBOLS

Geeft aanvullende informatie aan die GEEN verband houdt met lichamelijk letsel.
Geeft stapsgewijze instructies aan.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Deze handleiding bevat veiligheidsinformatie en -instructies om u te helpen het risico op ongevallen en letsel te voorkomen of te verminderen.

Veiligheidsinformatie herkennen

Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor mogelijke gevaren voor lichamelijk letsel. Neem alle veiligheidsberichten die op dit symbool volgen in acht om mogelijk letsel of overlijden te voorkomen.

Signaalwoorden begrijpen

Een signaalwoord identificeert veiligheidsberichten en berichten over materiële schade en geeft de mate of het niveau van de ernst van het gevaar aan.

duidt op een gevaarlijke situatie die, indien NIET vermeden, kan leiden tot de dood of ernstig letsel.

duidt op een gevaarlijke situatie die, indien NIET vermeden, kan leiden tot licht of matig letsel.

LET OP wordt gebruikt om praktijken aan te pakken die GEEN verband houden met lichamelijk letsel.

Aanvullende richtlijnen

Lees en volg alle veiligheidsinformatie en -instructies om mogelijk letsel of overlijden te voorkomen. Lees en begrijp deze instructies voordat u dit product [installeert / gebruikt / onderhoudt / onderhoud uitvoert]. Onjuiste [installatie / bediening / onderhoud / onderhoud] van dit product kan leiden tot ernstig letsel. Volg alle instructies. De installatie MOET voldoen aan alle toepasselijke lokale en nationale voorschriften, inclusief de meest recente versie van de volgende normen:

U.S.A.

• ANSI/NFPA70, National Electrical Code (NEC)
• ANSI/NFPA 1192, Recreational Vehicles Code
• Title 24 CFR, Part 3280, Manufactured Home Construction and Safety Standard
• National Fuel Gas Code, ANSI Z223.1/ NFPA 54

CANADA

• CSA C22.1, Parts l & ll, Canadian Electrical Code
• CSA Z240 RV Series, Recreational Vehicles
• CSA Z240.4, Gas-Equipped Recreational Vehicles and Mobile Housing
• CSA B149.1, Natural Gas and Propane Installation Code

Algemene veiligheidsberichten

Het niet opvolgen van de volgende waarschuwingen kan leiden tot de dood of ernstig letsel:

• Dit product MOET worden [geïnstalleerd / onderhouden] door een gekwalificeerde servicemonteur.
• Wijzig dit product NIET buiten het toepassingsgebied van deze service-instructies. Wijziging (buiten deze service-instructies) kan uiterst gevaarlijk zijn.

ALGEMENE INFORMATIE

Leveringsomvang

(2) Montagerail
(1) Basisafdekking
(1) Gasleidingverlengstuk met 45° 3/8" Flare-nippel

Benodigde gereedschappen

• Elektrische boormachine (optioneel)
• Kruiskopschroevendraaier / bit
• Verstelbare moersleutel
• 5/8" steeksleutel
• 11/16" steeksleutel
• 3/4" steeksleutel

  Er kunnen extra gereedschappen nodig zijn om de installatie van de koelkast te voltooien.

Benodigde componenten

• 3" schroeven

KOELKAST VOORBEREIDEN

Oude koelkast verwijderen

Verwijder de oude koelkast uit de behuizing.

Raadpleeg de installatie-instructies (meegeleverd met de koelkast) voor de juiste procedure.

Montagerails vervangen

1. LET OP Laat cosmetische kenmerken / oppervlakken van het product NIET in contact komen met de vloer of een ander hard oppervlak. Anders kunnen er slijtage of andere schade optreden. Plaats de nieuwe koelkast met de voorkant naar beneden om toegang te krijgen tot de montagerail (aan de onderkant).
   Gebruik vulling om de koelkastdeuren te beschermen tegen slijtage en planken om de koelkastgrepen boven de vloer te plaatsen (indien van toepassing).

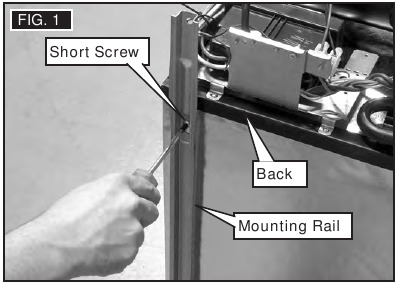

2. Verwijder de schroeven waarmee de montagerail aan de koelkast is bevestigd. Bewaar deze voor latere herinstallatie. Zie (AFB. 1).

3. Gooi de oude (korte) montagerail weg. Zie (AFB. 1).

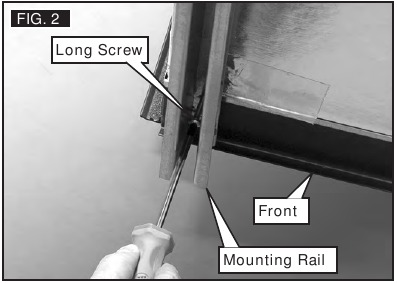

4. Plaats de nieuwe (hoge) montagerail tegen de onderkant van de koelkast en lijn de montagegaten uit met de getapte gaten in de koelkast. Zie (AFB. 2).

5. Plaats de schroeven terug om de montagerail aan de koelkast te bevestigen. Zie (AFB. 1) & (AFB. 2).
   Korte schroef aan de achterkant van de koelkast en lange schroef aan de voorkant.
6. Herhaal de stappen (2) tot en met (5) voor de andere montagerail.

KOELKAST INSTALLEREN

Zorg ervoor dat de koelkastbehuizing correct is voorbereid voordat u de koelkast installeert.

Raadpleeg de installatie-instructies (meegeleverd met de koelkast) voor de vereisten voor de behuizing. De grootte van de behuizing moet overeenkomen met de vereisten voor de RM2820-koelkast.

Koelkast plaatsen en vastzetten

1. Controleer of het stopcontact (in de behuizing) de installatie van de koelkast niet hindert.
   Als de locatie van het stopcontact interfereert, verplaatst / geleidt u de bedrading naar de juiste locatie in overeenstemming met alle toepasselijke codes.
2. Plaats en bevestig de koelkast voorzichtig in de behuizing.
   Controleer of er geen blootliggende openingen / spleten zijn langs de boven- en zijkanten waar het frame van de koelkast tegen de behuizing afdicht. Raadpleeg de installatie-instructies (meegeleverd met de koelkast) voor volledige instructies. Uitzonderingen op de normale instructies:

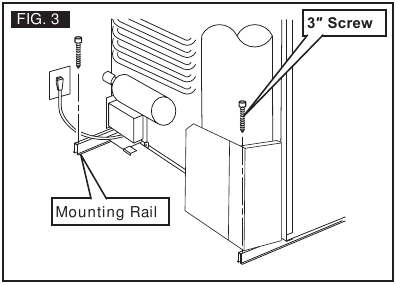

   • Gebruik 3" lange montageschroeven (door de klant geleverd) door de (hoge) montagerail. Zie (AFB. 3) & (AFB. 4).
   • Gooi de oude (korte) basisafdekking (meegeleverd met de koelkast) weg. Gebruik in plaats daarvan de nieuwe (hoge) basisafdekking (meegeleverd met de set). Zie (AFB. 4).



NUTSBEDRIJVEN AANSLUITEN

1. Sluit water (indien van toepassing) en elektriciteit aan op de koelkast.
   Raadpleeg de installatie-instructies (meegeleverd met de koelkast) voor volledige instructies.
2. LET OP Gebruik ALTIJD een back-up moersleutel bij het los- of vastdraaien van LPG-gasaansluitingen. Sluit de LPG-gasleiding aan.
   Raadpleeg de installatie-instructies (meegeleverd met de koelkast) voor volledige instructies.
   1. Als de LPG-gasleiding van de RV lang genoeg is om de LPG-gaskraan op de koelkast te bereiken, gaat u verder naar het gedeelte "Installatie voltooien".
      Een gasleidingverlenging is NIET nodig als de bestaande LPG-gasleiding van de RV lang genoeg is.
   2. Als de LPG-gasleiding van de RV de LPG-gaskraan op de koelkast niet bereikt, gaat u verder met stap (c).

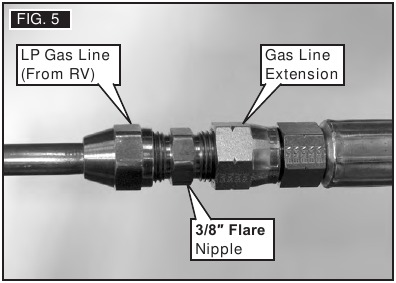

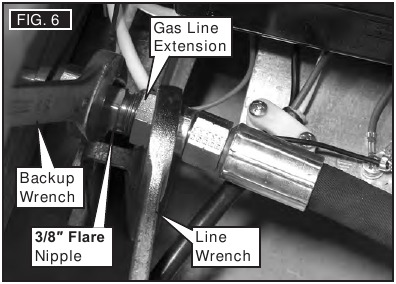

   3. Sluit de gasleidingverlenging aan op de LPG-gasleiding van de RV. Zie (AFB. 5) & (AFB. 6).
      • Plaats en draai de 3/8" flare-nippel (meegeleverd met de gasleidingverlenging) vast in de flare-moer van de LPG-gasleiding van de RV.

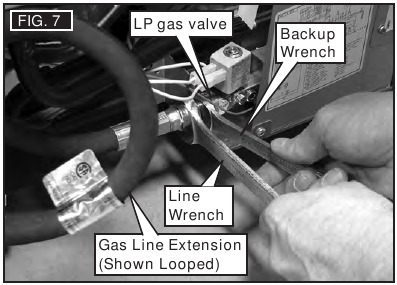

   4. Sluit de gasleidingverlenging aan op de LPG-gaskraan op de koelkast. Zie (AFB. 7).
      Het kan nodig zijn om de gasleidingverlenging te lussen.
      • Plaats en draai de flare-moer van de gasleidingverlenging (meegeleverd) op het 3/8" mannelijke flare-uiteinde van de LPG-gaskraan van de koelkast.


INSTALLATIE VOLTOOIEN

Er MOETEN extra procedures worden uitgevoerd om de installatie te voltooien. Raadpleeg de installatie-instructies (meegeleverd met de koelkast).

Extra procedures kunnen omvatten:

• Installeer sierlijsten, deurpanelen en deurgrepen.
• Controleer of de koelkast correct is afgedicht om het verbrandingssysteem te isoleren van het interieur van de RV.
• Leid de afvoerslang.
• Controleer op gaslekken.
• Test de werking van de koelkast.

USA
SERVICEKANTOOR
Dometic Corporation
2320 Industrial Parkway
Elkhart, IN 46516

CANADA
Dometic Corporation
46 Zatonski, Unit 3
Brantford, ON N3T 5L8
CANADA

SERVICE CENTER & DEALER LOCATIONS Please Visit: www.eDometic.com

©2014 Dometic Corporation
LaGrange, IN 46761
