Dometic WH-6GEA Handleiding

Dit product kan u blootstellen aan lood, waarvan de staat Californië weet dat het kanker en geboorteafwijkingen of andere reproductieve schade kan veroorzaken. Ga voor meer informatie naar www.P65warnings.ca.gov.

VERBRANDINGSGEVAAR, BRAND, EXPLOSIE EN/OF KOOLMONOXIDEGEVAAR.
Houd de boileromgeving vrij van brandbare schoonmaakmiddelen, benzine en andere ontvlambare dampen en vloeistoffen. Het niet opvolgen van deze waarschuwing kan leiden tot de dood of ernstig letsel.

Kanker en reproductieve schade www.P65Warnings.ca.gov

Als de informatie in deze handleiding niet exact wordt opgevolgd, kan er brand of een explosie ontstaan, met materiële schade, persoonlijk letsel of de dood tot gevolg.

• Bewaar of gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van dit of enig ander apparaat.
• WAT TE DOEN ALS U GAS RUIKT
  • Evacueer alle personen uit het voertuig.
  • Sluit de gastoevoer af bij de gascontainer of -bron.
  • Raak geen enkele elektrische schakelaar aan en gebruik geen telefoon of radio in het voertuig.
  • Start de motor of elektrische generator van het voertuig niet.
  • Neem contact op met de dichtstbijzijnde gasleverancier of gekwalificeerde servicemonteur voor reparaties.
  • Als u geen gasleverancier of gekwalificeerde servicemonteur kunt bereiken, neem dan contact op met de dichtstbijzijnde brandweer.
  • Schakel de gastoevoer pas in als het gaslek (de gaslekken) is (zijn) gerepareerd.
• Installatie en service moeten worden uitgevoerd door een gekwalificeerde installateur, servicebedrijf of de gasleverancier.

Service Center & Dealer Locaties

Bezoek: www.dometic.com

Lees deze instructies aandachtig door en volg alle instructies, richtlijnen en waarschuwingen in deze producthandleiding om ervoor te zorgen dat u het product te allen tijde correct installeert, gebruikt en onderhoudt. Deze instructies MOETEN bij dit product blijven.

Door het product te gebruiken, bevestigt u hierbij dat u alle instructies, richtlijnen en waarschuwingen zorgvuldig hebt gelezen en dat u de algemene voorwaarden zoals hierin uiteengezet begrijpt en ermee akkoord gaat. U stemt ermee in dit product alleen te gebruiken voor het beoogde doel en de beoogde toepassing en in overeenstemming met de instructies, richtlijnen en waarschuwingen zoals uiteengezet in deze producthandleiding, evenals in overeenstemming met alle toepasselijke wetten en voorschriften. Het niet lezen en opvolgen van de instructies en waarschuwingen die hierin worden uiteengezet, kan leiden tot letsel bij uzelf en anderen, schade aan uw product of schade aan andere eigendommen in de omgeving. Deze producthandleiding, inclusief de instructies, richtlijnen en waarschuwingen, en gerelateerde documentatie, kan onderhevig zijn aan wijzigingen en updates. Ga voor actuele productinformatie naar www.dometic.com.

Verklaring van symbolen en veiligheidsinstructies

Deze handleiding bevat veiligheidsinformatie en instructies om u te helpen het risico op ongevallen en letsel te elimineren of te verminderen.

Veiligheidsinformatie herkennen

Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor mogelijke gevaren voor lichamelijk letsel. Neem alle veiligheidsberichten in acht die op dit symbool volgen om mogelijk letsel of de dood te voorkomen.

Signaalwoorden begrijpen

Een signaalwoord identificeert veiligheidsberichten en berichten over materiële schade, en geeft ook de mate of het niveau van gevaarsituatie aan.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.

LET OP: Wordt gebruikt om praktijken aan te pakken die niet gerelateerd zijn aan lichamelijk letsel.

Geeft aanvullende informatie aan die niet gerelateerd is aan lichamelijk letsel.

Aanvullende richtlijnen

Om het risico op ongevallen en letsel te verminderen, dient u de volgende richtlijnen in acht te nemen voordat u dit apparaat installeert of bedient:

• Lees en volg alle veiligheidsinformatie en instructies.
• Lees en begrijp deze instructies voordat u dit product installeert, bedient of onderhoudt.
• Installatie en service moeten worden uitgevoerd door een gekwalificeerde servicemonteur, servicecentrum, OEM of gasleverancier.
• De installatie moet voldoen aan alle toepasselijke lokale of nationale voorschriften, inclusief de meest recente versie van de volgende normen:

U.S.A.

• ANSI/NFPA70, National Electrical Code (NEC)
• ANSI/NFPA 1192, Recreational Vehicles Code
• ANSI Z223.1 National Fuel Gas Code
• Federal Mobile Home Construction & Safety Standard, Title 24 CFR, part 3280, of wanneer deze norm niet van toepassing is, de norm voor Manufactured Home Installations (Manufactured Home Sites, Communities and Set-Ups), ANSI A255.1
• ANSI Z21.10.1, Gas Water Heaters
• A119.5, Park Trailers

Canada

• CSA C22.1, Parts l & ll, Canadian Electrical Code
• CSA Z240 RV Series, Recreational Vehicles
• CAN/CGA B149 Installation Codes
• CAN/CSA-2240 MH Series, Mobile Homes
• CSA 4.1 (nieuwste editie)

Algemene veiligheidsberichten

BRAND EN/OF EXPLOSIEGEVAAR.
Het niet opvolgen van de volgende waarschuwingen kan leiden tot de dood of ernstig letsel:

• Volg de informatie in deze handleiding exact op.
• Bewaar of gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van dit of enig ander apparaat.

Beoogd gebruik

Deze boiler is ontworpen en bedoeld voor gebruik in een recreatievoertuig (hierna te noemen "RV") waarvoor hij wordt geleverd. Dit product is ontworpen om water te verwarmen en is niet bedoeld om te worden gebruikt als ruimteverwarming voor hydronische verwarming. Deze boiler is alleen geschikt voor het beoogde doel en de beoogde toepassing in overeenstemming met deze instructies.

Deze handleiding bevat informatie die nodig is voor een correcte installatie, bediening en onderhoud van de boiler. Slechte installatie en/of onjuiste bediening of onderhoud leiden tot onbevredigende prestaties en een mogelijke storing. De fabrikant aanvaardt geen aansprakelijkheid voor letsel of schade aan het product als gevolg van:

• Onjuiste montage of aansluiting, inclusief overspanning
• Onjuist onderhoud of gebruik van andere reserveonderdelen dan originele reserveonderdelen die door de fabrikant zijn geleverd
• Wijzigingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
• Gebruik voor andere doeleinden dan die beschreven in deze handleiding

Dometic behoudt zich het recht voor om het uiterlijk en de productspecificaties van het product te wijzigen.

Algemene informatie

LET OP: Dit hoofdstuk bevat referentie-informatie over het aanbevolen installatiegereedschap en -materiaal, de onderdelen van het apparaat en de modelidentificatie die aan de verschillende boilermodellen is gekoppeld.

De afbeeldingen in dit document zijn alleen ter referentie. Onderdelen en de locaties van onderdelen kunnen variëren afhankelijk van specifieke productmodellen. Metingen kunnen ±0,38 inch (10 mm) variëren.

Gereedschap en materialen

Dometic Corporation beveelt aan om het volgende gereedschap te gebruiken bij het onderhoud van de boilers.

Aanbevolen gereedschap en materialen
Kit of butyltape 1-1/3 inch x 1/8 inch (3,38 cm x 0,32 cm)	Nr. 8 - 3/4 inch (22,22 cm) ronde kop schroeven of equivalent
Afdichtmiddel	2x2 Hout
Schaar	Lekdetectieoplossing
12 VDC-batterij

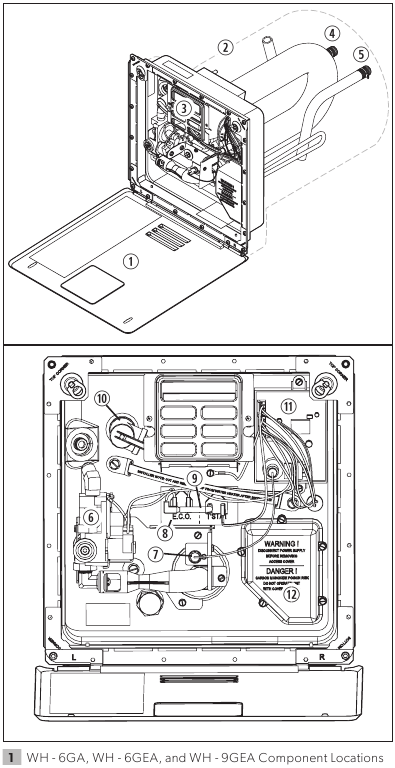

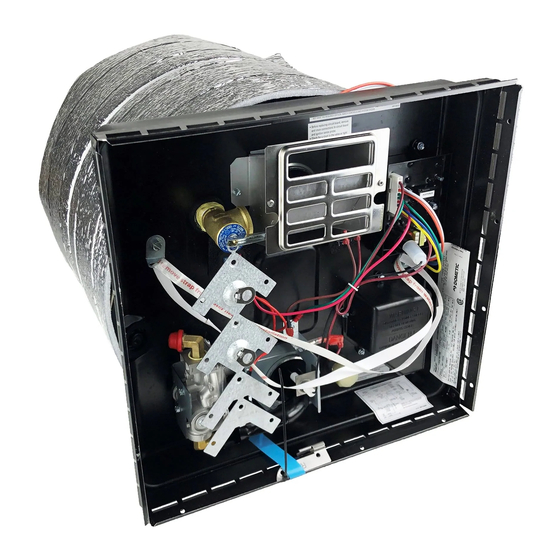

Locaties van onderdelen

Dit hoofdstuk geeft de locaties van de onderdelen voor elk boilermodel.

1. Toegangsdeur
2. Boilertank
3. Rookgasafvoer
4. Warmwateruitlaat
5. Koudwaterinlaat
6. Gasklep
7. Elektrode
8. E.C.O./Thermostaat

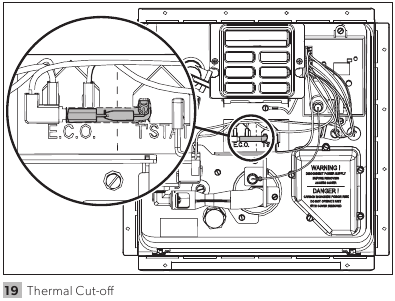

9. Thermische uitschakeling

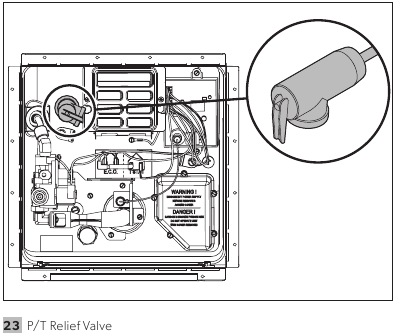

10. P/T-veiligheidsklep
11. DSI-besturingsprintplaat
12. Elektrische aansluitdoos/toegangsdeksel element (dit deksel moet worden afgedicht)

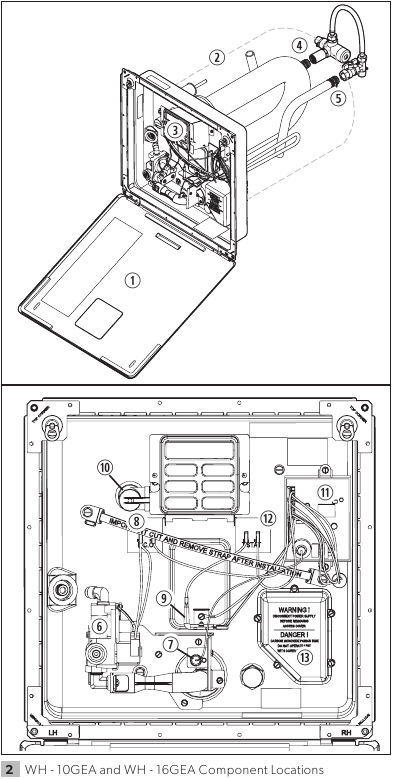

1. Toegangsdeur
2. Boilertank
3. Rookgasafvoer
4. Warmwateruitlaat
5. Koudwaterinlaat
6. Gasklep
7. Elektrode
8. E.C.O.
9. Thermische uitschakeling
10. P/T-veiligheidsklep
11. DSI-besturingsprintplaat
12. Thermostaat
13. Elektrische aansluitdoos/toegangsdeksel element (dit deksel moet worden afgedicht)

Modelidentificatie

Dit hoofdstuk beschrijft de uitsplitsing van de modelidentificatienummers.

Product	WH = Water Heater (Boiler)
Volume	# = Gallons
Fuel Type	G = Gas (Propaan)
AC Element Type	E = Electric (Elektrisch)
Revision	A

---

Beschikbare modellen

WH - 6GA = 6 gallon alleen gas

WH - 6GEA = 6 gallon gas en elektrisch

*WH - 9GEA = 9 gallon effectief gas en elektrisch

WH - 10GEA = 10 gallon gas en elektrisch

**WH - 16GEA = 16 gallon effectief gas en elektrisch

* De werkelijke capaciteit van de boilers is respectievelijk 6 gallon. De effectieve capaciteit, berekend in gallons van 130°F (54°C) gemodereerd water, is 9 gallon.

** De werkelijke capaciteit van de boilers is respectievelijk 10 gallon. De effectieve capaciteit, berekend in gallons van 130°F (54°C) gemodereerd water, is 16 gallon.

Ongeacht uw revisienummer, zijn deze instructies nog steeds algemeen van toepassing op uw apparaat. Als u vragen hebt, neem dan contact op met uw dealer, een Dometic Service Center of de Dometic Service Department.

Apparaatspecificaties

De tabel met boilerspecificaties geeft de afmetingen en gewichtsspecificaties van de boilermodellen.

Tabel met boilerspecificaties

Model	Breedte en hoogte	Diepte	Gewicht (leeg)
WH - 6GA WH - 6GEA	12,75 inch (32,4 cm)	19,0 inch (48,3 cm)	15,0 lbs (6,8 kg)
WH - 9GEA	12,75 inch (32,4 cm)	23,5 inch (59,7 cm)	18,0 lbs (8,2 kg)
WH - 10GEA	15,75 inch (40 cm)	21,0 inch (53,3 cm)	22,0 lbs (10,0 kg)
WH - 16GEA	15,75 inch (40,0 cm)	25,0 inch (63,5 cm)	25,0 lbs (11,3 kg)

De tabel met druk- en voltagespecificaties geeft de systeemspanningswaarden bij minimale en maximale gasdruk.

Tabel met druk- en voltagespecificaties

Gasdruk	Voltage
Minimum 10 inch W.C.	Minimum 10 VDC
Maximum 13 inch W.C.	Maximum 14 VDC

Categorie 1 apparaat met directe afvoer

De maximale inlaatgasdruk mag niet hoger zijn dan 13 inch W.C. Voor ingangsa aanpassingen mag de minimale gasdruk niet lager zijn dan 10 inch W.C.

Installatie

KOOLMONOXIDEVERGIFTIGINGSGEVAAR.
Dit product kan koolmonoxide produceren, wat geen geur heeft en levensbedreigend kan zijn. Vermijd onjuiste afstelling, wijzigingen, service of onderhoud. Volg de instructies voor de juiste installatie van dit apparaat. Het niet naleven van deze gevaarlijke melding kan leiden tot een onjuiste installatie die koolmonoxidevergiftiging veroorzaakt, wat kan leiden tot de dood of ernstig letsel.

BRAND- EN/OF ELEKTRISCHE SCHOK GEVAAR.
Het niet naleven van de volgende waarschuwingen kan leiden tot de dood of ernstig letsel:

• Zorg ervoor dat er geen obstakels (draden, leidingen, enz.) in het dak of de wanden van de camper zitten op de installatielocaties.
• Sluit de gastoevoer af, koppel de 120 VAC-voeding van de camper los en koppel de positieve (+) 12 VDC-aansluiting van de voedingsbatterij los voordat u in de camper boort of snijdt.

INSTRUCTIES VOOR ELEKTRISCHE AARDING.
Dit apparaat is uitgerust met een driepolige (aardings-) stekker voor uw bescherming tegen schokgevaar en moet rechtstreeks in een correct geaard driepolig stopcontact worden gestoken. Knip of verwijder de aardingspen niet van deze stekker. Het niet naleven van deze waarschuwing kan leiden tot de dood of ernstig letsel.

Dit is een veelvoorkomende installatie voor waterverwarmers. Er zijn andere goedgekeurde methoden, zoals installaties in de bagageruimte en vlakke installaties. Neem contact op met uw Field Auditor, Account Manager of de Dometic Service Department als u vragen heeft.

In dit gedeelte wordt beschreven hoe u de waterverwarmer en de bedieningsschakelaar installeert. Houd rekening met de volgende richtlijnen voordat u met de installatie begint:

• Dit apparaat moet worden geïnstalleerd door een gekwalificeerde, professionele installateur.
• De watertank moet op hetzelfde niveau worden ondersteund als de onderkant van de uitsparing in de zijwand. Zorg voor voldoende ruimte aan de achterkant van het apparaat voor gemakkelijke toegang tot de wateraansluitingen.
• Als het apparaat is geïnstalleerd op een plaats waar een aansluiting of tanklekkage een aangrenzend gebied kan beschadigen, installeer dan een lekbak (die buiten de camper kan worden afgetapt) onder de waterverwarmer.
• Om de waterverwarmer op tapijt te installeren, installeert u de waterverwarmer op een metalen of houten paneel dat zich minstens 7,62 cm (3 inch) uitstrekt voorbij de totale breedte en diepte van de waterverwarmer.

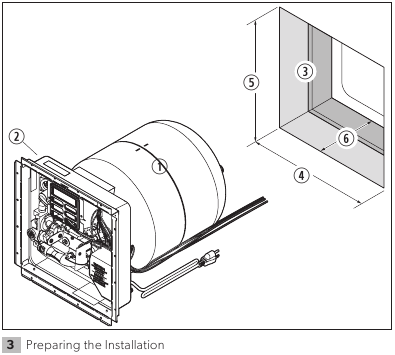

De installatielocatie voorbereiden

1. Waterverwarmer
2. Flens
3. Uitsparing frame
4. Uitsparing breedte
5. Uitsparing hoogte
6. Uitsparing diepte

1. Plan de locatie van de waterverwarmer in de camper.
2. Zet de zijwanden rechtop en snijd de vierkante opening uit. Raadpleeg de volgende tabellen voor de specificaties van de uitsparing en de speling voor de basismodellen van de waterverwarmer.

   Model	Uitsparing breedte	Uitsparing hoogte	Uitsparing diepte
   WH - 6GA WH - 6GEA	12-7/8 inch (32,7 cm)	12-7/8 inch (32,7 cm)	19-1/2 inch (49,5 cm)
   WH - 9GEA	12-7/8 inch (32,7 cm)	12-7/8 inch (32,7 cm)	24 inch (61,0 cm)
   WH - 10GEA WH - 16GEA	16-1/4 inch (41,3 cm)	15-3/4 inch (40,0 cm)	20-5/8 inch (52,4 cm)
   			25-1/8 inch (63,8 cm)

   De tolerantie voor de breedte en hoogte van de uitsparing is ± 1/8 inch (± 3,0 mm) op alle modellen.
   De volgende tabel toont de vereisten voor de minimale afstand tot brandbare constructies.

   Zijkanten	Achterkant	Bovenkant	Onderkant
   0 inch (0 cm)	0 inch (0 cm)	0 inch (0 cm)	0 inch (0 cm)

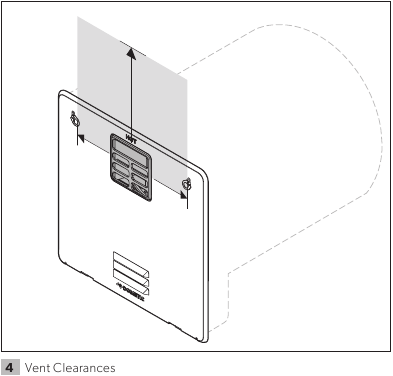

   De volgende afbeelding en tabel tonen de minimaal vereiste afstanden tussen de ontluchting van de waterverwarmer en elk uitsteeksel of plastic onderdeel aan de zijkant van de camper.


   Zijkanten	Bovenkant
   3 inch (7,62 cm)	12 inch (30,48 cm)

3. Omkader de uitsparing met 2 x 2 hout of equivalent.
4. Buig alle flenzen 90° langs de gescoorde lijnen.
5. Blokkeer de waterverwarmer. Raadpleeg "De waterverwarmer blokkeren".

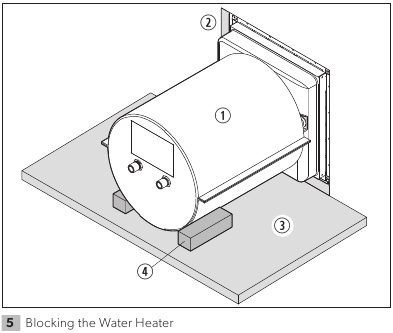

De waterverwarmer blokkeren

1. Waterverwarmer
2. Uitsparing frame
3. Vloer
4. Houten blok

1. Plaats de waterverwarmer in de uitsparing.
2. Meet aan de achterkant van de uitsparing de afstand tussen de zijkant van de uitsparing en de zijkant van de waterverwarmer.
3. Verwijder de waterverwarmer uit de uitsparing.
4. Markeer de juiste gemeten afstand die in stap 2 is genomen aan elke kant langs de achterkant van de uitsparing.
5. Plaats een blok van 2 x 2 hout (minimaal) dat minstens 15 cm (6 inch) lang is op elke gemarkeerde locatie.
6. Bevestig de houten blokken aan de vloer.

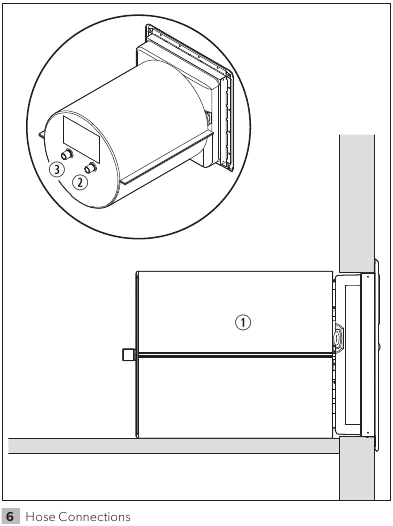

De waterslang installeren

1. Waterverwarmer
2. Warmwateruitlaat
3. Koudwaterinlaat

1. Plaats de waterverwarmer op de geplande locatie op de vloer van de camper.
2. Verwijder de rode draadbeschermer van de 1/2 inch (1,27 cm) warmwateruitlaat.
3. Breng pijpafdichtmiddel aan op de schroefdraad van de 1/2 inch (1,27 cm) National Pipe Tapered (NPT) warmwateruitlaatslang.
4. Sluit de 1/2 inch (1,27 cm) (NPT) warmwateruitlaatslang aan op de juiste fitting op de waterverwarmer met behulp van een geschikte fitting.
   LET OP: Zorg voor flexibiliteit in de water- en gasslangen, zodat u het apparaat 2,54 cm (1 inch) voorbij de huid door de wand kunt trekken.
5. Verwijder de blauwe draadbeschermer van de 1/2 inch (1,27 cm) koudwaterinlaat.
6. Breng afdichtmiddel aan op de schroefdraad van de 1/2 inch (1,27 cm) (NPT) koudwaterinlaatslang.
7. Sluit de 1/2 inch (1,27 cm) (NPT) koudwaterinlaatslang aan op de juiste fitting op de waterverwarmer met behulp van een geschikte kunststof fitting.

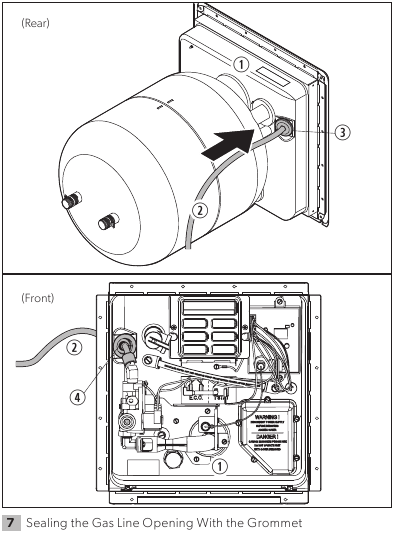

De gasleiding installeren

1. Waterverwarmer
2. Gasleiding
3. Grommet
4. Behuizingsopening

1. Sluit de 3/8 inch (0,95 cm) uitlopende L.P.-gasleiding aan op de waterverwarmer.
2. Schuif de grommet op de 3/8 inch (0,95 cm) buis.
3. Fakkel de gasleiding indien nodig.
   Als de 3/8 inch (0,95 cm) gasleiding al is uitgefakkeld, snijdt u de grommet aan één kant door. Plaats de gespleten grommet over de gasleiding en druk deze in de opening in de behuizing.
4. Trek de 3/8 inch (0,95 cm) gasleiding en grommet door de opening in de waterverwarmerbehuizing.
5. Sluit de flare-fitting aan en druk de grommet in de opening. Kit rond de grommet als de grommet is doorgesneden tijdens de installatie van de gasleiding.

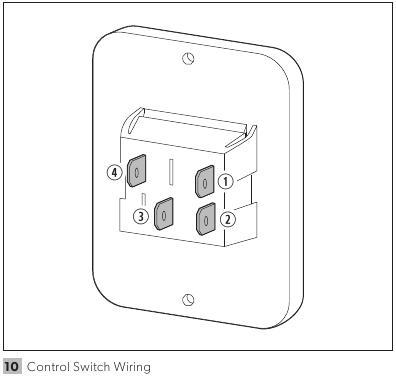

De bedieningsschakelaar installeren

Dometic raadt aan om de boiler rechtstreeks aan te sluiten op een 12 VDC-batterij of op de gefilterde zijde van een AC/DC-omvormer. Vermijd waar mogelijk aansluitingen op de ongefilterde zijde van een AC/DC-omvormer. Gebruik een draad van minimaal 18 gauge, UL- en CSA-gecertificeerd.

De 12 VDC-bedrading in de boiler is 18-gauge gevlochten draad die geschikt is voor 105°C (221°F). Deze 18-gauge draad zou voldoende moeten zijn voor de 12 VDC-bedieningsdraad die van de boiler naar de schakelaar en de 12 VDC-voeding gaat; raadpleeg echter alle lokale en nationale voorschriften met betrekking tot uw specifieke installatie om dit te verifiëren.

De installatielocatie van de bedieningsschakelaar voorbereiden

BRAND- EN/OF ELEKTRISCHE SCHOKGEVAAR.
Het niet opvolgen van de volgende waarschuwingen kan leiden tot de dood of ernstig letsel.

• Zorg ervoor dat er geen obstakels (draden, leidingen, enz.) in het dak of de wanden van de camper aanwezig zijn op de installatielocaties.
• Schakel de gastoevoer uit, koppel de 120 VAC-voeding van de camper los en koppel de positieve (+) 12 VDC-aansluiting van de voedingsbatterij los voordat u in de camper boort of snijdt.

Een brandend lampje op de schakelaarplaat geeft een foutconditie aan (geen warmte).

Kies bij het plannen van de locatie van de bedieningsschakelaar(s) een gemakkelijk toegankelijke plaats voor zowel gebruik als onderhoud.

Combinatiemodellen met één schakelaar hebben twee enkele schakelaars (één voor het gasverwarmingselement en één voor de elektrische bediening) die op handige plaatsen moeten worden geïnstalleerd.

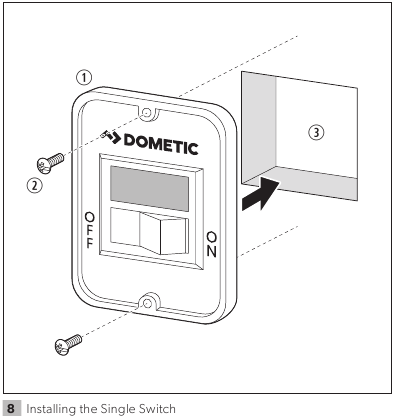

1. Enkele schakelaar
2. Wandmontageschroef
3. Wanduitsparing

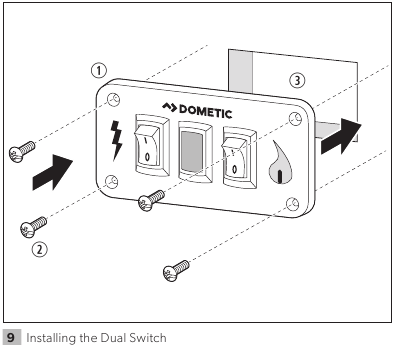

1. Dubbele schakelaar
2. Wandmontageschroef
3. Wanduitsparing

1. Plan de locatie van de bedieningsschakelaar(s).
2. Snijd een gat van de juiste grootte om de bedieningsschakelaar te plaatsen, waarbij u voldoende ruimte overlaat om de schakelaar met de juiste hardware te monteren.

De installatie van de bedieningsschakelaar voltooien

Raadpleeg "De 115 VAC-voeding bedraden" voordat u de installatie van de bedieningsschakelaar voltooit.

1. Plaats de wandplaat met de letters en symbolen in de juiste richting.
2. Gebruik vier schroeven om de bedieningsschakelaar te monteren. Draai de schroeven vast om de bedieningsschakelaar(s) stevig op hun plaats te houden.
3. Zet de schakelaar(s) in de stand OFF (UIT).

Zorg er bij dubbele bedieningsschakelaars voor dat beide schakelaars in de stand OFF (UIT) staan.

De 115 VAC-voeding bedraden

BRANDGEVAAR.
Wanneer een snoer en stekkerverbinding met de voeding op een boiler worden gebruikt, moet het netsnoer UL-gecertificeerd zijn als geschikt voor vochtige locaties, zwaar of extra zwaar gebruik. Het snoer moet van een flexibel type zijn, zoals S, SO, ST, STO, SJ, SJT, SJTO, HS of HSO, zoals beschreven in de National Electric Code ANSI/NFPA 70. De lengte van het externe snoer naar de boiler, gemeten tot aan de voorkant van de stekker, mag niet minder dan 2 ft (60,96 cm) en niet meer dan 6 ft (182,88 cm) zijn. Het voedingssnoer moet minimaal 14 AWG zijn. De stekker moet geschikt zijn voor 15 A. Het niet opvolgen van deze waarschuwing kan leiden tot de dood of ernstig letsel.

LET OP: Leid geen draden om scherpe voorwerpen heen of waar ze kunnen worden geplet.

LET OP: Wanneer u Romex^® gebruikt met een blanke aardedraad, zorg er dan voor dat u de aardedraad zo plaatst dat deze geen contact maakt met de aansluitingen van het verwarmingselement. Er kan schade aan de aardedraad ontstaan.

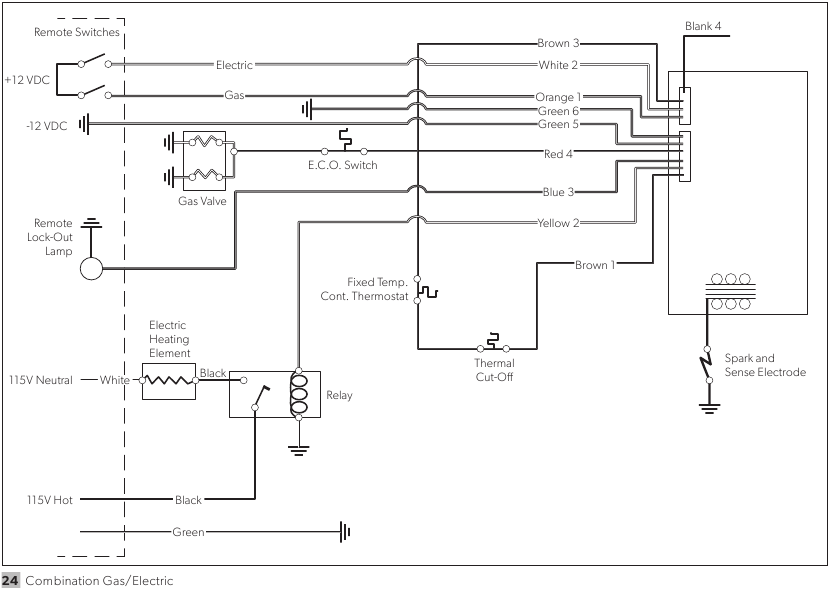

Raadpleeg "Bedradingsschema's" voor een uitgebreid bedradingsschema.

Houd rekening met het volgende voordat u de bedieningsschakelaar bedraadt:

• De driepolige stekker moet worden vastgemaakt aan een UL-goedgekeurde, speciale, minimaal 15 A-gecertificeerde, driepolige contactdoos.
• Alle bedrading moet voldoen aan de toepasselijke elektrische voorschriften.
• Gebruik elektrische metalen buizen, flexibele metalen leidingen, metalen omhulde kabels of niet-metalen omhulde kabels met een aardingsgeleider.
• De draden moeten een capaciteit hebben van 1400 W of meer.
• De bedradingsmethode moet voldoen aan de toepasselijke paragrafen van artikel 551 van de National Electrical Code ANSI/NFPA 70.
• De contactdoos moet zich bevinden conform alle toepasselijke voorschriften en uit de buurt van water.

Een enkele bedieningsschakelaar configureren

1. Vergrendelingslamp (blauw)
2. +12 VDC (zwart)
3. Bediening (wit/oranje)
4. Aarde (groen)

1. Installeer de blauwe draad voor de vergrendelingslamp van de boiler op de spadeconnector aan de achterkant van de bedieningsschakelaar.
2. Installeer de zwarte +12 VDC-draad op de spadeconnector aan de achterkant van de bedieningsschakelaar.
3. Installeer de witte draad of de oranje draad (afhankelijk van de stroombron) van de boiler op de spadeconnector aan de achterkant van de bedieningsschakelaar.
4. Installeer de groene aardedraad van de spadeconnector aan de achterkant van de bedieningsschakelaar op een geschikte aardingslocatie.

Een enkele combinatieschakelaar configureren

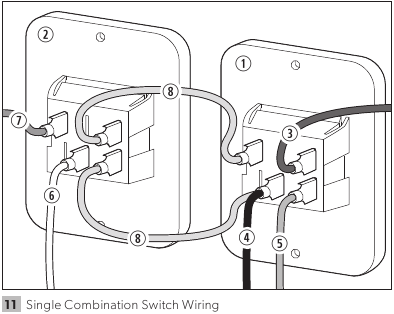

1. Verwarmingselement
2. Elektronische bediening
3. Vergrendelingslamp (blauw)
4. +12 VDC (zwart)
5. Gas (oranje)
6. Elektronisch (wit)
7. Aarde (groen)
8. Jumperdraad

Modellen met een enkele combinatieschakelaar vereisen het gebruik van twee schakelaars. Wijs één schakelaar toe en label deze voor het gasverwarmingselement en één schakelaar voor de elektronische bediening.

1. Installeer de blauwe draad voor de vergrendelingslamp van de boiler op de juiste spadeconnector aan de achterkant van de bedieningsschakelaar die is toegewezen aan het verwarmingselement.
2. Installeer de zwarte +12 VDC-draad op de spadeconnector aan de achterkant van de bedieningsschakelaar die is toegewezen aan het gasverwarmingselement.
3. Installeer de oranje draad van de boiler op de spadeconnector aan de achterkant van de bedieningsschakelaar die is toegewezen aan het gasverwarmingselement.
4. Installeer een jumperdraad op de spadeconnectoren aan de achterkant van elke schakelaar.
5. Installeer nog een jumperdraad op de spadeconnectoren aan de achterkant van elke schakelaar.
6. Installeer de witte draad van de boiler op de spadeconnector aan de achterkant van de bedieningsschakelaar die is toegewezen aan de elektronische bediening.
7. Installeer de groene aardedraad van de spadeconnector aan de achterkant van de bedieningsschakelaar die is toegewezen aan de elektronische bediening en op een geschikte aardingslocatie.

Een dubbele bedieningsschakelaar configureren

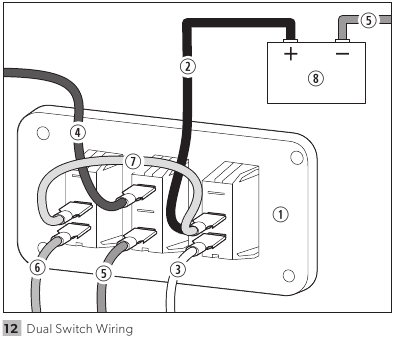

1. Bedieningsschakelaar
2. +12 VDC (zwart)
3. Elektronisch (wit)
4. Vergrendelingslamp (blauw)
5. Aardedraad (groen)
6. Gas (oranje)
7. Jumperdraad
8. Batterij

De voorkant van de bedieningsschakelaar geeft aan welke schakelaar is bedoeld voor elke bedieningsoptie. De bliksemschicht geeft aan dat deze moet worden gebruikt met de elektronische bediening, terwijl de vlam aangeeft dat deze moet worden gebruikt met het gasverwarmingselement. Het is belangrijk om de schakelaars dienovereenkomstig aan te sluiten.

1. Installeer de zwarte +12 VDC-draad van de batterij op de spadeconnector aan de achterkant van de elektronische bedieningsschakelaar.
2. Installeer de witte draad van de boiler op de spadeconnector aan de achterkant van de elektronische bedieningsschakelaar.
3. Installeer de blauwe draad van de boiler voor de vergrendelingslamp op de spadeconnector op de lege poort van de bedieningsschakelaar.
4. Installeer de groene aardedraad van de boiler op de minpool van de batterij.
5. Installeer de aardedraad van de spadeconnector op de lege poort van de bedieningsschakelaar op een geschikte aardingslocatie.
6. Installeer de jumperdraad op de spadeconnectoren tussen de elektronische bedieningsschakelaar en de schakelaar van het gasverwarmingselement.
7. Installeer de oranje draad van de boiler op de spadeconnector op de schakelaar van het gasverwarmingselement.

De unit installeren

KOOLMONOXIDE-, BRAND- EN/OF EXPLOSIEGEVAAR.
Het niet opvolgen van de volgende waarschuwingen kan leiden tot de dood of ernstig letsel:

• Zorg ervoor dat de unit op de juiste manier wordt ontlucht en afgedicht om de ophoping van koolmonoxide in de RV te voorkomen.
• Alle verbrandingslucht moet van buiten de RV worden aangevoerd. Alle verbrandingsproducten moeten naar buiten de RV worden afgevoerd.
• Ventileer de boiler niet met een ontluchtingssysteem dat een ander apparaat bedient.
• Ventileer de boiler niet naar een afgesloten veranda aan de buitenkant.
• Bescherm bouwmateriaal tegen rookgasafvoer.
• Installeer de boiler op een buitenmuur met toegang tot een deuropening naar buiten.
• Wijzig de boiler niet voor een positief aardingssysteem.
• Voer geen hoogspanningstest (HI-POT) uit op de boiler, tenzij de DSI-printplaat is losgekoppeld (DC HI-POT).
• Gebruik geen acculader om de boiler op enig moment of tijdens het testen van stroom te voorzien.

LET OP: Wijzig de boiler op geen enkele manier.

LET OP: Til, duw of verplaats de hoofdbranderbuis niet. Er kan schade aan de brander en de boiler ontstaan.

Alleen installeren in recreatievoertuigen. RV's zijn recreatievoertuigen die zijn ontworpen voor tijdelijke woonruimte voor recreatie, kamperen of reizen met behulp van hun eigen kracht of worden gesleept door een ander voertuig.

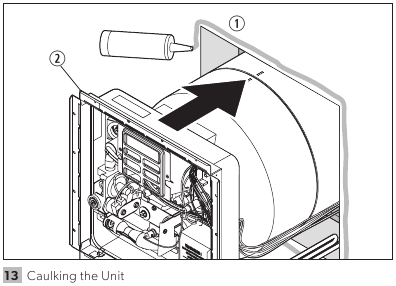

1. Opening
2. Flenssleuven

1. Kit grondig rond de opening en de flenssleuven.
   Butyltape 1-1/4 inch x 1/8 inch (32 mm x 3 mm) kan worden vervangen door kitmateriaal.
2. Duw de unit tegen de kit in de uitsparing.

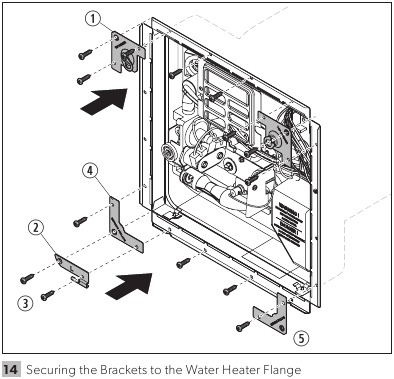

   1. Bovenste hoekbeugels
   2. Linker scharnierbeugel
   3. #8 3/4 inch schroeven met ronde kop (aantal 18)
   4. Linker onderste hoekbeugel
   5. Rechter onderste hoekbeugel
3. Bevestig de twee bovenste hoekbeugels aan de boilerflens met zes #8 3/4 inch schroeven met ronde kop of equivalent.
   De schroeven worden niet meegeleverd met de unit.
4. Plaats de linker scharnierbeugel over de linker onderste hoekbeugel en bevestig ze aan de behuizing met drie #8 3/4 inch schroeven met ronde kop of equivalent.
5. Bevestig voor de rechter onderste hoekbeugel voorlopig slechts één #8 3/4 inch schroef met ronde kop of equivalent in het bovenste gat.
6. Bevestig de behuizing aan de RV met acht #8 3/4 inch schroeven met ronde kop of equivalent in de gaten rond de flens.
7. Inspecteer alle pakkingen visueel om er zeker van te zijn dat ze aan de pan hechten en een luchtdichte afsluiting creëren.
8. Knip de riem aan de voorkant van de boiler door en trek deze voorzichtig los van de beugels.
   Verwijder de beugels niet.

De toegangsdeur installeren

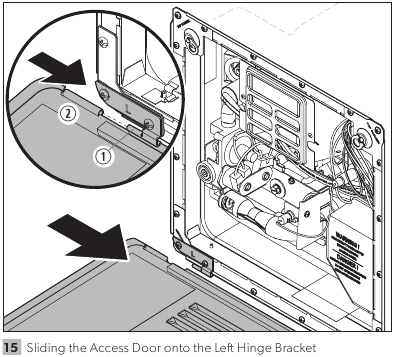

1. Linker scharnierbeugel
2. Toegangsdeur

1. Schuif de toegangsdeur op de linker scharnierbeugel.

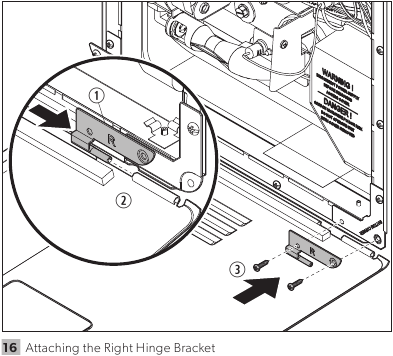

   1. Rechter scharnierbeugel
   2. Toegangsdeur
   3. #8 3/4 inch schroeven met ronde kop (aantal 2)
2. Schuif de rechter scharnierbeugel in de toegangsdeur en plaats deze tegen de rechter hoekbeugel. Bevestig de rechter scharnierbeugel met twee #8 3/4 inch schroeven.
3. Sluit beide hoeken af met kit.

Lektesten uitvoeren

BRAND- EN/OF EXPLOSIEGEVAAR.
Gebruik geen lucifers, kaarsen of andere ontstekingsbronnen bij het controleren op gaslekken. Het niet opvolgen van deze waarschuwing kan leiden tot de dood of ernstig letsel.

Isoleer de boiler van het gastoevoerleidingsysteem voordat u een druktest uitvoert die gelijk is aan of groter is dan 0,5 PSI (34 mbar).

1. Zet het gas aan en controleer de boiler en alle aansluitingen op gaslekken met behulp van een lekdetectieoplossing.
2. Vul de boilertank met water.
3. Controleer de tank en alle waterslangaansluitingen op lekken.

Bediening

BRANDGEVAAR, BRAND, EXPLOSIE EN/OF KOOLMONOXIDEGEVAAR.
Houd de ruimte rondom de boiler vrij van brandbare schoonmaakmiddelen, benzine en andere ontvlambare dampen en vloeistoffen. Het niet naleven van deze waarschuwing kan leiden tot de dood of ernstig letsel.

BRAND- EN/OF EXPLOSIEGEVAAR.
Het niet naleven van deze waarschuwing kan leiden tot de dood of ernstig letsel:

• Bewaar of gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van dit of enig ander apparaat.
• Mocht er oververhitting optreden, of de gastoevoer niet worden afgesloten, zet dan de bedieningsschakelaar in de OFF (UIT) stand en verwijder de rode draad van de linker aansluiting van de E.C.O. schakelaar of sluit de gastoevoer af bij de L.P. tank.
• Uitsluitend te gebruiken met L.P. gas.
• Schakel gastoestellen en waakvlammen uit tijdens het tanken.
• Sluit de gastoevoer af bij de L.P. tank wanneer het voertuig in beweging is. Dit schakelt alle gastoestellen en waakvlammen uit.
• Gastoestellen mogen nooit worden gebruikt terwijl het voertuig in beweging is. Er kunnen onvoorspelbare windstromen ontstaan die vlamomkering in de branderbuis kunnen veroorzaken, wat brandschade tot gevolg kan hebben. De thermische zekering kan ook onnodig worden geactiveerd, wat resulteert in een volledige uitschakeling van de boiler, waardoor de thermische zekering moet worden vervangen.

BRANDGEVAAR.
Rook niet en houd geen open vuur in de buurt van een open kraan. Het niet naleven van deze waarschuwing kan leiden tot licht of matig letsel.

EXPLOSIEGEVAAR.
Als de boiler langer dan twee weken niet is gebruikt, kan er zich waterstofgas vormen in de waterleiding. Om onder deze omstandigheden het risico op letsel te verminderen, opent u de warmwaterkraan enkele minuten bij de gootsteen voordat u een elektrisch apparaat gebruikt dat op het warmwatersysteem is aangesloten. Als er waterstofgas aanwezig is, hoort u waarschijnlijk geluiden alsof er lucht door de leiding ontsnapt wanneer er water begint te stromen. Het niet naleven van deze waarschuwing kan leiden tot de dood of ernstig letsel.

LET OP: Niet gebruiken zonder water in de tank, er kan productfalen optreden.

De elektronische bediening bedienen

Plaats de bedieningsschakelaar in de ON (AAN) stand.

Als het lampje van de bedieningsschakelaar langer dan 15 seconden blijft branden, zet dan de bedieningsschakelaar in de OFF (UIT) stand, wacht 5 minuten en herhaal stap 1.

Gasfunctie

BRANDGEVAAR, BRAND, EXPLOSIE EN/OF KOOLMONOXIDEGEVAAR.
Houd de ruimte rondom de boiler vrij van brandbare schoonmaakmiddelen, benzine en andere ontvlambare dampen en vloeistoffen. Het niet naleven van deze waarschuwing kan leiden tot de dood of ernstig letsel.

Wanneer de schakelaar van het gasverwarmingselement in de ON (AAN) stand wordt gezet, zal de boiler drie pogingen doen om te ontsteken. Als er om welke reden dan ook geen ontsteking plaatsvindt, zal de boiler vergrendelen en het rode vergrendelingslampje gaat branden. Als de thermostaat defect raakt, zal de E.C.O. ook de boiler vergrendelen en is een reset vereist. Stel de reden voor het uitblijven van de regeling vast, corrigeer deze en reset de gasregelvolgorde door de schakelaar in de OFF (UIT) stand te zetten en vervolgens in de ON (AAN) stand.

Elektrisch verwarmingselement

Wanneer de schakelaar van het elektrische element in de ON (AAN) stand wordt gezet, sluit het relais en voert het 110 VAC naar het element. Als de thermostaat defect raakt, opent de E.C.O. en vergrendelt het systeem. Om dit te corrigeren, controleert u de thermostaat om een goed contact met de tank te garanderen. Reset de regeling door de elektrische schakelaar in de OFF (UIT) stand te zetten en vervolgens in de ON (AAN) stand.

Gas/elektrische functie

Het apparaat kan tegelijkertijd in de gas- en elektronische modus worden gebruikt voor een snel herstel.

Als de gas niet ontsteekt, zal de gasmodus vergrendelen, maar het vergrendelingslampje zal niet branden omdat de elektrische modus nog steeds operationeel is.

Mocht u een traag herstel opmerken, wat erop wijst dat de gas niet werkt, zet dan de elektronische bedieningsschakelaar in de OFF (UIT) stand. Het indicatielampje zal oplichten en signaleren dat er een vergrendeling aan de gaszijde heeft plaatsgevonden.

Verhelp het probleem en zet de schakelaars in de ON (AAN) stand.

Raadpleeg "Onderhoud en verzorging".

Een storing in de werking van de boiler verhelpen

Als de boiler niet werkt als gevolg van een te hoge watertemperatuur, treedt er een vergrendeling op. Onderzoek de oorzaak van de oververhitting en verhelp het probleem voordat u de boiler reset.

Onderzoek de oorzaak van de oververhitting en voer vervolgens het volgende uit om de boiler te resetten:

1. Laat het water afkoelen.
2. Zet de bedieningsschakelaar in de OFF (UIT) stand en wacht 30 seconden.
3. Zet de bedieningsschakelaar in de ON (AAN) stand.

Als de vergrendeling aanhoudt:

1. Lees de onderhouds- en verzorgingsinstructies en het onderhoud van de elektronische regeling in deze handleiding.
2. Neem contact op met een Dometic Service Center.

De boiler uitschakelen

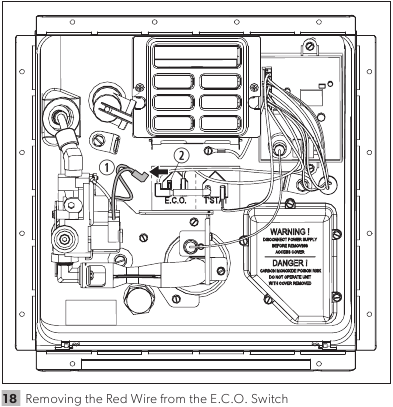

1. Rode draad
2. E.C.O. schakelaar linker aansluiting

Voer deze stappen uit voordat u onderhoud aan de boiler uitvoert.

1. Zet de bedieningsschakelaar in de OFF (UIT) stand.
2. Verwijder de rode draad van de linker aansluiting van de E.C.O. schakelaar (E.C.O. naar klep).

Onderhoud en Verzorging

GEVAAR VOOR KOOLMONOXIDEVERGIFTIGING.
Gasvlammen verbruiken zuurstof, die moet worden aangevuld om een goede verbranding te garanderen. Zorg voor verse lucht tijdens het testen, onderhouden en verzorgen van dit apparaat. Het niet opvolgen van deze waarschuwing kan leiden tot de dood of ernstig letsel.

BRAND- OF EXPLOSIEGEVAAR.
Het niet opvolgen van deze waarschuwingen kan leiden tot de dood of ernstig letsel:

• Schakel bij het uitvoeren van onderhoud of verzorging de gastoevoer bij de L.P.-tank uit voordat u een gasleiding loskoppelt.
• Houd het bedieningscompartiment schoon en vrij van benzine, brandbaar materiaal en ontvlambare vloeistoffen en dampen.

Label tijdens het onderhoud aan de bedieningselementen alle draden voordat u draden loskoppelt.

Controleer na het onderhoud of alles goed werkt.

Laat de gasdruk periodiek testen. De druk moet worden ingesteld op 11 inch (27,94 cm) waterkolom met drie draaiende apparaten.

Tap de boiler regelmatig af (minstens één keer per jaar).

Tap de boiler af voordat u de RV voor de winter opbergt of wanneer er kans is op bevriezing.

Houd de ventilatieopening en het verbrandingsluchtrooster vrij van obstakels.

Controleer periodiek de vlam van de hoofdbrander.

Onderhoud aan de DSI-besturingsprintplaat

De boiler is in de fabriek uitgerust met een zekering op de DSI-besturingsprintplaat om te beschermen tegen kortsluiting in de bedrading.

Als de zekering is doorgebrand, werkt de boiler niet.

Controleer voordat u de zekering vervangt of er een kortsluiting buiten de DSI-besturingsprintplaat is.

Zodra de kortsluiting is verholpen, vervangt u de 2 ampère zekering door een mini ATO-zekering.

Installeer geen zekering groter dan 3 ampère.

Als de zekering in orde is en het apparaat niet werkt, controleer dan of de spanning naar het apparaat niet te hoog is (meer dan 14 volt).

Controleer de spanning op de thermostaatlijn, deze mag niet lager zijn dan 10 VDC.

Inspecteer en verwijder eventueel vuil zoals stof, insectennesten of dergelijke uit de compartimentbrander en het rookkanaal. Als u nesten opmerkt die niet gemakkelijk kunnen worden verwijderd, neem dan contact op met een gekwalificeerd servicecentrum.

Als de vorige stappen het probleem niet hebben opgelost, controleer dan de thermische uitschakeling.

De thermische uitschakeling is een apparaat dat in de voedingslijn is geïnstalleerd.

Dit apparaat schakelt de elektrische stroom uit en stopt de werking van de verwarming wanneer het wordt geactiveerd. Als er bijvoorbeeld een obstructie in de rookgasbuis optreedt, zoals beschreven in "Preventief onderhoud uitvoeren", kan de brandervlam/-warmte in contact komen met de uitschakeling, wat resulteert in het smelten van het zekeringselement dat in de thermische uitschakeling is ingebouwd. Om de stroom en de juiste werking van de boiler te herstellen, moet de obstructie worden verwijderd en moet de thermische uitschakeling worden vervangen.

Preventief onderhoud uitvoeren

Spinnen, modderwespen en andere insecten kunnen nesten bouwen in de branderbuis. Dit veroorzaakt een slechte verbranding, vertraagde controle of vlammen buiten de verbrandingsbuis en de brandersamenstelling.

Luister naar een verandering in de brandergeluiden of zoek naar veranderingen in het uiterlijk van de vlam, van een harde blauwe vlam naar een zachte trage vlam of een vlam die erg geel is. Dit zijn indicaties van een obstructie in de branderbuis of de brandersamenstelling.

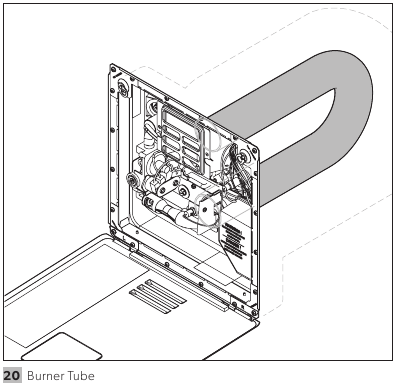

Inspecteer en reinig de branderbuis regelmatig. Haal een flexibele draadborstel door de branderbuis om obstructies te verwijderen of reinig de branderbuis en de brandersamenstelling.

Elektronische ontstekingsmodule reinigen

1. Inspecteer de opening van de hoofdbrander.
2. Reinig en stel de hoofdbrander af.
3. Zorg ervoor dat de hoofdbrander en het klepverdeelstuk op elkaar zijn uitgelijnd.

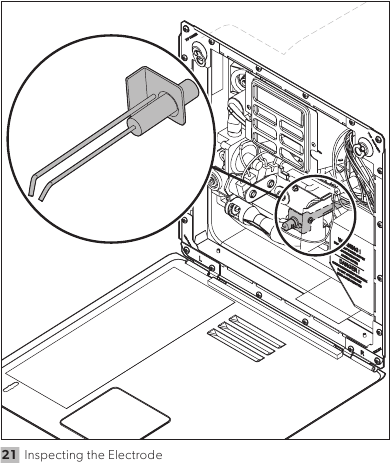

4. Inspecteer de elektrode op gebarsten porselein.
5. Zorg ervoor dat de elektrodespleet tussen de elektrode en de aarde 0,125 inch (0,3175 cm) is.
6. Controleer op intermitterende functionaliteit van de DSI-besturingsprintplaat. Als de DSI-besturingsprintplaat intermitterend functioneert, verwijder dan de DSI-besturingsprintplaat en reinig het klemmenblok met een potloodgum.

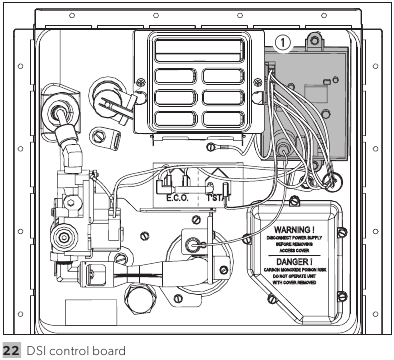

1. DSI-besturingsprintplaat

De boiler onderhouden

VERBRANDINGSGEVAAR.
Schakel de boiler uit en wacht tot het water is afgekoeld voordat u de aftapplug verwijdert om de boilertank door te spoelen. Het niet opvolgen van deze voorzorgsmaatregel kan leiden tot licht of matig letsel.

Het apparaat winterklaar maken

Om de beste prestaties van de boiler te garanderen en de levensduur van de tank te verlengen, moet u de boilertank periodiek aftappen en doorspoelen.

Tap en spoel de tank af voor langdurige opslag of bij vriesweer.

1. Schakel de hoofdwatertoevoer uit (de pomp, de watertoevoer of de wateraansluiting) en til vervolgens de hendel op de P/T-ontlastklep op. Hierdoor kan er water uit de aftapopening stromen.
2. Tap de boilertank af door de aftapplug te verwijderen.
   Na het aftappen van de tank blijft er, vanwege de plaatsing van de aftapplug, ongeveer twee liter water in de tank achter. Dit water bevat de meeste schadelijke corrosieve deeltjes. Om deze schadelijke corrosieve deeltjes te verwijderen, spoelt u de tank met lucht of water. Of u nu lucht- of waterdruk gebruikt, deze kan worden toegepast via de inlaat of uitlaat aan de achterkant van de tank of de P/T-ontlastklep. (Als u de P/T-ontlastklep gebruikt, moet de hendel recht naar buiten worden getrokken). De druk zal het resterende water en de corrosieve deeltjes eruit persen.
   Als u waterdruk gebruikt, pompt u gedurende 90 seconden vers water in de tank met behulp van de ingebouwde pomp of gebruikt u extern water om het verse water de tijd te geven het stilstaande water op de bodem van de tank te roeren en afzettingen door de aftapopening te persen. Blijf water toevoegen en aftappen totdat de deeltjes uit het water in de tank zijn verwijderd.
   Als u sporadische waterstroom tegenkomt, open dan de P/T-ontlastklep om lucht in de tank te laten. Gebruik een kleine draad of kledinghanger en prik door de aftapopening om eventuele obstructies te verwijderen.
3. Plaats de aftapplug terug en sluit de P/T-ontlastklep.

De twee liter water die na het aftappen van de tank in de tank achterblijven, veroorzaken geen schade aan de tank als er bevriezing optreedt.

De luchtzak voor thermische uitzetting herstellen

VERBRANDINGSGEVAAR.
Schakel de boiler uit voordat u de P/T-ontlastklep opent om de luchtzak te creëren. Het opslagwater moet koud zijn. Het niet opvolgen van deze voorzorgsmaatregel kan leiden tot licht of matig letsel.

1. Laat het water afkoelen of laat het water lopen totdat het koud is.
2. Schakel de hoofdwatertoevoer uit (de pomp of de wateraansluiting).
3. Open de warmwaterkraan die zich het dichtst bij de boiler bevindt.
4. Trek de hendel van de P/T-ontlastklep recht naar buiten en laat het water stromen totdat het stopt.
5. Laat de P/T-ontlastklep dichtklappen.
6. Sluit de kraan.
7. Zet de watertoevoer aan.
8. Zet de boiler aan en test.
   Bedien de P/T-ontlastklep minstens één keer per jaar handmatig.
9. Wanneer de P/T-ontlastklep weer loost, herhaalt u de stappen 1–8.

Om te spoelen met de P/T-ontlastklep:

1. Til de hendel van de P/T-ontlastklep op.
2. Breng luchtdruk aan via de P/T-ontlastklep.

Voor een permanente oplossing adviseert Dometic een van de volgende procedures:

1. Installeer een overdrukventiel in de koudwaterinlaatleiding naar de boiler. Stel in om te ontlasten bij 100–125 PSI (689,47 kPa–861,84 kPa). Raadpleeg "Vervangende P/T-ontlastkleponderdelen".
2. Sluit een afvoerleiding van de klep aan op de buitenkant van de RV. Zorg er bij het aansluiten van een afvoerleiding voor dat de waterstroom niet wordt beperkt.
3. Als alternatief kunt u een membraan-type expansievat in de koudwaterinlaatleiding installeren. De tank moet zo groot zijn dat er ongeveer 15 oz. water kan uitzetten en moet worden voorgeladen tot een druk die gelijk is aan de watertoevoerdruk. Deze apparaten zijn verkrijgbaar bij een loodgieter of servicecentrum.

De tank spoelen

Gebruik deze procedure voor het algemeen doorspoelen van de boilertank.

1. Schakel de hoofdwatertoevoer uit (de pomp of de wateraansluiting).
2. Verwijder de aftapplug om het water uit de tank af te voeren.
   Als het water sporadisch uit de aftapopening stroomt of eruit druppelt, open dan de P/T-ontlastklep en gebruik een kleine draad of kledinghanger om eventuele obstructies uit de aftapopening te verwijderen.
   Nadat de tank is afgetapt, blijft er ongeveer twee liter water op de bodem van de tank achter. Dit water bevat de meeste corrosieve deeltjes. Om deze deeltjes te verwijderen, gebruikt u een "RV Boiler Spoelgereedschap". Met de staaf van dit spoelgereedschap kan de waterstraal in verschillende hoeken in de tank worden gereinigd. Door in verschillende hoeken in de tank te reinigen, worden de corrosieve deeltjes opgeschort en uit de aftapkoppeling gespoeld.
3. Blijf de tank doorspoelen totdat het water dat uit de aftapkoppeling wordt gespoeld, helder water is.
4. Plaats de aftapplug terug.

Spoelen om een onaangename geur te verwijderen

Er kan een rotte eierengeur (waterstofsulfide) ontstaan wanneer de elektro-galvanische werking van het bekledingsmateriaal waterstof uit het water vrijgeeft. Als er zwavel in de watertoevoer aanwezig is, zullen de twee zich combineren en een onaangename geur produceren.

1. Schakel de hoofdwatertoevoer uit.
2. Verwijder de aftapplug om de boilertank af te tappen.
3. Plaats de aftapplug terug.
4. Verwijder de P/T-ontlastklep.
5. Meng een oplossing van vier delen witte azijn op twee delen water.
6. Giet de oplossing voorzichtig met een trechter in de tank.
7. Laat de boiler met de azijn/wateroplossing draaien, en laat hem vier tot vijf keer normaal werken.
8. Verwijder de aftapplug en tap al het water grondig uit de tank af.
9. Spoel de boiler door om eventueel sediment te verwijderen.
   U kunt de tank spoelen met luchtdruk of vers water. Druk kan worden toegepast via de inlaat- of uitlaatkleppen aan de achterkant van de tank of via de P/T-ontlastklepkoppeling aan de voorkant van het apparaat. Als u via de P/T-ontlastklep spoelt, tilt u de hendel op en brengt u de luchtdruk aan.

Speciale vereisten voor EXT-modellen

Als u een lage stroom uit de warmwaterkraan ervaart of merkt dat het water niet zo warm is als uit de boiler komt, kan de mengkraan defect zijn. Een lage stroom of koud water uit de EXT-boilermodellen is het gevolg van corrosie op de zittingen en/of vuil dat het inlaatscherm (indien aanwezig) van de mengkraan blokkeert. Bel een technicus voor reparatie als dit probleem zich voordoet.

Onderhoud aan de mengkraan

VERBRANDINGSGEVAAR.
Het niet opvolgen van deze waarschuwingen kan leiden tot de dood of ernstig letsel.

• De mengkraan is niet te onderhouden en moet worden vervangen als deze defect blijkt te zijn.
• De mengkraan mag alleen worden vervangen door een gecertificeerde technicus.
• Knoeien met de mengkraan kan leiden tot brandwonden.

Knoeien met de mengkraan maakt de garantie ongeldig.

Deze klep is een veiligheidscomponent en mag om geen enkele reden anders dan vervanging worden verwijderd.

De boiler is uitgerust met een mengkraan (modererende) die koud water mengt met water van een hogere temperatuur om het uitlaatwater te matigen tot ongeveer 130°F (54°C). Het is ook uitgerust met een thermostaat voor een hogere temperatuur, waardoor de opslagwatertemperatuur wordt verhoogd.

Onderhoud aan de P/T-ontlastklep

EXPLOSIE- OF VERBRANDINGSGEVAAR.
Het niet opvolgen van de volgende waarschuwingen kan leiden tot de dood of ernstig letsel.

• Knoei niet met de P/T-ontlastklep.
• Plaats geen klep, plug of verloopstuk op het buitenste deel van de P/T-ontlastklep.

De P/T-ontlastklep is een veiligheidscomponent en mag niet om een andere reden dan vervanging worden verwijderd.

Knoeien met de P/T-ontlastklep maakt de garantie ongeldig.

De P/T-ontlastklep is niet te onderhouden. Als de P/T-ontlastklep defect blijkt te zijn, vervang dan de klep.

Deze boiler is uitgerust met een P/T-ontlastklep die voldoet aan de norm voor ontlastkleppen en automatische gasafsluiters voor warmwatersystemen, ANSI 221.22.

Als er een afvoerleiding wordt gebruikt, gebruik dan geen verloopstuk of andere beperking die kleiner is dan de uitlaat van de P/T-ontlastklep. Laat zowel de klep als de leiding volledig leeglopen.

Een P/T-ontlastklep die druppelt terwijl de boiler draait, betekent niet dat deze defect is. Tijdens de normale uitzetting van water, wanneer het wordt verwarmd in het gesloten watersysteem van een RV, kan de P/T-ontlastklep gaan druppelen. De Dometic-boiler is ontworpen met een interne luchtspleet aan de bovenkant van de tank om de kans op druppelen te verkleinen. Na verloop van tijd zal het uitzettende water deze lucht absorberen en moet deze worden hersteld. Vanwege variaties in de waterkwaliteit kan de P/T-ontlastklep een kortere levensduur hebben en mogelijk binnen de garantieperiode van de boiler moeten worden vervangen. Als er corrosie wordt geconstateerd, wordt dit niet gedekt door de garantie.

Vervangende P/T-ontlastkleponderdelen

• Installeer niets minder dan een combinatie P/T-ontlastklep die is gecertificeerd door een nationaal erkend testlaboratorium dat periodiek de inspectie van het product van de vermelde apparatuur of materialen onderhoudt, als voldoend aan de eisen voor ontlastkleppen en automatische gasafsluiters voor warmwatertoevoersystemen, ANSI 221.22. De klep moet een maximale ingestelde druk hebben van niet meer dan 150 PSI (1034,21 kPa).
• Installeer de klep in de daarvoor bestemde opening op de boiler.
• De installatie moet voldoen aan de lokale voorschriften of, bij afwezigheid van lokale voorschriften, de American National Standard for Recreational Vehicles, ANSI A119.2/NFPA 50IC.
• Aard dit apparaat voor een externe elektrische bron in overeenstemming met de National Electrical Code ANSI/NFPA70.

After-market waterverwarmingselementen gebruiken

EXPLOSIE EN/OF BRANDWONDEN.
Het niet opvolgen van de volgende waarschuwingen kan leiden tot de dood of ernstig letsel:

• Gebruik geen after-market verwarmingselementen. After-market verwarmingselementen kunnen kritieke veiligheidscontroles missen.
• Gebruik geen insectenhorren, anode staven of andere niet-goedgekeurde apparaten met deze boiler.
• Het gebruik van after-market verwarmingselementen kan leiden tot ongecontroleerde verwarming van de watertank en tankexplosie.

LET OP: Het gebruik van after-market verwarmingselementen kan leiden tot schade aan componenten of de boiler.

Elke wijziging, zoals het toevoegen van een after-market verwarmingselement, maakt de garantie ongeldig.

Bedradingsschema's

Gestippelde lijnen worden door de klant bedraad.

Label alle draden voordat u de bedieningselementen loskoppelt tijdens onderhoud. Bedradingsfouten kunnen een onjuiste en gevaarlijke werking veroorzaken. Controleer de juiste werking na onderhoud.

Afvalverwerking

Plaats het verpakkingsmateriaal, indien mogelijk, in de daarvoor bestemde recyclingbakken. Raadpleeg een plaatselijk recyclingcentrum of een gespecialiseerde dealer voor meer informatie over de manier waarop u het product kunt afvoeren in overeenstemming met alle toepasselijke nationale en lokale voorschriften.

BEPERKTE GARANTIE VAN TWEE JAAR

BEPERKTE GARANTIE VAN TWEE JAAR BESCHIKBAAR OP WWW.DOMETIC.COM/WARRANTY.

ALS U VRAGEN HEEFT OF EEN GRATIS KOPIE VAN DE BEPERKTE GARANTIE WILT ONTVANGEN, NEEM DAN CONTACT OP MET:

DOMETIC CORPORATION
CUSTOMER SUPPORT CENTER
5155 VERDANT DRIVE
ELKHART, INDIANA 46516
1-800-544-4881 OPT 1

dometic.com

NEEM CONTACT MET ONS OP

dometic.com/en-us/terms-and-conditions-consumer/contact-us

Referenties

• http://www.p65warnings.ca.gov
• Dometic Outdoor Hong Kong - Compacte oplossingen voor Buitenleven |
• Garantie | Dometic.com
• Contact Us | Dometic.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Dometic WH-6GEA Handleiding

Beschikbare talen
