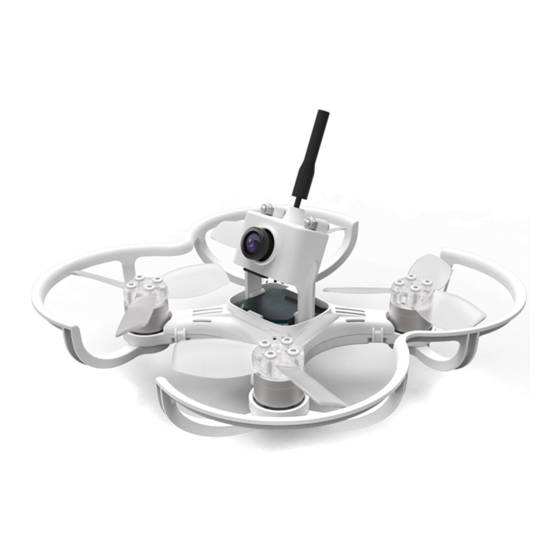

Emax Babyhawk Handleiding

Na het voltooien van de handleiding, gebruikt u de configurator GUI om de instellingen van de vluchtcontroller voor de Babyhawk te configureren. Raadpleeg deze link voor meer informatie: https://www.emaxmodel.com/babyhawk-85mm-brushless-drone-pnp.html

Disclaimer

Lees de disclaimer zorgvuldig door voordat u dit product gebruikt. Door dit product te gebruiken, gaat u hierbij akkoord met deze disclaimer en geeft u aan dat u deze zorgvuldig en volledig hebt gelezen. Dit product is niet geschikt voor personen onder de 18 jaar. Toezicht door een volwassene wordt ten zeerste aanbevolen voor kinderen onder de 18 jaar.

Onze Babyhawk is voorzien van een open-source flight controller en Electronic Speed Controllers om te voldoen aan de behoefte van de FPV-enthousiastelingen om hun software en hardware bij te werken/upgraden. Lees de handleiding en waarschuwingen zorgvuldig door. Zorg er voor elke vlucht voor dat de batterij volledig is opgeladen en dat de stroomaansluitingen veilig zijn. Vlieg NIET rond mensenmassa's, kinderen, dieren of objecten. EMAX AANVAARDT GEEN AANSPRAKELIJKHEID VOOR SCHADE(S) OF LETSEL VEROORZAAKT DIRECT OF INDIRECT DOOR HET GEBRUIK VAN DIT PRODUCT.

Voorzorgsmaatregelen

1. Volg de instructies om de montage en bediening van dit product correct te begeleiden.
2. Piloten: Gebruik dit product niet als u een lichamelijke of geestelijke ziekte, duizeligheid, vermoeidheid heeft of onder invloed bent van alcohol of drugs.
3. Vlieg op een veilige locatie uit de buurt van mensen en dieren.
4. Wijzig of gebruik geen onderdelen en accessoires die niet zijn goedgekeurd door EMAX.
5. Gebruik dit product niet in ruwe omgevingen (zoals wind, regen, bliksem, sneeuw, enz.).
6. Gebruik dit product niet in een sterke elektromagnetische omgeving.

Product specificatie

Handleiding voor FrSky XM Plus

Specificaties

Afmeting: 21.5*12*3.5mm (L × B × H)
Gewicht: 1.6g
Aantal kanalen: Tot 16CH van SBUS (CH1~CH5 voor PWM, CH16 RSSI voor FC)
Met RSSI-uitgang aan boord: PWM-spanningsuitgang (0~3.3V)
Bedrijfsspanningsbereik: 3.7~10V
Bedrijfsstroom: 30mA@5V
Bereik: volledig bereik
Firmware Upgradable
Compatibiliteit: FrSky D16-modus

Bindingsprocedure

Binding is het proces waarbij een bepaalde ontvanger op unieke wijze wordt gekoppeld aan een zendermodule. Een zendermodule kan aan meerdere ontvangers worden gekoppeld (niet gelijktijdig te gebruiken). Een ontvanger kan slechts aan één zendermodule worden gekoppeld.

Volg de onderstaande stappen om de bindingsprocedure te voltooien.

1. Schakel de zender in terwijl u de F/S-knop op de module ingedrukt houdt (raadpleeg de handleiding van de module voor de schakelaarposities). Laat de knop los. De RODE LED op de module knippert, wat aangeeft dat de zender klaar is om aan de ontvanger te binden.
2. Sluit de batterij aan op de XM Plus-ontvanger terwijl u de F/S-knop op de ontvanger ingedrukt houdt. De LED op de ontvanger knippert, wat aangeeft dat het bindingsproces is voltooid.
3. Schakel zowel de zender als de ontvanger uit.
4. Schakel de zender in en sluit de batterij aan. De GROENE LED op de ontvanger geeft aan dat de ontvanger opdrachten van de zender ontvangt. De binding van de ontvanger/zender module hoeft niet te worden herhaald, tenzij een van de twee wordt vervangen.

Failsafe

Failsafe is een handige functie waarbij alle bedieningselementen naar een vooraf ingestelde positie bewegen wanneer het stuursignaal gedurende een bepaalde periode verloren gaat. XM Plus ondersteunt de failsafe functie voor alle kanalen. Volg de onderstaande stappen om failsafe posities voor elk kanaal in te stellen:

1. Bind eerst de ontvanger en schakel zowel de zender als de ontvanger in;
2. Verplaats de bedieningselementen naar de gewenste failsafe positie voor alle kanalen;
3. Druk kort op de F/S-knop op de ontvanger (minder dan 1 seconde). De Groene LED knippert tweemaal, wat aangeeft dat de failsafe positie is ingesteld in de ontvanger.

Om de failsafe functie uit te schakelen, bindt u de ontvanger opnieuw. Het wordt aanbevolen om failsafe in te stellen wanneer het systeem voor het eerst wordt gebruikt, of wanneer de ontvanger opnieuw is gebonden.

Opmerking: Als failsafe niet is ingesteld, houdt failsafe standaard de laatste positie vast voordat het signaal verloren gaat. In dit geval bestaat het risico dat uw model wegvliegt of letsel veroorzaakt.

FrSky voegt voortdurend functies en verbeteringen toe aan onze producten. Om het meeste uit uw product te halen, kunt u de downloadsectie van de FrSky-website www.frsky-rc.com raadplegen voor de nieuwste update firmware en handleidingen.

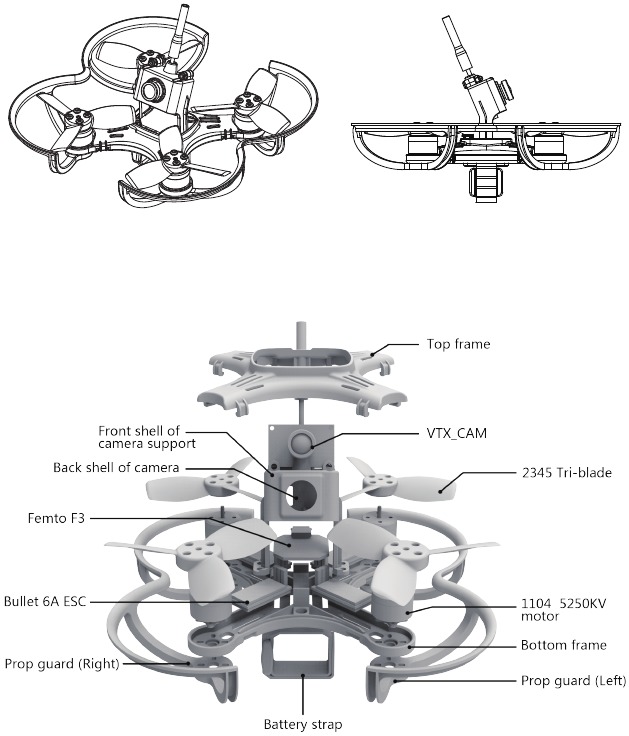

Product lijst

1. Babyhawk quadcopter * 1set
2. 2345 Tri-blade Propeller CW en CCW * elk 4 stuks
3. Batterij*1 stuks (optioneel)
4. FrSky-ontvanger (optioneel)
5. Afstandsbediening * 1 stuks, ontvanger * 1 stuks (optioneel pakket)
6. Handleiding * 1set

VTX frequentietabel

De knop voor kanaalselectie bevindt zich aan de achterkant van de camerabehuizing

(1) Lang indrukken gedurende 2 seconden om naar de Band selectiemodus te gaan
(2) Kort indrukken in deze frequentiegroep om F, R, A of B Bands te selecteren, lang indrukken gedurende 2 seconden om de frequentieselectie te verlaten
(3) Kort indrukken in de huidige band om de 1-8 kanalen te selecteren.
(4) Lang indrukken gedurende 10 seconden voor de grootte van de vermogensselectie (digitaal buis decimal point AAN hoge-vermogen, digitaal buis decimal point UIT lage-vermogen)
(5) Camera ondersteuning P / N standaard schakelaar (de tuimelschakelaar op VTX_CAM)

Instructies voor het gebruik van ESC

Dit product maakt gebruik van EMAX Bullet 6A BLHeli_S ESC geïntegreerde hardware

Ga voor meer informatie naar "https://www.emaxmodel.com/babyhawk-85mm-brushless-drone-pnp.html" om te downloaden en te controleren.

Bedankt voor het gebruik van EMAX-producten!

Voor EMAX Babyhawk-accessoires kunt u de officiële EMAX-website bezoeken (www.emaxmodel.com).

HERINNERING! Let op de veiligheid van uw omgeving. Niet aanbevolen voor personen onder de 18 jaar! We wensen je veel vliegplezier!
