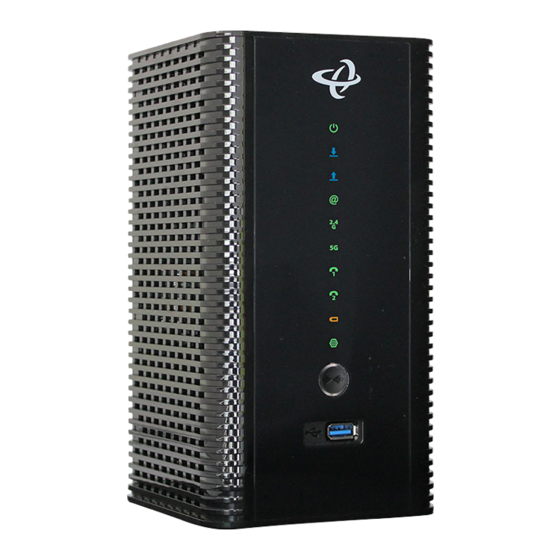

Hitron CGNVM-2559 Series Snelstartgids

Lees dit eerst!

• Verbind met het netwerk
• Verbind met de telefoon
• Stel uw draadloze netwerk in

Controleer de inhoud van de doos

Kijk in de doos en zorg ervoor dat u het volgende hebt:

HITRON CGNVM

POWER CORD (Stroomkabel)

ETHERNET CABLE (Ethernetkabel)

QUICK START GUIDE (Snelstartgids)

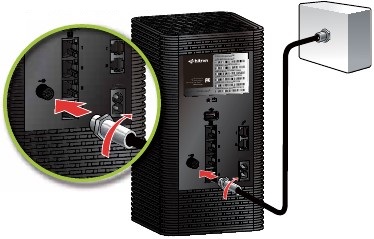

Verbind met een kabelaansluiting

Gebruik een coaxkabel (niet meegeleverd) om de CABLE-connector van het apparaat aan te sluiten op een kabelaansluiting.

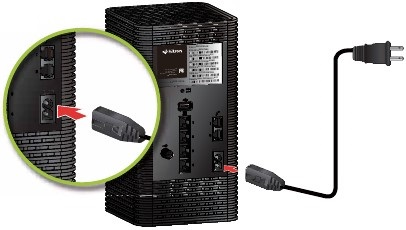

Verbind met een stopcontact

Gebruik het meegeleverde netsnoer om de POWER-poort aan te sluiten op een stopcontact.

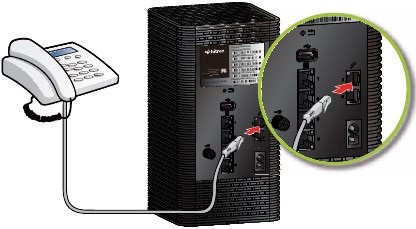

Verbind met een telefoonapparaat (optioneel)

Gebruik een telefoonkabel (niet meegeleverd) om een van de LINE-poorten aan te sluiten op een telefoonapparaat. Doe dit alleen als u een telefoondienst hebt besteld.

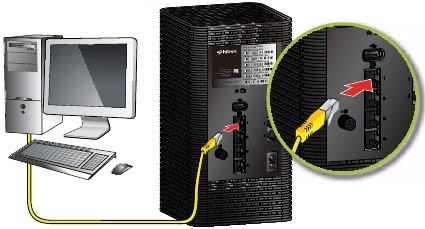

Verbind met een apparaat met Ethernet (optioneel)

Gebruik de meegeleverde Ethernet-kabel om een van de LAN-poorten aan te sluiten op een apparaat met Ethernet.

Gebruikersconfiguratie (optioneel)

Voer in een webbrowser 192.168.0.1 in de adresbalk in, gevolgd door Gebruikersnaam en Wachtwoord, zoals hieronder.

Verbind met draadloze apparaten (optioneel)

Verbind uw draadloze apparaten met de juiste SSID en wachtwoordzin. Als u deze niet hebt gewijzigd, staan ​​de standaardwaarden op de sticker op de achterkant van het apparaat.

Verbind uw draadloze apparaten met de WiFi Protected Setup (WPS). Ga naar de configuratie-interface (zie stap 6), ga naar de pagina Draadloos om WPS in te schakelen en Encryptiemodus in te stellen op AES, en druk vervolgens op Wijzigingen opslaan.

Druk op deze knop om de WPS Push-Button Configuration (PBC)-procedure te starten. Druk binnen twee minuten op de PBC-knop op uw draadloze clients in het dekkingsgebied om ze in staat te stellen lid te worden van het draadloze netwerk.

Installatie voltooid

Gefeliciteerd! U hebt uw CGNVM met succes ingesteld. Als u problemen ondervindt, raadpleeg dan het onderstaande gedeelte voor hulp bij het identificeren van de oorzaak.

IP-adressen
Als de CGNVM succesvol is verbonden met het netwerk (zie LED-display), maar u geen toegang hebt tot internet vanaf een aangesloten computer, is het IP-adres van uw computer mogelijk onjuist ingesteld. Zorg er in de netwerkinstellingen van uw computer voor dat deze is geconfigureerd om automatisch een IP-adres te ontvangen (aanbevolen) of dat deze een statisch IP-adres heeft in het bereik 192.168.0.10~192.168.0.254. Raadpleeg de Help-documentatie van uw besturingssysteem voor meer informatie.

LED-display

Power (Stroom)	Groen-Continu	Apparaat werkt op netstroom.
	Uit	Niet gevoed.
Downstream	Groen-Knipperend	De modem zoekt naar de downstreamfrequentie.
	Groen-Continu	Downstreamfrequentie is vergrendeld. (alleen 1 kanaal)
	Blauw-Continu	Downstreamfrequentie is vergrendeld. (kanaalbonding)
	Uit	Niet scannen
Upstream	Groen-Knipperend	De modem zoekt naar de upstreamfrequentie.
	Groen-Continu	Upstreamfrequentie is vergrendeld. (alleen 1 kanaal)
	Blauw-Continu	Upstreamfrequentie is vergrendeld. (kanaalbonding)
	Uit	Niet scannen
Online	Groen-Knipperend	Registratie is bezig met de head-end van het kabelbedrijf.
	Groen-Continu	Gateway is operationeel voor gegevensoverdracht.
	Uit	Gateway is offline.
Wireless (Draadloos) (2.4GHz)	Groen-Knipperend	Het 2,4 GHz draadloze netwerk is ingeschakeld en er worden gegevens verzonden of ontvangen.
	Groen-Continu	Het 2,4 GHz draadloze netwerk is ingeschakeld en er worden geen gegevens verzonden of ontvangen.
	Uit	Het 2,4 GHz draadloze netwerk is niet ingeschakeld.
Wireless (Draadloos) (5GHz)	Groen-Knipperend	Het 5 GHz draadloze netwerk is ingeschakeld en er worden gegevens verzonden of ontvangen.
	Groen-Continu	Het 5 GHz draadloze netwerk is ingeschakeld en er worden geen gegevens verzonden of ontvangen.
	Uit	Het 5 GHz draadloze netwerk is niet ingeschakeld.
Line (Lijn) 1	Groen-Knipperend	Lijn 1 is in gebruik.
	Groen-Continu	De Line (Lijn) 1-poort van de gateway is online.
	Uit	De Line (Lijn) 1-poort van de gateway is niet online.
Line (Lijn) 2	Groen-Knipperend	Lijn 2 is in gebruik.
	Groen-Continu	De Line (Lijn) 2-poort van de gateway is online.
	Uit	De Line (Lijn) 2-poort van de gateway is niet online.
Battery (Batterij)	Amber-Knipperend	Het batterijvermogen is laag.
	Amber-Continu	Gateway werkt op netstroom.
	Uit	Gateway werkt op batterijvoeding.
MoCA	Groen-Knipperend	Gateway zoekt naar een MoCA-apparaat.
	Groen-Continu	MoCA-apparaat is gedetecteerd en de CGNVM heeft met succes een verbinding tot stand gebracht.
	Uit	MoCA-functie is niet ingeschakeld.

Veiligheidswaarschuwingen

Risico op elektrische schokken. Stel het apparaat niet bloot aan water of vocht.
Het apparaat is een hoogwaardig communicatieapparaat dat is ontworpen voor thuis- en kantooromgevingen. Gebruik het apparaat niet buitenshuis. Bewaar het apparaat in een omgeving tussen 0°C ~ 40°C (32°F ~104°F). Om oververhitting te voorkomen, plaatst u GEEN object bovenop het apparaat. Beperk de luchtstroom rond de kabelmodem niet. De fabrikant aanvaardt geen aansprakelijkheid voor schade veroorzaakt door onjuist gebruik van het apparaat.

DISCLAIMER (Vrijwaring)
De fabrikant aanvaardt geen aansprakelijkheid met betrekking tot de inhoud van dit document. De fabrikant behoudt zich ook het recht voor om dit document te herzien of de inhoud ervan bij te werken zonder enige verplichting om iemand op de hoogte te stellen van dergelijke herzieningen of wijzigingen. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Het kabeldistributiesysteem moet worden geaard in overeenstemming met ANS/NFPA 70, de National Electrical Code (NEC), in het bijzonder sectie 820.93, Aarding van de buitenste geleidende afscherming van een coaxkabel.

FCC Statement: Federal Communication Commission Interference Statement (Verklaring van de FCC: Interferentieverklaring van de Federal Communication Commission)

Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie met radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en aan te zetten, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een van de volgende maatregelen:

• Richt de ontvangende antenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

FCC Caution: Any changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate this equipment. (FCC-waarschuwing: wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om deze apparatuur te bedienen ongeldig maken.)

This device is going to be operated in 5.15~5.25GHz frequency range, it is restricted in indoor environment only. (Dit apparaat zal worden gebruikt in de frequentieband van 5,15 ~ 5,25 GHz, het is alleen beperkt tot gebruik binnenshuis.)

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. For product available in the USA/Canada market, only channel 1-11 can be operated. Selection of other channels is not possible. (Dit apparaat voldoet aan deel 15 van de FCC-regels. De werking is onderhevig aan de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken. Voor producten die beschikbaar zijn in de VS/Canada, kunnen alleen kanalen 1-11 worden gebruikt. Het selecteren van andere kanalen is niet mogelijk.)

This device and it's antennas(s) must not be co-located or operating in conjunction with any other antenna or transmitter except in accordance with FCC multi-transmitter product procedures. (Dit apparaat en zijn antennes mogen niet samen worden geplaatst of gebruikt in combinatie met een andere antenne of zender, behalve in overeenstemming met de FCC-procedures voor producten met meerdere zenders.)

FCC Radiation Exposure Statement: (FCC-verklaring inzake blootstelling aan straling:)

This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with minimum distance 20cm between the radiator & your body. (Deze apparatuur voldoet aan de FCC-limieten voor blootstelling aan straling die zijn vastgesteld voor een ongecontroleerde omgeving. Deze apparatuur moet worden geïnstalleerd en bediend met een minimale afstand van 20 cm tussen de radiator en uw lichaam.)

IC Statement: (IC-verklaring:)

This device complies with Industry Canada license-exempt RSS standard(s). Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device. (Dit apparaat voldoet aan de licentievrije RSS-standaard(en) van Industry Canada. De werking is onderhevig aan de volgende twee voorwaarden: (1) dit apparaat mag geen interferentie veroorzaken, en (2) dit apparaat moet alle interferentie accepteren, inclusief interferentie die een ongewenste werking van het apparaat kan veroorzaken.)

For product available in the USA/Canada market, only channel 1-11 can be operated. Selection of other channels is not possible. (Voor producten die beschikbaar zijn in de VS/Canada, kunnen alleen kanalen 1-11 worden gebruikt. Het selecteren van andere kanalen is niet mogelijk.)

This device and it's antennas(s) must not be co-located or operating in conjunction with any other antenna or transmitter except in accordance with IC multi-transmitter product procedures. (Dit apparaat en zijn antennes mogen niet samen worden geplaatst of gebruikt in combinatie met een andere antenne of zender, behalve in overeenstemming met de IC-procedures voor producten met meerdere zenders.)

The device for the band 5150-5250 MHz is only for indoor usage to reduce potential for harmful interference to co-channel mobile satellite systems. (Het apparaat voor de band 5150-5250 MHz is alleen voor gebruik binnenshuis om de kans op schadelijke interferentie met mobiele satellietsystemen met hetzelfde kanaal te verminderen.)

IC Radiation Exposure Statement: (IC-verklaring inzake blootstelling aan straling:)

This equipment complies with IC RSS-102 radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with minimum distance 20cm between the radiator & your body. (Deze apparatuur voldoet aan de IC RSS-102-limieten voor blootstelling aan straling die zijn vastgesteld voor een ongecontroleerde omgeving. Deze apparatuur moet worden geïnstalleerd en bediend met een minimale afstand van 20 cm tussen de radiator en uw lichaam.)

COPYRIGHT © 2015 HITRON TECHNOLOGIES, INC.
