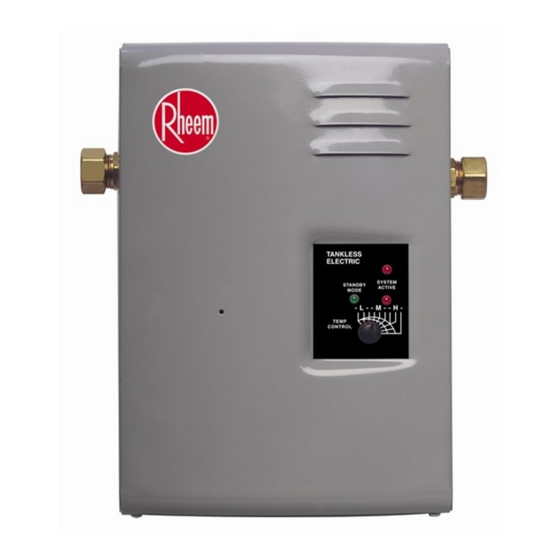

Rheem RTE 3 Handleiding

Het doel van deze handleiding is tweeledig: ten eerste om de installateur de basisinstructies en aanbevelingen te geven voor de juiste installatie en afstelling van de boiler; en ten tweede, voor de eigenaar-exploitant, om de functies, bediening, veiligheidsmaatregelen, onderhoud en probleemoplossing van de boiler uit te leggen. Deze handleiding bevat ook een onderdelenlijst. Het is essentieel dat alle personen die deze boiler moeten installeren, bedienen of afstellen, de instructies zorgvuldig lezen, zodat ze begrijpen hoe ze deze handelingen moeten uitvoeren. Als u deze instructies of termen daarin niet begrijpt, vraag dan professioneel advies. Alle vragen met betrekking tot de bediening, het onderhoud, de service of de garantie van deze boiler moeten worden gericht aan de verkoper van wie deze is gekocht. Als er aanvullende informatie nodig is, raadpleeg dan het gedeelte over "Als u service nodig heeft".

Vernietig deze handleiding niet. Lees aandachtig en bewaar op een veilige plaats voor toekomstig gebruik.

Herken dit symbool als een! indicatie van Belangrijke Veiligheidsinformatie!

California Proposition 65 Waarschuwing: Dit product bevat chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken.

LEES DEZE HANDLEIDING

Binnenin vindt u veel nuttige tips over hoe u uw boiler op de juiste manier kunt gebruiken en onderhouden. Een beetje preventieve zorg van uw kant kan u veel tijd en geld besparen gedurende de levensduur van uw boiler.

U vindt veel antwoorden op veelvoorkomende problemen in het gedeelte Voordat u service belt (Before You Call For Service). Als u eerst onze tabel met tips voor probleemoplossing bekijkt, hoeft u mogelijk helemaal geen service te bellen.

LEES DE VEILIGHEIDSINFORMATIE

Uw veiligheid en de veiligheid van anderen zijn erg belangrijk. Er apparaat. Lees en gehoorzaam altijd alle veiligheidsboodschappen.

Dit is het veiligheidswaarschuwingssymbool. Herken dit symbool als een indicatie van Belangrijke Veiligheidsinformatie! Dit symbool waarschuwt u voor potentiële gevaren die u en anderen kunnen doden of verwonden.

Alle veiligheidsboodschappen volgen op het veiligheidswaarschuwingssymbool en het woord "DANGER" (GEVAAR), "WARNING" (WAARSCHUWING), "CAUTION" (VOORZICHTIG) of "NOTICE" (OPMERKING).

Deze woorden betekenen:

Een dreigende gevaarlijke situatie die zal leiden tot de dood of ernstig letsel.

Een potentieel gevaarlijke situatie die en/of schade aan eigendommen.

Een potentieel gevaarlijke situatie die kan leiden tot licht of matig letsel.

NOTICE (OPMERKING)
Er wordt gevraagd om een bepaalde procedure te volgen of een specifieke toestand te handhaven.

BELANGRIJKE VEILIGHEIDSINFORMATIE

LEES ALLE INSTRUCTIES VOOR GEBRUIK.

WATERTEMPERATUURINSTELLING

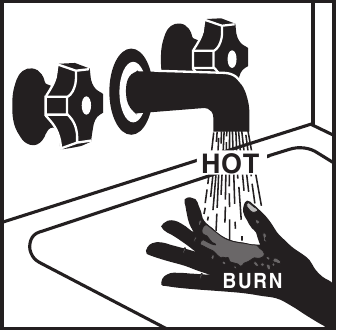

Veiligheid en energiebesparing zijn factoren waarmee rekening moet worden gehouden bij het selecteren van de watertemperatuurinstelling van de thermostaat van de boiler. Watertemperaturen boven 125°F kunnen ernstige brandwonden of de dood door verbranding veroorzaken. Lees en volg de waarschuwingen op het onderstaande label. Dit label bevindt zich ook op de boiler in de buurt van het toegangspaneel van de thermostaat.

Watertemperatuur boven 125°F kan onmiddellijk ernstige brandwonden of de dood door verbranding veroorzaken.
Kinderen, gehandicapten en ouderen lopen het grootste risico op verbranding.
Raadpleeg de handleiding voordat u de temperatuur op de boiler instelt.
Voel het water voordat u gaat baden of douchen.
Temperatuurbegrenzende kleppen zijn beschikbaar, zie handleiding.

NOTICE (OPMERKING): Er zijn mengkranen beschikbaar voor het verlagen van de watertemperatuur op het tappunt door warm en koud water te mengen in de waterleidingen. Neem contact op met een erkende loodgieter of de lokale waterleidingmaatschappij voor meer informatie.

Tijd/Temperatuur Relatie bij Verbrandingen

Tabel met dank aan Shriners Burn Institute

De bovenstaande tabel kan worden gebruikt als richtlijn bij het bepalen van de juiste watertemperatuur voor uw huis.

Huishoudens met kleine kinderen, gehandicapten of ouderen hebben mogelijk een thermostaatinstelling van 120°F of lager nodig om contact met "HEET" water te voorkomen.

De temperatuur van het water in de boiler wordt geregeld door de elektronische regelaar aan de voorkant van de boiler. Om te voldoen aan de veiligheidsvoorschriften is de thermostaat ingesteld op de laagste fabrieksinstelling voordat de boiler de fabriek verliet.

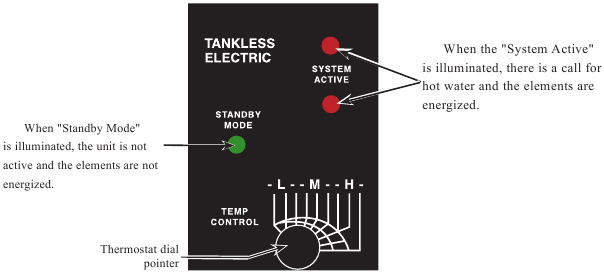

De onderstaande afbeelding toont de temperatuurinstellingsknop die wordt gebruikt om de watertemperatuur in te stellen.

Raadpleeg de bedieningsinstructies in deze handleiding voor gedetailleerde instructies over het afstellen van de thermostaat(en).

Hetter water verhoogt het risico op verbranding door heet water.

Voor uw veiligheid moeten de instructies in deze handleiding worden gevolgd om het risico op brand of explosie, elektrische schok of om schade aan eigendommen, persoonlijk letsel of overlijden te voorkomen.

Zorg ervoor dat u de volledige Gebruiks- en Onderhoudshandleiding leest en begrijpt voordat u deze boiler probeert te installeren of te bedienen. Het kan u tijd en kosten besparen. Besteed speciale aandacht aan de veiligheidsinstructies. Het niet opvolgen van deze waarschuwingen kan leiden tot ernstig lichamelijk letsel of de dood. Mocht u problemen hebben met het begrijpen van de instructies in deze handleiding, of vragen hebben, STOP dan en zoek hulp bij een gekwalificeerde servicemonteur of het plaatselijke elektriciteitsbedrijf.

VOOR INSTALLATIES IN DE STAAT CALIFORNIË

De wet van Californië vereist dat boilers voor woningen moeten worden gestut, verankerd of vastgebonden om te voorkomen dat ze vallen of horizontaal verplaatsen als gevolg van aardbevingen. Voor boilers voor woningen met een inhoud tot 52 gallon kan een brochure met algemene instructies voor aardbevingsbestendige versteviging worden verkregen bij: Office of the State Architect, 1102 Q Street, Suite 5100, Sacramento, CA 95814 of u kunt bellen met 916-445-8100 of een boilerdealer raadplegen.

De toepasselijke lokale voorschriften zijn echter van toepassing op de installatie. Raadpleeg voor boilers voor woningen met een inhoud van meer dan 52 gallons de lokale bouwautoriteit voor aanvaardbare verstevigingsprocedures.

VEILIGHEIDSMAATREGELEN

Laat de installateur u de locatie van de stroomonderbreker zien en hoe u deze indien nodig kunt uitschakelen. Schakel de stroomonderbreker uit als de boiler is blootgesteld aan oververhitting, brand, overstroming, fysieke schade of als de ECO niet uitschakelt.

• Lees deze handleiding volledig door voordat u de boiler installeert of bedient.
• Gebruik dit apparaat alleen voor het beoogde doel zoals beschreven in deze Gebruiks- en Onderhoudshandleiding.
• Zorg ervoor dat uw apparaat correct is geïnstalleerd in overeenstemming met de lokale voorschriften en de meegeleverde installatie-instructies.
• Probeer niet een onderdeel van uw boiler te repareren of te vervangen, tenzij dit specifiek wordt aanbevolen in deze handleiding. Alle andere onderhoudswerkzaamheden moeten worden doorverwezen naar een gekwalificeerde technicus.

LEES EN VOLG DEZE VEILIGHEIDSINFORMATIE ZORGVULDIG.
BEWAAR DEZE INSTRUCTIES

De boiler installeren

Bij de keuze van de locatie voor de boiler moet rekening worden gehouden met het volgende:

Lokale installatievoorschriften

Deze boiler moet worden geïnstalleerd in overeenstemming met deze instructies, de lokale voorschriften, de voorschriften van het nutsbedrijf, de eisen van het nutsbedrijf of, bij afwezigheid van lokale voorschriften, de meest recente editie van de National Electrical Code. Deze is verkrijgbaar bij sommige lokale bibliotheken of kan worden gekocht bij de National Fire Protection Association, Batterymarch park, Quincy, MA 02269 als boekje ANSI/NFPA 70.

Locatie

Plaats de boiler in een schone, droge ruimte zo dicht mogelijk bij het gebied met de grootste vraag naar verwarmd water. Lange, niet-geïsoleerde warmwaterleidingen kunnen energie en water verspillen. De boiler en waterleidingen moeten worden beschermd tegen vriestemperaturen. Installeer de boiler niet in onbeschermde buitenruimtes.

Inspecteer de zending

Inspecteer de boiler op mogelijke schade. Controleer de markeringen op het typeplaatje van de boiler om er zeker van te zijn dat de stroomvoorziening overeenkomt met de vereisten van de boiler.

1. Hartelijk dank voor uw aankoop van de elektrische doorstroomboiler. Dit is een beknopte handleiding voor de installatie. Vergeet niet dat u een erkend elektricien en loodgieter moet raadplegen voor advies.
2. Haal het apparaat uit de doos voordat u verdergaat. Controleer of alle montagehardware en handleidingen aanwezig zijn. Ga NIET verder totdat u al deze items hebt.
3. Sluit alle watertoevoerleidingen naar de bestaande boiler af. (Als dit een nieuwe installatie is, zorg er dan voor dat het water volledig is afgesloten.)
4. Verwijder de boiler om de leidingen bloot te leggen. Zoek en markeer de plek waar u de doorstroomboiler wilt installeren.
5. Monteer het apparaat aan de muur op de geselecteerde locatie. (Zie Afbeelding 1)
6. Installeer de waterleidingen op de doorstroomboiler met behulp van de meegeleverde compressiefittingen. (Zie Afbeelding 2.)
7. Open de hoofdwaterkraan en laat het water 2 minuten door het apparaat lopen om alle lucht uit de leiding te verwijderen. Sluit de waterkraan na 2 minuten en controleer op lekkage.
8. Controleer de bestaande elektrische code voor de juiste draaddikte en zekeringgrootte. (Deze stap moet worden uitgevoerd door een gekwalificeerde elektricien om elektrische problemen te voorkomen.)
9. Zodra de elektrische aansluiting is voltooid, zet u de stroomonderbreker aan en controleert u of het groene "Stand-By" (Stand-by) lampje brandt.
10. Elektrische aansluitingen kunnen worden voltooid zonder toegang te krijgen tot interne componenten van de boiler.
11. Zet de warmwaterkraan aan en controleer of de rode "Activation" (Activering) lampjes aangaan.
12. Stel de temperatuurknop in op de gewenste watertemperatuur. (Zie Afbeelding 3.)

Locatie van het apparaat

LET OP: Het apparaat mag ALLEEN in verticale positie worden geïnstalleerd met de wateraansluitingen horizontaal gericht. Installeer het apparaat niet op een plaats waar het routinematig met water wordt bespat. Dit kan leiden tot een elektrische schok.

1. Installeer de doorstroomboiler zo dicht mogelijk bij het warmwateraftappunt, bijvoorbeeld direct onder de gootsteen of naast de douchecabine.
2. Installeer de doorstroomboiler in een vorstvrije ruimte. Als er vorst kan optreden, verwijder dan het apparaat voordat de vriestemperaturen beginnen.
3. Laat minimaal 30 cm ruimte boven en onder het apparaat vrij voor onderhoud.

De boiler monteren

Afbeelding 1

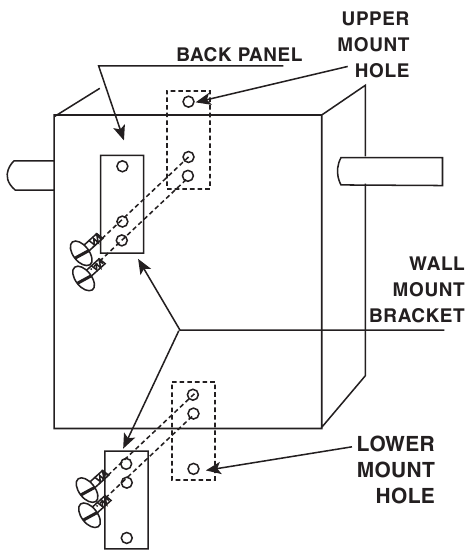

De montagekit bevat plaatstalen schroeven en steunbeugels in een plastic zak. Deze beugels kunnen aan de achterkant van de boiler worden bevestigd, waardoor de installateur de boiler aan de muur kan bevestigen zonder de voorkant te hoeven openen. Zorg ervoor dat u alleen de beugels en schroeven gebruikt die in de montagekit zijn meegeleverd. Het gebruik van langere schroeven kan het apparaat beschadigen en uw garantie ongeldig maken.

Wateraansluitingen

1. Alle loodgieterswerkzaamheden moeten voldoen aan de nationale, toepasselijke staats- en lokale loodgietersvoorschriften.
2. Zorg ervoor dat de koudwatertoevoerleiding is doorgespoeld om eventuele kalk en vuil te verwijderen.
3. Installeer een afsluitklep in de koudwaterleiding om het apparaat te kunnen isoleren voor onderhoudsdoeleinden.
4. De koudwateraansluiting (inlaat) bevindt zich aan de rechterkant van het apparaat, de warmwateraansluiting (uitlaat) bevindt zich aan de linkerkant van het apparaat.
   LET OP: Overmatige hitte van solderen aan koperen leidingen in de buurt van de doorstroomboiler kan schade veroorzaken.
5. Doorstroomboilers hoeven niet te worden uitgerust met een druk- en temperatuurontlastklep (PTRV). Als de lokale inspecteur de installatie niet goedkeurt zonder een PTRV, moet deze worden geïnstalleerd aan de warmwateruitlaatzijde van het apparaat.
6. Wanneer alle loodgieterswerkzaamheden zijn voltooid, controleer dan op lekkage en neem corrigerende maatregelen voordat u verdergaat.
   Erg belangrijk
   Gebruik alleen de compressiefittingring en -moer die bij elk apparaat worden geleverd, zoals weergegeven in de tekening.
   Belangrijk
   Test de installatie op lekkage voordat u de elektrische voeding aansluit. Neem contact op met een professionele elektricien voor de vereiste zekering en draaddikte. Compressiefittingen zijn uitsluitend ontworpen voor dit apparaat. Gebruik geen ander type schroefkoppeling.

Afbeelding 2

Lucht uit het systeem verwijderen

De verwarmingskamer moet vol water zijn voordat de boiler wordt ingeschakeld. De garantie op de boiler dekt geen schade of defecten als gevolg van gebruik met een lege of gedeeltelijk lege verwarmingskamer.

Nadat het apparaat is geïnstalleerd, opent u de afsluitklep in de koudwatertoevoerleiding. Open elke warmwaterkraan langzaam om de lucht uit de boiler en leidingen te laten ontsnappen. Een constante waterstroom uit de warmwaterkraan/kranen geeft aan dat de boiler vol water is.

Elektrische aansluitingen

De aanwezigheid van water in de leidingen en boiler biedt geen voldoende geleiding voor aarding. Niet-metalen leidingen, diëlektrische verbindingen, flexibele connectoren enz. kunnen ervoor zorgen dat de boiler elektrisch geïsoleerd is.

Een afzonderlijk vertakt circuit met koperen geleiders, een overstroombeveiligingsapparaat en een geschikt scheidingsmiddel moet worden geleverd door een gekwalificeerde elektricien. Alle bedrading moet voldoen aan de lokale voorschriften of de meest recente editie van de National Electrical Code ANSI/NFPA 70. De spanningsvereisten en het wattage van de boiler staan vermeld op het typeplaatje aan de voorkant van de boiler.

De bedrading van het vertakte circuit moet het volgende bevatten:

Metalen buis of metalen omhulde kabel die is goedgekeurd voor gebruik als aardgeleider en is geïnstalleerd met fittingen die voor dit doel zijn goedgekeurd. Niet-metalen omhulde kabel, metalen buis of metalen omhulde kabel die niet is goedgekeurd voor gebruik als aardgeleider, moet een afzonderlijke geleider voor aarding bevatten. Deze moet worden bevestigd aan de aardklemmen van de boiler en de elektrische verdeelkast.

LET OP: Deze handleiding beveelt minimale afmetingen van het vertakte circuit en de draaddikte aan op basis van de National Electric Code. Raadpleeg de bedradingsschema's in deze handleiding voor bedradingsaansluitingen in het veld.

Voordat u begint met werkzaamheden aan de elektrische installatie, moet u ervoor zorgen dat de hoofdschakelaar van het paneel op "OFF" (UIT) staat om elk gevaar voor een elektrische schok te voorkomen. Alle montage- en loodgieterswerkzaamheden moeten zijn voltooid voordat u verdergaat met de elektrische aansluiting. Waar vereist door lokale, staats- of nationale elektrische voorschriften, moet het circuit zijn uitgerust met een "Ground fault interrupter" (aardlekschakelaar).

1. Alle elektrische werkzaamheden moeten voldoen aan de nationale en toepasselijke staats- en lokale elektrische voorschriften.
2. De doorstroomverwarmer moet worden aangesloten op een correct geaard, specifiek vertakt circuit met de juiste spanningswaarde. Bij installaties met meerdere doorstroomunits heeft elke unit een onafhankelijk circuit nodig. Raadpleeg de technische gegevens voor de juiste draad- en zekeringgrootte.

Zoals bij elk elektrisch apparaat kan het niet-elektrisch aarden van het apparaat leiden tot ernstig letsel of de dood.

Installatie checklist

1. Locatie van de boiler
   ❑ Dicht bij het gebied met vraag naar verwarmd water.
   ❑ Binnen en beschermd tegen vriestemperaturen.
   ❑ Gebied vrij van ontvlambare dampen.
   ❑ Voldoende ruimte om de kachel te onderhouden.
2. Watertoevoer
   ❑ Boiler volledig gevuld met water.
   ❑ Lucht uit de boiler en leidingen verwijderd.
   ❑ Wateraansluitingen zijn goed vastgedraaid en lekken niet.
3. Bedrading
   ❑ De voedingsspanning komt overeen met het typeplaatje van de boiler.
   ❑ Vertakte circuitdraad en zekering of stroomonderbreker van de juiste grootte.
   ❑ Elektrische aansluitingen zijn goed vastgedraaid en het apparaat is correct geaard.

De boiler bedienen

Veiligheidsmaatregelen

1. Schakel de stroom naar de boiler uit als deze is blootgesteld aan oververhitting, brand, overstroming of fysieke schade.
2. Schakel de boiler niet in tenzij deze met water is gevuld.
3. Schakel de boiler niet in als de afsluitklep van de koudwatertoevoer gesloten is.
4. Als er problemen zijn met het begrijpen of opvolgen van de bedieningsinstructies of het gedeelte over onderhoud en reiniging, wordt aanbevolen dat een gekwalificeerd persoon of monteur het werk uitvoert.

De boiler voorbereiden op gebruik

Als de boiler is blootgesteld aan overstroming, brand of fysieke schade, schakel dan de stroom en het water naar de boiler uit.

Gebruik de boiler pas weer nadat deze grondig is gecontroleerd door gekwalificeerd onderhoudspersoneel.

Open de warmwaterkraan een paar minuten totdat het water continu stroomt en alle lucht uit de waterleidingen is verwijderd.

1. Draai de temperatuurknop naar de laagste stand.
2. Schakel de stroomonderbreker in om de unit van stroom te voorzien.
3. Open de warmwaterkraan in een mate dat de waterstroom "normaal" is, d.w.z. totdat de waterstroom hetzelfde is als bij normaal gebruik.
4. Wacht twintig seconden totdat de temperatuur is gestabiliseerd. Controleer vervolgens de watertemperatuur. Als de temperatuur te laag is, verhoog dan de temperatuurinstelling op de kachelthermostaat.

Watertemperatuur instelling

Er is een risico op verbranding door heet water als de thermostaat te hoog is ingesteld. Huishoudens met kleine kinderen, gehandicapten of ouderen hebben mogelijk een thermostaatinstelling van 49°C (120°F) of lager nodig om contact met HEET water te voorkomen.

De temperatuur van het water in de boiler kan worden geregeld door de temperatuurknop in te stellen. Veiligheid en energiebesparing zijn factoren waarmee rekening moet worden gehouden bij het selecteren van de watertemperatuurinstelling van de thermostaat/thermostaten van de boiler. Hoe lager de temperatuurinstelling, hoe groter de besparing op energie en bedrijfskosten. Watertemperaturen boven 52°C (125°F) kunnen ernstige brandwonden of de dood door verbranding veroorzaken. Lees en volg de waarschuwingen in deze handleiding en op het etiket op de boiler. Mengventielen voor het verlagen van de watertemperatuur op het gebruikspunt door warm en koud water te mengen in waterleidingen zijn beschikbaar. Neem contact op met een erkende loodgieter of de lokale loodgietersdienst voor meer informatie. De tabel bovenaan de volgende pagina kan worden gebruikt als leidraad bij het bepalen van de juiste watertemperatuur voor uw huis.

Temperatuur aanpassing

(Wanneer "Standby Mode" (Stand-by modus) is ingeschakeld, is het apparaat niet actief en zijn de elementen niet bekrachtigd.)
(Thermostaat wijzer)
(Wanneer "System Active" (Systeem actief) is ingeschakeld, is er een vraag naar warm water en zijn de elementen bekrachtigd.)

Tijd/temperatuur relatie bij verbranding

Tabel met dank aan Shriners Burn Institute

Normaal onderhoud

Doorstroomboilers zijn ontworpen voor een zeer lange levensduur. De werkelijke levensverwachting is afhankelijk van de waterkwaliteit en het gebruik. Het apparaat zelf vereist geen regelmatig onderhoud. Om een consistente waterstroom te garanderen, wordt echter aanbevolen om periodiek kalk en vuil te verwijderen die zich kunnen ophopen bij de beluchter van de kraan of in de douchekop.

Routine preventief onderhoud

Goed onderhouden, zal uw boiler jarenlang betrouwbare, probleemloze service bieden. Er wordt gesuggereerd dat een routine preventief onderhoudsprogramma wordt opgesteld en gevolgd door de gebruiker.

Voordat u belt voor service...

Tips voor probleemoplossing
Bespaar tijd en geld! Bekijk eerst de tabel op deze pagina en u hoeft mogelijk niet te bellen voor service.

Voor uw veiligheid mag u GEEN reparaties uitvoeren aan elektrische bedrading, thermostaten, verwarmingselementen of andere veiligheidsvoorzieningen. Laat reparaties uitvoeren door gekwalificeerd onderhoudspersoneel.

Specificaties

• Leidingaansluitingen: 1/2 NPT
• Minimale doorstroming: 1/2 gal. min.

TEMPERATUURSTIJGING EN GPM-DEBIET

ALS U SERVICE NODIG HEEFT

1. Mocht u vragen hebben over uw nieuwe boiler, of als deze moet worden aangepast, gerepareerd of routinematig moet worden onderhouden, dan wordt u aangeraden eerst contact op te nemen met uw installateur, loodgieter of eerder overeengekomen servicebedrijf. In het geval dat het bedrijf is verhuisd of niet beschikbaar is, raadpleeg dan de telefoongids, commerciële vermeldingen of lokale nutsbedrijven voor gekwalificeerde servicehulp.
2. Mocht uw probleem niet naar volle tevredenheid zijn opgelost, dan dient u contact op te nemen met de National Service Department (Nationale serviceafdeling) van de fabrikant op het volgende adres:
   1241 Carwood Court
   Montgomery, Alabama 36117
   Telefoon: 1-800-432-8373.
   Wanneer u contact opneemt met de fabrikant, wordt de volgende informatie gevraagd:
   1. Model- en serienummer van de boiler zoals weergegeven op het typeplaatje dat is bevestigd aan de mantel van de boiler.
   2. Adres waar de boiler zich bevindt en fysieke locatie.
   3. Naam en adres van de installateur en elk servicebedrijf dat service aan de boiler heeft verricht.
   4. Datum van de oorspronkelijke installatie en data waarop eventuele servicewerkzaamheden zijn uitgevoerd.
   5. Details van de problemen zoals u ze het beste kunt beschrijven.
   6. Lijst van personen, met data, die zijn benaderd met betrekking tot uw probleem.
