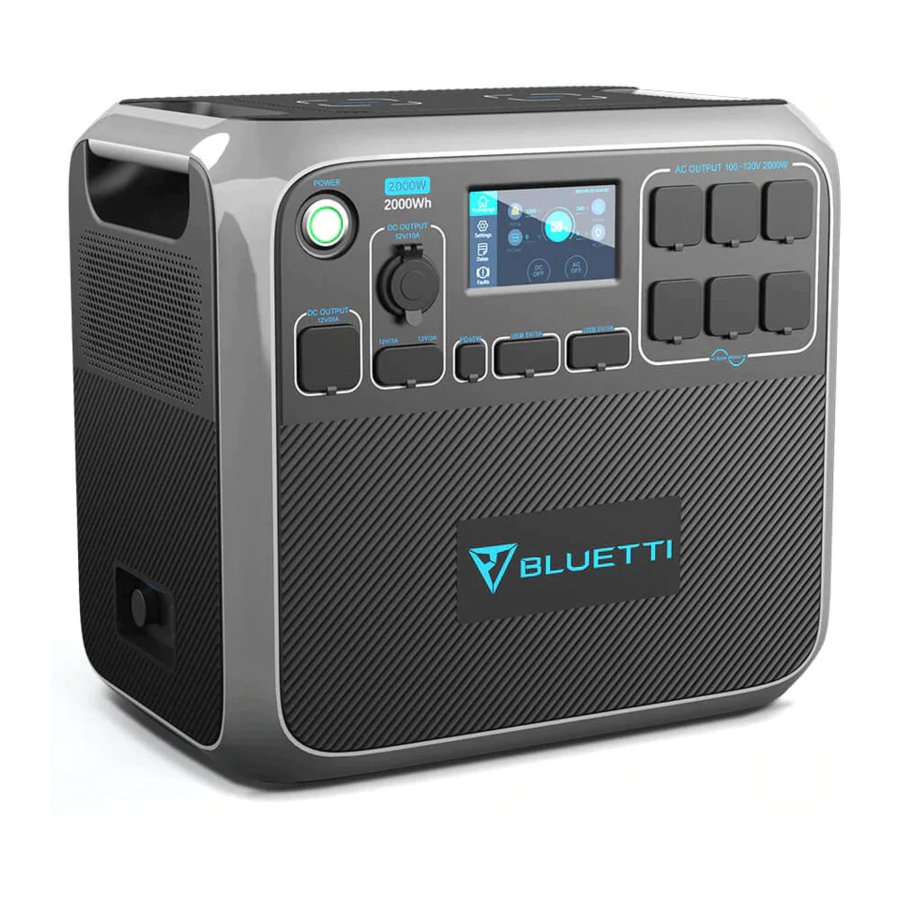

Bluetti Portable Power Station AC200P Handleiding

Veiligheidsinstructies

Neem de volgende instructies in acht om een veilig gebruik te garanderen:

1. Wijzig of demonteer dit product niet.
2. Niet verplaatsen tijdens het opladen of gebruiken, omdat de trillingen en impact tijdens het
3. verplaatsen leiden tot slecht contact van de uitgangsinterface.
4. Gebruik in geval van brand droge poederblussers voor dit product. Gebruik geen waterblusser, die een elektrische schok kan veroorzaken.
5. Nauwlettend toezicht is vereist bij het gebruik van dit product in de buurt van kinderen.
6. Bevestig de nominale specificatie van uw belasting en gebruik deze niet buiten de specificatie.
7. Plaats het product niet in de buurt van warmtebronnen, zoals elektrische ovens en kachels.
8. Niet toegestaan in vliegtuigen omdat de batterijcapaciteit hoger is dan 100Wh.
9. Raak het product of de insteekpunten niet aan als uw handen nat zijn.
10. Controleer het product en de accessoires voor elk gebruik. Niet gebruiken als het beschadigd of kapot is.
11. Koppel de AC-adapter onmiddellijk los van het stopcontact in geval van blikseminslag, die verwarming, brand en andere ongelukken kan veroorzaken.
12. Gebruik de originele oplader en kabels.

Paklijst

(1) Standaard (accessoires inbegrepen)

(2) Opties (niet inbegrepen, apart te koop bij verkoper)

De afbeelding dient slechts ter referentie, neem het object als standaard.

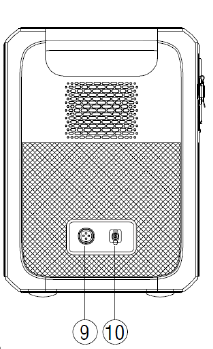

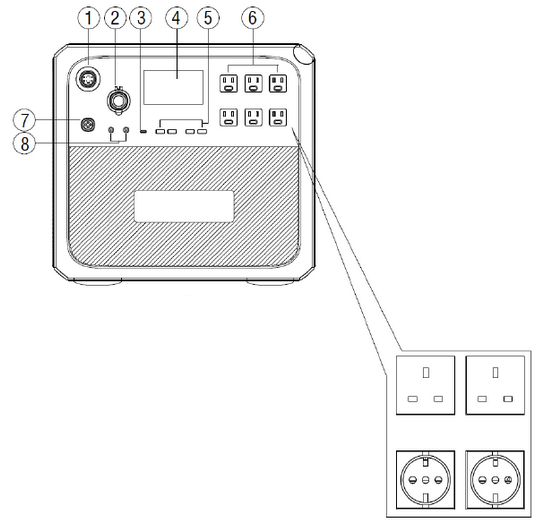

Functie introductie

1. Power button (Aan/uit-knop)
2. 12V / 10A sigarettenaansteker poort
3. Type-C oplaadpoort
4. Aanraakbaar interactie LCD-scherm
5. USB output (USB-uitgang) x 4 stuks
6. US AC output (US AC-uitgang) x 6 stuks (EU/UK AC output (EU/UK AC-uitgang) x 2 stuks)
7. 12V / 25A output (uitgang)
8. 12V / 3A output (uitgang)
9. PV / car input port (PV / auto-ingangspoort)
10. AC adapter input port (AC-adapter ingangspoort)
11. Wireless charging (Draadloos opladen) x 2 stuks

Let op:
AC staat voor alternating current (wisselstroom).
DC staat voor direct current (gelijkstroom).
PV staat voor photovoltaic (fotovoltaïsch (opladen via zonne-energie)).
Car staat voor automobile electric energy (elektrische auto-energie).

Opstart- en afsluitprocedure

1. Opstarten: druk kort op de power button (aan/uit-knop), het indicatielampje brandt en de machine staat in de stand-by modus.
2. Afsluiten: houd de power button (aan/uit-knop) langer dan 2 seconden ingedrukt, het indicatielampje gaat uit en de machine wordt uitgeschakeld.

   De LED-indicator lamp status waarschuwing
   BMS Over current or short circuit protection (BMS Overstroom- of kortsluitbeveiliging)	Uitschakelen nadat het indicatielampje knippert
   BMS Startup timeout (BMS Opstarttime-out)	Het indicatielampje knippert en wordt niet uitgeschakeld
   Normal startup (Normaal opstarten)	Het indicatielampje brandt
   Normal shutdown (Normaal afsluiten)	Het indicatielampje is uit

3. DC power switch (DC-schakelaar) en AC power switch (AC-schakelaar) zijn geïntegreerd in het interactie LCD-scherm (Figuur 1), druk op de "DC ON/OFF"button (DC AAN/UIT-knop) en de "AC ON/OFF"button (AC AAN/UIT-knop) op het scherm om de DC /AC output (DC /AC-uitgang) in/uit te schakelen.

Hoe het touchscreen te gebruiken

Interaction LCD screen (Interactie LCD-scherm) (Information Vision (Informatie Vision)) ondersteunt onderstaande functies:

1. Real time display (Realtime weergave) van spanning, stroom, vermogen, temperatuur en laad- en ontlaadstatus.
2. De gebruiker kan de output voltage (uitgangsspanning), frequency (frequentie), charging mode (oplaadmodus), power consumption mode (energieverbruiksmodus) en time information (tijdinformatie) aanpassen aan de hand van de instellingencolumn.
3. Support (Ondersteuning) energy-saving (energiebesparing), en enable (inschakelen) Super ECO mode (Super ECO-modus) om meer dan 30% nutteloos energieverlies te besparen.
4. Support users (Ondersteuning gebruikers) om fault information (foutinformatie), historical fault information (historische foutinformatie), software version (softwareversie) onafhankelijk te bekijken.

De bedieningsstappen van het touchscreen

Warme tip:

• Het aanraakbare LCD-scherm is een resistent scherm. we raden aan om de touch button (aanraakknop) lichtjes met uw vingernagel in te drukken totdat deze "piept".
• Om de levensduur van het LCD-scherm te maximaliseren, dient u direct zonlicht erop te vermijden.

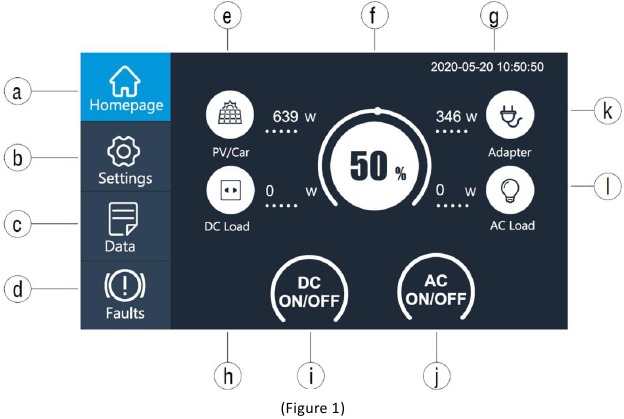

1. Wanneer u op de power button (aan/uit-knop) drukt, komt u in de main interface (hoofdinterface) van het LCD display screen (LCD-scherm):


   1. Homepage button (Startpagina-knop)
   2. Settings button (Instellingen-knop)
   3. Data button (Gegevens-knop)
   4. Faults button (Fouten-knop)
   5. PV/Car charging display button (PV/Auto-oplaadweergaveknop)
   6. BMS information display button (BMS-informatieweergaveknop)
   7. Date/Time (Datum/Tijd)
   8. DC load information display button (DC-belastingsinformatieweergaveknop)
   9. DC ON/OFF button (DC AAN/UIT-knop)
   10. AC ON/OFF button (AC AAN/UIT-knop)
   11. Adapter charging display button (Adapter-oplaadweergaveknop)
   12. AC load information display button (AC-belastingsinformatieweergaveknop)

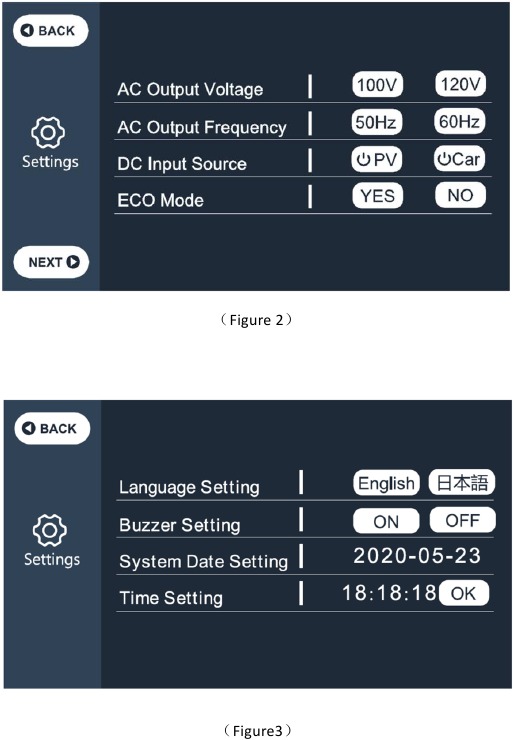

2. Klik op de settings button (instellingen-knop) in de main interface (hoofdinterface) (Figuur 2) om de instellingeninterface te openen zoals hieronder (Figuur 3):
   Warme tip: Ga naar de settings interface (instellingeninterface) om de date (datum) en time (tijd) in te stellen op basis van de local time zone (lokale tijdzone), en controleer de output voltage (uitgangsspanning), frequency (frequentie) en other parameters (andere parameters) voor de first time (eerste keer).
   De default (standaard):
   JP output (JP-uitgang): 100V/50Hz
   US output (US-uitgang): 120V/60Hz
   EU output (EU-uitgang): 230V/50Hz
   UK output (VK-uitgang): 230V/50Hz
   DC Input Source (DC-ingangsbron): PV (solar (zonnepaneel))
   ECO Mode (ECO-modus): NO
   Press (Druk op) "Next" button (volgende-knop) om language (taal) en date setting (datuminstelling) te openen zoals hieronder(Figuur 3):
   Language (Taal): Japanese (Japans), English (Engels)
   Date and time (Datum en tijd): 2000-00-00, 00:00:00
   Please set (Stel) the "Date and time" (de "Datum en tijd") at least once (minstens een keer) every 2 weeks (per 2 weken).
   Press (Druk op) om configure (configureren).

3. Return (Ga terug) to the main interface (hoofdinterface) (Figuur 1), click (klik op) the "Data" button (de "Gegevens"-knop) to enter (om naar) the page (de pagina) (Figuur 4):

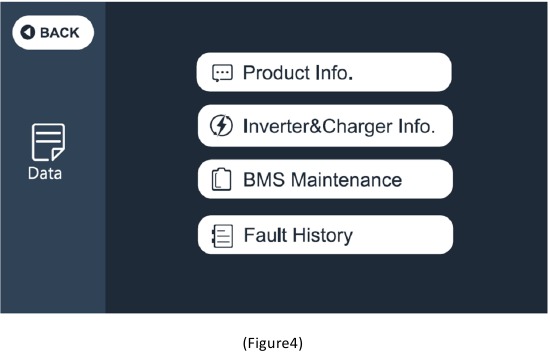

   • Click (Klik op) the "Product Info" button (de "Productinformatie"-knop), you can view (kunt u bekijken) the product model (het productmodel), control software version (controle-softwareversie), monitoring software version (monitoring-softwareversie), BMS monitoring software version (BMS-monitoring-softwareversie) and display software version (weergave-softwareversie) in turn (achtereenvolgens);
   • Click (Klik op) the "Inverter & Charger Info" button (de "Omvormer- & opladerinformatie"-knop), you can view (kunt u bekijken) the PV / Car operation (de PV-/autowerking) and the adapter operation status (de adapterwerkingsstatus), DC out operation (DC-uitgangswerking) and AC out operation (AC-uitgangswerking) in turn (achtereenvolgens), which can also be accessed directly (waartoe ook direct toegang kan worden verkregen) from the shortcut key (via de sneltoets) on the main interface (op de hoofdinterface);
   • Click (Klik op) the "BMS Maintenance" button (de "BMS-onderhoud"-knop), you can view (kunt u bekijken) the operation information (de bewerkingsinformatie) of BMS, and this part can also be accessed directly (en dit onderdeel kan ook direct worden geopend) from the shortcut key (via de sneltoets) in the main interface (op de hoofdinterface);
   • Click (Klik op) the "Fault History" button (de "Foutgeschiedenis"-knop), you can view (kunt u bekijken) all the fault information (alle foutinformatie) generated by the machine (gegenereerd door de machine). All the fault codes (Alle foutcodes) recorded here (hier vastgelegd). According to the fault codes (Volgens de foutcodes), return (ga terug) to the main interface (hoofdinterface) and click the fault button (en klik op de foutknop) to view (om te bekijken) the corresponding fault information (de bijbehorende foutinformatie). Fault History (Foutgeschiedenis) is retained (wordt bewaard) up to 10 years (tot 10 jaar) if not manually cleared (indien niet handmatig gewist).

4. Return (Ga terug) to the main interface (hoofdinterface) and click the fault button (en klik op de foutknop) (Figuur 1) to view (om te bekijken) the current fault information (de huidige foutinformatie): the fault button (de foutknop) will display (wordt weergegeven) orange (oranje) if there is a fault (als er een fout is), click (klik) to enter (om naar binnen te gaan) the corresponding fault information (de bijbehorende foutinformatie), then the gray light (dan verandert het grijze licht) will turn into (in) orange (oranje).

Het product opladen

Er zijn vijf manieren om op te laden:

1. Oplaadmodus 1: Via stopcontact
   • Druk op de hoofdaan/uit-knop om het opladen te starten nadat u het product op het stopcontact hebt aangesloten. Het opladen stopt automatisch wanneer het 100% bereikt.




2. Oplaadmodus 2: Via zonnepanelen
   • Kies het zonnepaneel met een werkspanning van DC 35V-150V.
   • Sluit het zonnepaneel aan op het product via de meegeleverde zonneladerkabel.
   • Plug and play opladen: het begint automatisch met opladen nadat het zonnepaneel op het product is aangesloten, zelfs als het uit staat.
   • Max. stroom van de zonne-energie is 12A.




3. Oplaadmodus 3: Via de sigarettenaanstekerpoort in de auto
   • Druk op de aan/uit-knop en sluit deze aan op de sigarettenaanstekerpoort via de autolaadkabel.
   • Ga naar de instellingeninterface zoals weergegeven in (Figuur 2) via het beeldscherm om de DC-ingangsbron in te stellen op automodus; Het product kan worden opgeladen met een maximale stroom van 8,2 A.




4. Oplaadmodus 4: Via een generator (benzine, propaan of diesel)
   • Sluit de AC-adapteringang aan op de generator en de uitgangspoort op de AC-oplaadpoort van de machine.
   • Druk op de aan/uit-knop, het product wordt opgeladen, het opladen stopt automatisch wanneer het 100% bereikt.




5. Oplaadmodus 5: via loodzuuraccu
   • Sluit aan op de positieve en negatieve polen van de batterij via de meegeleverde zonneladerkabel (let op het onderscheiden van de positieve en negatieve polen van de batterij, de rode kop is de positieve pool en de zwarte kop is de negatieve pool).
   • Ga naar de instellingeninterface zoals weergegeven in (Figuur 2) via het beeldscherm om de DC-ingangsbron in te stellen op "automodus". Het product kan worden gebruikt voor de autolaadmodus, met een maximale stroom van 8,2 A. Het product heeft de functie van anti-overontlading voor een loodzuuraccu.





Ontladen

1. Schakel 12V / 25A, 12V / 3A, sigarettenaanstekerpoort, USB en type C-uitgang in: druk eerst op de aan/uit-knop, ga dan via het touchscreen naar de hoofdinterface, klik op de DC ON/OFF-knop (DC AAN/UIT-knop) en bevestig. Schakel deze uitgangen uit en klik ook op de DC on / off-knop (DC aan/uit-knop) en bevestig.
2. Schakel AC-uitgang in: druk eerst op de aan/uit-knop, ga dan via het touchscreen naar de hoofdinterface, klik op de AC ON/OFF-knop (AC AAN/UIT-knop) en bevestig. Schakel deze AC-uitgangspoorten uit en klik ook op de AC ON/OFF-knop (AC AAN/UIT-knop) en bevestig.

Toepassingsscenario

1. Buitenshuis: Auto-uitrusting: autokoelkast, autostofzuiger en andere auto-uitrusting; Campinguitrusting: elektrisch tuingereedschap (elektrisch gereedschap zoals blazers, grasmaaiers, elektrische boren, elektrische zagen), BBQ-grills, LED-verlichting, enz.
2. Binnenshuis: Koelkast, keukenapparatuur zoals waterkoker, broodrooster, blender, koffiezetapparaat, rijstkoker, laptops, telefoons, verlichting, enz.

Voorbeelden van belastingen

1. 12V / 25A, 12V / 3A, sigarettenaanstekerpoort, USB en type C-uitgangspoort zijn geschikt voor de meeste producten op de markt, maar sommige producten kunnen overstroombeveiliging activeren als er op het moment van starten een grote stroomimpact is.
2. Het vermogen van elektrische producten dat wordt gebruikt voor AC-uitgang moet minder zijn dan 2000 W. Afhankelijk van de verschillende elektrische producten, wanneer het nominale vermogen minder is dan 2000 W, kunnen sommige airconditioners, motoren en andere apparaten die een onmiddellijke hoge stroom nodig hebben bij het starten, overstroom activeren wanneer de verhouding van de piekwaarde van de nominale stroom hoger is dan 3:1. Op dit moment raden we aan om de elektrische apparaten met een lager vermogen te selecteren.
3. Wanneer de uitgang overbelast, overstroom of kortsluiting is, schakelt het product de bijbehorende uitgang uit en start het automatisch twee keer (met een interval van 20 seconden). Als er nog steeds een overbelastings-, overstroom- of kortsluitingsalarm is, wordt de uitgang vergrendeld en moet handmatig worden opgelost en vervolgens opnieuw worden opgestart. Als de uitgang na het opnieuw opstarten herhaaldelijk stopt, stop dan onmiddellijk met het gebruik (pas na het oplossen van problemen) of neem contact op met de verkoper of onderhoudsagent voor hulp.
4. Wanneer het batterijvermogen tot 0% is ontladen, worden de DC- en AC-uitgang automatisch uitgeschakeld. Alleen wanneer het batterijvermogen tot meer dan 5% is opgeladen, kunnen de DC- en AC-uitgang worden ingeschakeld, wat is om de batterij te beschermen en de levensduur te verlengen.
5. Deze machine ondersteunt gelijktijdig opladen en ontladen.

Schatting van de bedrijfstijd

2000Wh × DOD × η ÷ (belasting W) = oplaadtijd (eenheid: u)
Opmerking: DOD is de ontladingsdiepte van de batterij, η is de lokale omvormerefficiëntie,
DOD=90%, η=88%.

Specificatie

Instructies voor opslag en onderhoud

1. Laad de machine volledig op voordat u deze opbergt.
2. Schakel alle aan/uit-knoppen uit.
3. Om de levensduur van de batterij te behouden, gebruikt en laadt u deze minstens één keer per 6 maanden op.
4. Zorg voor voldoende ventilatie tijdens gebruik of opslag en houd uit de buurt van brandbare materialen of gassen. Stapel niets bovenop het apparaat tijdens opslag of gebruik.
   Onvoldoende ventilatie en/of onjuiste opslag kan schade aan het apparaat veroorzaken.
5. Vermijd blootstelling van het product aan regen of gebruik het product in een vochtige omgeving.
6. Gebruik en bewaar het product in een schone en droge omgeving.
7. Houd dit product uit de buurt van kinderen en huisdieren.
8. Wring de doek uit met water en veeg hem schoon in geval van vuil.

Verklaring

• Sommige wijzigingen kunnen worden aangebracht aan het uiterlijk en de specificaties zonder voorafgaande kennisgeving vanwege de verbetering van het product.
• Ons bedrijf is niet aansprakelijk voor schade veroorzaakt door overmacht, zoals brand, tyfoon, overstroming, aardbeving of de opzettelijke nalatigheid, misbruik of andere abnormale omstandigheden van de gebruiker.
• Er wordt geen compensatie verleend voor het falen van niet-standaard connectoren/accessoires.
• Ons bedrijf aanvaardt geen enkele verantwoordelijkheid als de schade wordt veroorzaakt door het product niet te bedienen volgens de gebruiksmethode in de handleiding.
• Dit product is niet geschikt voor gebruik op de relevante apparatuur of machines die de persoonlijke veiligheid inhouden, zoals atoomenergieapparaten, ruimtevaartapparaten, transportapparaten, medische apparaten, enz., of de apparatuur of machines die zeer betrouwbaar moeten zijn in elektriciteit. Als we dit product gebruiken op de bovengenoemde apparatuur of machine, zijn we niet verantwoordelijk voor persoonlijk ongeval, brandongeval of verkeerde actie van de machine en apparatuur veroorzaakt door het falen van dit product.

Veelvoorkomende fouten en probleemoplossing

Als dit product niet in staat is om andere apparatuur op te laden of van stroom te voorzien, controleer dan volgens de volgende stappen.

1. Zorg ervoor dat de aan/uit-knop is ingeschakeld en dat het aan/uit-knoplampje altijd brandt (groen).
2. Zorg ervoor dat de DC ON / OFF-knop (DC AAN/UIT-knop) en AC ON / OFF-knop (AC AAN/UIT-knop) zijn ingeschakeld.
3. Controleer of de batterijcapaciteit links meer dan 5% is. Als de batterijcapaciteit links minder dan 5% is, laad dan zo snel mogelijk op.
4. Zorg ervoor dat de laadapparatuur voldoet aan de vermogenslimiet van het product, dat wil zeggen dat het laadvermogen binnen het maximale ingangsbereik van elke uitgangsinterface ligt;

Als de bovenstaande stappen het probleem nog steeds niet oplossen, neem dan contact op met de verkoper voor hulp.

FAQ (Veelgestelde vragen)

• What is the depth of discharge (DoD)?
  Om de levensduur van de batterij te verlengen, heeft het draagbare powerstation een DOD-instelling van 90%, wat betekent dat slechts 90% van de batterijcapaciteit kan worden ontladen. Reserveer 10% van de energie om schade aan de batterij door overmatige ontlading te voorkomen.
• Can it be charged and discharged at the same time?
  Ja, het ondersteunt pass-through opladen voor zowel AC- als DC-belastingen. We raden aan om de AC200P minstens één keer per maand volledig op te laden om de levensduur van de batterij te verlengen als u dit doet.
• Can AC output charge refrigerator, air conditioner or electric drill?
  Een lager vermogen voor die apparaten kan worden opgeladen. Het wordt niet aanbevolen om meer dan 1400 W vermogen te gebruiken. Het startvermogen van een koelkast, airconditioner en elektrische boormachine is over het algemeen 5-7 keer het nominale vermogen, wat gemakkelijk een AC-overbelasting kan veroorzaken.
• Can two products be used in parallel?
  Nee.
• Can I use third-party solar panels?
  U kunt alle beschikbare zonnepanelen gebruiken zolang ze MC4-connectoren hebben en wanneer ze aan elkaar zijn bedraad, de spanning tussen 35 V en 150 V ligt en niet meer dan 700 W.
• How do I know if my appliance will work with the product?
  Wanneer u wilt weten welke apparaten van stroom kunnen worden voorzien met uw draagbare powerstation, moet u berekenen hoeveel de continue belastingen zijn van elk apparaat dat u tegelijkertijd wilt gebruiken, om te bepalen of de totale hoeveelheid watt binnen de capaciteit van de generator ligt. U kunt het wattage van het apparaat vinden door te kijken naar de informatie van de fabrikant (deze informatie staat meestal op de meeste apparaten en apparatuur) om het wattage te meten. Tel alle wattages van de apparaten die gebruikt moeten worden bij elkaar op om te bepalen of de totale hoeveelheid watt binnen de maximale continue en piek watt ligt.
• Can I connect the product to my home circult breaker box?
  Kan niet.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bluetti Portable Power Station AC200P Handleiding
