TC Electronic FLASHBACK X4 Handleiding

Inleiding

Over deze handleiding
Deze handleiding geeft je een snel overzicht van hoe je snel aan de slag kunt en een diepgaande blik op de meer geavanceerde functies van het pedaal. Veel leesplezier!
Let op: TC Electronic behoudt zich het recht voor om de inhoud van deze handleiding op elk moment te wijzigen.
Dit is versie 1.0 van de Flashback X4 Delay & Looper handleiding.
Als je na het lezen van deze handleiding nog vragen hebt, gebruik dan TC Electronic Support:
http://support.tcelectronic.com/

Belangrijke veiligheidsinstructies

• Lees deze instructies.
• Bewaar deze instructies.
• Neem alle waarschuwingen in acht.
• Volg alle instructies op.
• Gebruik dit apparaat niet in de buurt van water.
• Maak alleen schoon met een droge doek.
• Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
• Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
• Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
• Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of stekker, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

Waarschuwing

Om het risico op brand of elektrische schokken te verminderen, mag u deze apparatuur niet blootstellen aan druppels of spatten en zorg ervoor dat er geen met vloeistoffen gevulde voorwerpen, zoals vazen, op of in de buurt van de apparatuur worden geplaatst.
Installeer dit product niet in een afgesloten ruimte.

Onderhoud

Al het onderhoud moet worden uitgevoerd door gekwalificeerd personeel.

U wordt gewaarschuwd dat elke wijziging of aanpassing die niet uitdrukkelijk in deze handleiding is goedgekeurd, uw bevoegdheid om deze apparatuur te bedienen ongeldig kan maken.
Volg bij het vervangen van de batterij de instructies voor het omgaan met de batterij in deze handleiding zorgvuldig op.

EMC / EMI

Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels.
Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke interferentie in woonomgevingen. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie met radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen:

• Richt de ontvangstantenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Voor klanten in Canada

Dit digitale apparaat van klasse B voldoet aan de Canadese ICES-003.

Uitpakken en instellen

Klaar...

De Flashback X4 Delay & Looper doos zou de volgende items moeten bevatten:

• 1 Flashback X4 Delay & Looper pedaal
• 1 TC 9V DC voeding met verwisselbare stekkers
• 2 rubberen voetjes voor "non-velcro" montage op het pedaalbord
• 1 USB-kabel voor het overbrengen van TonePrints van de computer naar het pedaal en het updaten van de pedaal firmware
• 1 TC Electronic sticker
• 1 folder over TC's gitaar FX productassortiment.

Controleer alle items op tekenen van transportschade. Informeer in het onwaarschijnlijke geval van transportschade de vervoerder en leverancier.
Bewaar bij schade alle verpakkingsmaterialen, deze kunnen gebruikt worden als bewijs van overmatige handlingskracht.

Start...

• Bevestig de stekker die van toepassing is op uw regio aan de voeding. Sluit de voeding aan op de 9V-aansluiting aan de achterkant van de Flashback X4 Delay & Looper en steek de voeding in een stopcontact.
• Zorg ervoor dat de LOOPER/DELAY schakelaar op "Delay" staat.
• Sluit uw instrument aan op de INPUT MONO-aansluiting aan de achterkant van het pedaal.
• Sluit de OUTPUT MONO-aansluiting aan de achterkant van het pedaal aan op uw versterker.

Spelen!

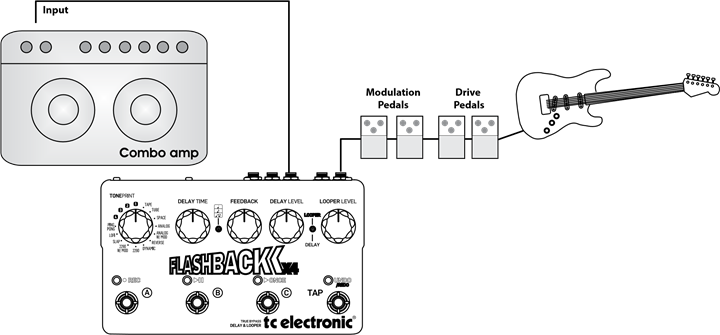

Setup voorbeeld: regulier mono signaalpad

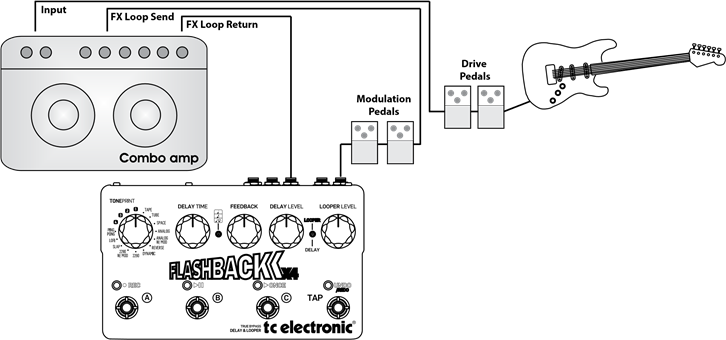

Setup voorbeeld: versterker effect loop

Delay types

"OK... Dus wat doet dit ding?"
"Fijn dat je het vraagt. Allereerst is de Flashback X4 Delay & Looper een eersteklas delay unit – dus laten we het over delays hebben!"

TAPE

Wie houdt er niet van het vloeiende geluid van een oude tape echo machine? De "Tape" (Tape) instelling is een geweldig startpunt met zijn zachte en "waggelende" geluid.

TUBE

Dit delay type is aangepast om te klinken als een oude tube tape echo – net als de "Tape" (Tape) instelling, maar met iets meer warmte. Gebruik deze instelling als je wilt dat je fans het podium controleren op verborgen vintage spullen...

SPACE

Het is moeilijk om niet van het weelderige tape geluid van de originele Roland® Space Echo* te houden. De "Space" (Ruimte) instelling geeft je direct rijke echogeluiden met een beetje Space Echo* mojo.

ANALOG

Dit is zo dichtbij als je kunt komen bij de charmante aard van een oude analoge transistor bucket-brigade delay zonder het echte werk te kopen! Met elke herhaling krijg je meer van die old-school "fade to grey" (vervaging naar grijs) vibe.

ANALOG W/MOD

Maak een reis naar Memory Lane met deze rijke en groots klinkende delay. "Analog w/mod" (Analoog met mod) zal je geluid zeker opfleuren.

REVERSE

Als je er al een tijdje bent, ken je de drill: Neem een gitaarpartij op tape op. Draai de tape om. Speel het af. Dit is een klassiek effect dat beroemd is gemaakt door gitaarlegendes als Jimi Hendrix – en hoewel het een beetje "old school" is, lijkt het reverse effect mensen nog steeds te inspireren om nieuwe dingen uit te proberen.

Probeer dit:
Draai de FEEDBACK knop helemaal naar beneden om alleen het omgekeerde signaal te horen.

DYNAMIC

Stel je voor dat je iemand had die het volume van je delay pedaal verhoogt zodra je een seconde stopt met spelen... en het weer verlaagt als je weer begint met spelen.
Waarom zou je de Flashback X4 Delay & Looper dat niet laten zijn? Dat is wat het "Dynamic" (Dynamisch) delay type doet. Het is vooral handig voor snelle solo partijen waarbij je niet wilt dat de delay herhalingen je spel verstoren.

2290

Er was eens... (d.w.z. in 1985) bracht TC Electronic de 2290 Dynamic Digital Delay uit. Het legde de lat voor professionele delays voor de komende jaren en wordt nog steeds hoog aangeschreven onder delay liefhebbers.
Gebruik de "2290" instelling voor de meest heldere en zuivere delay die je je kunt voorstellen. Dit is de standaard.

2290 W/MOD

Neem het ongerepte geluid van de 2290, stuur het door drie (!) chorus pedalen... et voilà. Als je van het geluid van The Edge houdt, mag je deze instelling niet missen.
Oh, en probeer ondertussen eens te spelen met de SUBDIVISION SELECTOR Switch.

SLAP

Een delay type voor alle dingen country – maar je kunt dit ook gebruiken voor veel andere genres.
Gebruik deze instelling om je rockabilly aan te zetten en hulde te brengen aan het rijke staccato erfgoed van Brian Setzer, Chet Atkins en Scotty Moore, of als alternatief voor reverb.

LOFI

Ben je hi-fi beu? Probeer de "Lofi" (Lofi) instelling om dat vuile gevoel te krijgen.
Van punk tot rock – speel met de knoppen, maar wat je ook doet: Het zal niet mooi klinken.

PING PONG

Net als de bal in het gelijknamige spel, springen de delay herhalingen van links naar rechts (mits je beide uitgangen gebruikt voor een stereo signaal). Het effect is erg breed.
Ping Pong is erg leuk om mee te spelen in stereo – maar het klinkt ook geweldig in mono.

* Alle productnamen zijn handelsmerken van hun respectievelijke eigenaars, die op geen enkele manier geassocieerd of gelieerd zijn aan TC Electronic. Deze productnamen en beschrijvingen worden uitsluitend verstrekt om de producten te identificeren die tijdens de productontwikkeling zijn bestudeerd.

Audio-ingangen en -uitgangen

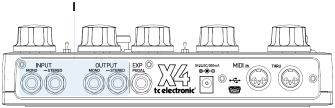

1 - Audio-ingangen en -uitgangen

De Flashback X4 Delay & Looper is uitgerust met ¼" ingangs- en uitgangsaansluitingen.

Audio-ingangen

• Als uw signaalbron mono is, sluit u deze aan op de INPUT MONO-aansluiting.
• Als uw signaalbron stereo is, sluit u de kabel die de linker signaalcomponent draagt aan op de INPUT MONO-aansluiting en de kabel die de rechter signaalcomponent draagt aan op de INPUT –STEREO-aansluiting.

Audio-uitgangen

• Als het volgende apparaat in de signaalketen een mono ingang heeft, sluit u de OUTPUT MONO-aansluiting van de Flashback X4 Delay & Looper aan op de ingang van het andere apparaat.
• Als het volgende apparaat in de signaalketen stereo ingangen heeft, sluit u de OUTPUT MONO-aansluiting van de Flashback X4 Delay & Looper aan op de linker ingang en de OUTPUT –STEREO-aansluiting op de rechter ingang van het apparaat.

"Dus hoe configureer ik de Flashback X4 voor mono- of stereo-bedrijf? Wat als ik mono-ingang en stereo-uitgang wil of..."
"Stop met piekeren – begin met rocken!"

U hoeft zich geen zorgen te maken over mono/stereo configuratieproblemen. De Flashback X4 Delay & Looper maakt gebruik van auto-sensing technologie om te detecteren of u hem in mono of stereo gebruikt – zowel op ingangen als uitgangen.

Ingang expressiepedaal

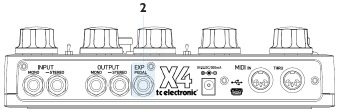

2 - Ingang expressiepedaal

De Flashback X4 Delay & Looper stelt u in staat om een expressiepedaal aan te sluiten (optioneel/niet inbegrepen).
Zodra u een expressiepedaal heeft aangesloten en geconfigureerd, kunt u deze gebruiken om een of meer van de volgende parameters te bedienen:

• Delay Time (Vertragingstijd)
• Feedback Level (Feedbackniveau)
• Delay Level (Vertragingsniveau).
  Deze parameters worden later in deze handleiding uitgelegd.

U kunt definiëren...

• welke parameter(s) u wilt bedienen met een expressiepedaal en
• het bereik van de parameter dat u wilt bedienen.

Een expressiepedaal kiezen

Voor gebruik met de Flashback X4 Delay & Looper heeft u een 25 kOhm lineaire pot expressiepedaal nodig.
Let op: een standaard volume pedaal heeft een 250 kOhm logaritmische pot en kan niet worden gebruikt als expressiepedaal voor de Flashback X4 Delay & Looper.
Als u al een expressiepedaal heeft en u weet niet zeker of u deze kunt gebruiken met de Flashback X4 Delay & Looper, neem dan contact op met uw lokale verkoper of neem contact op met TC Support.

Vertragingsparameters en parameterbereiken toewijzen aan een expressiepedaal

U kunt elke combinatie van de Delay Time (Vertragingstijd), Feedback Level (Feedbackniveau) en Delay Level (Vertragingsniveau) parameters bedienen met een extern expressiepedaal. Om parameters en parameterbereiken in te stellen, gaat u als volgt te werk:

• Sluit een expressiepedaal aan op de EXP PEDAL jack op de Flashback X4 Delay & Looper.
• Schakel de Flashback X4 Delay & Looper in.
• Kies een preset (A, B of C) op de Flashback X4 Delay & Looper.
  De LED van de geselecteerde preset licht op.
• Zet het expressiepedaal in de maximale stand.

• Zet de knoppen voor de parameters die u wilt bedienen op de gewenste maximale waarden.
• Zet het expressiepedaal in de minimale stand.

• Zet de knoppen voor de parameters die u wilt bedienen op de gewenste minimale waarden.
• Houd de voetschakelaar voor de preset ingedrukt om deze instellingen op te slaan.

Parameters en parameterbereiken resetten

Om de parameters en parameterbereiken die zijn toegewezen aan een Flashback X4 Delay & Looper preset te resetten, gaat u als volgt te werk:

• Sluit een expressiepedaal aan op de EXP PEDAL jack op de Flashback X4 Delay & Looper.
• Schakel de Flashback X4 Delay & Looper in.
• Kies de betreffende preset (A, B of C) op de Flashback X4 Delay & Looper.
• Zet het expressiepedaal in de maximale stand.

• Houd de voetschakelaar voor de preset ingedrukt.

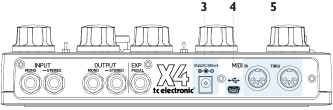

3 - Stroomingang
4 - USB-aansluiting
5 - MIDI IN / MIDI THRU aansluitingen

Stroomingang

Type: standaard 5,5/2,1 mm DC-stekker, midden negatief (meegeleverd).
Om het pedaal van stroom te voorzien, sluit u de voeding die bij de Flashback X4 Delay & Looper is geleverd aan op de stroomingang.
U kunt ook een andere 9V- of 12V-voeding gebruiken, zolang deze 300 mA of meer levert. Gebruik voedingen met geïsoleerde uitgangen om brom te minimaliseren.

USB-aansluiting

U kunt nieuwe TonePrints van de TC website naar uw computer downloaden en deze overzetten naar uw pedaal.

Gebruik de Mini-B naar Type A USB-kabel die bij het pedaal is geleverd om de Flashback X4 Delay & Looper aan te sluiten op een computer. Voor meer informatie over het downloaden en gebruiken van TonePrints, zie http://www.tcelectronic.com/toneprint

MIDI IN / MIDI THRU aansluitingen

Dit zijn standaard MIDI (Musical Instrument Digital Interface) connectoren.

MIDI IN aansluiting

Sluit een computer/DAW (of een ander apparaat dat een MIDI Clock signaal genereert) aan op de MIDI IN aansluiting om het delay tempo van het pedaal te bedienen.
Een inkomend MIDI Clock signaal overschrijft de instellingen van de eigen Delay Time (Vertragingstijd) knop van het pedaal. De Subdivision Selector (Subdivisie Selector) schakelaar definieert echter nog steeds de daadwerkelijke nootwaarden die worden gebruikt om de delays te genereren.
U kunt ook MIDI Program Change berichten van uw computer (of een ander MIDI-apparaat) naar het pedaal sturen om tussen de drie presets van het pedaal te schakelen.

• Program Change bericht #001: Preset A oproepen
• Program Change bericht #002: Preset B oproepen
• Program Change bericht #003: Preset C oproepen

De Flashback X4 Delay & Looper ontvangt MIDI berichten op alle MIDI kanalen (MIDI Omni Mode).

MIDI THRU aansluiting

Om het inkomende MIDI signaal door te sturen naar een ander MIDI-apparaat, sluit u de MIDI THRU aansluiting van de Flashback X4 Delay & Looper aan op de MIDI Input van een ander MIDI-apparaat.

Delay type selector

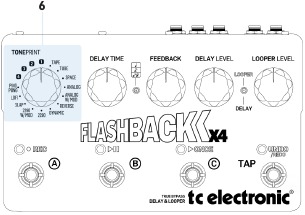

6 - Delay type selector

Gebruik de DELAY TYPE SELECTOR om het type delay te kiezen waarmee u wilt werken. De Flashback X4 Delay & Looper biedt een breed scala aan delays – van klassieke tape delays tot het ongerepte geluid van een TC 2290.
Wanneer u een delay type kiest, "pikt" het gekozen delay type de huidige posities van de delay bedieningsknoppen op (bijvoorbeeld DELAY TIME). Als u echter een preset kiest en een van de delay bedieningsknoppen draait, verandert er niets behalve die ene, specifieke parameter.
De slots "1", "2", "3" en "4" van de Delay Type Selector zijn "placeholders" voor TonePrints. De Flashback X4 Delay & Looper is uitgerust met de volgende standaard TonePrints:

• Delay TonePrint door Steve Morse
• Basic Delay TonePrint door Bumblefoot
• Basic Delay TonePrint door Doug Aldrich
• Synth Delay door James "Munky" Shaffer

Het TonePrint concept

"So what exactly is this TonePrint thing?" (Wat is dit TonePrint ding precies?)
"Amazing, that's what it is! Allow us to explain..." ("Geweldig, dat is het! Laat ons het uitleggen...")

Wanneer u naar uw pedaal kijkt, ziet u slechts een paar knoppen en schakelaars. Ze bedienen echter een groot aantal interne parameters.
TC heeft de relatie gedefinieerd tussen elke knop en alle parameters "onder de motorkap". Maar zou het niet cool zijn om jongens als Steve Stevens, Scott Ian of Paul Gilbert (d.w.z. enkele van 's werelds toonaangevende gitaristen) deze bedieningselementen virtueel te laten herbedraden, en te definiëren wat er achter de schermen zou moeten gebeuren?
Dit is precies wat TonePrint doet.
We werken samen met topgitaristen die het verborgen tonale potentieel van een pedaal verkennen, de bedieningselementen herdefiniëren en hun persoonlijke TonePrints creëren.
TC stelt deze aangepaste TonePrints voor u beschikbaar. Ze uploaden naar uw pedaal is heel eenvoudig, u kunt ze zelfs zo vaak wijzigen als u wilt, en het beste van alles: ze zijn helemaal gratis.

TonePrints overzetten naar het pedaal

"So how do I load new TonePrints into my pedal?" (Hoe laad ik nieuwe TonePrints in mijn pedaal?)
"Use USB, Luke – or beam it." ("Gebruik USB, Luke – of beam het.")

TonePrints via USB overzetten naar het pedaal

• Ga naar www.tcelectronic.com/toneprint.
• Selecteer uw TC product in de "TonePrint by product" (TonePrint per product) zijbalk.
• Download een TonePrint die u wilt proberen.
• Sluit uw TC pedaal en uw computer aan met behulp van de USB-kabel die bij het pedaal is geleverd.
• Draai de Delay Type Selector knop naar de TonePrint Slot ("1", "2", "3" of "4") die u wilt gebruiken voor de nieuwe TonePrint en zet de delay aan.
• Zet uw TC pedaal aan.
• Start de TonePrint applicatie die u hebt gedownload en volg de instructies op het scherm. Het is snel en eenvoudig.

TonePrints overzetten naar het pedaal door te beamen

Voor alle iPhone- en Android-gebruikers hebben we de TonePrint App gemaakt. iPhone-gebruikers kunnen deze downloaden in de App Store van Apple, Android-gebruikers vinden hem op Google Play.

• Start de app op uw smartphone en zoek de TonePrint die u wilt gebruiken.
• Sluit uw gitaar of bas aan op uw TC pedaal.
• Draai de Delay Type Selector knop naar de TonePrint Slot ("1", "2", "3" of "4") die u wilt gebruiken voor de nieuwe TonePrint en zet de delay aan.
• Zet uw TC pedaal aan.
• Zet het volume van uw instrument hoger en zet de pickup selector op één pickup. Houd de luidspreker van uw smartphone naast de gekozen pickup en tik op "Beam to pedal" (Beam naar pedaal).
  (Of volg gewoon de instructies op het scherm van uw telefoon.)

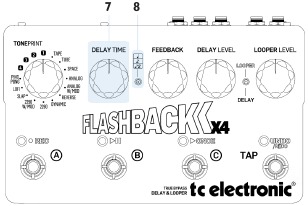

7 - Delay time knop
8 - Subdivision selector switch

DELAY TIME knop

Draai de DELAY TIME knop helemaal naar beneden voor hele korte herhalingen. Draai de DELAY TIME knop omhoog totdat u uw gewenste hoeveelheid delay time (vertragingstijd) vindt. Door de DELAY TIME knop helemaal omhoog te draaien, krijgt u maar liefst zeven seconden delay time (vertragingstijd) voor de meeste delay types.
De knop is zo geschaald dat u zich binnen het meest bruikbare bereik bevindt van de minimale positie tot ongeveer de 3 uur positie. Als u hem verder draait, krijgt u zeer hoge waarden.

Subdivision selector switch

Gebruik deze schakelaar om de nootintervallen te kiezen waarop de delay herhalingen zijn gebaseerd.

• Bovenste positie: kwartnoten
• Middelste positie: gepunteerde achtste noten
• Onderste positie: kwartnoten en gepunteerde achtste noten.

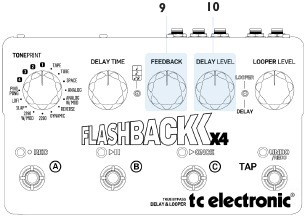

9 - Feedback knop
10 - Delay level knop

FEEDBACK knop

Gebruik de FEEDBACK knop om het gewenste aantal delay herhalingen in te stellen. Door de FEEDBACK knop naar rechts te draaien, krijgt u meer delay herhalingen.

DELAY LEVEL knop

Gebruik de DELAY LEVEL knop om het gewenste niveau van het delay signaal in te stellen. Door de DELAY LEVEL knop naar rechts te draaien, wordt het volume van het delay signaal verhoogd.
In tegenstelling tot de delay level knoppen van sommige andere pedalen, zal de DELAY LEVEL knop van de Flashback X4 Delay & Looper geen invloed hebben op het volume van het droge (onbewerkte) signaal, omdat we niet willen knoeien met het originele signaal van uw instrument.
Analoog-droog-doorvoer zorgt ervoor dat het analoge signaal van uw gitaar door het pedaal gaat zonder te worden gedigitaliseerd, zelfs wanneer het pedaal is ingeschakeld. Dit betekent absoluut geen latency en geen toonkleuring.

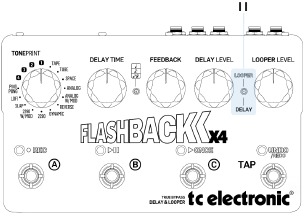

LOOPER/DELAY-schakelaar

11 - LOOPER/DELAY-schakelaar

Gebruik deze LOOPER/DELAY-schakelaar om de functionaliteit van de voetschakelaars A, B en C in te stellen.

• Wanneer de schakelaar in de bovenste positie ("Looper") staat, bedienen de vier schakelaars A, B, C en TAP (UNDO/REDO) de Looper-functies.
• Wanneer de schakelaar in de onderste positie ("Delay") staat, kunnen de drie schakelaars A, B en C worden gebruikt om toegang te krijgen tot de drie presets van de Flashback X4.

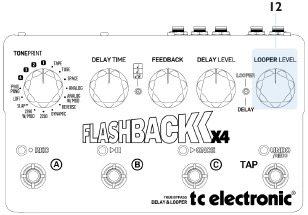

LOOPER LEVEL-knop

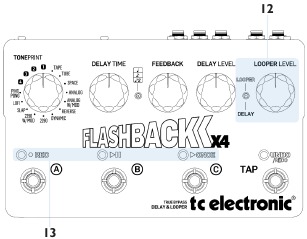

12 - Looper level-knop

Gebruik de LOOPER LEVEL-knop om het afspeelvolume van de Looper-module van de Flashback X4 in te stellen.
U kunt nog steeds het delay-effect gebruiken bij het gebruik van de Looper-module. Als u dit doet, gebruikt u de DELAY LEVEL- en de LOOPER LEVEL-knoppen om de volumes van het effect en de audiolus in evenwicht te brengen.

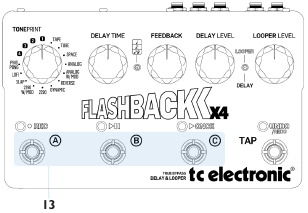

Voetschakelaars voor presets (A / B / C)

13 - Presets

Wanneer de LOOPER/DELAY-schakelaar in de onderste positie ("Delay") staat, kunnen de drie schakelaars A, B en C worden gebruikt om toegang te krijgen tot de drie presets van de Flashback X4 Delay & Looper.
Wanneer de LOOPER/DELAY-schakelaar in de bovenste positie ("Looper") staat, hebt u geen toegang tot presets. In plaats daarvan zijn de huidige posities van de delay-knoppen van toepassing.

Een preset oproepen

Druk op de voetschakelaar die overeenkomt met de preset die u wilt oproepen (gebruiken). Er kan slechts één preset tegelijk actief zijn. De LED van de voetschakelaar van de actieve preset brandt.

Fabriekspresets

De Flashback X4 Delay & Looper wordt geleverd met drie fabriekspresets, maar u kunt deze overschrijven met uw eigen favoriete instellingen.

1. Dit is een Eric Johnson-achtige tape-echo met ergens tussen de 2 en 3 herhalingen.
2. Dit is een wervelende en grote 2290-delay met modulatie op de herhalingen. Geweldig voor clean spelen en volume swells – of als je van U2 houdt...
3. Dit is een korte analoge delay die je geluid wat meer ambiance geeft.

Preset uit / Bypass-modus

Wanneer geen van de drie voetschakelaar-LED's brandt, bevindt het pedaal zich in de bypass-modus en hoort u alleen het droge, onbewerkte signaal.
Als u de interne Kill-Dry dipswitch op de "On"-positie hebt gezet en geen van de drie voetschakelaar-LED's brandt, is er geen signaal aanwezig bij de uitgang van de Flashback X4 Delay & Looper.

Presets opslaan

Wanneer u een preset hebt geselecteerd en u parameters hebt gewijzigd (bijv. de delay-tijd), wilt u mogelijk uw bewerkte versie van de preset opslaan.
Om de huidige delay-instellingen op te slaan, houdt u de voetschakelaar ingedrukt van de momenteel actieve (brandende) preset-slot gedurende ongeveer twee seconden.
De LED's van de TAP-voetschakelaar en de geselecteerde preset knipperen om te bevestigen dat de preset is opgeslagen.

Delay spill-over

De Flashback X4 Delay & Looper heeft twee bypass-modi: True Bypass en Buffered Bypass.

• Wanneer de Flashback X4 Delay & Looper is ingesteld op True Bypass en u de momenteel geselecteerde preset uitschakelt, wordt de delay onmiddellijk uitgeschakeld.
• Wanneer de Flashback X4 Delay & Looper is ingesteld op Buffered Bypass en u de momenteel geselecteerde preset uitschakelt, mag de delay vervagen/"uitklinken".

"Dus wat wordt opgeslagen als onderdeel van een preset?"
"Elke delay-parameter!"

Een preset bevat alle instellingen van de delay-module van de Flashback X4 Delay & Looper, inclusief de TonePrint (d.w.z. als de Delay type-selector is ingesteld op een van de vier TonePrint-slots).
Als u een extern expressiepedaal aan de Flashback X4 Delay & Looper hebt bevestigd, worden de parameters die aan dit expressiepedaal zijn toegewezen ook opgeslagen als onderdeel van de preset.

TonePrints en presets

Wanneer u een preset hebt opgeslagen die een TonePrint gebruikt, kunt u een nieuwe TonePrint uploaden/beamen naar die TonePrint-slot zonder de preset te beïnvloeden. Dit betekent dat de Flashback X4 Delay & Looper u effectief toegang geeft tot zeven TonePrints, zoals dit:

• Upload of beam vier TonePrints naar de vier TonePrints-slots van de Flashback X4 Delay & Looper.
• Schakel over naar TonePrint-slot 1, pas de delay-instellingen aan en sla de resultaten op als Preset A.
• Schakel over naar TonePrint-slot 2, pas de delay-instellingen aan en sla de resultaten op als Preset B.
• Schakel over naar TonePrint-slot 3, pas de delay-instellingen aan en sla de resultaten op als Preset C.
• Laad vier nieuwe TonePrints in de vier TonePrints-slots van de delay type-selector.

U hebt nu toegang tot zeven TonePrints – die in de vier TonePrint-slots en die opgeslagen als onderdeel van de presets A, B en C.

TAP-voetschakelaar

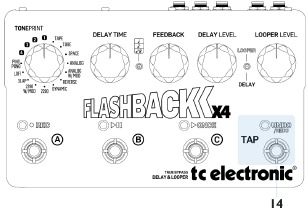

14 - Tap-voetschakelaar

Om de gewenste delay-tijd in te stellen, kunt u ritmisch op de TAP-voetschakelaar tikken. Dit is een alternatief voor het gebruik van de DELAY TIME-knop.
Tik gewoon een paar keer op de TAP-voetschakelaar in het huidige songtempo.
Om het tempo opnieuw aan te passen als het een beetje afwijkt (natuurlijk is de drummer de schuld!), tikt u gewoon nogmaals op de TAP-voetschakelaar in het juiste tempo.
Houd er rekening mee dat het tempo wordt gedefinieerd door te tikken op kwartnoten. Als u echter de Subdivision Selector-schakelaar op de middelste of onderste positie hebt gezet, zijn dat wat u daadwerkelijk hoort, delay-herhalingen met gepunteerde achtste en/of kwartnoten timing.

De Looper-module gebruiken

De Flashback X4 Delay & Looper zijn eigenlijk twee producten in één:

• een delay-pedaal en
• een looper waarmee u audiolussen kunt bouwen door verschillende opnamen van wat u speelt op elkaar te stapelen.

Om de looper-module te bedienen, zet u de LOOPER/DELAY-schakelaar in de "Looper"-stand.

De delay gebruiken in de Looper-modus

U kunt de delay nog steeds gebruiken wanneer u werkt met de looper-module van de Flashback X4 Delay & Looper. Dit betekent dat u lussen kunt opnemen met delay-effecten.
Houd rekening met de volgende verschillen tussen de Delay-modus en de Looper-modus:

• Wanneer de LOOPER/DELAY-schakelaar is ingesteld op "Delay", werkt u meestal met een van de drie delay-presets van de Flashback X4 Delay & Looper.
  Met andere woorden: Ofwel preset A, B of C is actief en de LED van de respectievelijke voetschakelaar brandt.
  Wanneer de LOOPER/DELAY-schakelaar is ingesteld op "Delay" en geen delay-preset actief is, bevindt de Flashback X4 Delay & Looper zich in de bypass-modus. Er komt geen effectsignaal uit het pedaal, alleen het onbewerkte signaal wordt doorgelaten.
• Wanneer de LOOPER/DELAY-schakelaar is ingesteld op "Looper", hebt u geen toegang tot presets. In plaats daarvan zijn de huidige instellingen van de delay-bedieningselementen (DELAY TYPE, DELAY TIME, FEEDBACK, DELAY LEVEL) van toepassing. Dit betekent dat "wat je ziet is wat je hoort" – en wat je hoort wordt opgenomen als onderdeel van een lus.
  Als u dus geen delay-effecten wilt opnemen als onderdeel van uw lussen, draait u de DELAY LEVEL-knop naar de minimale positie.

Een lus opnemen

• Zet de LOOPER DELAY-schakelaar op "Looper".
• Om te beginnen met het opnemen van een lus, tikt u op de REC-voetschakelaar.
• Om de opname te stoppen, tikt u nogmaals op de REC-voetschakelaar.
  U kunt beginnen en stoppen met opnemen terwijl de lus wordt afgespeeld.

Omdat u delay-instellingen kunt wijzigen tijdens het opnemen van lussen, kunt u echt creatief worden bij het stapelen van uw opnamen. U kunt bijvoorbeeld beginnen met een droge baslijn (DELAY LEVEL ingesteld op minimum), vervolgens wat akkoorden toevoegen met een subtiele Tape-delay en het geheel afmaken met een solo gedrenkt in een weelderige "2290 w/mod"-delay.

Een lus continu afspelen

Om het afspelen te starten van een eerder opgenomen lus vanaf het begin, drukt u op de voetschakelaar met het Playback/Pause-symbool. Het afspelen wordt voortgezet totdat u het stopt.

Het afspelen van de lus onmiddellijk stoppen

Om het afspelen onmiddellijk te stoppen, drukt u nogmaals op de voetschakelaar met het Playback/Pause-symbool.

Een lus één keer afspelen

Om een eerder opgenomen lus slechts één keer af te spelen, drukt u op de Playback ONCE-voetschakelaar.

Het afspelen van de lus stoppen aan het einde van de lus

Om het afspelen van de lus te stoppen aan het einde van de luscyclus, drukt u op de Playback ONCE-voetschakelaar. De Playback ONCE-voetschakelaar knippert totdat het einde van de luscyclus is bereikt. Op dit punt wordt het afspelen gestopt.
Dit is erg handig als u een optreden "gracieus" wilt beëindigen (d.w.z. direct aan het einde van een luscyclus) zonder dat u zich zorgen hoeft te maken over het raken van de voetschakelaar op precies het juiste moment.

Een lusopname ongedaan maken

Tijdens het opnemen van een lus wordt elke nieuwe opname bovenop de vorige versie van de lus toegevoegd. Als u echter een fout maakt tijdens een opnamecyclus, kunt u deze ongedaan maken door op de UNDO/REDO-voetschakelaar te drukken.
Als u van gedachten verandert, kunt u nogmaals op de UNDO/REDO-voetschakelaar drukken om de eerder verwijderde opnamecyclus terug te halen.
De undo/redo-functie is niet alleen handig voor het oplossen van fouten – het kan ook worden gebruikt als een creatief hulpmiddel op het podium. Hier is een eenvoudig voorbeeld:

• Neem een baslijn op (luscyclus 1)
• Neem wat akkoorden op (luscyclus 2)
• Neem een melodie op (luscyclus 3)
• Tik op de UNDO/REDO-voetschakelaar om de melodie te verwijderen. Zing of improviseer.
• Tik nogmaals op de UNDO/REDO-voetschakelaar om de eerder opgenomen melodie terug te halen.

Een lus volledig verwijderen

Om uw lusopname (niet alleen de laatste opnamecyclus) volledig te verwijderen, houdt u de UNDO/REDO-voetschakelaar ingedrukt.

Lussen kunnen niet worden opgeslagen

Houd er rekening mee dat hoewel u de instellingen van de delay-module kunt opslaan als presets, u geen lussen kunt opslaan. Wanneer u de Flashback X4 Delay & Looper uitschakelt, wordt de huidige lus gewist.

Bypass-modi

De Flashback X4 Delay & Looper heeft twee bypass-modi: True Bypass en Buffered Bypass. Om de gewenste modus in te stellen, moet je het apparaat openen.

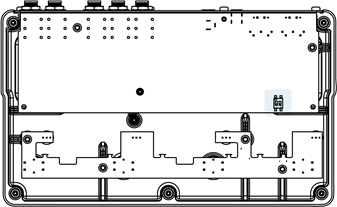

• Schroef de achterplaat los en zoek naar de twee kleine dipswitches die in de illustratie worden weergegeven.
  De linker dipswitch (gelabeld "1") schakelt tussen de True Bypass-modus (dit is de standaardmodus) en de Buffered Bypass-modus.

  True Bypass

  Buffered Bypass

True Bypass-modus

...is een hard-wire bypass die ervoor zorgt dat er absoluut geen kleuring van de toon is wanneer het pedaal wordt omzeild.
Het gebruik van True Bypass op al uw effectpedalen is de juiste keuze voor opstellingen met slechts een paar pedalen en relatief korte kabels voor en na de pedalen.

Buffered Bypass-modus

Als je een lange kabel gebruikt tussen je gitaar en het eerste pedaal, of als je veel pedalen op je board gebruikt, of als je een lange kabel van je board naar de versterker gebruikt... is de beste oplossing waarschijnlijk om de Buffered Bypass-modus te activeren in het eerste en het laatste pedaal in de signaalketen.

"Kan ik het verschil horen tussen een pedaal in True Bypass of Buffered Bypass-modus?"
"Misschien wel, misschien niet – er zijn veel factoren van invloed: actieve versus passieve elementen, single coil versus humbucker, kabelkwaliteit, versterkerimpedantie... Er is geen ultiem antwoord. Gebruik je oren en vind de beste oplossing voor je opstelling!"

Kill-Dry-functie

Met de Kill-Dry-functie kun je (je raadt het al) het droge signaal "killen" en alleen het verwerkte signaal behouden.

Als je dit pedaal gebruikt in de parallelle effectenloop van je gitaarversterker, wil je niet dat het droge (onbewerkte) signaal door het pedaal gaat, omdat dit kan leiden tot ongewenste fase- en annuleringseffecten.
Om Kill-Dry te activeren, moet je het apparaat openen.

• Schroef de achterplaat los en zoek naar de twee kleine dipswitches die in de illustratie worden weergegeven.
  Wanneer het pedaal is ingesteld op de Buffered Bypass-modus, kun je de rechter dipswitch (gelabeld "2") gebruiken om KillDry te activeren.
  Wanneer het pedaal is ingesteld op de True Bypass-modus, is Kill-Dry geen optie.

  Kill-Dry uit

  Kill-Dry aan

De standaardmodus is Kill-Dry uit – d.w.z. dat het droge signaal standaard wel door het pedaal wordt geleid.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download TC Electronic FLASHBACK X4 Handleiding

Beschikbare talen
