FETtec OSD Board Gebruikershandleiding
Functies
- Grafische OSD (STM32)
- Volledige KISS Tuning
- Filter (PID's, Snelheden, Instellingen)
- LED-bediening (RGB LED, Racewire)
- VTX
- Live datagrafieken (Voltage, motortoerental, stroom, motortemperatuur, gyrowaarden, linkkwaliteit)
- KISS GPS-ondersteuning + live kaart
- Aangepast grafisch pilotenlogo
- Stick overlay
- Aangepaste lay-out
Aansluiting via soldeerpads of JST 6-pins stekker (FETtec FC en KISS FC compatibel) + videoaansluiting - KISS FC compatibel
De FETtec OSD werkt met KISS/FETtec FC firmware versie 1.3RC45Y of hoger!
Aansluitschema

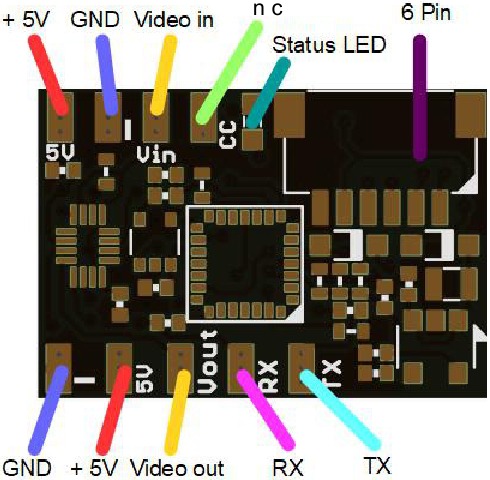

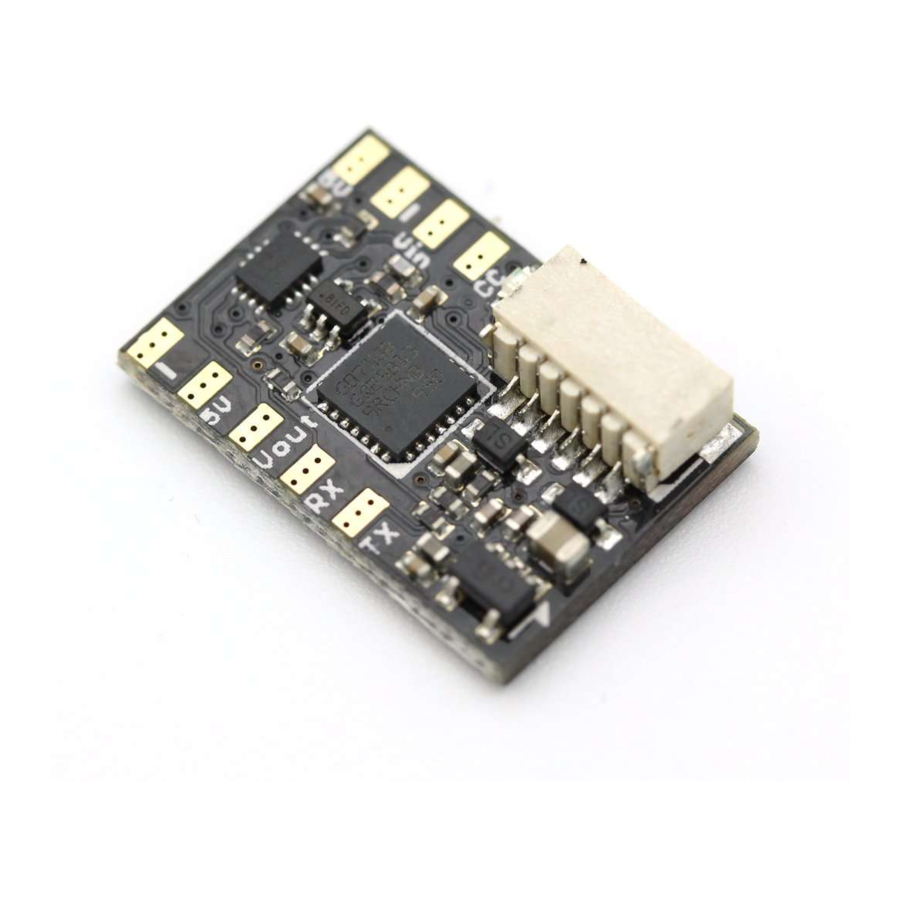

Lay-out
GND – Referentiesignaal Ground
5V van FC
Vin + Vout – Video in en uit
n c – niet aangesloten
JST-SH-1mm 6-pins aansluiting
Afmeting (in mm)
Basisinstellingen

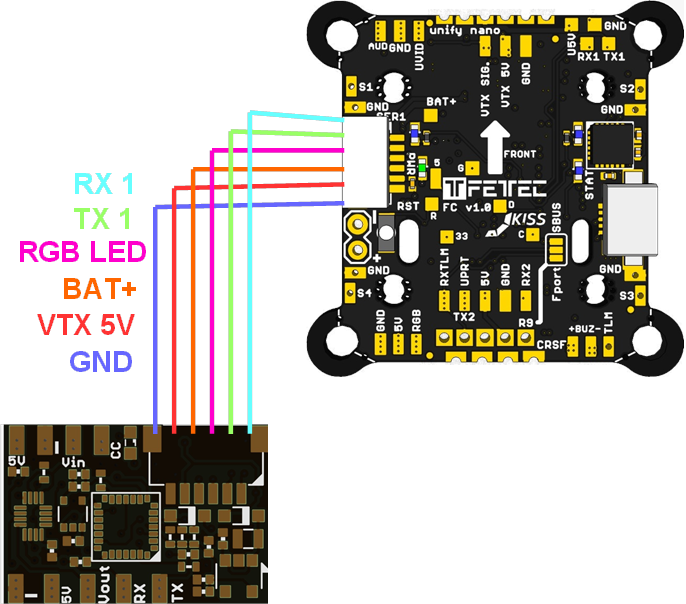

6-pins aansluiting (kabel inbegrepen)
(JST-SH-1mm 6-pins)
Dit kan via een rechte 6-pins adapter worden aangesloten op een seriële poort van een FETtec FC / KISS FC
OSD werkt alleen met aangesloten camera!
FETtec OSD Board naar FETtec KISS FC

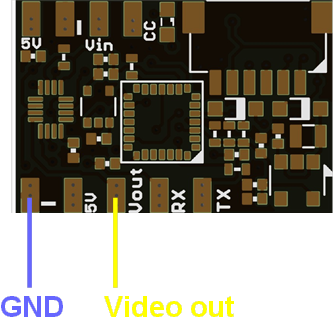

VTX-aansluiting

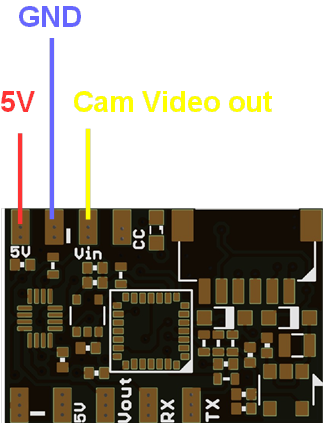

Camera-aansluiting

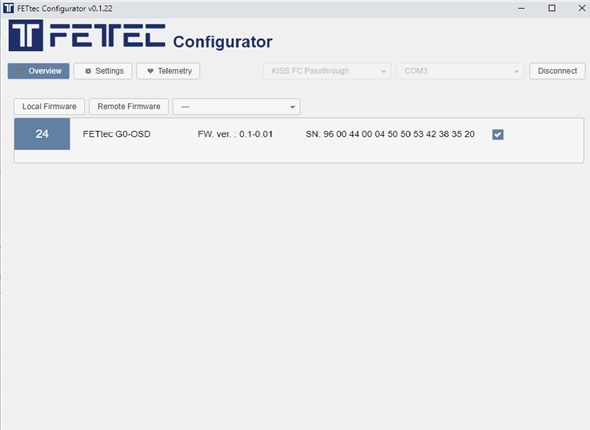

OSD-firmware
Update de FETtec OSD Board voor uw eerste vlucht!
Om de FETtec OSD te updaten, maakt u verbinding met de FETtec Configurator en flasht u via FC passthrough de nieuwste firmware.
Instellingen
Alle instellingen moeten direct in de OSD worden ingesteld
Om in het menu te komen, beweegt u de sticks in de getoonde richting bij de start:
Throttle 50%, beweeg vervolgens Yaw naar links, Pitch omhoog
Mode 1:
Mode 2:

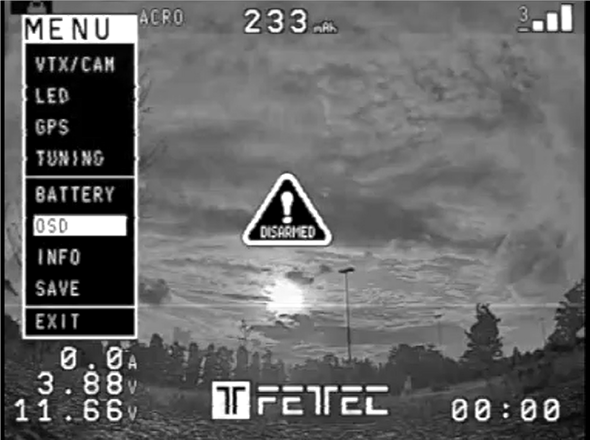

In het menu:

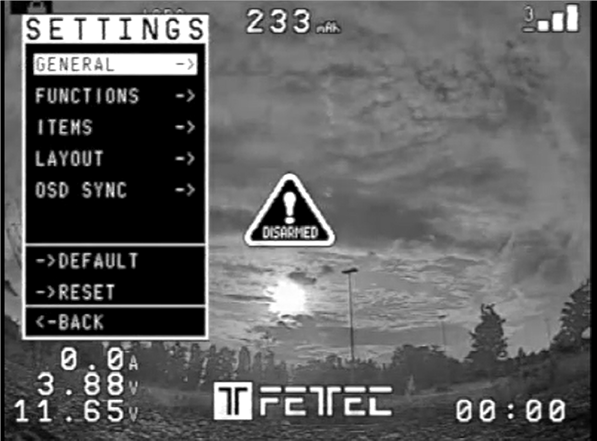

OSD-instellingen:
Problemen in de afbeelding
- OSD SYNC → AUTO SYNC
- Speel in geval van onscherpe lijnen met LEFT/WITH-waarden, probeer WITH-waarden boven 400 te vermijden
- Maak een PAL/NTSC lay-out reset
Elementen verplaatsen in het OSD-menu
Kies LAYOUT → SET POSITIONS (POSITIES INSTELLEN) in de SETTINGS (INSTELLINGEN).
Nu zijn de elementen beweegbaar langs het raster.
Spring tussen de elementen en selecteer ze om een nieuwe positie in te stellen.
Om het ´move menu´ te verlaten, houdt u de stick Yaw enkele seconden naar links
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download FETtec OSD Board Gebruikershandleiding
