Epever MT50 Handleiding

Belangrijke veiligheidsinstructies

BEWAAR DEZE INSTRUCTIES:
Deze handleiding bevat belangrijke veiligheids-, installatie- en bedieningsinstructies voor de Externe Meter.

Algemene veiligheidsinformatie

  • Inspecteer de MT50 grondig na levering. Als er schade wordt geconstateerd, neem dan onmiddellijk contact op met de transporteur of ons bedrijf. Een foto van de schade kan nuttig zijn.
  • Lees alle instructies en waarschuwingen in de handleiding voordat u met de installatie begint.
  • Houd de MT50 uit de buurt van regen, blootstelling, ernstig stof, trillingen, corrosief gas en intense elektromagnetische interferentie.
  • Zorg ervoor dat er geen water in de externe meter komt.
  • Er bevinden zich geen door de gebruiker te onderhouden onderdelen in de controller. Demonteer of probeer deze niet te repareren.

Algemene informatie

Functies

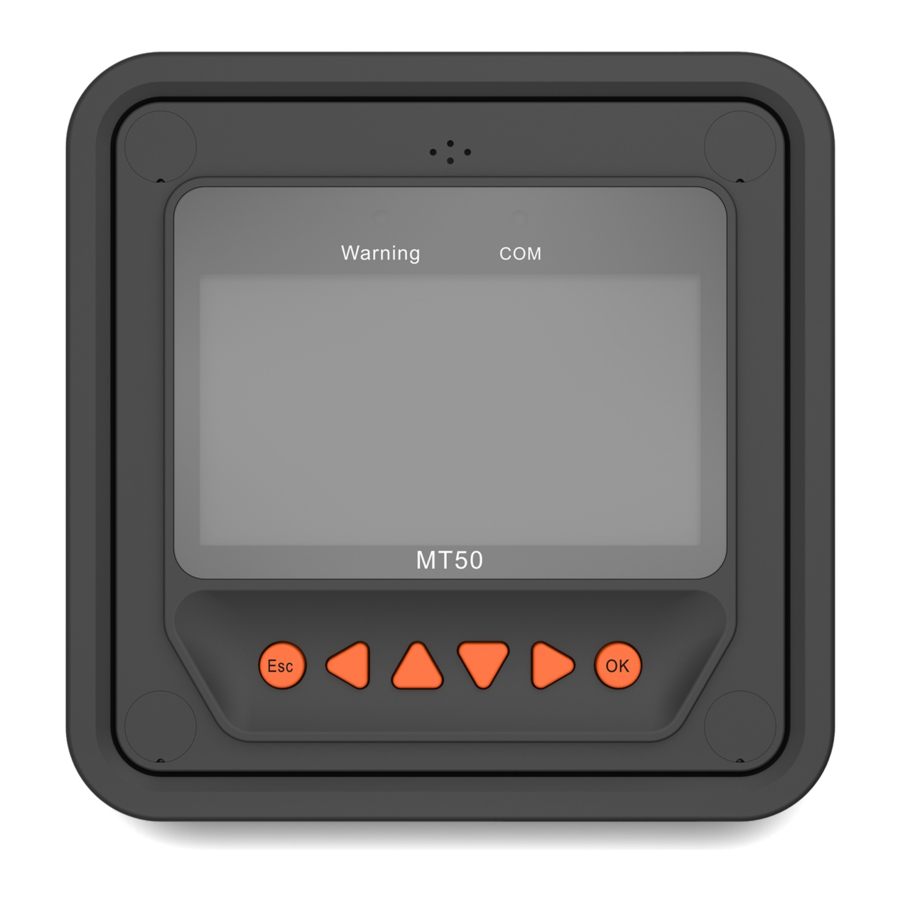

De nieuwe generatie externe display-unit MT50 voor LSxxxxB(P)-, VSxxxxBN- en TracerxxxxBN(P)-controllers is een bijbehorend displayapparaat dat zowel het nieuwste communicatieprotocol als de spanningstechnologiestandaard van zonnecontrollers ondersteunt. De producten hebben vele uitstekende functies:

  • Automatische identificatie en weergave van het type, model en relevante parametergegevens van controllers;
  • Real-time weergave van de operationele gegevens en werkstatus van de aangesloten apparaten in digitale, grafische en tekstuele vormen door een multifunctioneel LCD-scherm met groot scherm;
  • Directe, gemakkelijke en snelle bediening van zes navigatiefunctietoetsen;
  • Zowel data als stroom die over dezelfde kabel lopen, geen externe stroom nodig;
  • Real-time databewaking en externe belastingomschakeling van de controllers, en databladeren en -wijzigingen van apparaatparameters, laadcontroleparameters en belastingcontroleparameters;
  • Real-time weergave en akoestisch alarm van foutinformatie van de aangesloten apparaten;
  • Langere communicatieafstand op basis van RS485.

Belangrijkste functies

Functies zoals de real-time bewaking van de operationele gegevens en werkstatus van een controller, het bladeren en wijzigen van laad-/ontlaadcontroleparameters, het instellen van apparaatparameters en belastingcontroleparameters en het herstellen van de fabrieksinstellingen, op basis van LCD-scherm en functionele toetsbediening.

Aanbevelingen

  • Bevestig dat MT50 alleen mag worden aangesloten op onze LSxxxxB(P)-, VSxxxxBN- en TracerxxxxBN(P)-serie controllers voordat u tot aankoop overgaat;
  • Installeer MT50 niet in een situatie met sterke elektromagnetische interferentie.

Installatie

Afmetingen framebevestiging (mm)
Afmetingen framebevestiging (mm)

Mechanische parameter Parameter
Totale afmeting 114 x 114 x 48.2mm
Montage afmeting 84x 84mm
Aansluiting Φ5

Stappen voor wandinstallatie:
Stap 1: Bepaal en boor schroefgaten op basis van de afmetingen van de framebevestiging van de basis en plaats de plastic expansiebouten;
Stap 2: Gebruik vier ST4.2×32 zelftappende schroeven om het frame te bevestigen;

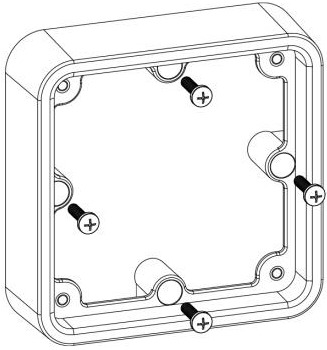

Framebevestiging
Framebevestiging

Stap 3: Gebruik vier M4×8 bolkopschroeven om het MT50-oppervlak op het frame te monteren;
Stap 4: Plaats de vier bijbehorende schroefdoppen in de schroefgaten.

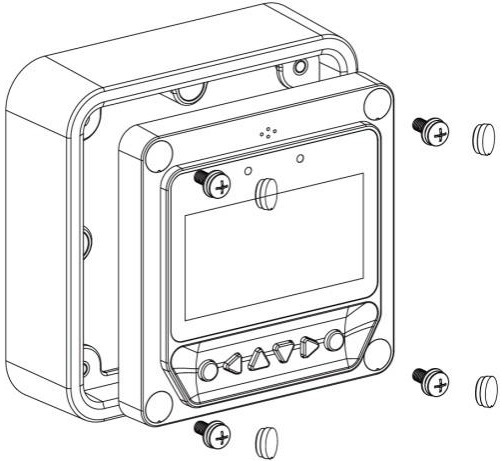

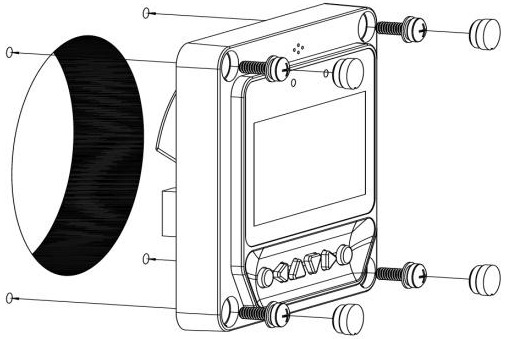

Oppervlaktebevestiging
Oppervlaktebevestiging

Stappen voor oppervlaktebevestiging:
Stap 1: Bepaal en boor schroefgaten op basis van de installatiegrootte van het oppervlak;
Stap 2: Gebruik vier M4×8 kruiskopschroeven met verzonken kop en M4-moeren om het MT50-oppervlak op het paneel te monteren;
Stap 3: Plaats de vier bijbehorende witte schroefdoppen in de schroefgaten.
Oppervlaktebevestiging
Oppervlaktebevestiging

Opmerking: Houd bij de installatie rekening met de ruimte voor het in-/uitpluggen van de communicatiekabel en de lengte van de kabel om te zien of deze geschikt zijn.

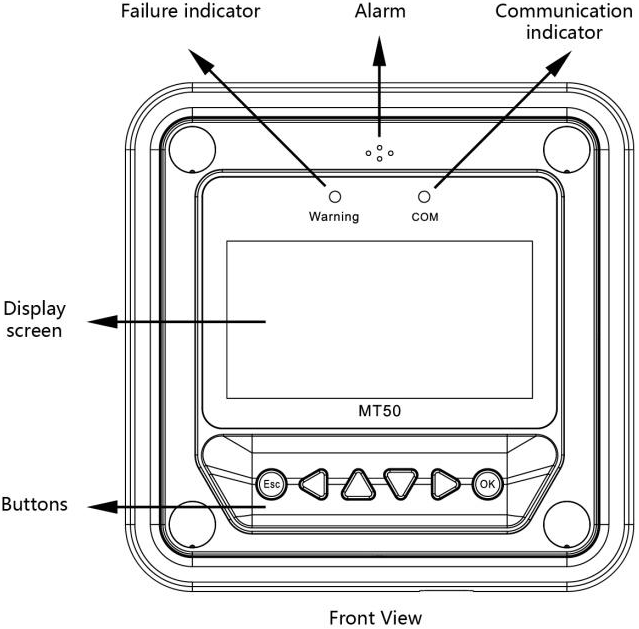

Productkenmerken

Productkenmerken

RS485 communicatie- en stroominterface

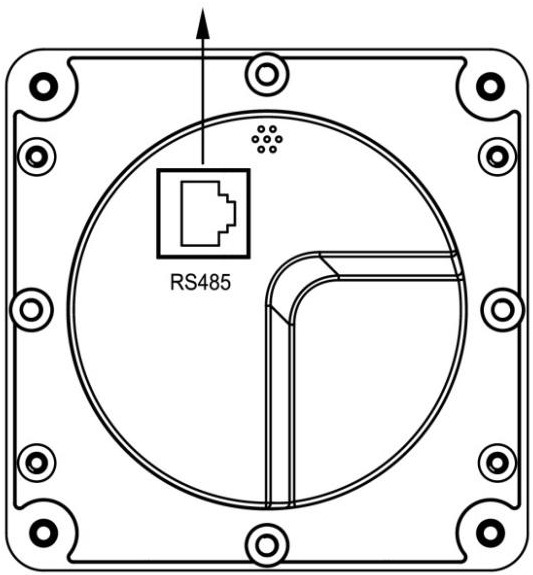

Achteraanzicht
Achteraanzicht

Storing indicator
De storing indicator knippert in geval van een storing in de aangesloten apparaten. Raadpleeg de controllerhandleiding voor foutinformatie.

Alarm
Akoestisch alarm bij storing, kan worden in- of uitgeschakeld.

Communicatie indicator
Geeft de communicatiestatus aan wanneer MT50 is verbonden met de controller.

Display scherm
Man-machine interactie bedieningsinterface.

Knoppen
De meter knoppen omvatten vier navigatieknoppen en twee bedieningsknoppen. Zie de specifieke aanwijzingen in de bedieningshandleiding.

RJ45 communicatie- en stroominterfaces
Communicatie- en voedingskabelinterfaces, gebruikt voor communicatieverbinding met controllers.

Opmerking: Gebruik de communicatiestekker die is gemarkeerd met "MT" om MT50 aan te sluiten

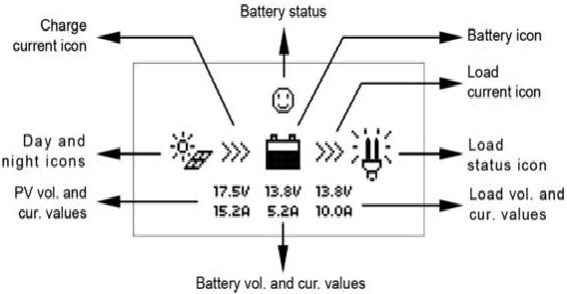

Monitoringscherm
Monitoringscherm

Dag- en nachtpictogrammen

-Nacht, Dag: De drempelspanning is 1V. Hoger dan 1V is overdag.

Laadstroompictogram
Het pictogram is dynamisch als er laadstroom is.

Batterijpictogram
De batterijcapaciteit wordt dynamisch weergegeven

Opmerking: wanneer de batterij in overontladen toestand verkeert, is het weergegeven pictogram "".

Batterijstatuspictogrammen
-Normale spanning, -Onderspanning, -Overontlading.

Belastingsstroompictogram
Het pictogram is dynamisch als er ontlaadstroom is.

Belastingsstatuspictogram

-Belasting aan (Load On), -Belasting uit (Load Off).

Opmerking: In de handmatige modus (Manual Mode) schakelt u de belastingsstatus tussen "AAN" (ON) en "UIT" (OFF) door op de knop "OK" te drukken.

Bediening

Knoppen

Knoppen

De knoppen zijn respectievelijk (van links naar rechts) "ESC", "Left" (Links), "Up" (Omhoog), "Down" (Omlaag), "Right" (Rechts) en "OK" (OK) knoppen, de bediening wordt beschreven in het schematische bedieningsdiagram hieronder:

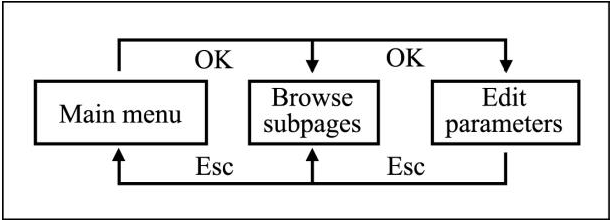

Schematisch bedieningsdiagram
Schematisch bedieningsdiagram
De standaard startpagina is de bladerstand. Druk op de knop en voer het juiste wachtwoord in om de wijzigingsmodus te openen; de en knoppen kunnen worden gebruikt om de cursor te verplaatsen, de en knoppen kunnen worden gebruikt om de parameterwaarden te wijzigen wanneer de cursor zich op de huidige plaats bevindt; de en knoppen kunnen ten slotte worden gebruikt om respectievelijk de wijziging van de besturingsparameters te bevestigen en te annuleren.

Ga naar het hoofdmenu door op "Esc" te drukken. De knoppen "Up" (Omhoog) en "Down" (Omlaag) worden respectievelijk gebruikt om de cursor te verplaatsen om de menu-items te selecteren, de knoppen "OK" (OK) en "ESC" worden respectievelijk gebruikt om de corresponderende pagina's van de menu-items te openen of te verlaten.

  1. Monitoring
  2. Device Info.
  3. Test Operation
  4. Control Para.
  5. Load Set
  6. Device Para
  7. Device PSW.
  8. Factory Reset
  9. Failure Info.
  10. Meter Para.

Real-time monitoring

Er zijn 14 pagina's onder real-time monitoring. Controleer het als volgt:
Real-time monitoring Stap 1

Real-time monitoring Stap 2

Real-time monitoring Stap 3
Real-time monitoring Stap 4

Real-time monitoring Stap 5
Real-time monitoring Stap 6
Real-time monitoring Stap 7

Real-time monitoring Stap 8
Real-time monitoring Stap 9

Real-time monitoring Stap 10

Real-time monitoring Stap 11
Real-time monitoring Stap 12

Real-time monitoring Stap 13
Real-time monitoring Stap 14

Bedieningstips:
Verplaats tussen rijen door op de knoppen "Up" (Omhoog) of "Down" (Omlaag) te drukken. Verplaats langs een rij door op de knoppen "Right" (Rechts) of "Left" (Links) te drukken

Apparaatinformatie

Het productmodel, de parameters en de SN-code van de controllers worden hieronder weergegeven:
Apparaatinformatie Stap 1

Apparaatinformatie Stap 2

Bedieningstips: en knoppen worden respectievelijk gebruikt om de bladerpagina omhoog en omlaag te draaien.

Testbewerking

De testbewerking van de lastschakelaar wordt uitgevoerd op de aangesloten zonne-controller om te zien of de lastuitgang normaal is. De testbewerking heeft geen invloed op de werkinstellingen onder werkelijke belasting, wat betekent dat de zonne-controller de testmodus verlaat wanneer de operationele interface van de test wordt verlaten.
Testbewerking

Bedieningstips: Open de pagina en voer het juiste wachtwoord in; gebruik de en knoppen om de On/Off (Aan/Uit) statuswaarden te wijzigen, terwijl de en knoppen respectievelijk worden gebruikt om de testbewerking te bevestigen en te annuleren.

Controleparameter

Browse- en wijzigingsbewerkingen worden uitgevoerd via de controleparameters van de solar charge controller. Zie het bereik van parameterwijziging in de tabel met controleparameters en de pagina met controleparameters in het onderstaande diagram:

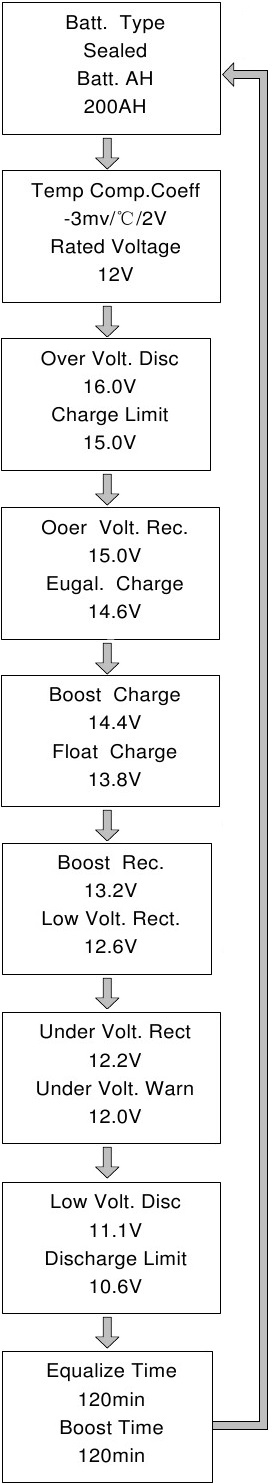

Controleparameter

Tabel met controleparameters

Parameters Standaard Bereik
Batterijtype Sealed (Gesloten) Sealed (Gesloten)/Gel/Flooded (Overstroomd)/User (Gebruiker)
Batterij Ah 200Ah 1~9999Ah
Temperatuurcompensatiecoëfficiënt -3mv/℃/2V 0~-9mv
Nominale spanning Auto Auto/12V/24V/36V/48V

Batterijspanningsparameters
(Parameters zijn in een 12V-systeem bij 25℃, gebruik X 2 in 24V, X 3 in 36 V en X 4 in 48 V-systeem)

Batterij oplaad instelling Sealed (Gesloten) Gel Flooded (Overstroomd) User (Gebruiker)
Overspanningsuitschakelspanning 16.0V 16.0V 16.0V 9~17V
Laadlimietspanning 15.0V 15.0V 15.0V 9~17V
Overspanning heraansluitspanning 15.0V 15.0V 15.0V 9~17V
Equalize laadspanning 14.6V —— 14.8V 9~17V
Boost laadspanning 14.4V 14.2V 14.6V 9~17V
Float laadspanning 13.8V 13.8V 13.8V 9~17V
Boost heraansluit laadspanning 13.2V 13.2V 13.2V 9~17V
Lage spanning heraansluitspanning 12.6V 12.6V 12.6V 9~17V
Onderspanningswaarschuwing heraansluitspanning 12.2V 12.2V 12.2V 9~17V
Onderspanningswaarschuwingsspanning 12.0V 12.0V 12.0V 9~17V
Lage spanning uitschakelspanning 11.1V 11.1V 11.1V 9~17V
Ontladingslimietspanning 10.6V 10.6V 10.6V 9~17V
Equalize duur 120min —— 120min 0~180min
Boost duur 120min 120min 120min 10~180min.

Opmerkingen:

  1. Wanneer het batterijtype verzegeld, gel, overstroomd is, is het aanpassingsbereik van de egalisatieduur 0 tot 180 minuten en de boostduur 10 tot 180 minuten.
  2. De volgende regels moeten in acht worden genomen bij het wijzigen van de parameterwaarde in het gebruikersbatterijtype (de standaard fabrieksinstelling is hetzelfde als het verzegelde type):
    1. Overspanningsuitschakelspanning > Laadlimietspanning ≥ Equalize Laadspanning ≥ Boost Laadspanning ≥ Float Laadspanning > Boost Heraansluit Laadspanning.
    2. Overspanningsuitschakelspanning > Overspanning Heraansluitspanning
    3. Lage spanning Heraansluitspanning > Lage spanning Uitschakelspanning ≥ Ontladingslimietspanning.
    4. Onderspanningswaarschuwing Heraansluitspanning > Onderspanningswaarschuwingsspanning ≥ Ontladingslimietspanning.
    5. Boost Heraansluit Laadspanning > Lage spanning Uitschakelspanning.

OpmerkingOPMERKING: Raadpleeg de gebruikershandleiding of neem contact op met de verkoop voor meer informatie over de instellingsprocedure.

Belastinginstelling

De pagina met belastinginstellingen kan worden gebruikt om de vier werkingsmodi voor de belasting in te stellen van de aangesloten solar controller (Manual (Handmatig), Light on/off (Licht aan/uit), Light on+timer (Licht aan+timer), Time control (Tijdbesturing))
Belastinginstelling Stap 1

Belastinginstelling Stap 2


Belastinginstelling Stap 3

Belastinginstelling Stap 4


Belastinginstelling Stap 5

Belastinginstelling Stap 6

Belastinginstelling Stap 7


Belastinginstelling Stap 8

Belastinginstelling Stap 9

Belastinginstelling Stap 10

Manual (Handmatig) control (bediening)

Mode (Modus) Introductions (Introducties)
On (Aan) Load (Belasting) is on (aan) all the time (de hele tijd) if battery capacity (als de batterijcapaciteit) is enough (voldoende) and no abnormal conditions (en er geen abnormale omstandigheden) happen (voorkomen).
Off (Uit) Load (Belasting) is Off (uit) all the time (de hele tijd).

Light On/Off (Licht aan/uit)

Light On voltage (Licht aan spanning) (Night threshold (Nacht drempelwaarde)) When input voltage (Wanneer ingangsspanning) of solar module (van zonnemodule) is lower than Light On voltage (lager is dan Licht aan spanning), it automatically turns on load output (wordt de belasting automatisch ingeschakeld) if battery capacity (als de batterijcapaciteit) is enough (voldoende) and no abnormal conditions (en er geen abnormale omstandigheden) happen (voorkomen).
Light Off voltage (Licht uit spanning) (Day threshold (Dag drempelwaarde)) When input voltage (Wanneer ingangsspanning) of solar module (van zonnemodule) is higher than Light Off voltage (hoger is dan Licht uit spanning), it automatically turns off load output (wordt de belasting automatisch uitgeschakeld).
Delay time (Vertragingstijd) The confirmation time (De bevestigingstijd) for Light signal (voor lichtsignaal). During the period (Gedurende de periode), if light signal voltage (als de lichtsignaalspanning) continues matching (blijft overeenkomen met) Light On/Off voltage (Licht aan/uit spanning), it will carry out corresponding actions (worden overeenkomstige acties uitgevoerd) (The time adjustment range (Het tijdaanpassingsbereik): 0~99mins).

Light On+ timer (Licht aan+ timer)

Working time 1 (Werktijd 1) (T1) Load working period (Belastingwerkperiode) after light control (na lichtregeling) turns on load (belasting inschakelt) Any of the working time (Als een van de werktijden) is set as "0" (is ingesteld op "0"), it means (betekent dit) this time will stop working (dat deze tijd stopt met werken). The real working time (De werkelijke werktijd) of T2 depends on (van T2 is afhankelijk van) the Night time (de Nachttijd), and the length of (en de lengte van) T1, T2.
Working time 2 (Werktijd 2) (T2) Load working period (Belastingwerkperiode) before light control (voordat lichtregeling) turns off load (belasting uitschakelt)
Night time (Nachttijd) Total night time (Totale nachttijd) controller get from calculation (controller verkregen uit berekening) (≥3h)

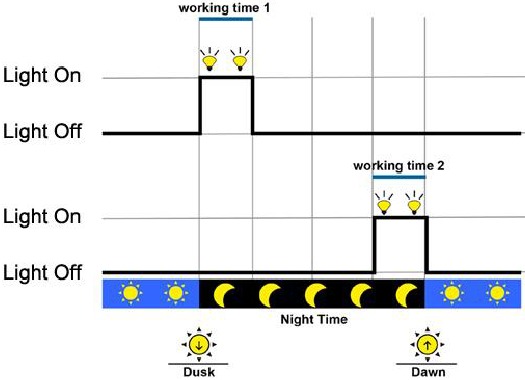

Light On+ timer

Time control (Tijdbesturing)

Working time1 (Werktijd 1) (T1) Control on/off time (Regel in-/uitschakeltijd) of load (van belasting) through real-time clock mode (via realtime klokmodus). Working time 1 (Werktijd 1) is the compulsory load working time interval (is het verplichte belastingwerktijdinterval). Working time 2 (Werktijd 2) is an optional (is optioneel).
Working time2 (Werktijd 2) (T2) Realize the dual timer function (Realiseer de dubbele timerfunctie) of the load control (van de belastingregeling) through real-time clock mode (via realtime klokmodus).

Apparaatparameter

The software version information (De softwareversie-informatie) of solar charge controller (van solar charge controller) could be checked (kan worden gecontroleerd) via the page of device parameters (via de pagina met apparaatparameters), and device data (en apparaatgegevens) like device ID (zoals apparaat-ID), device LCD backlight time (LCD-achtergrondverlichtingstijd van het apparaat) and device clock (en apparaatklok) could be checked and modified (kunnen worden gecontroleerd en gewijzigd). The page of device parameter (De pagina met apparaatparameters) in the diagram below (in het onderstaande diagram):
Apparaatparameter Stap 1

Apparaatparameter Stap 2

Note (Opmerking): the bigger the ID value (hoe groter de ID-waarde) of the connection device (van het aangesloten apparaat), the longer the Meter communication identification interval (hoe langer het Meter communicatie-identificatie-interval) (the maximum interval<6 minutes (het maximale interval<6 minuten)).

Type Notes (Opmerkingen)
Ver Solar charger controller software and hardware version numbers (Software- en hardwareversienummers van de solar charger controller).
ID Solar charger controller communication ID numbers (Communicatie-ID-nummers van de solar charger controller).
Bklight Solar charger controller LCD backlight working time (LCD-achtergrondverlichtingstijd van de solar charger controller).
Month-Day-Year H:M:S Solar charger controller internal clock (Interne klok van de solar charger controller).

Apparaatwachtwoord

Het wachtwoord van de solar laadregelaar kan worden gewijzigd via de pagina met het apparaatwachtwoord; het apparaatwachtwoord is een 6-cijferig getal dat vereist is voordat de wijzigingsmodus van de pagina's "Control parameter" (Controleparameter), "Load setting" (Laadinstelling), "Device parameter" (Apparaatparameter), "Device password" (Apparaatwachtwoord), "Factory reset" (Fabrieksreset) kan worden geopend. De pagina met het apparaatwachtwoord in het onderstaande diagram:
Apparaatwachtwoord

Opmerking: het standaardwachtwoord van de solar laadregelaar is "000000"

Fabrieksreset

De standaard parameterwaarden van de solar laadregelaar kunnen worden hersteld via de pagina "Factory reset" (Fabrieksreset), wat betekent dat de "Control parameter" (Controleparameter), "Load setting" (Laadinstelling), "Charge mode" (Laadmodus) en "Device password" (Apparaatwachtwoord) van de apparaten kunnen worden teruggezet naar de fabrieksinstellingen (het standaard fabrieks wachtwoord van de apparaten is "000000").
Fabrieksreset

Foutinformatie

De huidige foutinformatie van de solar laadregelaar kan worden gecontroleerd via de pagina "Failure information" (Foutinformatie) (er kunnen maximaal 15 foutmeldingen worden weergegeven); wanneer de fouten van de solar laadregelaar zijn verholpen, wordt de bijbehorende foutinformatie ook automatisch verwijderd.
Foutinformatie

Foutinformatie Details
Load MOS-Short De MOSFET van de laaddriver is kortgesloten.
Load Circuit Het laadcircuit is kortgesloten.
Load O. cur. Het laadcircuit heeft overstroom.
Input O. cur. De PV-ingangsstroom is te hoog.
RPP Short De MOSFET van de beveiliging tegen omgekeerde polariteit is kortgesloten.
RPP Break De MOSFET van de beveiliging tegen omgekeerde polariteit is onderbroken.
Char. MOS-Short De MOSFET van de laaddriver is kortgesloten.
Input O. Cur. De ingangsstroom is te hoog.
Disc. O.O.Ctrl. De ontladingswerking is buiten controle.
Ctrler O.Temp. De controller is oververhit.
Comm. Timeout De communicatie heeft een time-out.

Meterparameter

Het metermodel, de software- en hardwareversie en het SN-nummer kunnen worden gecontroleerd via de pagina "Meter parameter" (Meterparameter). En de drie parameters (Switch pages (Schakel pagina's), Backlight (Achtergrondverlichting), Audible alarm (Hoog alarm)) kunnen ook worden bekeken en gewijzigd.
Meterparameter stap 1

Meterparameter stap 2

Opmerking: wanneer de instelling is voltooid, wordt de automatische schakelpagina pas na tien minuten effectief.

Parameters Standaard Bereik Opmerking
Sw-Pages 0 0~120S De automatische omschakelinverter voor real-time monitoringpagina
BKlight 20 0~999S LCD-achtergrondverlichtingstijd
AudiAlam OFF ON/OFF Schakel de akoestische alarmfunctie ON (Aan) /OFF (Uit) in geval van een storing op de solar laadregelaar

Technische specificaties

Elektrische parameter

Eigen verbruik Backlight en akoestisch alarm AAN<65mA
Backlight AAN<23mA
Backlight UIT<15mA

Mechanische parameter

Afmetingen voorplaat 98×98 mm
Afmetingen frame 114×114 mm
Type connector RJ45
Meterkabel Standaard 2m, Max 50 m
Gewicht meter Eenvoudige verpakking: 0.23 Kg
Standaard verpakking: 0.32 Kg

Omgevingsparameter

Omgevingstemperatuur -20℃~+70℃

Definities van interface pinnen
Definities van interface pinnen
Data kabel pin definities

Pin nr. Definitie
1 Power+5~12V input
2 Power+5~12V input
3 RS485-B
4 RS485-B
5 RS485-A
6 RS485-A
7 GND
8 GND

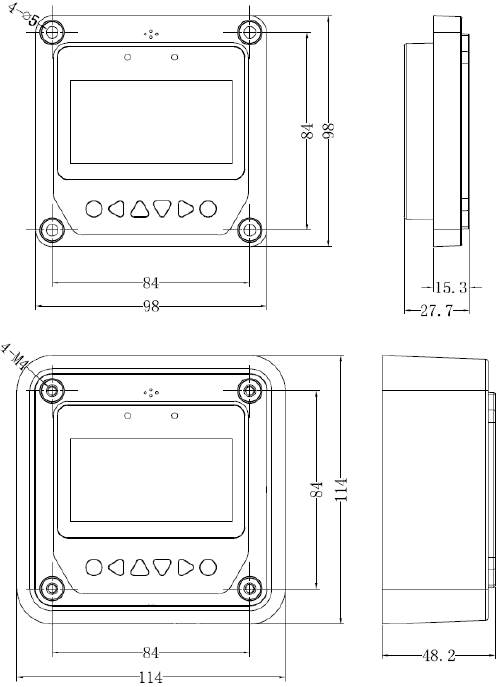

AFMETINGEN AFSTANDSMETER (mm)
AFMETINGEN AFSTANDSMETER (mm)
Wijzigingen zonder voorafgaande kennisgeving voorbehouden! Versienummer: V2.1

BEIJING EPSOLAR TECHNOLOGY CO.,LTD.
Tel: +86-10-82894112 / 82894962
Fax: +86-10-82894882
E-mail: info@epsolarpv.com
Website: http://www.epever.com/

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Epever MT50 Handleiding

Beschikbare talen

Inhoudsopgave
