Epever Tracer-BN Series MPPT Handleiding

Belangrijke Veiligheidsinstructies

Bewaar deze handleiding voor toekomstig gebruik. Deze handleiding bevat alle instructies over veiligheid, installatie en bediening voor Maximum Power Point Tracking (MPPT) controllers in de Tracer-BN serie ("de controller" wordt in deze handleiding genoemd).

Algemene Veiligheidsinformatie

• Lees zorgvuldig alle instructies en waarschuwingen in de handleiding voor de installatie.
• Er bevinden zich geen door de gebruiker te onderhouden onderdelen in de controller. Demonteer of probeer de controller NIET te repareren.
• Monteer de controller binnenshuis. Voorkom blootstelling aan de elementen en zorg ervoor dat er geen water in de controller komt.
• Installeer de controller op goed geventileerde plaatsen, de koelvin van de controller kan tijdens gebruik erg heet worden.
• Het wordt aangeraden om geschikte externe zekeringen/onderbrekers te installeren.
• Zorg ervoor dat alle verbindingen met het PV-paneel zijn uitgeschakeld en de zekeringen/onderbrekers dicht bij de batterij zijn gesloten voor de installatie en aanpassing van de controller.
• Stroomaansluitingen moeten strak blijven zitten om overmatige verhitting door een losse verbinding te voorkomen.

Algemene Informatie

Overzicht

Hartelijk dank voor het kiezen van een MPPT solar laadcontroller, Tracer-BN serie. Gebaseerd op een algemeen negatief ontwerp en een geavanceerd MPPT controle algoritme, met een gegoten aluminium ontwerp voor warmteafvoer, zijn producten in deze serie artistiek, economisch en praktisch.
Met het MPPT controle algoritme kunnen producten van deze serie, in elke situatie, snel en nauwkeurig het beste maximum power point (MPP) van het fotovoltaïsche paneel volgen, om de maximale zonne-energie op tijd te verkrijgen, wat de energie-efficiëntie aanzienlijk verbetert. Met de Modbus communicatie protocol interface is het handig voor klanten om toepassingen uit te breiden en te monitoren in verschillende gebieden zoals telecommunicatie basisstations, huishoudelijke systemen, caravansystemen, straatverlichtingssystemen, wildernis monitoringsystemen, enz.
De allround elektronische fout zelf-test functie en verbeterde elektronische beveiligingsfunctie kunnen schade aan systeemcomponenten als gevolg van installatiefouten of systeemfouten zoveel mogelijk vermijden.

Kenmerk:

• Geavanceerde Maximum Power Point Tracking (MPPT) technologie, met een efficiëntie van niet minder dan 99,5%.
• Hoogwaardige componenten, die de systeemprestaties perfectioneren, met een maximaal conversie rendement van 98%.
• Ultra-snelle tracking snelheid en gegarandeerde tracking efficiëntie.
• Nauwkeurige herkenning en tracking van meerdere power points.
• Betrouwbare automatische limietfunctie van maximaal PV ingangsvermogen, waardoor er onder geen enkele omstandigheid overbelasting kan optreden.
• Breed MPP bedrijfsspanningsbereik.
• Gegoten aluminium ontwerp, dat zorgt voor een uitstekende warmteafvoer eigenschap.
• 12/24VDC automatische identificatie van de systeemspanning of door de gebruiker gedefinieerde werkspanning.
• LED indicatoren die de systeemstatus weergeven, eenvoudig en duidelijk.
• Meerdere laadregeling modi: handmatige regeling, licht AAN/UIT, licht Aan+Timer en tijdregeling.
• Ondersteuning voor 4 laadopties: Sealed (Gesloten), Gel, Flooded (Vloeibaar) en User (Gebruiker).
• Batterij temperatuur compensatie functie.
• Real-time energiestatistieken functie.
• Met RS-485 communicatie bus interface en Modbus communicatieprotocol, is het beschikbaar om te voldoen aan verschillende communicatie eisen in verschillende situaties.
• Beschikbaar voor PC monitoring en externe display unit aansluiting zoals MT50 en dergelijke, waardoor real-time data controle en parameter instelling mogelijk is.
• Ondersteuning van software upgrade.

Kenmerken

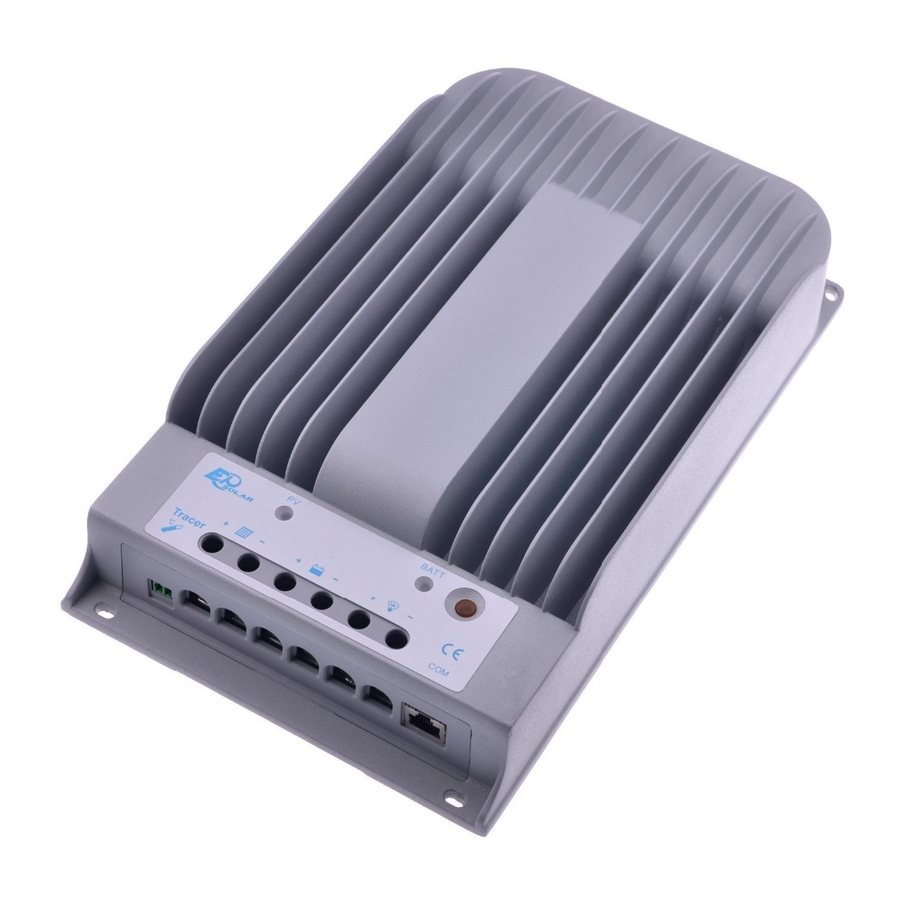

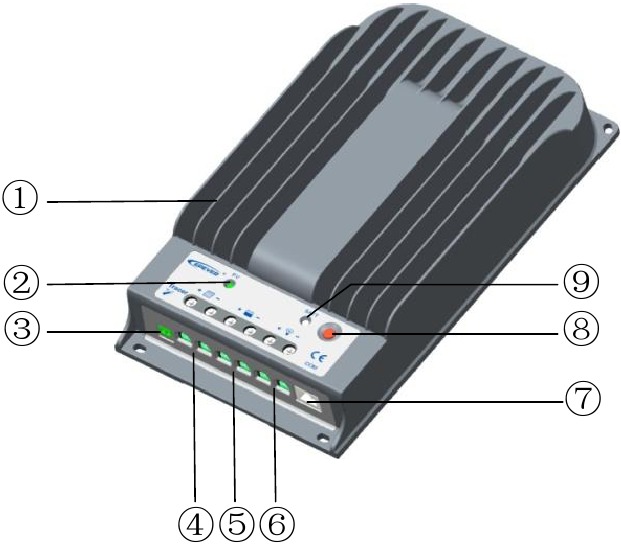

Figuur 1-1 Tracer-BN Serie Kenmerken

1. Koelvin
2. Oplaad LED indicator
3. RTS¹ Poort
4. Zonne-paneel Aansluiting
5. Batterij Aansluiting
6. Laad Aansluiting
7. RS-485² Poort
8. Knop
9. Batterij LED indicator

Uitleg:

¹ Aansluiting voor een RTS (Remote Temperature Sensor) (Externe Temperatuur Sensor) om de batterijtemperatuur op afstand te detecteren.
² Monitor controller via PC en update controller software via RS485 (RJ45 interface).

Accessoires Instructies

1. Externe Temperatuur Sensor (Model: RTS300R47K3.81A)
   Verzamelen van de batterijtemperatuur voor het uitvoeren van temperatuurcompensatie van controleparameters, de standaard lengte van de kabel is 3m (lengte kan worden aangepast). De RTS300R47K3.81A wordt aangesloten op de poort (3^e) op de controller.
   LET OP: Als u de RTS loskoppelt, wordt de temperatuur van de batterij ingesteld op een vaste waarde van 25ºC.
2. Externe Meter (Model: MT50)
   De digitale externe meter geeft systeem informatie, foutindicaties, parameter instellingen en zelfdiagnose weer.
3. Super Parameter Programmeur (Model: SPP-02)
   De SPP-02 kan een een-knops instelling realiseren die geschikt is voor het instellen van producten in bulk hoeveelheden in de projecten.
4. USB Naar RS-485 converter (Model: CC-USB-RS485-150U)
   USB Naar RS-485 converter wordt gebruikt om elke controller op het netwerk te monitoren met behulp van Solar Station PC software en de firmware bij te werken. De lengte van de kabel is 1,5m. De CC-USB-RS485-150U wordt aangesloten op de RS-485 poort op de controller.

Maximum Power Point Tracking Technologie

Vanwege de niet-lineaire kenmerken van het zonnepaneel is er een maximaal energie output punt (Max Power Point) op zijn curve. Traditionele controllers, met schakel laadtechnologie en PWM laadtechnologie, kunnen de batterij niet opladen op het maximale power point, dus kunnen ze niet de maximale energie oogsten die beschikbaar is van het PV-paneel, maar de solar laadcontroller met Maximum Power Point Tracking (MPPT) Technologie kan het punt vergrendelen om de maximale energie te oogsten en aan de batterij te leveren.
Het MPPT algoritme van ons bedrijf vergelijkt en past continu de werkpunten aan om te proberen het maximale power point van het paneel te lokaliseren. Het tracking proces is volledig automatisch en vereist geen aanpassing door de gebruiker.
Zoals Figuur 1-2, de curve is ook de karakteristieke curve van het paneel, de MPPT technologie zal de batterij laadstroom 'boost' geven door het MPP te volgen. Ervan uitgaande dat het conversie rendement van het zonnestelsel 100% is, wordt op die manier de volgende formule vastgesteld:

Ingangsvermogen (P_PV)= Uitgangsvermogen (P_Bat)

Ingangsspanning (V_Mpp) *ingangsstroom (I_PV) =Batterijspanning (V_Bat) *batterijstroom (I_Bat)

Normaal gesproken is de V_Mpp altijd hoger dan V_Bat, vanwege het principe van energiebehoud is de I_Bat altijd hoger dan I_PV. Hoe groter het verschil tussen V_Mpp &V_Bat, hoe groter het verschil tussen I_PV& I_Bat. Hoe groter het verschil tussen paneel en batterij, hoe groter de vermindering van het conversie rendement van het systeem, dus het conversie rendement van de controller is bijzonder belangrijk in het PV-systeem.
Figuur 1-2 is de maximale power point curve, het gearceerde gebied is het laadbereik van de traditionele solar laadcontroller (PWM Charging Mode), het is duidelijk te zien dat de MPPT mode het gebruik van de zonne-energiebron kan verbeteren.
Volgens onze test kan de MPPT controller 20%-30% efficiëntie verhogen in vergelijking met de PWM controller. (De waarde kan fluctueren als gevolg van de invloed van de omgevingsomstandigheden en het energieverlies.)

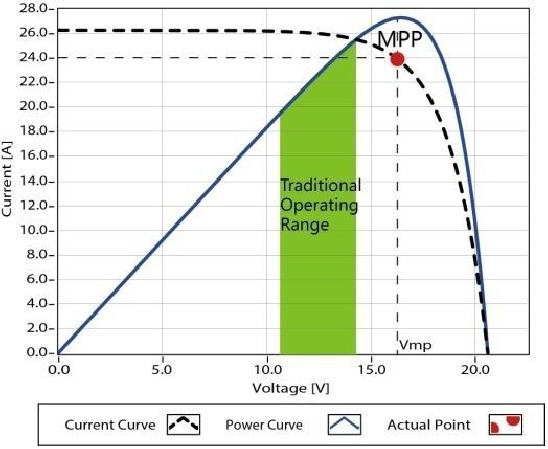

Figuur 1-2 Maximum Power Point Curve

In de praktijk, als gevolg van schaduw van wolken, bomen en sneeuw, kan het paneel Multi-MPP lijken, maar in werkelijkheid is er slechts één echt Maximum Power Point. Zoals de onderstaande figuur 1-3 laat zien:

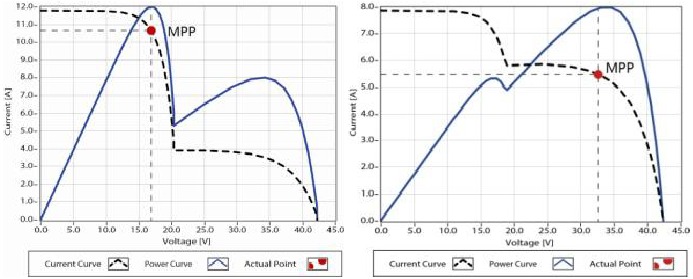

Figuur 1-3 Mutil-MPP Curve

Als het programma niet goed werkt na het verschijnen van Multi-MPP, zal het systeem niet werken op het echte maximale power point, wat de meeste zonne-energiebronnen kan verspillen en de normale werking van het systeem ernstig kan beïnvloeden. Het typische MPPT algoritme, ontworpen door ons bedrijf, kan het echte MPP snel en nauwkeurig volgen, de benuttingsgraad van het paneel verbeteren en de verspilling van middelen vermijden.

Batterij Laadfasen

De controller heeft een 3-fasen batterij laadalgoritme (Bulk Charging (Bulks Laden), Constant Charging (Constante Laden) en Float Charging (Druppelladen)) voor snel, efficiënt en veilig opladen van de batterij.

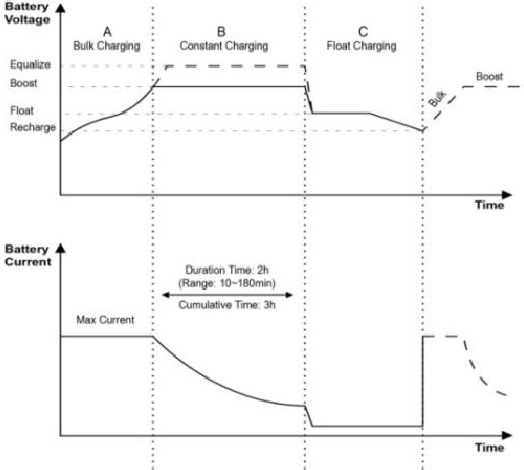

Figuur 1-4 Batterij laadfasen Curve

1. Bulk Charging (Bulks Laden)
   In deze fase heeft de batterijspanning de constante spanning (Equalize of Boost Voltage) nog niet bereikt, de controller werkt in constante stroom mode en levert zijn maximale stroom aan de batterijen (MPPT Charging).

2. Constant Charging (Constante Laden)
   Wanneer de batterijspanning het constante spanningsinstelpunt bereikt, zal de controller beginnen te werken in de constante laad mode, dit proces is geen MPPT laden meer, en in de tussentijd zal de laadstroom geleidelijk afnemen, het proces is niet het MPPT laden. De constante laden heeft 2 fasen, equalize (egalisatie) en boost. Deze twee fasen worden niet voortdurend uitgevoerd in een volledig laadproces om te veel gasvorming of oververhitting van de batterij te voorkomen.

   Boost Charging (Boost Laden)
   De Boost fase duurt standaard 2 uur, de gebruiker kan de constante tijd en de vooraf ingestelde waarde van de boost spanning aanpassen aan de vraag. De fase wordt gebruikt om verhitting en overmatige batterij gasvorming te voorkomen.

   Equalize Charging (Egalisatie Laden)

   Explosiegevaar! Het egaliseren van een vloeibare batterij produceert explosieve gassen, dus een goede ventilatie van de batterijbox wordt aanbevolen.

   Apparatuurschade! Egalisatie kan de batterijspanning verhogen tot een niveau dat gevoelige DC belastingen beschadigt. Controleer of alle toegestane ingangsspanningen van de belasting 11% hoger zijn dan de instelpuntspanning van de egalisatielading.

   Apparatuurschade! Overladen en overmatige gasvorming kunnen de batterijplaten beschadigen en het loslaten van materiaal activeren. Een te hoge egalisatielading of een te lange duur kan schade veroorzaken. Lees zorgvuldig de specifieke eisen van de batterij die in het systeem wordt gebruikt.
   Sommige soorten batterijen hebben baat bij regelmatige egalisatielading, die in staat is om elektrolyt te roeren, de batterijspanning in evenwicht te brengen en een chemische reactie te bewerkstelligen. De egalisatielading verhoogt de batterijspanning, hoger dan de standaard aanvullende spanning, waardoor de batterij elektrolyt vergast.
   De controller zal de batterij egaliseren op de 28e van elke maand. De constante egalisatieperiode is 0~180 minuten. Als de egalisatie niet in één keer wordt bereikt, wordt de egalisatieherlaadtijd opgeteld totdat de ingestelde tijd is verstreken. Egalisatie lading en boost lading worden niet voortdurend uitgevoerd in een volledig laadproces om te veel gasvorming of oververhitting van de batterij te voorkomen.

   LET OP:
   1. Vanwege de invloed van de omgevingsomstandigheden of de werking van de belasting, kan de batterijspanning niet stabiel zijn bij constante spanning, de controller zal de tijd van de constante spanning accumuleren en berekenen. Wanneer de geaccumuleerde tijd 3 uur bereikt, zal de laadmodus overgaan in Float Charging (Druppelladen).
   2. Als de controller tijd niet is ingesteld, zal de controller de batterij eenmaal per maand egaliseren volgens de interne tijd.

3. Float Charging (Druppelladen)
   Na de constante spanningsfase zal de controller de laadstroom verlagen tot het Float Voltage instelpunt. Deze fase zal geen chemische reacties meer hebben en alle laadstroom wordt op dit moment omgezet in warmte en gas. Vervolgens verlaagt de controller de spanning naar de float fase, waarbij wordt geladen met een kleinere spanning en stroom. Het zal de temperatuur van de batterij verlagen en de gasvorming voorkomen en de batterij tegelijkertijd licht opladen. Het doel van de Float fase is om het stroomverbruik veroorzaakt door zelfverbruik en kleine belastingen in het hele systeem te compenseren, terwijl de volledige batterij opslagcapaciteit behouden blijft.
   In de Float laadfase kunnen belastingen bijna alle stroom van het zonnepaneel halen. Als de belastingen het vermogen overschrijden, zal de controller niet langer in staat zijn om de batterijspanning in de Float laadfase te houden. Als de batterijspanning onder de herlaadspanning blijft, zal het systeem de Float laadfase verlaten en terugkeren naar de Bulk laadfase.

Installatie-instructies

Algemene installatie-opmerkingen

• Lees voor de installatie de volledige installatie-instructies door om vertrouwd te raken met de installatiestappen.
• Wees zeer voorzichtig bij het installeren van de batterijen, vooral bij overstroomde loodzuuraccu's. Draag een veiligheidsbril en zorg dat er vers water beschikbaar is om contact met accuzuur weg te spoelen en te reinigen.
• Houd de batterij uit de buurt van metalen voorwerpen, die kortsluiting van de batterij kunnen veroorzaken.
• Er kunnen explosieve batterijgassen uit de batterij komen tijdens het opladen, dus zorg ervoor dat de ventilatie goed is.
• Gel-, Sealed- of Flooded-batterijen worden aanbevolen, andere soorten, raadpleeg de batterijfabrikant.
• Ventilatie wordt ten zeerste aanbevolen als deze in een behuizing is gemonteerd. Installeer de controller nooit in een gesloten behuizing met overstroomde batterijen! Batterijdampen van geventileerde batterijen zullen de circuits van de controller aantasten en vernielen.
• Losse stroomaansluitingen en gecorrodeerde draden kunnen leiden tot hoge hitte, waardoor draadisolatie kan smelten, omringende materialen kunnen verbranden of zelfs brand kan ontstaan. Zorg voor strakke verbindingen en gebruik kabelklemmen om kabels vast te zetten en te voorkomen dat ze in mobiele toepassingen heen en weer bewegen.
• De batterijaansluiting kan worden aangesloten op één batterij of een batterijbank. De volgende instructies verwijzen naar een afzonderlijke batterij, maar er wordt geïmpliceerd dat de batterijaansluiting kan worden gemaakt met één batterij of een groep batterijen in een batterijbank.
• Meerdere dezelfde modellen controllers kunnen parallel op dezelfde batterijbank worden geïnstalleerd om een hogere laadstroom te bereiken. Elke controller moet zijn eigen zonnemodule(s) hebben.
• Selecteer de systeemkabels volgens 5A/mm 2 of minder stroomdichtheid in overeenstemming met artikel 690 van de National Electrical Code, NFPA 70.
• Uitsluitend bedoeld voor gebruik binnenshuis.

PV-array vereisten

Seriële verbinding (string) van PV-modules
Als de kerncomponent van het PV-systeem, kan de Controller geschikt zijn voor verschillende soorten PV-modules en de omzetting van zonne-energie in elektrische energie maximaliseren. Volgens de open circuit spanning (V_OC) en de maximum power point spanning (V_Mpp) van de MPPT controller, kan het serienummer van verschillende soorten PV-modules worden berekend. De onderstaande tabel is slechts ter referentie.

OPMERKING: De bovenstaande parameterwaarden worden berekend onder standaard testomstandigheden 2 (STC (Standard Test Condition): Irradiatie 1000W/m, Module Temperatuur 25℃, Luchtmassa 1.5.)

PV-array maximaal vermogen
Deze MPPT controller heeft een beperkende functie van laadstroom, de laadstroom zal worden beperkt binnen het nominale bereik, daarom zal de controller de batterij opladen met het nominale laadvermogen, zelfs als het ingangsvermogen bij de PV hoger is.
Het werkelijke bedrijfsvermogen van de PV-array komt overeen met de onderstaande voorwaarden:

1. PV-array werkelijk vermogen ≤ controller nominaal laadvermogen, de controller laadt de batterij op met het werkelijke maximale vermogenspunt.
2. PV-array werkelijk vermogen > controller nominaal laadvermogen, de controller laadt de batterij op met het nominale vermogen.

Als de PV-array hoger is dan het nominale vermogen, zal de laadtijd bij het nominale vermogen naar de batterij langer zijn, meer energie naar de batterij opleveren.

De controller raakt beschadigd wanneer de PV-array een rechte polariteit heeft en het werkelijke bedrijfsvermogen van de PV-array driemaal groter is dan het nominale laadvermogen!

De controller raakt beschadigd wanneer de PV-array een omgekeerde polariteit heeft en het werkelijke bedrijfsvermogen van de PV-array 1,5 keer groter is dan het nominale laadvermogen!

Wanneer de PV-array een rechte polariteit heeft, mag de werkelijke werking van de PV-array NIET meer zijn dan driemaal het nominale laadvermogen. Wanneer de PV-array een omgekeerde polariteit heeft, mag de werkelijke werking NIET meer zijn dan 1,5 keer. Raadpleeg voor de daadwerkelijke toepassing de onderstaande tabel:

¹ Bij minimale bedrijfstemperatuur
² Bij 25℃ omgevingstemperatuur

Draadmaat

De bedrading en installatiemethoden moeten voldoen aan alle nationale en lokale elektrische codevoorschriften.

PV-draadmaat
Omdat de output van de PV-array kan variëren als gevolg van de grootte van de PV-module, de verbindingsmethode of de zonlichthoek, kan de minimale draadmaat worden berekend aan de hand van de I_SC van de PV-array. Raadpleeg de waarde van I_SC in de specificatie van de PV-module. Wanneer de PV-modules in serie worden geschakeld, is de I_SC gelijk aan de I_SC van de PV-module. Wanneer de PV-modules parallel worden geschakeld, is de I_SC gelijk aan de som van de I_SC van de PV-module. De I_SC van de PV-array mag de maximale PV-ingangsstroom niet overschrijden, raadpleeg de onderstaande tabel:

OPMERKING: Wanneer de PV-modules in serie worden geschakeld, mag de open circuit spanning van de PV-array niet hoger zijn dan 138V (25℃).

Batterij- en belastingsdraadmaat
De batterij- en belastingsdraadmaat moet overeenkomen met de nominale stroom, de referentiegrootte zoals hieronder:

OPMERKING: De draadmaat is slechts ter referentie. Als er een lange afstand is tussen de PV-array en de controller of tussen de controller en de batterij, kunnen grotere draden worden gebruikt om de spanningsval te verminderen en de prestaties te verbeteren.

Montage

De controller heeft minimaal 150 mm ruimte boven en onder nodig voor een goede luchtstroom. Ventilatie wordt ten zeerste aanbevolen als deze in een behuizing is gemonteerd.

Explosiegevaar! Installeer de controller nooit in een gesloten behuizing met overstroomde batterijen! Niet installeren in een afgesloten ruimte waar batterijgas zich kan ophopen.

Risico op elektrische schok! Wees voorzichtig bij het hanteren van zonnebedrading. De zonne-PV-array kan open-circuitspanningen van meer dan 150 V produceren bij blootstelling aan zonlicht. Let er meer op.

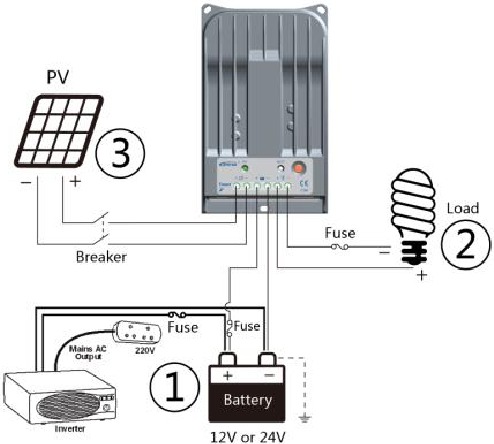

Figuur 2-1 Montage

1. Sluit de componenten aan op de laadregelaar in de volgorde zoals hierboven weergegeven en let goed op de "+" en "-". Schakel de zekering niet in tijdens de installatie. Bij het loskoppelen van het systeem wordt de volgorde gereserveerd.
2. Schakel na de installatie de controller in en controleer de batterij-indicator op de controller, deze is groen. Als deze niet groen is, raadpleeg dan hoofdstuk 4. Sluit altijd eerst de batterij aan, zodat de controller de systeemspanning kan herkennen.
3. De batterijzekering moet zo dicht mogelijk bij de batterij worden geïnstalleerd. De aanbevolen afstand is binnen 150 mm.
4. De Tracer-BN serie is een negatieve aarding controller. Elke negatieve aansluiting van zonne-energie, belasting of batterij kan indien nodig aan aarde worden gelegd.

Koppel de RTS los, de temperatuur van de batterij wordt ingesteld op een vaste waarde van 25 ºC.

Sluit de omvormer aan op de batterij in plaats van op de controller, als de omvormer nodig is.

De RS-485-poort en RTS-poort zijn geen SELV-circuit, er moet isolatie zijn tussen de poort en de plaats waar de eindgebruiker direct toegang heeft.

Werking

LED Indicatie

LED Indicatie	Kleur	Indicator	Status
	Groen	Continu Aan	PV-verbinding normaal, maar lage spanning (instraling) van PV, geen oplading
	Groen	Langzaam Knipperend (1Hz)	Bezig met opladen
	Groen	UIT	Geen PV-spanning (nacht) of PV-verbindingsprobleem
	Groen	Continu Aan	Normaal
	Groen	Langzaam Knipperend (1Hz)	Vol
	Groen	Snel Knipperend (4Hz)	Overspanning
	Oranje	Continu Aan	Onderspanning
	Rood	Continu Aan	Over ontlading
	Rood	Knipperend	Batterij Oververhitting
Laadstatus LED-indicator	Rood	Continu Aan	Load ON (Belasting AAN)
	Rood	UIT	Load OFF (Belasting UIT)
	Rood	Snel Knipperend (4Hz)	Load Short Circuit (Belasting Kortsluiting)
	Rood	Langzaam Knipperend (1Hz)	Load Overload (Belasting Overbelasting)
Charging (green) (Opladen (groen)), battery (orange) (batterij (oranje)) en load (red) indicator flashing simultaneously (belasting (rood) indicator knipperen tegelijkertijd)			System voltage error (Systeemspanningsfout)
Charging (green) (Opladen (groen)) and battery indicator (orange) flashing simultaneously (en batterij indicator (oranje) knipperen tegelijkertijd)			Controller overheating (Controller oververhitting)

Instellingsbewerking

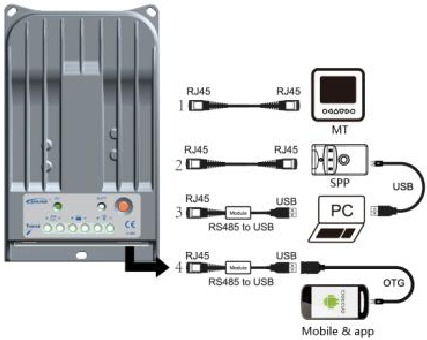

Figuur 3-1 Instellingsbewerking

Vier methoden om de controller te configureren:

1. Remote meter, MT50 (Afstandsmeter, MT50) (Gebruik standaard twisted net kabel, model: CC-RS485-RS485-200U-MT).
2. Super parameter programmer, SPP-02 (Super parameter programmeur, SPP-02) (Gebruik standaard twisted net kabel, model: CC-RS485-RS485-200U). One-key easily configure and apply to batch setting (Eén-toets eenvoudig configureren en toepassen op batch-instelling).
3. PC monitoring setting software "Solar Station Monitor" (PC monitoring instellingssoftware "Solar Station Monitor") (Gebruik USB naar RS485 converter kabel met model: CC-USB-RS485-150U.

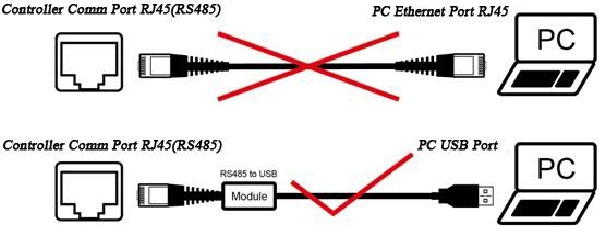

   DO NOT communicate with the PC using the Ethernet cable, otherwise the components of controller will be damaged (Communiceer NIET met de PC met behulp van de Ethernet-kabel, anders worden de componenten van de controller beschadigd).
   The RJ45 interface pin define is shown below (De RJ45-interface pin definitie wordt hieronder weergegeven):



   Pins	Define (Definieer)
   1	Power supply output +5V (Voeding output +5V)
   2	Power supply output +5V (Voeding output +5V)
   3	RS-485-B
   4	RS-485-B
   5	RS-485-A
   6	RS-485-A
   7	Ground (Aarde)
   8	Ground (Aarde)


   The RJ45 interface is only allowed to connect with our company products or operated by qualified engineer (De RJ45-interface mag alleen worden aangesloten op producten van ons bedrijf of worden bediend door een gekwalificeerde ingenieur). (The RJ45 interface Voltage is 5V and the current is 50mA) (De RJ45-interface Spanning is 5V en de stroom is 50mA)
4. Mobile APP (Mobiele APP) (Gebruik USB naar RS485 converter kabel: CC-USB-RS485-150U en Micro 5PIN OTG kabel)

Batterijtype

1. Sealed (Verzegeld) (Standaard)
2. Gel
3. Flooded (Overstroomd)
4. User (Gebruiker)

Battery Voltage Parameters (parameters is in 12V system at 25℃, please use double value in 24V.) (Batterijspanning Parameters (parameters is in 12V systeem bij 25℃, gebruik dubbele waarde in 24V.))

OPMERKING:

1. When the battery type is sealed, gel, flooded, the adjusting range of equalize duration is 0 to180min and boost duration is 10 to180min (Wanneer het batterijtype verzegeld, gel, overstroomd is, is het aanpassingsbereik van de vereffeningsduur 0 tot 180min en de boost-duur 10 tot 180min).
2. The following rules must be observed when modifying the parameters value in user battery type (factory default value is the same as sealed type) (De volgende regels moeten in acht worden genomen bij het wijzigen van de parameterwaarde in het gebruikersbatterijtype (de standaard fabrieksinstelling is hetzelfde als het verzegelde type)):
   1. Over Voltage Disconnect Voltage > Charging Limit Voltage ≥ Equalize Charging Voltage ≥ Boost Charging Voltage ≥ Float Charging Voltage > Boost Reconnect Charging Voltage.
   2. Over Voltage Disconnect Voltage > Over Voltage Reconnect Voltage.
   3. Low Voltage Reconnect Voltage > Low Voltage Disconnect Voltage ≥ Discharging Limit Voltage.
   4. Under Voltage Warning Reconnect Voltage > Under Voltage Warning Voltage ≥ Discharging Limit Voltage.
   5. Boost Reconnect Charging voltage > Low Voltage Disconnect Voltage.

      Please refer to user guide or contact with the sales for the detail of setting operation (Raadpleeg de gebruikershandleiding of neem contact op met de verkoop voor details over de instellingsbewerking).

Laadsetmodus

1. Manual Control (default) (Handmatige Bediening (standaard))
   The load can be switched by button or remote control command (De belasting kan worden geschakeld met een knop of een afstandsbedieningscommando).

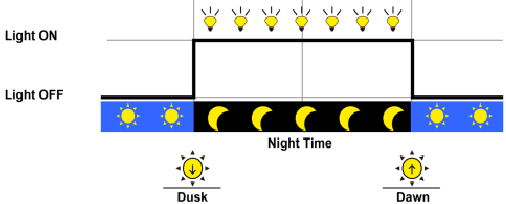

2. Light ON/Off (Licht AAN/UIT)

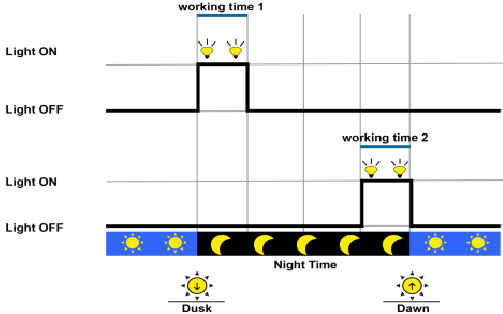

3. Light ON+ Timer (Licht AAN+ Timer)

4. Time Control (Tijdbediening)
   Control the load on/off time through setting real-time clock (Bedien de belasting aan/uit-tijd door de real-time klok in te stellen).

Beschermingen, Probleemoplossing en Onderhoud

Bescherming

• PV Over Current (PV Overstroom)
  The controller will limit battery charging current to the Maximum Battery Current rating (De controller zal de batterijlaadstroom beperken tot de maximale batterijstroomwaarde). Therefore an over-sized solar array will not operate at peak power (Daarom zal een te grote zonne-array niet op piekvermogen werken).
• PV Short Circuit (PV Kortsluiting)
  When PV short circuit occurs, the controller will stop charging (Wanneer er een PV-kortsluiting optreedt, stopt de controller met opladen). Clear it to resume normal operation (Verwijder het om de normale werking te hervatten).
• PV Reverse Polarity (PV Omgekeerde Polariteit)
  Fully protection against PV reverse polarity, no damage to the controller will result (Volledige bescherming tegen PV omgekeerde polariteit, er zal geen schade aan de controller ontstaan). Correct the miswire to resume normal operation (Corrigeer de verkeerde bedrading om de normale werking te hervatten).

  Controller will be damaged when the PV array straight polarity and the actual operation power of the PV array is 1.5 times greater than the rated charge power! (De controller raakt beschadigd wanneer de PV-array rechte polariteit heeft en het werkelijke bedrijfsvermogen van de PV-array 1,5 keer groter is dan het nominale laadvermogen!)
• Battery Reverse Polarity (Batterij Omgekeerde Polariteit)
  Fully protection against battery reverse polarity, no damage to the controller will result (Volledige bescherming tegen batterij omgekeerde polariteit, er zal geen schade aan de controller ontstaan). Correct the miswire to resume normal operation (Corrigeer de verkeerde bedrading om de normale werking te hervatten).
• Battery Over voltage (Batterij Overspanning)
  When battery voltage reach to the voltage set point of Over Voltage Disconnect Voltage, the controller will stop charging the battery to protect the battery overcharge to break down (Wanneer de batterijspanning het spanningsinstelpunt van de Over Voltage Disconnect Voltage bereikt, stopt de controller met het opladen van de batterij om te voorkomen dat de batterij overbelast raakt).
• Battery Over discharge (Batterij Over ontlading)
  When battery voltage reach to the voltage set point of Low Voltage Disconnect Voltage, the controller will stop discharging the battery to protect the battery over discharged to break down (Wanneer de batterijspanning het spanningsinstelpunt van de Low Voltage Disconnect Voltage bereikt, stopt de controller met het ontladen van de batterij om te voorkomen dat de batterij over ontladen raakt).
• Battery Overheating (Batterij Oververhitting)
  The controller detect the battery temperature through the external temperature sensor (De controller detecteert de batterijtemperatuur via de externe temperatuursensor). If the battery temperature exceeds 65ºC, the controller will automatically start the overheating protection to stop working and recover below 50 ºC (Als de batterijtemperatuur hoger is dan 65ºC, start de controller automatisch de oververhittingsbeveiliging om te stoppen met werken en herstelt deze onder 50 ºC).
• Load Overload (Belasting Overbelasting)
  If the load current exceeds the maximum load current rating 1.05 times, the controller will disconnect the load (Als de belastingsstroom de maximale belastingsstroomwaarde 1,05 keer overschrijdt, koppelt de controller de belasting los). Overloading must be cleared up through reducing the load and restarting controller (Overbelasting moet worden verholpen door de belasting te verminderen en de controller opnieuw te starten).
• Load Short Circuit (Belasting Kortsluiting)
  Fully protected against load wiring short-circuit (Volledig beschermd tegen kortsluiting in de belastingbedrading). Once the load shorts (more than quadruple rate current), the load short protection will start automatically (Zodra de belasting kortsluiting maakt (meer dan vierdubbele stroom), start de belasting kortsluitbeveiliging automatisch). After five automatic load reconnect attempts, the fault must be cleared by restarting controller (Na vijf automatische pogingen om de belasting opnieuw aan te sluiten, moet de fout worden verholpen door de controller opnieuw te starten).
• Damaged Remote Temperature Sensor (Beschadigde Externe Temperatuursensor)
  If the temperature sensor is short-circuited or damaged, the controller will be charging or discharging at the default temperature 25℃ to prevent the battery damaged from overcharging or over discharged (Als de temperatuursensor kortgesloten of beschadigd is, laadt of ontlaadt de controller bij de standaardtemperatuur van 25℃ om te voorkomen dat de batterij beschadigd raakt door overladen of over ontladen).
• Controller Overheating (Controller Oververhitting)
  If the temperature of the controller heat sinks exceeds 85℃, the controller will automatically start the overheating protection and recover below 75℃ (Als de temperatuur van de koellichamen van de controller hoger is dan 85℃, start de controller automatisch de oververhittingsbeveiliging en herstelt deze onder 75℃).
• High Voltage Transients (Hoge Spannings Transiënten)
  PV is protected against small high voltage surge (PV is beschermd tegen kleine hoge spanningspieken). In lightning prone areas, additional external suppression is recommended (In gebieden met blikseminslag wordt extra externe onderdrukking aanbevolen).

Probleemoplossing

Onderhoud

The following inspections and maintenance tasks are recommended at least two times per year for best performance (De volgende inspecties en onderhoudstaken worden minstens twee keer per jaar aanbevolen voor de beste prestaties).

• Make sure controller firmly installed in a clean and dry ambient (Zorg ervoor dat de controller stevig is geïnstalleerd in een schone en droge omgeving).
• Make sure no block on air-flow around the controller (Zorg ervoor dat er geen blokkade is van de luchtstroom rond de controller). Clear up any dirt and fragments on radiator (Verwijder vuil en fragmenten op de radiator).
• Check all the naked wires to make sure insulation is not damaged for serious solarization, frictional wear, dryness, insects or rats etc (Controleer alle blanke draden om er zeker van te zijn dat de isolatie niet beschadigd is door ernstige solarisatie, wrijvingsslijtage, droogte, insecten of ratten enz.). Repair or replace some wires if necessary (Repareer of vervang indien nodig enkele draden).
• Tighten all the terminals (Draai alle klemmen vast). Inspect for loose, broken, or burnt wire connections (Inspecteer op losse, gebroken of verbrande draadverbindingen).
• Check and confirm that LED is consistent with required (Controleer en bevestig dat de LED consistent is met de vereiste). Pay attention to any troubleshooting or error indication (Let op eventuele probleemoplossings- of foutindicaties). Take corrective action if necessary (Onderneem indien nodig corrigerende maatregelen).
• Confirm that all the system components are ground connected tightly and correctly (Bevestig dat alle systeemcomponenten stevig en correct zijn geaard).
• Confirm that all the terminals have no corrosion, insulation damaged, high temperature or burnt/discolored sign, tighten terminal screws to the suggested torque (Bevestig dat alle klemmen geen corrosie, beschadigde isolatie, hoge temperatuur of verbrand/verkleurd teken vertonen, draai de klem schroeven vast tot het aanbevolen aanhaalmoment).
• Check for dirt, nesting insects and corrosion (Controleer op vuil, nestelende insecten en corrosie). If so, clear up in time (Zo ja, ruim het dan op tijd op).
• Check and confirm that lightning arrester is in good condition (Controleer en bevestig dat de bliksembeveiliging in goede staat is). Replace a new one in time to avoid damaging of the controller and even other equipments (Vervang tijdig een nieuwe om schade aan de controller en zelfs andere apparatuur te voorkomen).

Risk of electric shock! (Risico op elektrische schok!) Make sure that all the power is turned off before above operations, and then follow the corresponding inspections and operations (Zorg ervoor dat alle stroom is uitgeschakeld voordat u de bovenstaande handelingen uitvoert, en volg vervolgens de bijbehorende inspecties en handelingen).

Technische specificaties

Elektrische parameters

Omgevingsparameters

* Please operate controller at permitted ambient temperature. If over permissible range, please derate capacity in service. (* Bedien de controller binnen de toegestane omgevingstemperatuur. Als het toegestane bereik wordt overschreden, verminder dan de capaciteit tijdens bedrijf.)

Mechanische parameters

Mechanische parameters

Bijlage I Conversie-efficiëntiecurve

Illumination Intensity: 1000W/m² (Verlichtingssterkte: 1000W/m²)
Temp: 25ºC

Model: Tracer1215BN

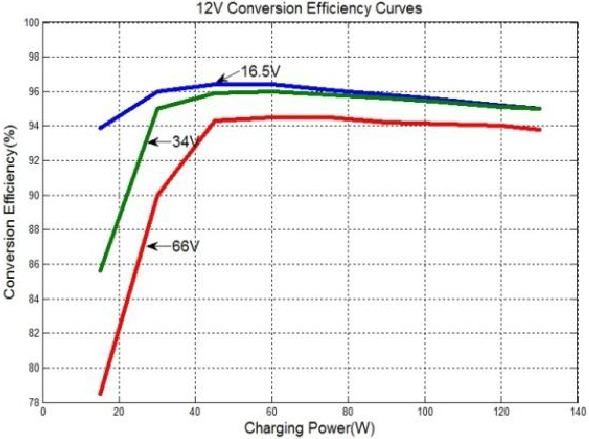

1. Solar Module MPP Voltage(16.5V, 34V, 66V) / Nominal System Voltage(12V) (Zonnepaneel MPP-spanning (16,5V, 34V, 66V) / Nominale systeemspanning (12V))

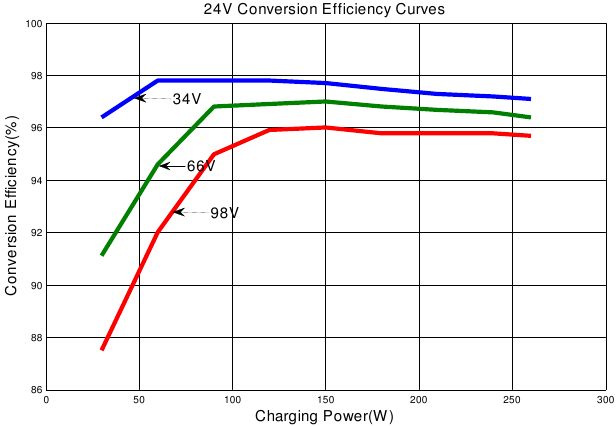

2. Solar Module MPP Voltage(34V, 66V, 98V) / Nominal System Voltage(24V) (Zonnepaneel MPP-spanning (34V, 66V, 98V) / Nominale systeemspanning (24V))


Model: Tracer2215BN

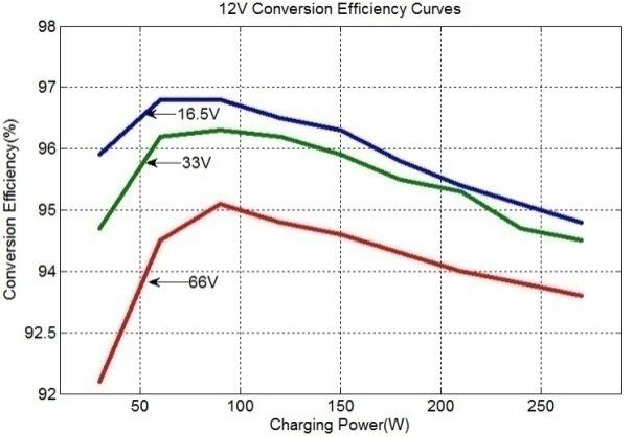

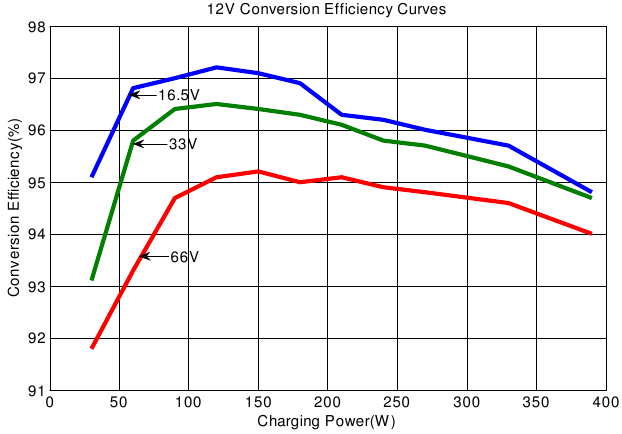

1. Solar Module MPP Voltage(16.5V, 33V, 66V) / Nominal System Voltage(12V) (Zonnepaneel MPP-spanning (16,5V, 33V, 66V) / Nominale systeemspanning (12V))

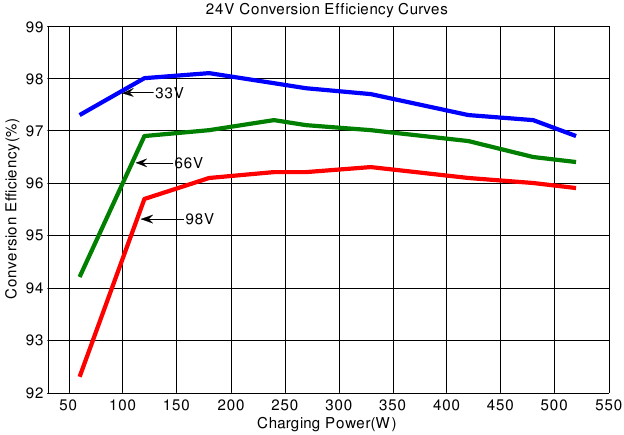

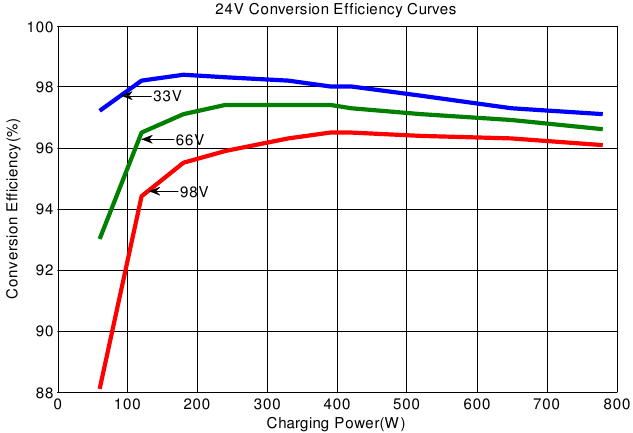

2. Solar Module MPP Voltage(33V, 66V, 98V) / Nominal System Voltage(24V) (Zonnepaneel MPP-spanning (33V, 66V, 98V) / Nominale systeemspanning (24V))


Model: Tracer3215BN

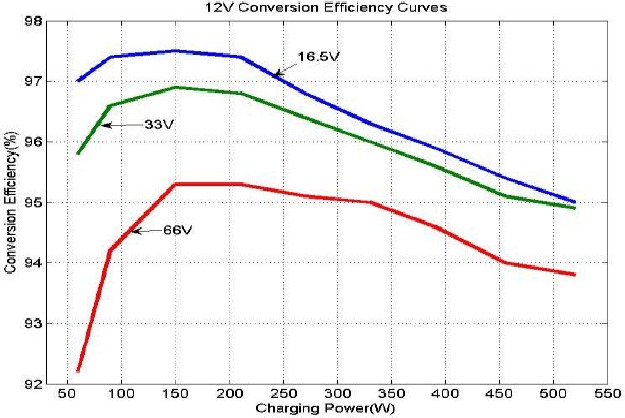

1. Solar Module MPP Voltage(16.5V, 33V, 66V) / Nominal System Voltage(12V) (Zonnepaneel MPP-spanning (16,5V, 33V, 66V) / Nominale systeemspanning (12V))

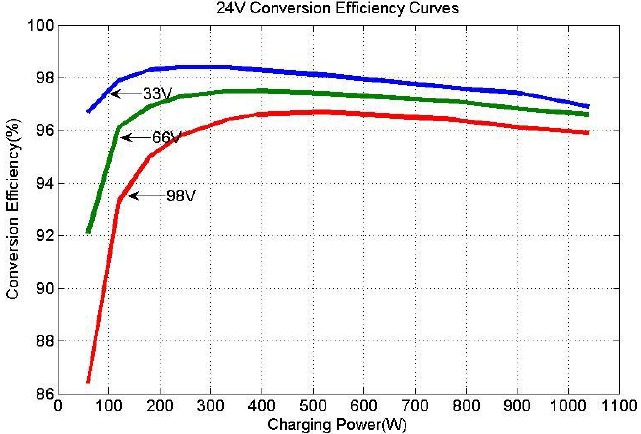

2. Solar Module MPP Voltage(33V, 66V, 98V) / Nominal System Voltage(24V) (Zonnepaneel MPP-spanning (33V, 66V, 98V) / Nominale systeemspanning (24V))


Model: Tracer4215BN

1. Solar Module MPP Voltage(16.5V, 33V, 66V) / Nominal System Voltage(12V) (Zonnepaneel MPP-spanning (16,5V, 33V, 66V) / Nominale systeemspanning (12V))

2. Solar Module MPP Voltage(33V, 66V, 98V) / Nominal System Voltage(24V) (Zonnepaneel MPP-spanning (33V, 66V, 98V) / Nominale systeemspanning (24V))


Bijlage II Afmetingen

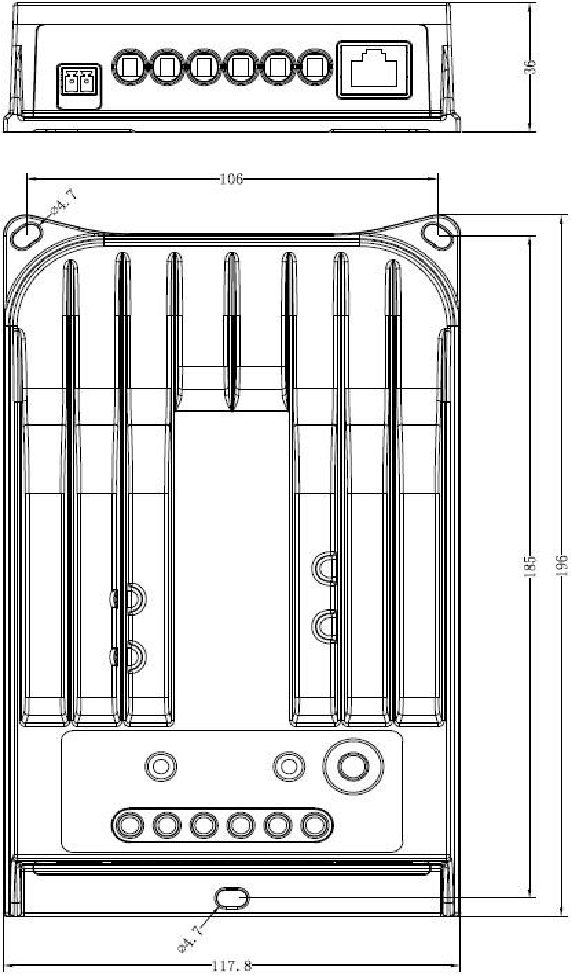

Tracer1215BN Afmetingen in millimeters

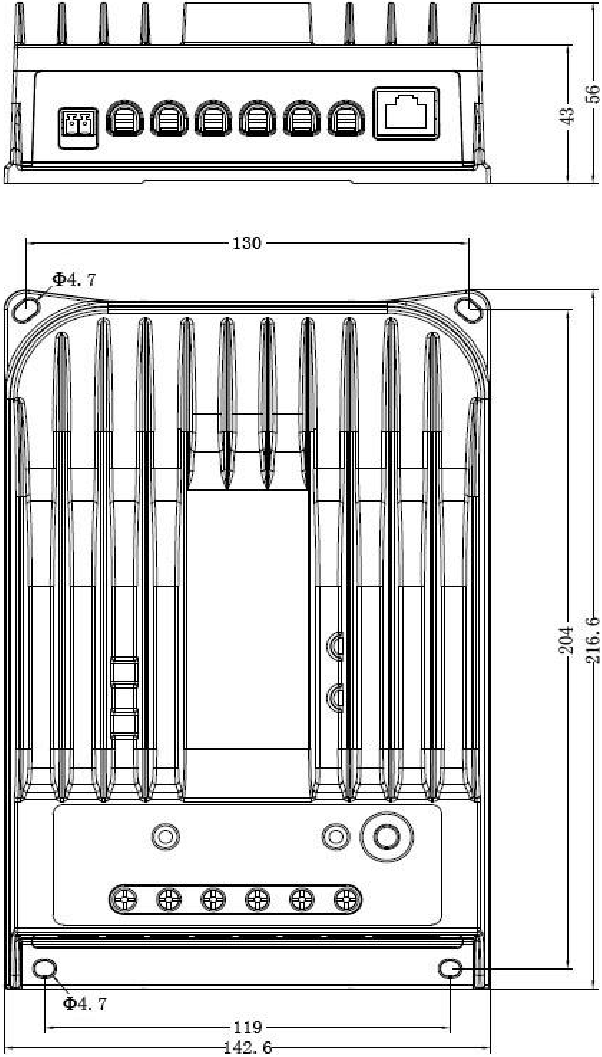

Tracer2215BN Afmetingen in millimeters

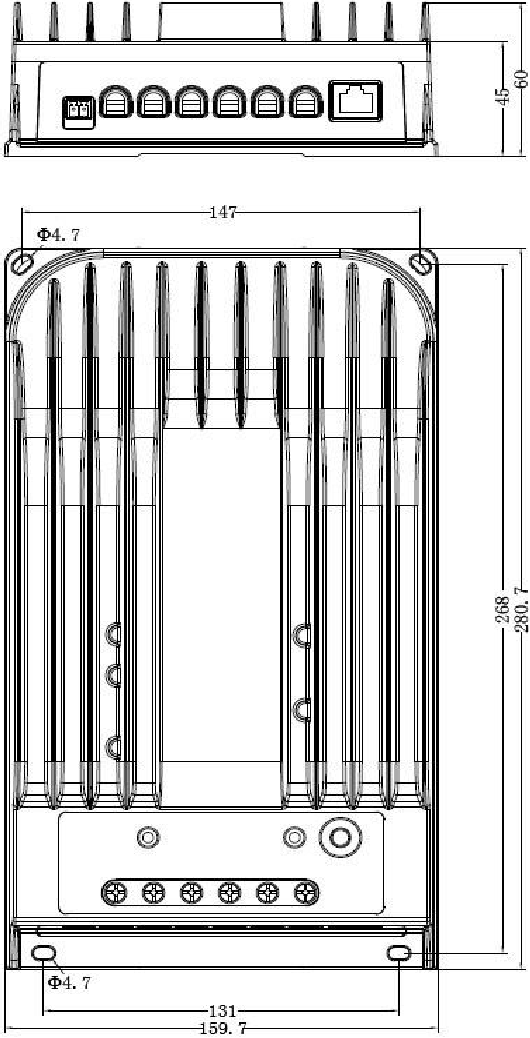

Tracer3215BN Afmetingen in millimeters

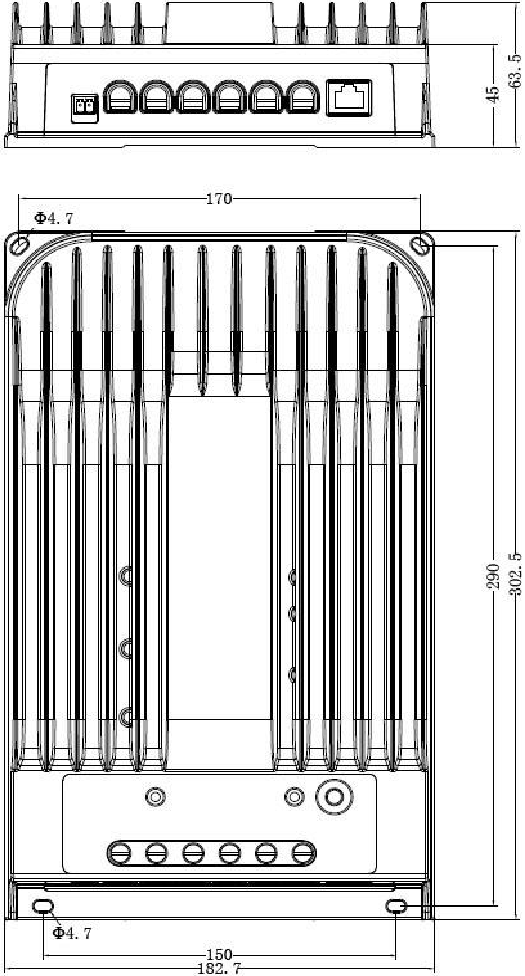

Tracer4215BN Afmetingen in millimeters

Any changes without prior notice! Version number: V1.2 (Wijzigingen zonder voorafgaande kennisgeving voorbehouden! Versienummer: V1.2)

BEIJING EPSOLAR TECHNOLOGY CO., LTD.
Tel: +86-10-82894112 / 82894962
Fax: +86-10-82894882
E-mail: info@epsolarpv.com
Website: http://www.epsolarpv.com/
http://www.epever.com/

Referenties

• Home - EPEVER
• Home - EPEVER

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Epever Tracer-BN Series MPPT Handleiding

Beschikbare talen
